2001 NISSAN ALMERA Service Manual

Page 185 of 2898

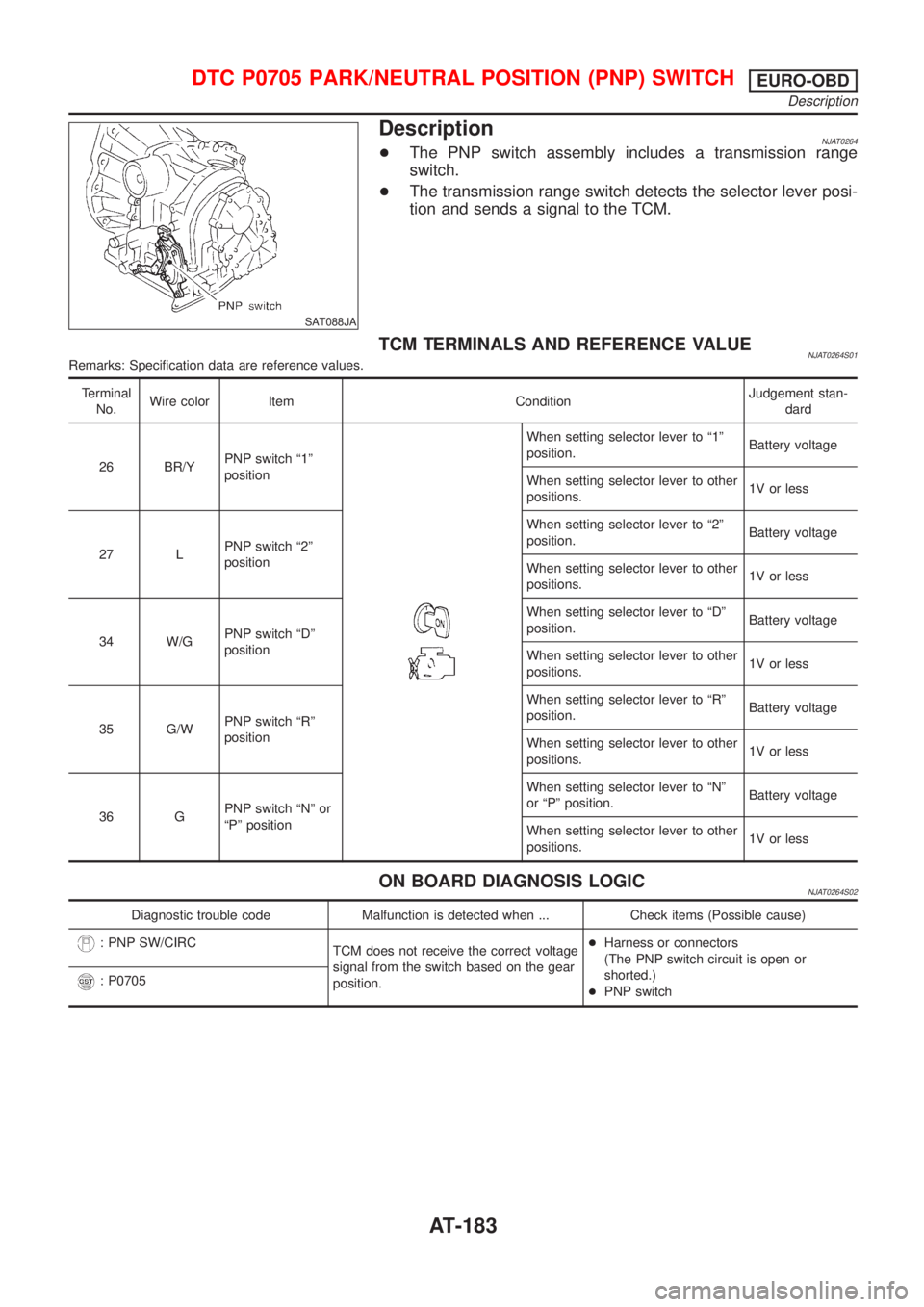

NISSAN ALMERA 2001  Service Manual SAT088JA
DescriptionNJAT0264+The PNP switch assembly includes a transmission range
switch.
+The transmission range switch detects the selector lever posi-
tion and sends a signal to the TCM.
TCM TERMI

Page 186 of 2898

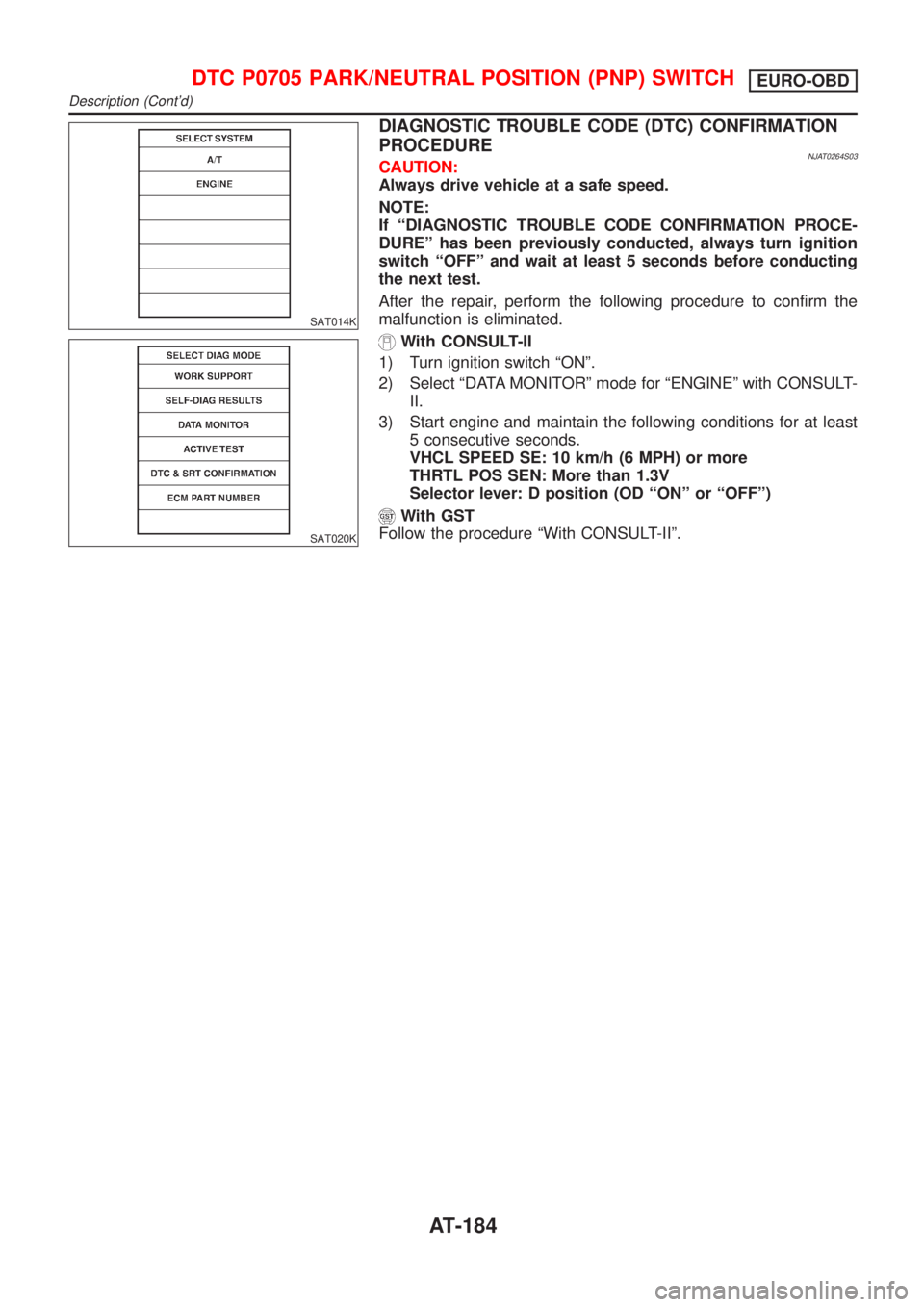

NISSAN ALMERA 2001  Service Manual SAT014K
SAT020K
DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE
NJAT0264S03CAUTION:
Always drive vehicle at a safe speed.
NOTE:
If ªDIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DUREº has been pr

Page 187 of 2898

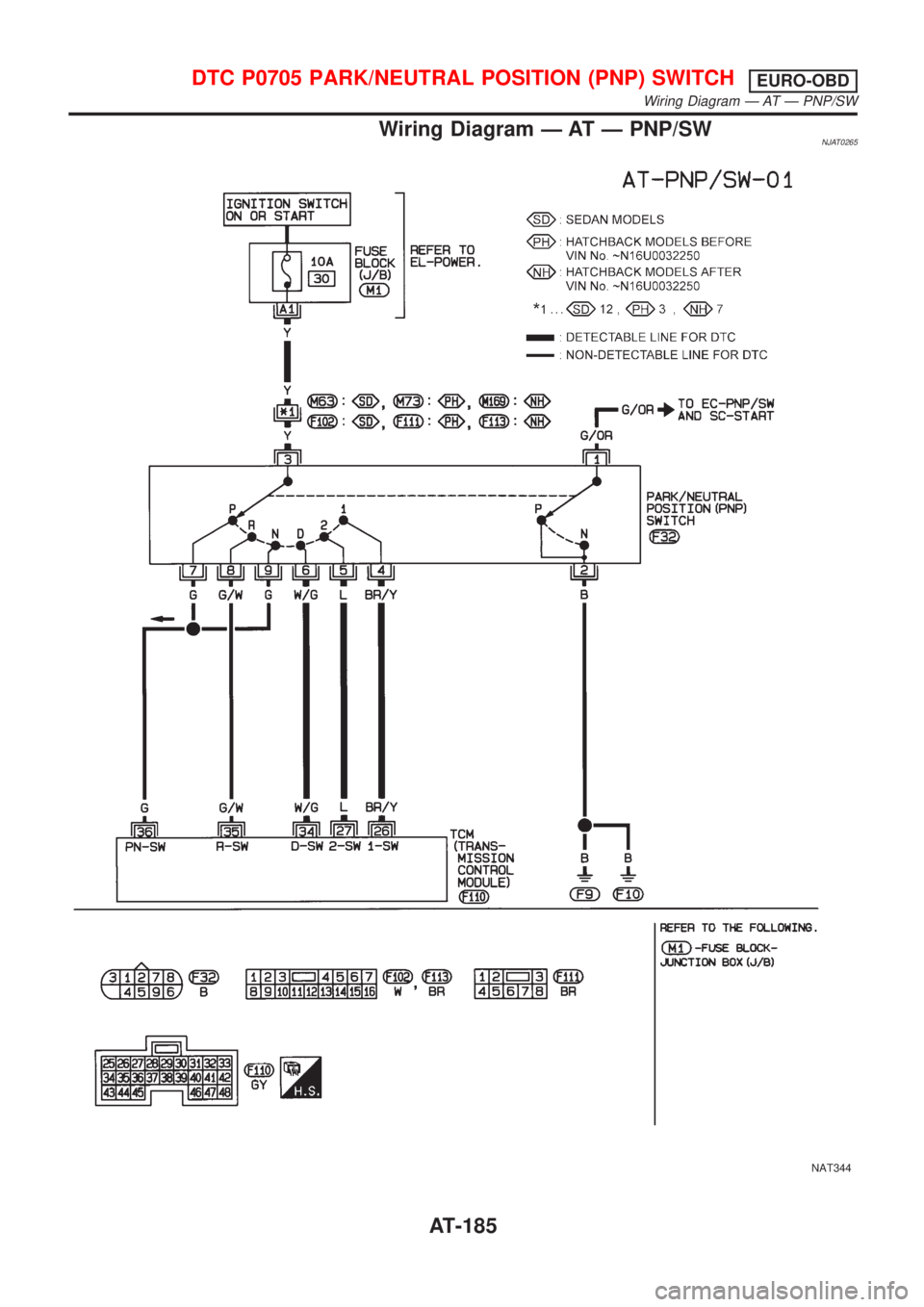

NISSAN ALMERA 2001  Service Manual Wiring Diagram Ð AT Ð PNP/SWNJAT0265
NAT344
DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCHEURO-OBD
Wiring Diagram Ð AT Ð PNP/SW
AT-185

Page 188 of 2898

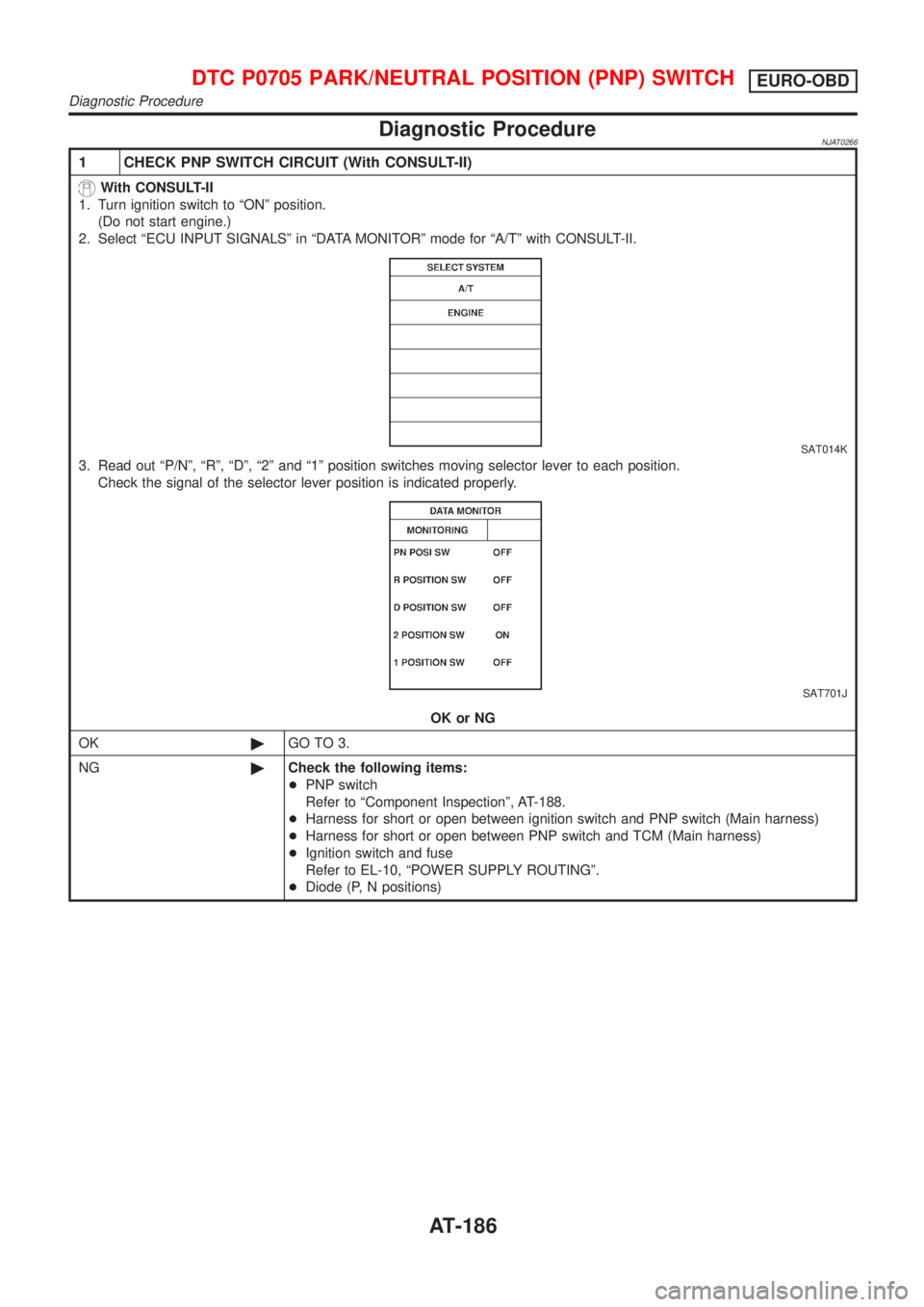

NISSAN ALMERA 2001  Service Manual Diagnostic ProcedureNJAT0266
1 CHECK PNP SWITCH CIRCUIT (With CONSULT-II)
With CONSULT-II
1. Turn ignition switch to ªONº position.
(Do not start engine.)
2. Select ªECU INPUT SIGNALSº in ªDATA M

Page 189 of 2898

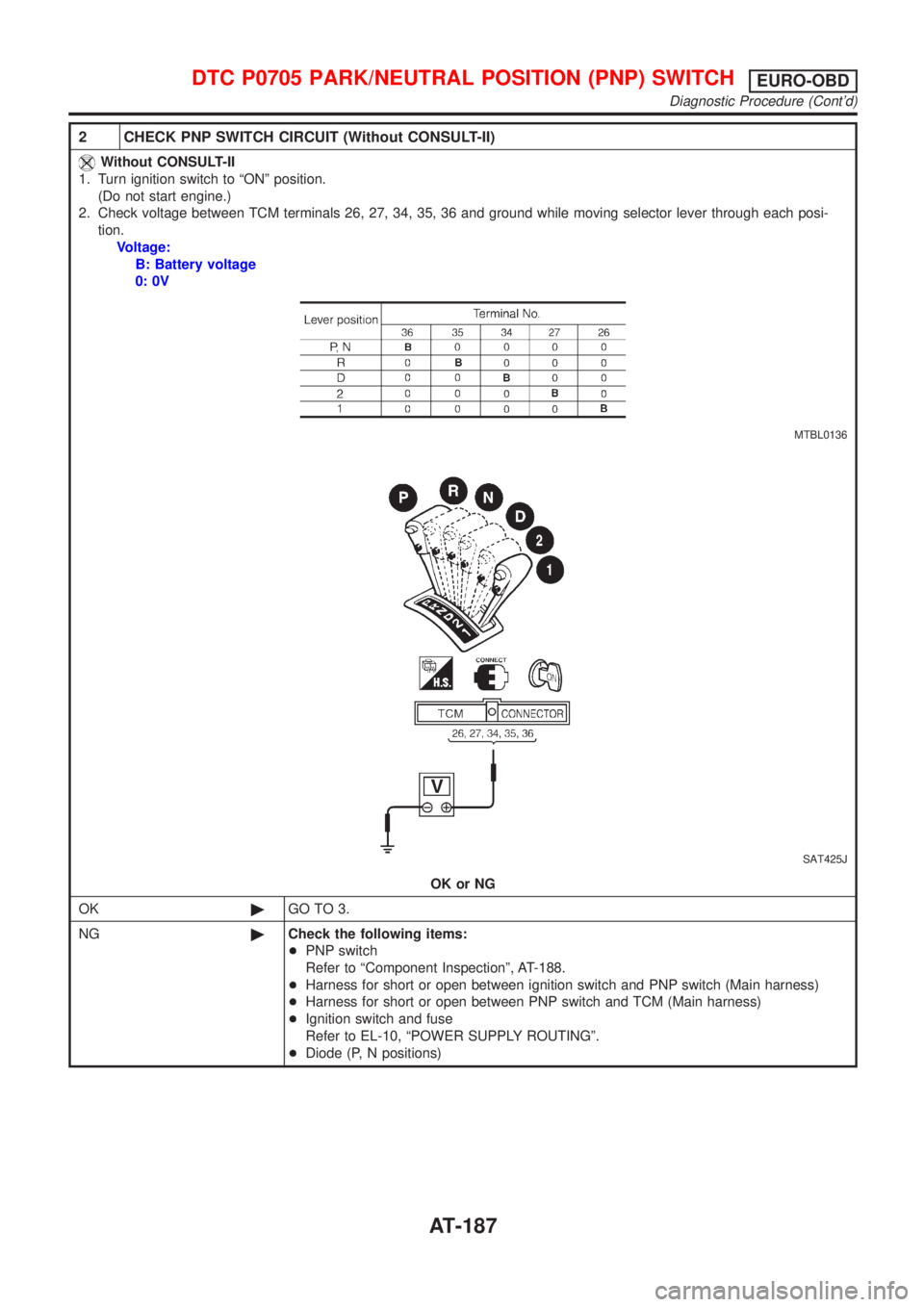

NISSAN ALMERA 2001  Service Manual 2 CHECK PNP SWITCH CIRCUIT (Without CONSULT-II)
Without CONSULT-II
1. Turn ignition switch to ªONº position.
(Do not start engine.)
2. Check voltage between TCM terminals 26, 27, 34, 35, 36 and grou

Page 190 of 2898

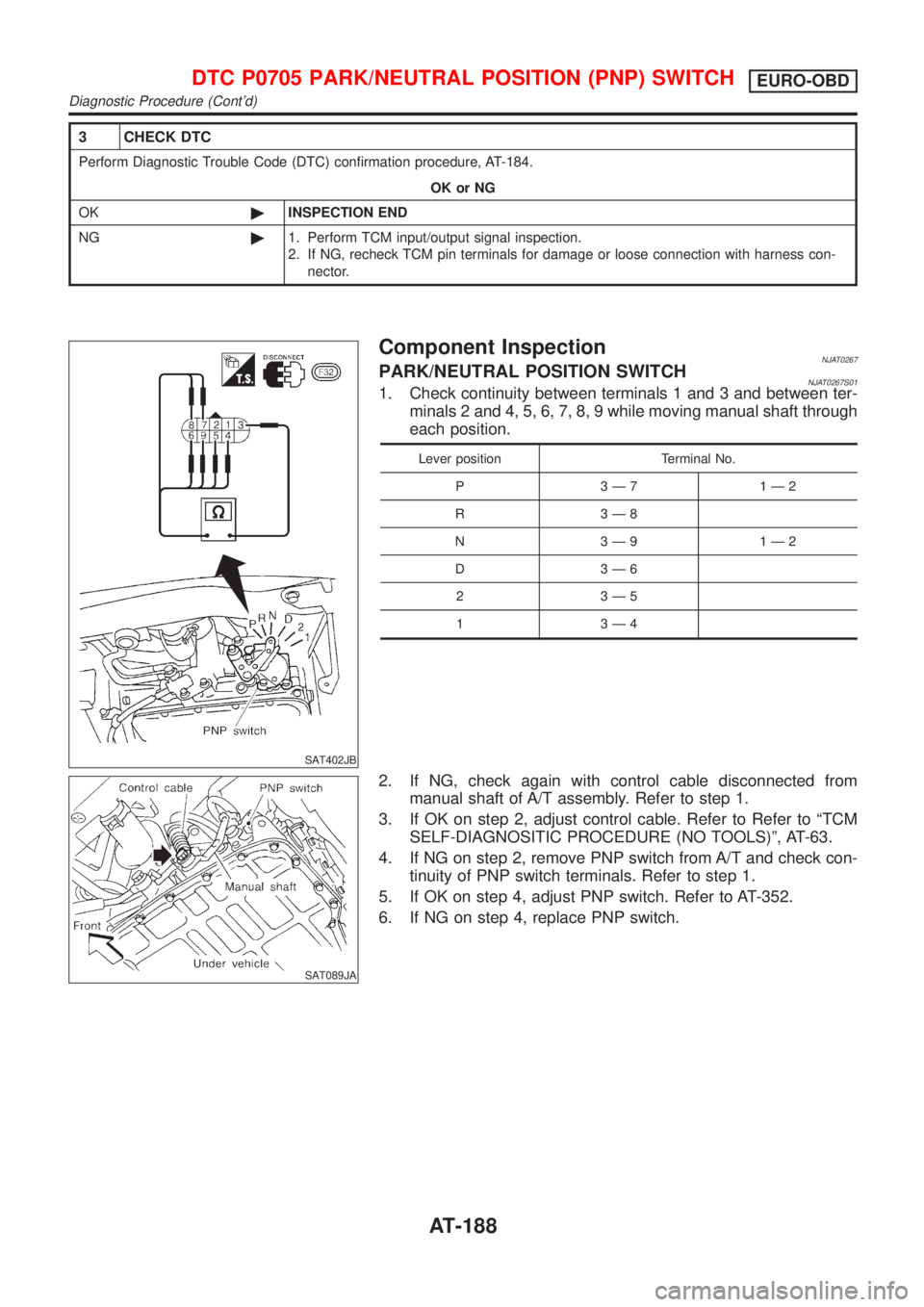

NISSAN ALMERA 2001  Service Manual 3 CHECK DTC
Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-184.
OK or NG
OK©INSPECTION END
NG©1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for

Page 191 of 2898

NISSAN ALMERA 2001  Service Manual SAT322GC
SAT021J
DescriptionNJAT0268The A/T fluid temperature sensor detects the A/T fluid temperature
and sends a signal to the TCM.
CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE
NJAT0268S01Remarks

Page 192 of 2898

NISSAN ALMERA 2001  Service Manual SAT014K
SAT020K
DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE
NJAT0268S04CAUTION:
Always drive vehicle at a safe speed.
NOTE:
If ªDIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DUREº has been pr
