Page 969 of 4087
WIRING DIAGRAM
±
BRAKE SYSTEM TRACTION CONTROL SYSTEM (TRAC)BR±223
WhereEverybodyKnowsYourName
Page 970 of 4087

NOYES
OKNG
OKNG
OKNG
OKNG
INSPECTION PROCEDURES
1Is diagnostic trouble code output?
Perform diagnostic trouble code check on page BR±184.
Repair circuit indicated by the code output.
2Check TRAC cut switch
C
OK
P1. Remove TRAC cut switch.
2. Disconnect TRAC cut switch connector.
Measure re sistance between terminals 1 and 2 of TRAC
cut switch when TRAC cut switch is on and off.
Replace TRAC cut switch.
3Check for open and short in harness and connector between terminal CSW of TRA\
C ECU and
TRAC cut switch and body ground (See page IN±33
).
Repair or replace harness or connector.
4Check TRAC OF indicator light.
See combination meter troubleshooting on page BE±191.
Repair or replace combination meter.
5Check for open and short in harness and connector between terminal WT of TRAC ECU \
and bat-
tery or TRAC solenoid relay (See page IN±33
).
Repair or replace harness or connector.
Check and replace TRAC ECU.
BR±224±
BRAKE SYSTEM TRACTION CONTROL SYSTEM (TRAC)
WhereEverybodyKnowsYourName
Page 971 of 4087
BR±150). BE±163
.
IN±33
).
WIRING DIAGRAM
TRAC Indicator Light Circuit
CIRCUIT DESCRIPTION
The TRAC indicator blinks during TRAC operation.
This indicator is also used for warnings when the trouble occurs and for disp\
laying diagnostic trouble codes.
DIAGNOSTIC CHARTDIAGNOSTIC CHART
±
BRAKE SYSTEM TRACTION CONTROL SYSTEM (TRAC)BR±225
WhereEverybodyKnowsYourName
Page 972 of 4087
BR±160).
IN±33 ).
WIRING DIAGRAM
Tc Terminal Circuit
CIRCUIT DESCRIPTION
By connecting between terminals Tc and E1 of DLC1 or DLC2, the ECU displays the diagnostic trouble
code by blinking the TRAC indicator light.
DIAGNOSTIC CHARTDIAGNOSTIC CHART
BR±226±
BRAKE SYSTEM TRACTION CONTROL SYSTEM (TRAC)
WhereEverybodyKnowsYourName
Page 973 of 4087
NGOK
OKNG
INSPECTION PROCEDURE
1Check voltage between terminals Tc and E1 of DLC 2 or DLC 1.
C
OK
PTurn ignition switch ON.
Measure voltage between terminals TC and E1 of DLC
2 or DLC 1.
Voltage: 10 ± 14 V
Proceed to next circuit inspection shown on problem
symptoms chart (See page BR±160).
2Check for open and short in harness and connector between ABS & TRAC ECU, TRAC\
ECU and
DLC 2 (or DLC 1), DLC 2 (or DLC 1) and body ground (See page IN±33).
Repair or replace harness or connector.
Check and replace TRAC ECU.
±
BRAKE SYSTEM TRACTION CONTROL SYSTEM (TRAC)BR±227
WhereEverybodyKnowsYourName
Page 974 of 4087
Check for Fluid Leakage
BR±228±
BRAKE SYSTEM TRACTION CONTROL SYSTEM (TRAC)
WhereEverybodyKnowsYourName
Page 975 of 4087

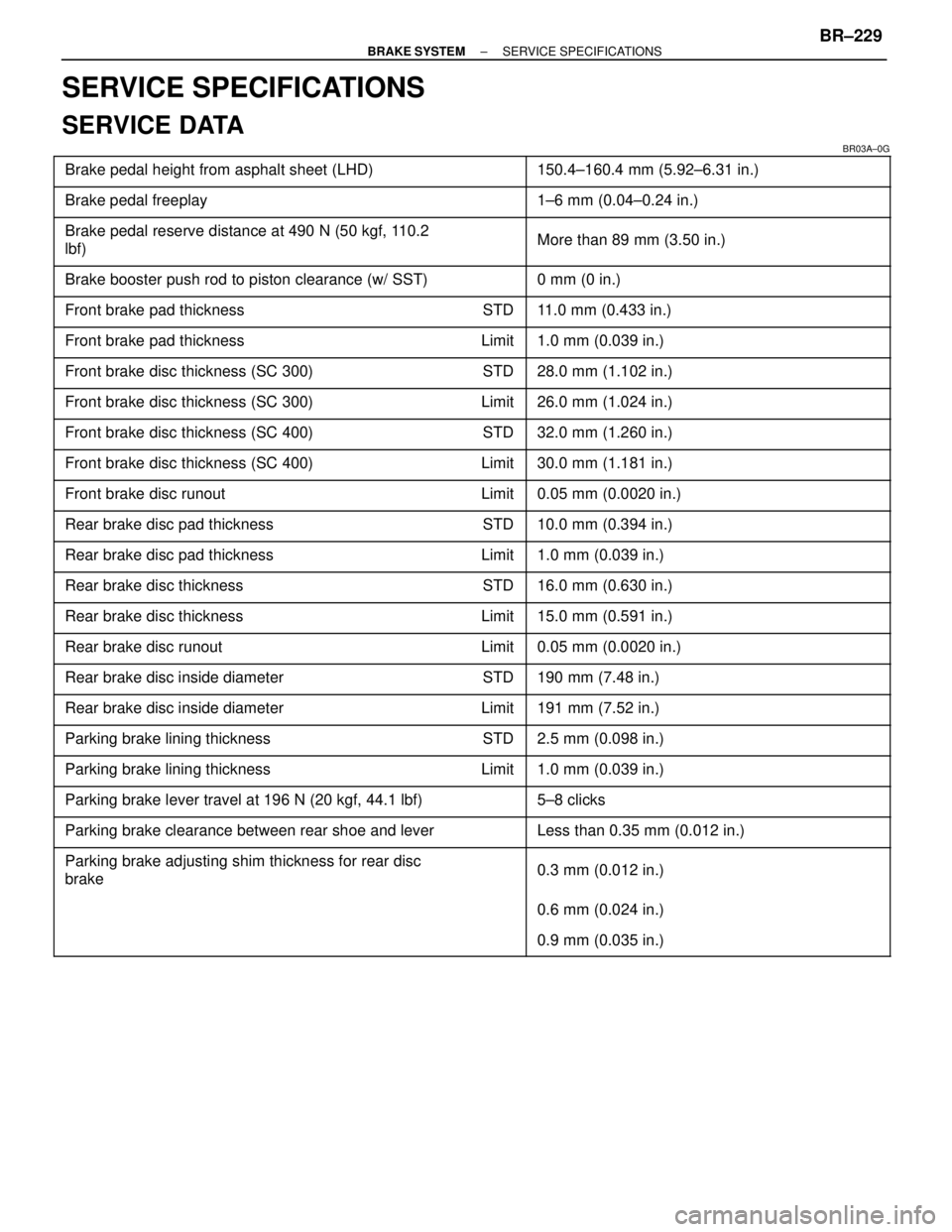

SERVICE SPECIFICATIONS
SERVICE DATA
BR03A±0G\
\
Brake pedal height from asphalt sheet (LHD) 150.4±160.4 mm (5.92±6.31 in.)
\
\
Brake pedal freeplay
1±6 mm (0.04±0.24 in.)
\
\
Brake pedal reserve distance at 490 N (50 kgf, 110.2
lbf)
More than 89 mm (3.50 in.)
\
\
Brake booster push rod to piston clearance (w/ SST) 0 mm (0 in.)
\
\
Front brake pad thickness STD 11.0 mm (0.433 in.)
\
\
Front brake pad thickness Limit 1.0 mm (0.039 in.)\
\
Front brake disc thickness (SC 300)
STD
28.0 mm (1.102 in.)
\
\
Front brake disc thickness (SC 300) Limit 26.0 mm (1.024 in.)
\
\
Front brake disc thickness (SC 400) STD 32.0 mm (1.260 in.)
\
\
Front brake disc thickness (SC 400)
Limit
30.0 mm (1.181 in.)
\
\
Front brake disc runout Limit 0.05 mm (0.0020 in.)
\
\
Rear brake disc pad thickness STD 10.0 mm (0.394 in.)
\
\
Rear brake disc pad thickness Limit 1.0 mm (0.039 in.)\
\
Rear brake disc thickness
STD
16.0 mm (0.630 in.)
\
\
Rear brake disc thickness Limit 15.0 mm (0.591 in.)
\
\
Rear brake disc runout Limit 0.05 mm (0.0020 in.)
\
\
Rear brake disc inside diameter
STD
190 mm (7.48 in.)
\
\
Rear brake disc inside diameter Limit 191 mm (7.52 in.)
\
\
Parking brake lining thickness STD 2.5 mm (0.098 in.)
\
\
Parking brake lining thickness Limit 1.0 mm (0.039 in.)\
\
Parking brake lever travel at 196 N (20 kgf, 44.1 lbf)
5±8 clicks
\
\
Parking brake clearance between rear shoe and lever Less than 0.35 mm (0.012 in.)
\
\
Parking brake adjusting shim thickness for rear disc
brake
0.3 mm (0.012 in.)
\
\
0.6 mm (0.024 in.)
\
\
0.9 mm (0.035 in.)
±
BRAKE SYSTEM SERVICE SPECIFICATIONSBR±229
WhereEverybodyKnowsYourName
Page 976 of 4087

TORQUE SPECIFICATIONS
BR03B±0G\
\
\
Part tightened
N
Vm
kgf
Vcm
ft
Vlbf
\
\
Master cylinder x Piston stopper bolts 10 100 7
\
\
Master cylinder x Reservoir 1.7 17.5 15.2 in. Vlbf
\
\
\
Master cylinder x Brake booster
13
130
9
\
\
Brake tube union nut 15 155 11
\
\
Brake booster clevis lock nut 25 260 19
\
\
Brake booster x Pedal bracket 15 150 11\
\
\
Bleeder plug (TRAC actuator and TRAC accumulator)
8.3
85
74 in.
Vlbf
\
\
Bleeder plug 11 11 0 8
\
\
Front disc brake torque plate x Steering knuckle 11 8 1,200 87
\
\
Front disc brake cylinder installation bolt 34 350 25\
\
\
Front disc brake cylinder x Flexible hose bolt
30
310
22
\
\
Rear disc brake torque plate x Axle carrier 104 1,065 77
\
\
Rear disc brake cylinder installation bolt 34 350 25
\
\
\
Rear disc brake x Flexible hose union bolt
30
310
22
\
\
Parking brake lever x Floor 59 600 43
\
\
Parking brake cable No.1 x Floor 9 80 69 in.
Vlbf
\
\
Parking brake cable retainer x Floor 5.4 55 48 in. Vlbf\
\
\
Parking brake cable clamp x Floor
19
190
14
\
\
ABS actuator x Actuator bracket 5.4 55 48 in.
Vlbf
\
\
ABS actuator bracket x Body 19 195 14
\
\
\
Front speed sensor installation bolt
7.8
80
69 in.
Vlbf
\
\
Rear speed sensor installation bolt 7.8 80 69 in. Vlbf
\
\
TRAC pump bracket x Body 19 195 14
\
\
TRAC pump or accumulator x Union bolt 46 465 34
BR±230±
