Page 353 of 2248

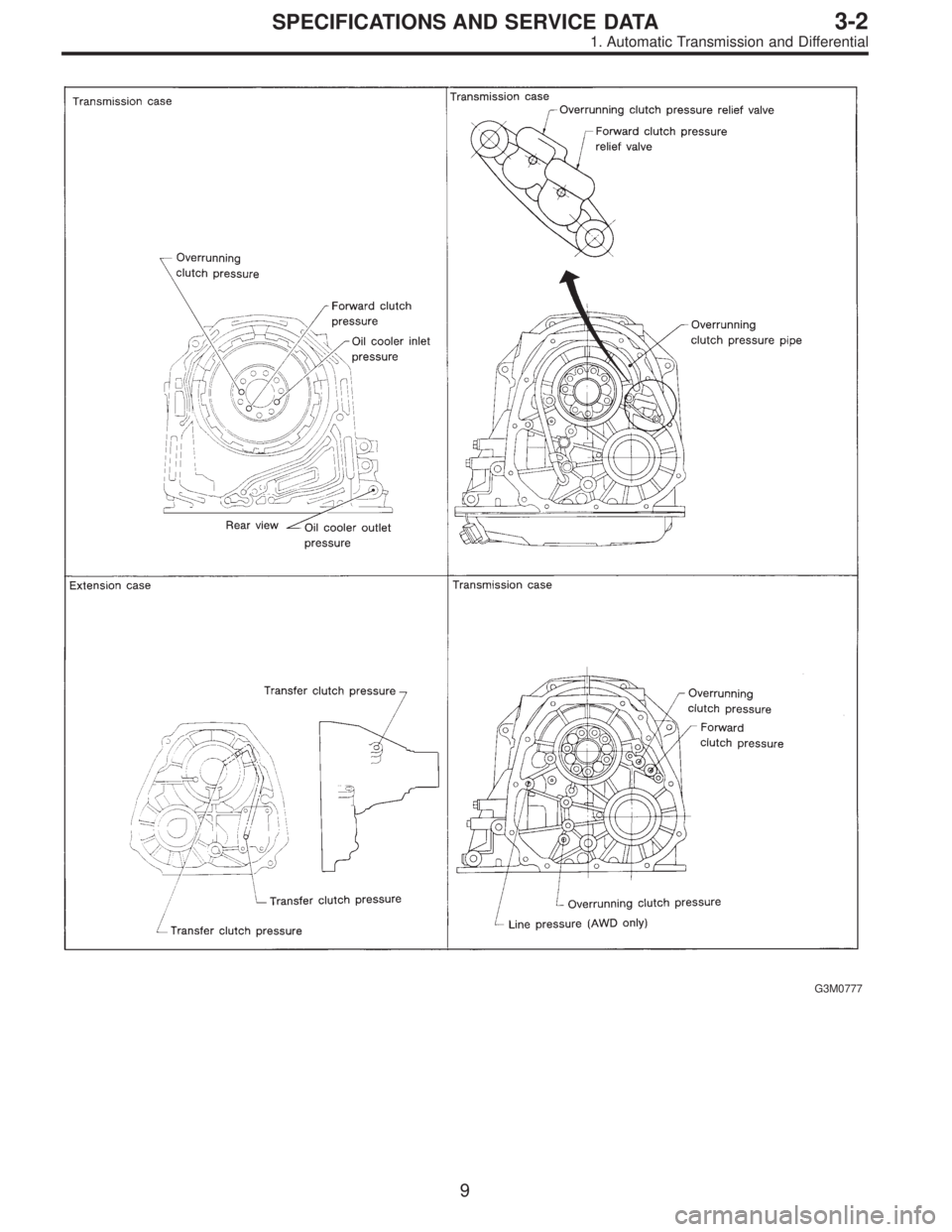

G3M0777
9
3-2SPECIFICATIONS AND SERVICE DATA
1. Automatic Transmission and Differential
Page 354 of 2248

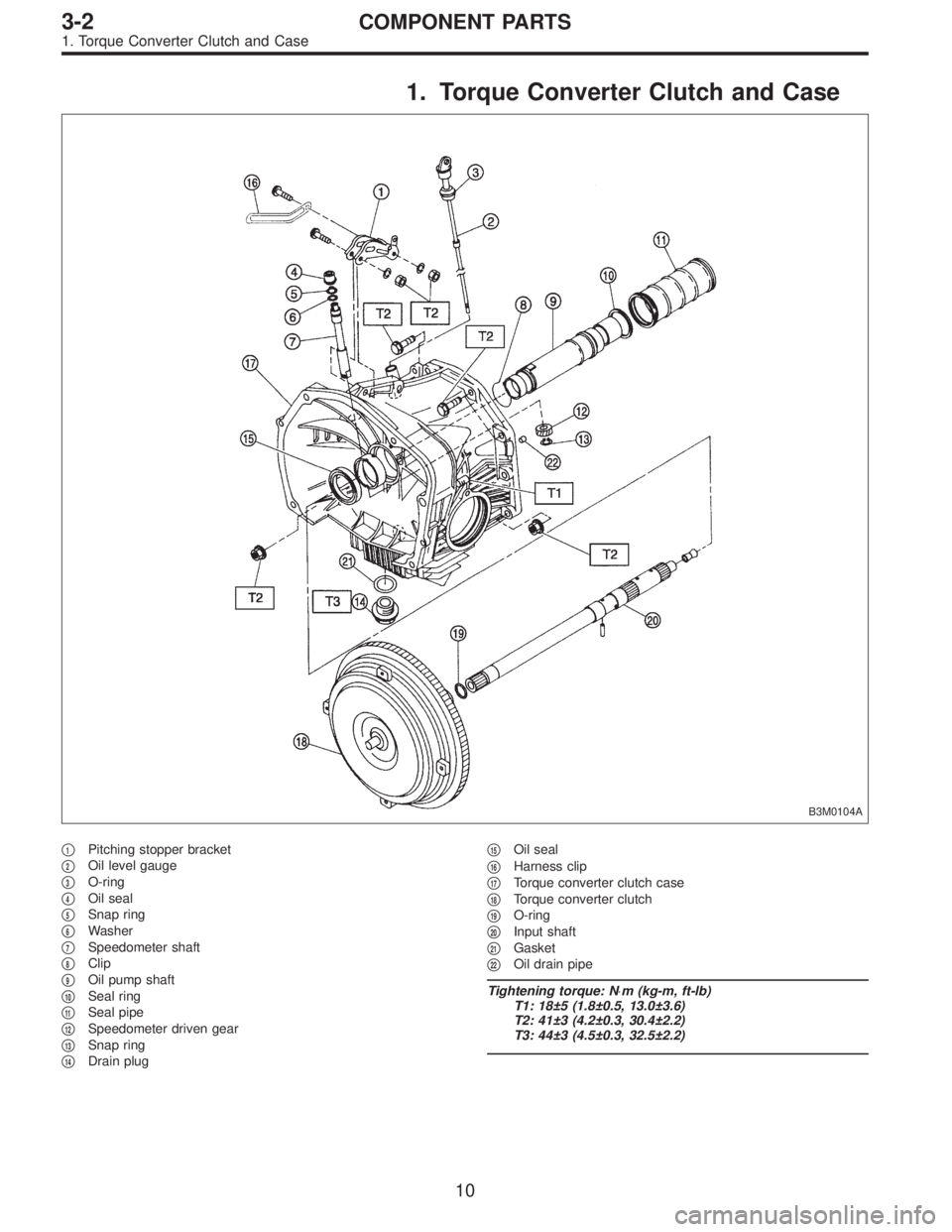

1. Torque Converter Clutch and Case
B3M0104A
1Pitching stopper bracket
2Oil level gauge
3O-ring
4Oil seal
5Snap ring
6Washer
7Speedometer shaft
8Clip
9Oil pump shaft
10Seal ring
11Seal pipe
12Speedometer driven gear
13Snap ring
14Drain plug
15Oil seal
16Harness clip
17Torque converter clutch case
18Torque converter clutch
19O-ring
20Input shaft
21Gasket
22Oil drain pipe
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 18±5 (1.8±0.5, 13.0±3.6)
T2: 41±3 (4.2±0.3, 30.4±2.2)
T3: 44±3 (4.5±0.3, 32.5±2.2)
10
3-2COMPONENT PARTS
1. Torque Converter Clutch and Case
Page 355 of 2248

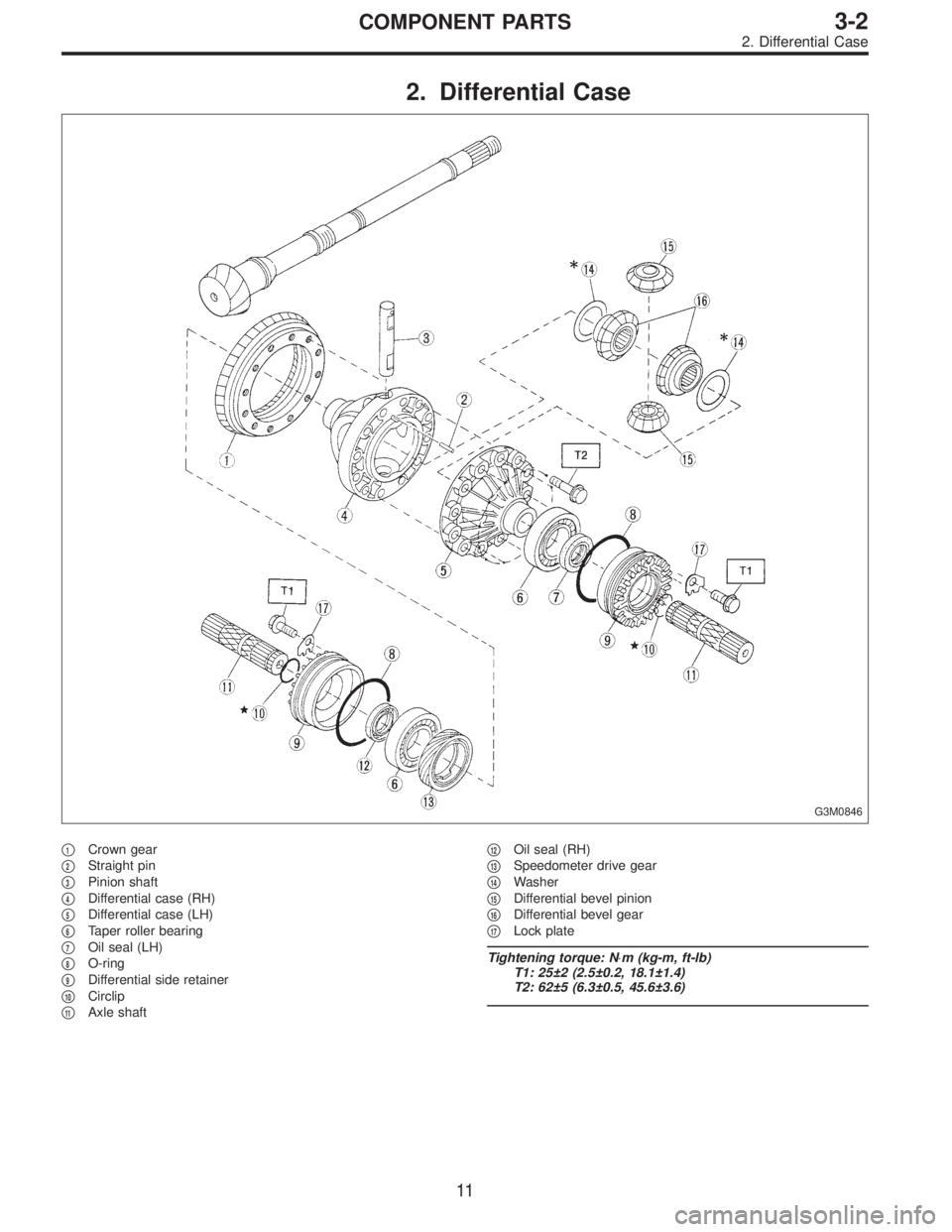

2. Differential Case
G3M0846
1Crown gear
2Straight pin
3Pinion shaft
4Differential case (RH)
5Differential case (LH)
6Taper roller bearing
7Oil seal (LH)
8O-ring
9Differential side retainer
10Circlip
11Axle shaft
12Oil seal (RH)
13Speedometer drive gear
14Washer
15Differential bevel pinion
16Differential bevel gear
17Lock plate
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 25±2 (2.5±0.2, 18.1±1.4)
T2: 62±5 (6.3±0.5, 45.6±3.6)
11
3-2COMPONENT PARTS
2. Differential Case
Page 356 of 2248

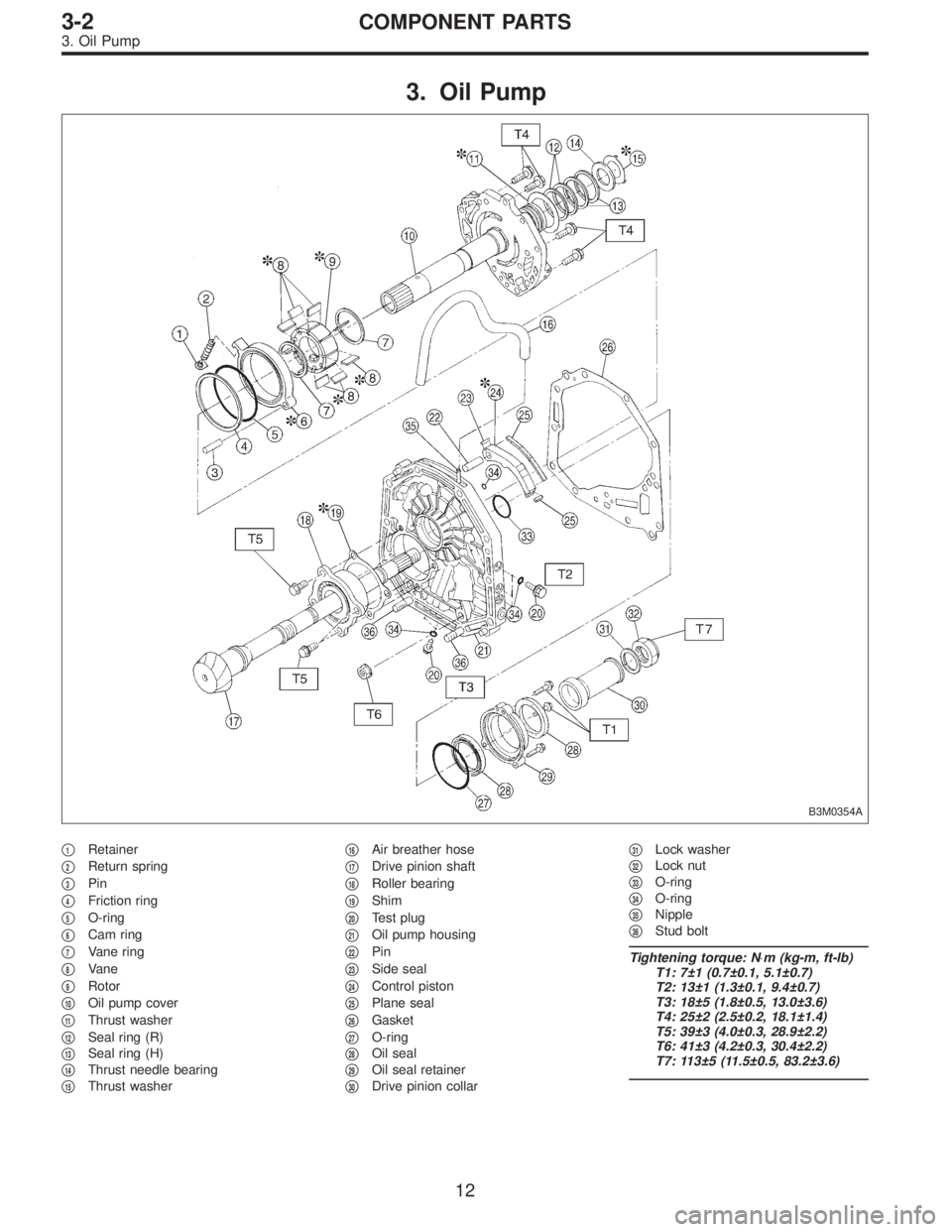

3. Oil Pump
B3M0354A
1Retainer
2Return spring
3Pin
4Friction ring
5O-ring
6Cam ring
7Vane ring
8Vane
9Rotor
10Oil pump cover
11Thrust washer
12Seal ring (R)
13Seal ring (H)
14Thrust needle bearing
15Thrust washer
16Air breather hose
17Drive pinion shaft
18Roller bearing
19Shim
20Test plug
21Oil pump housing
22Pin
23Side seal
24Control piston
25Plane seal
26Gasket
27O-ring
28Oil seal
29Oil seal retainer
30Drive pinion collar
31Lock washer
32Lock nut
33O-ring
34O-ring
35Nipple
36Stud bolt
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 7±1 (0.7±0.1, 5.1±0.7)
T2: 13±1 (1.3±0.1, 9.4±0.7)
T3: 18±5 (1.8±0.5, 13.0±3.6)
T4: 25±2 (2.5±0.2, 18.1±1.4)
T5: 39±3 (4.0±0.3, 28.9±2.2)
T6: 41±3 (4.2±0.3, 30.4±2.2)
T7: 113±5 (11.5±0.5, 83.2±3.6)
12
3-2COMPONENT PARTS
3. Oil Pump
Page 357 of 2248

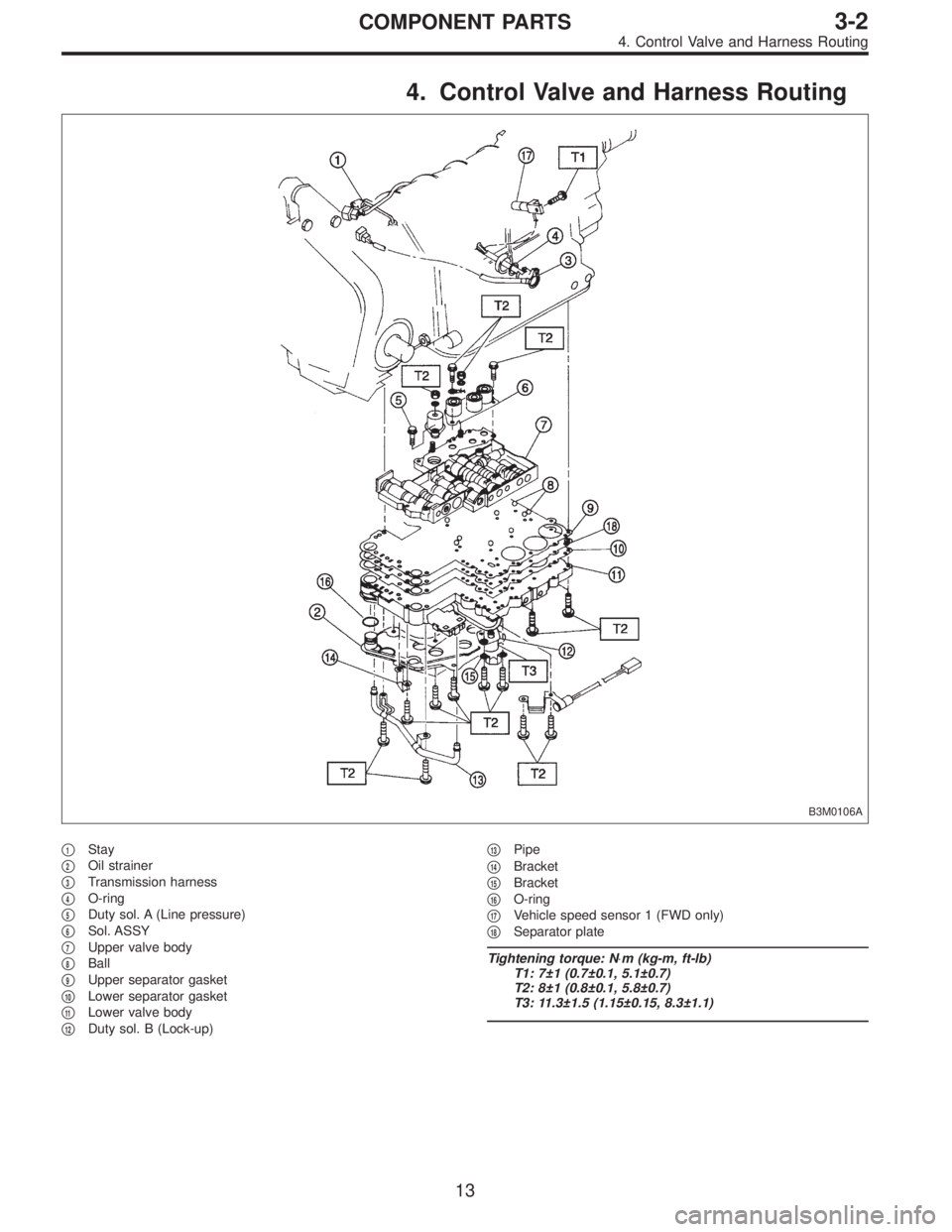

4. Control Valve and Harness Routing
B3M0106A
1Stay
2Oil strainer
3Transmission harness
4O-ring
5Duty sol. A (Line pressure)
6Sol. ASSY
7Upper valve body
8Ball
9Upper separator gasket
10Lower separator gasket
11Lower valve body
12Duty sol. B (Lock-up)
13Pipe
14Bracket
15Bracket
16O-ring
17Vehicle speed sensor 1 (FWD only)
18Separator plate
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 7±1 (0.7±0.1, 5.1±0.7)
T2: 8±1 (0.8±0.1, 5.8±0.7)
T3: 11.3±1.5 (1.15±0.15, 8.3±1.1)
13
3-2COMPONENT PARTS
4. Control Valve and Harness Routing
Page 358 of 2248

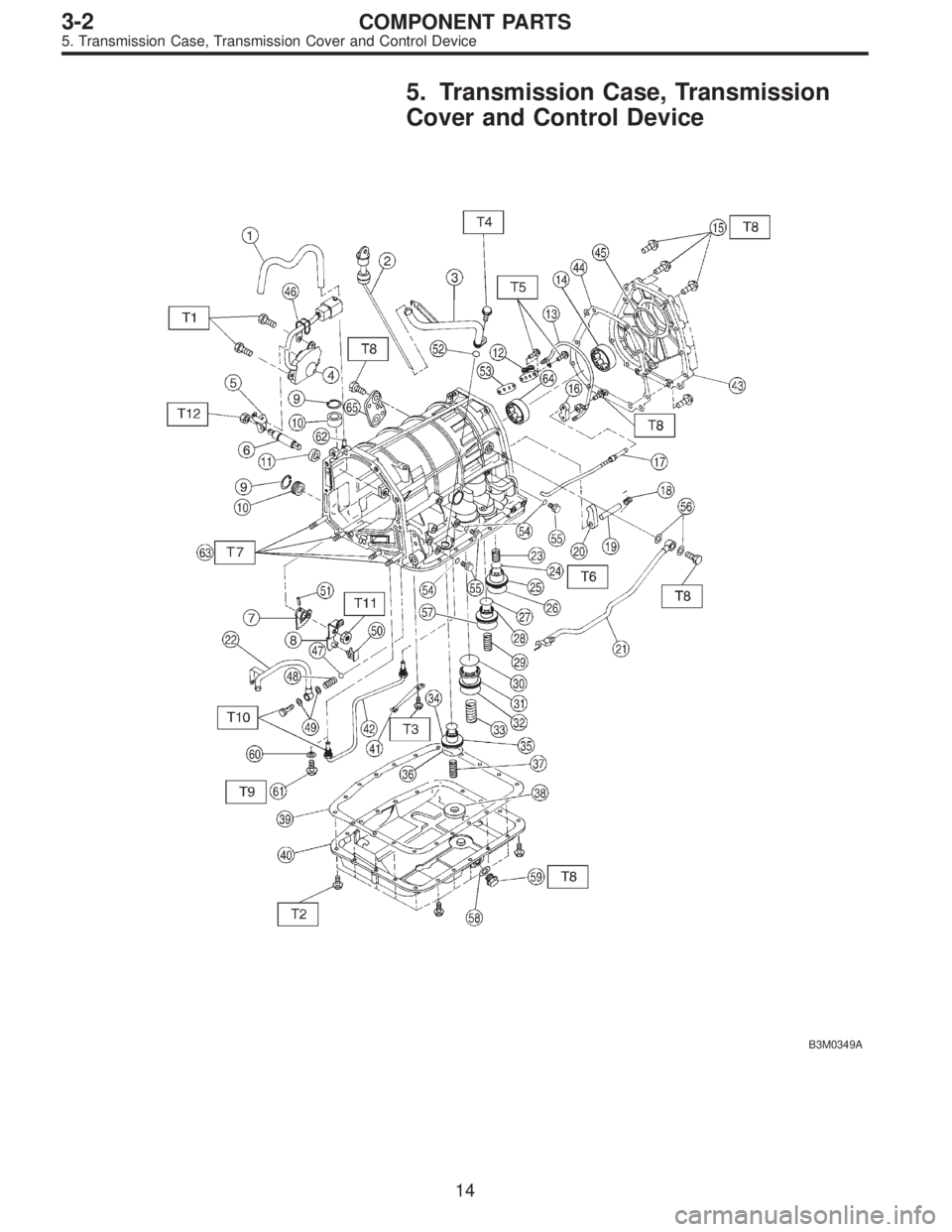

5. Transmission Case, Transmission
Cover and Control Device
B3M0349A
14
3-2COMPONENT PARTS
5. Transmission Case, Transmission Cover and Control Device

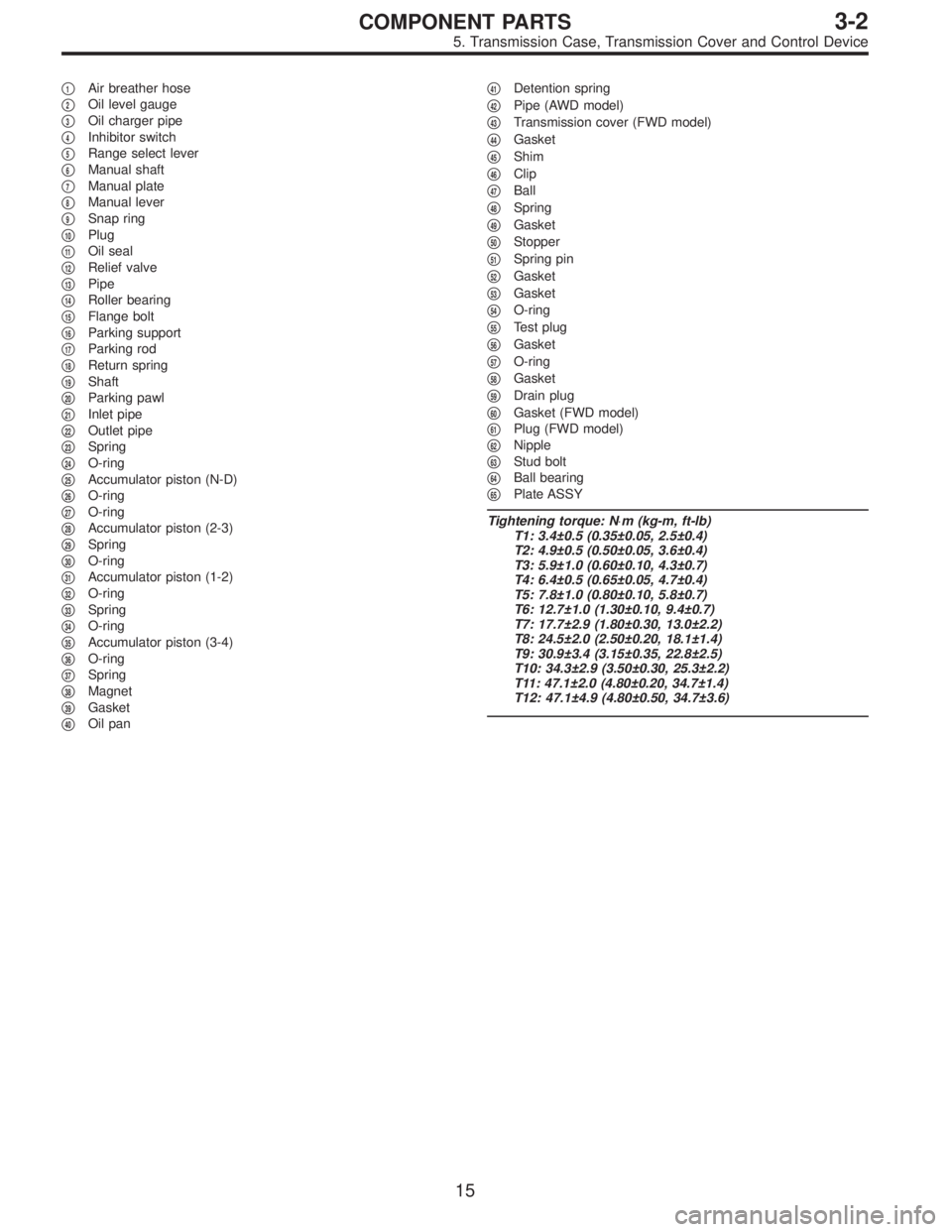

Page 359 of 2248

1Air breather hose
2Oil level gauge
3Oil charger pipe
4Inhibitor switch
5Range select lever
6Manual shaft
7Manual plate
8Manual lever
9Snap ring
10Plug
11Oil seal
12Relief valve
13Pipe
14Roller bearing
15Flange bolt
16Parking support
17Parking rod
18Return spring
19Shaft
20Parking pawl
21Inlet pipe
22Outlet pipe
23Spring
24O-ring
25Accumulator piston (N-D)
26O-ring
27O-ring
28Accumulator piston (2-3)
29Spring
30O-ring
31Accumulator piston (1-2)
32O-ring
33Spring
34O-ring
35Accumulator piston (3-4)
36O-ring
37Spring
38Magnet
39Gasket
40Oil pan
41Detention spring
42Pipe (AWD model)
43Transmission cover (FWD model)
44Gasket
45Shim
46Clip
47Ball
48Spring
49Gasket
50Stopper
51Spring pin
52Gasket
53Gasket
54O-ring
55Test plug
56Gasket
57O-ring
58Gasket
59Drain plug
60Gasket (FWD model)
61Plug (FWD model)
62Nipple
63Stud bolt
64Ball bearing
65Plate ASSY
Tightening torque: N⋅m (kg-m, ft-lb)
T1: 3.4±0.5 (0.35±0.05, 2.5±0.4)
T2: 4.9±0.5 (0.50±0.05, 3.6±0.4)
T3: 5.9±1.0 (0.60±0.10, 4.3±0.7)
T4: 6.4±0.5 (0.65±0.05, 4.7±0.4)
T5: 7.8±1.0 (0.80±0.10, 5.8±0.7)
T6: 12.7±1.0 (1.30±0.10, 9.4±0.7)
T7: 17.7±2.9 (1.80±0.30, 13.0±2.2)
T8: 24.5±2.0 (2.50±0.20, 18.1±1.4)
T9: 30.9±3.4 (3.15±0.35, 22.8±2.5)
T10: 34.3±2.9 (3.50±0.30, 25.3±2.2)
T11: 47.1±2.0 (4.80±0.20, 34.7±1.4)
T12: 47.1±4.9 (4.80±0.50, 34.7±3.6)
15
3-2COMPONENT PARTS
5. Transmission Case, Transmission Cover and Control Device
Page 360 of 2248

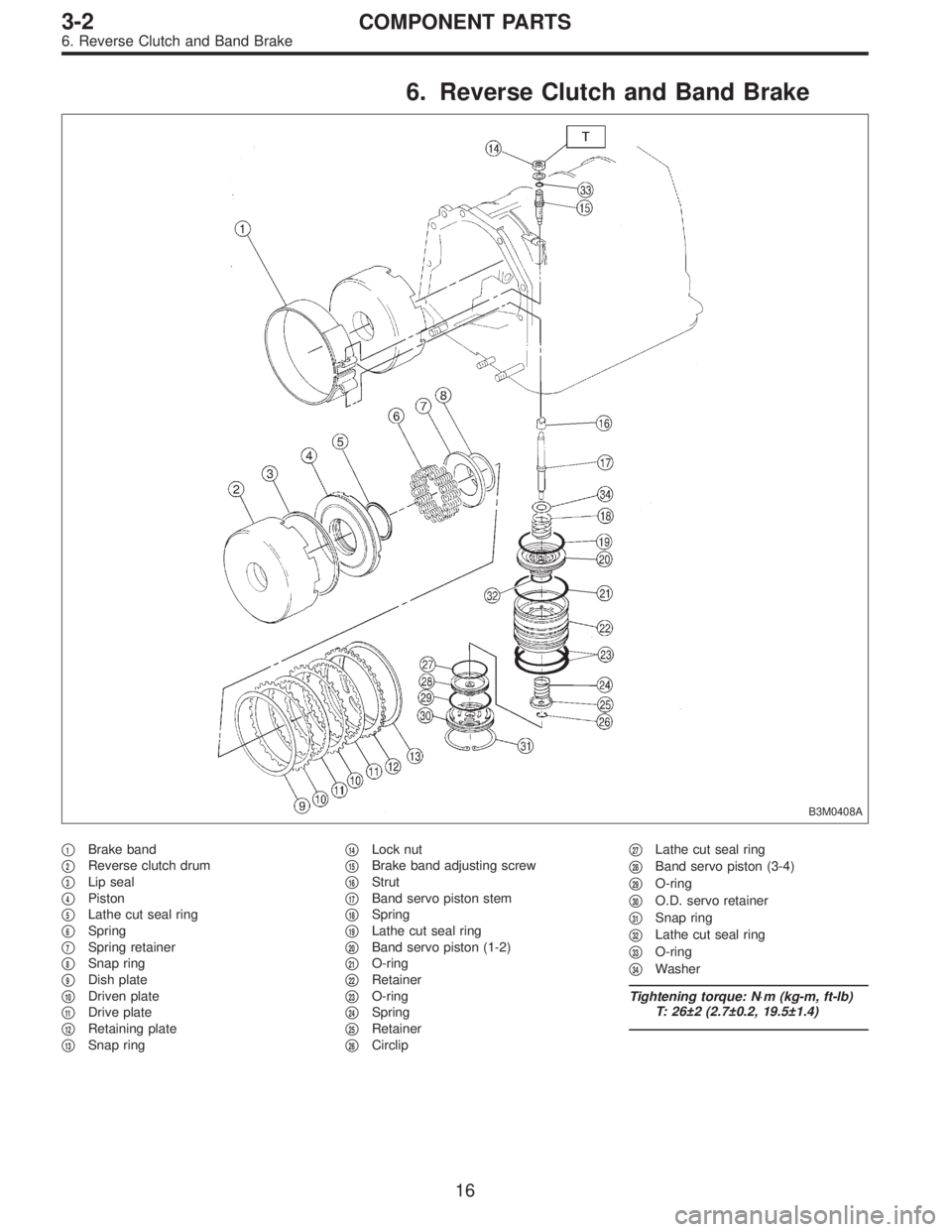

6. Reverse Clutch and Band Brake
B3M0408A
1Brake band
2Reverse clutch drum
3Lip seal
4Piston
5Lathe cut seal ring
6Spring
7Spring retainer
8Snap ring
9Dish plate
10Driven plate
11Drive plate
12Retaining plate
13Snap ring
14Lock nut
15Brake band adjusting screw
16Strut
17Band servo piston stem
18Spring
19Lathe cut seal ring
20Band servo piston (1-2)
21O-ring
22Retainer
23O-ring
24Spring
25Retainer
26Circlip
27Lathe cut seal ring
28Band servo piston (3-4)
29O-ring
30O.D. servo retainer
31Snap ring
32Lathe cut seal ring
33O-ring
34Washer
Tightening torque: N⋅m (kg-m, ft-lb)
T: 26±2 (2.7±0.2, 19.5±1.4)
16
3-2COMPONENT PARTS
6. Reverse Clutch and Band Brake
