Page 2097 of 2248

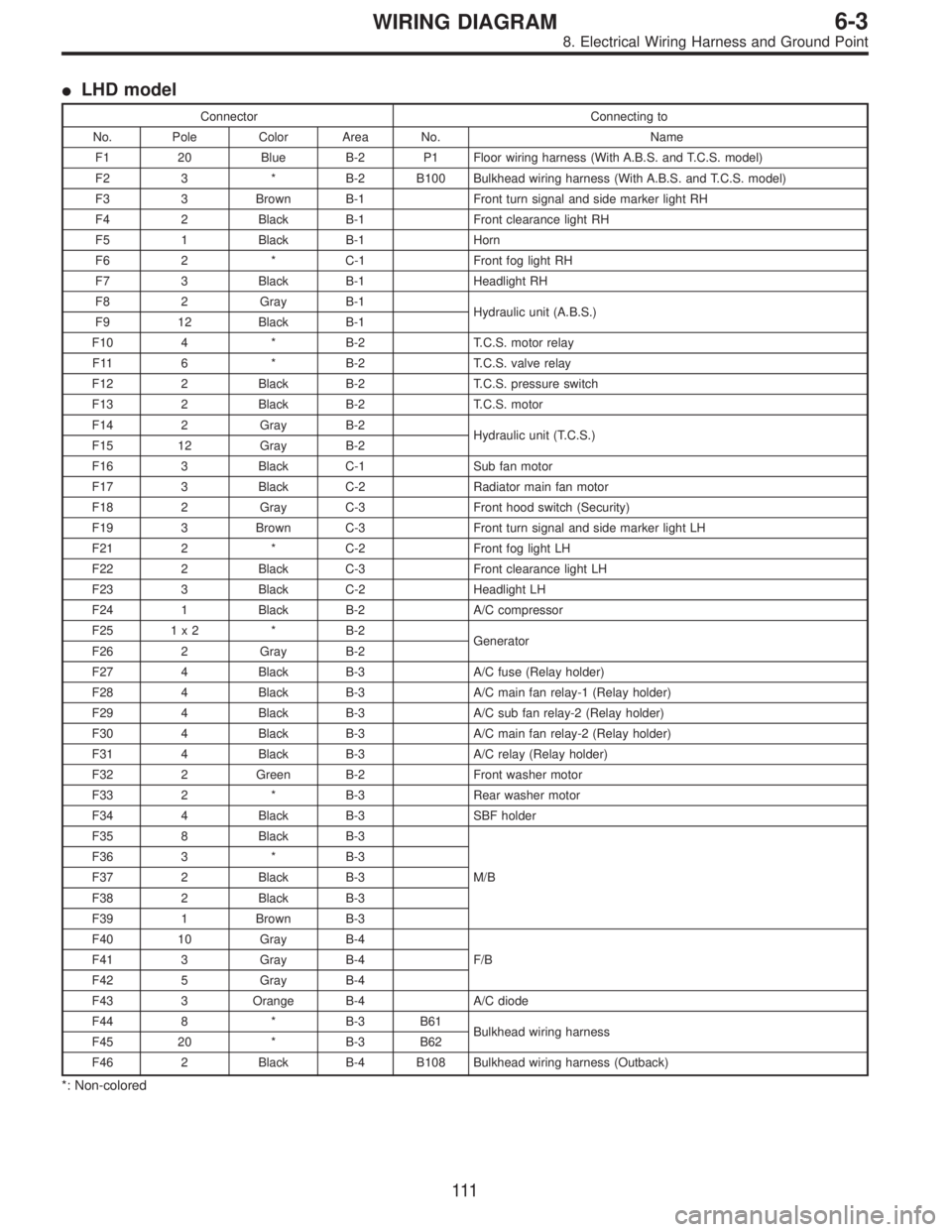

LHD model
Connector Connecting to
No. Pole Color Area No. Name
F1 20 Blue B-2 P1 Floor wiring harness (With A.B.S. and T.C.S. model)
F2 3 * B-2 B100 Bulkhead wiring harness (With A.B.S. and T.C.S. model)
F3 3 Brown B-1 Front turn signal and side marker light RH
F4 2 Black B-1 Front clearance light RH
F5 1 Black B-1 Horn
F6 2 * C-1 Front fog light RH
F7 3 Black B-1 Headlight RH
F8 2 Gray B-1
Hydraulic unit (A.B.S.)
F9 12 Black B-1
F10 4 * B-2 T.C.S. motor relay
F11 6 * B-2 T.C.S. valve relay
F12 2 Black B-2 T.C.S. pressure switch
F13 2 Black B-2 T.C.S. motor
F14 2 Gray B-2
Hydraulic unit (T.C.S.)
F15 12 Gray B-2
F16 3 Black C-1 Sub fan motor
F17 3 Black C-2 Radiator main fan motor
F18 2 Gray C-3 Front hood switch (Security)
F19 3 Brown C-3 Front turn signal and side marker light LH
F21 2 * C-2 Front fog light LH
F22 2 Black C-3 Front clearance light LH
F23 3 Black C-2 Headlight LH
F24 1 Black B-2 A/C compressor
F25 1 x 2 * B-2
Generator
F26 2 Gray B-2
F27 4 Black B-3 A/C fuse (Relay holder)
F28 4 Black B-3 A/C main fan relay-1 (Relay holder)
F29 4 Black B-3 A/C sub fan relay-2 (Relay holder)
F30 4 Black B-3 A/C main fan relay-2 (Relay holder)
F31 4 Black B-3 A/C relay (Relay holder)
F32 2 Green B-2 Front washer motor
F33 2 * B-3 Rear washer motor
F34 4 Black B-3 SBF holder
F35 8 Black B-3
M/B F36 3 * B-3
F37 2 Black B-3
F38 2 Black B-3
F39 1 Brown B-3
F40 10 Gray B-4
F/B F41 3 Gray B-4
F42 5 Gray B-4
F43 3 Orange B-4 A/C diode
F44 8 * B-3 B61
Bulkhead wiring harness
F45 20 * B-3 B62
F46 2 Black B-4 B108 Bulkhead wiring harness (Outback)
*: Non-colored
111
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2098 of 2248

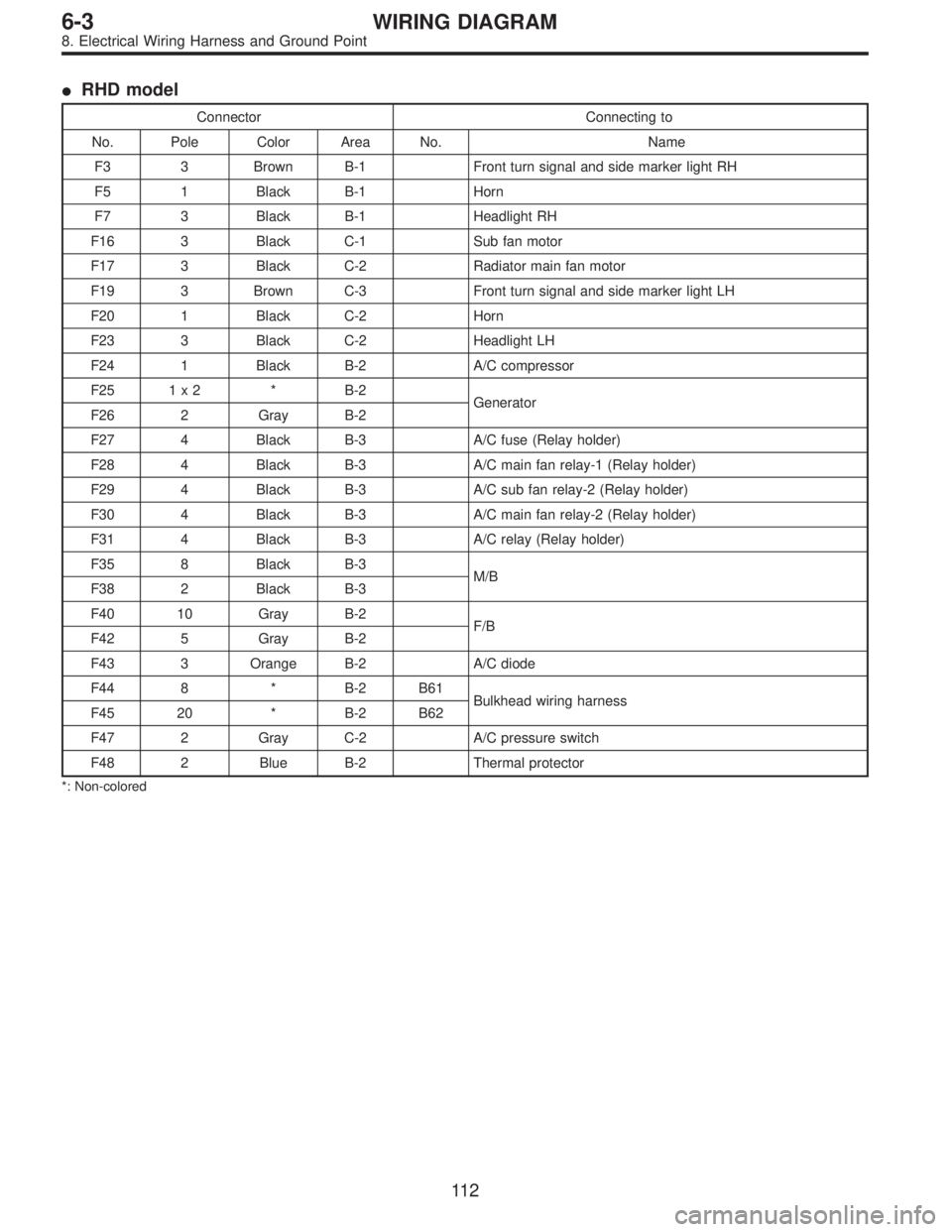

RHD model
Connector Connecting to
No. Pole Color Area No. Name
F3 3 Brown B-1 Front turn signal and side marker light RH
F5 1 Black B-1 Horn
F7 3 Black B-1 Headlight RH
F16 3 Black C-1 Sub fan motor
F17 3 Black C-2 Radiator main fan motor
F19 3 Brown C-3 Front turn signal and side marker light LH
F20 1 Black C-2 Horn
F23 3 Black C-2 Headlight LH
F24 1 Black B-2 A/C compressor
F25 1 x 2 * B-2
Generator
F26 2 Gray B-2
F27 4 Black B-3 A/C fuse (Relay holder)
F28 4 Black B-3 A/C main fan relay-1 (Relay holder)
F29 4 Black B-3 A/C sub fan relay-2 (Relay holder)
F30 4 Black B-3 A/C main fan relay-2 (Relay holder)
F31 4 Black B-3 A/C relay (Relay holder)
F35 8 Black B-3
M/B
F38 2 Black B-3
F40 10 Gray B-2
F/B
F42 5 Gray B-2
F43 3 Orange B-2 A/C diode
F44 8 * B-2 B61
Bulkhead wiring harness
F45 20 * B-2 B62
F47 2 Gray C-2 A/C pressure switch
F48 2 Blue B-2 Thermal protector
*: Non-colored
11 2
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2099 of 2248
1. FRONT WIRING HARNESS AND GROUND POINT (LHD MODEL)
B6M0254A
11 3
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2100 of 2248

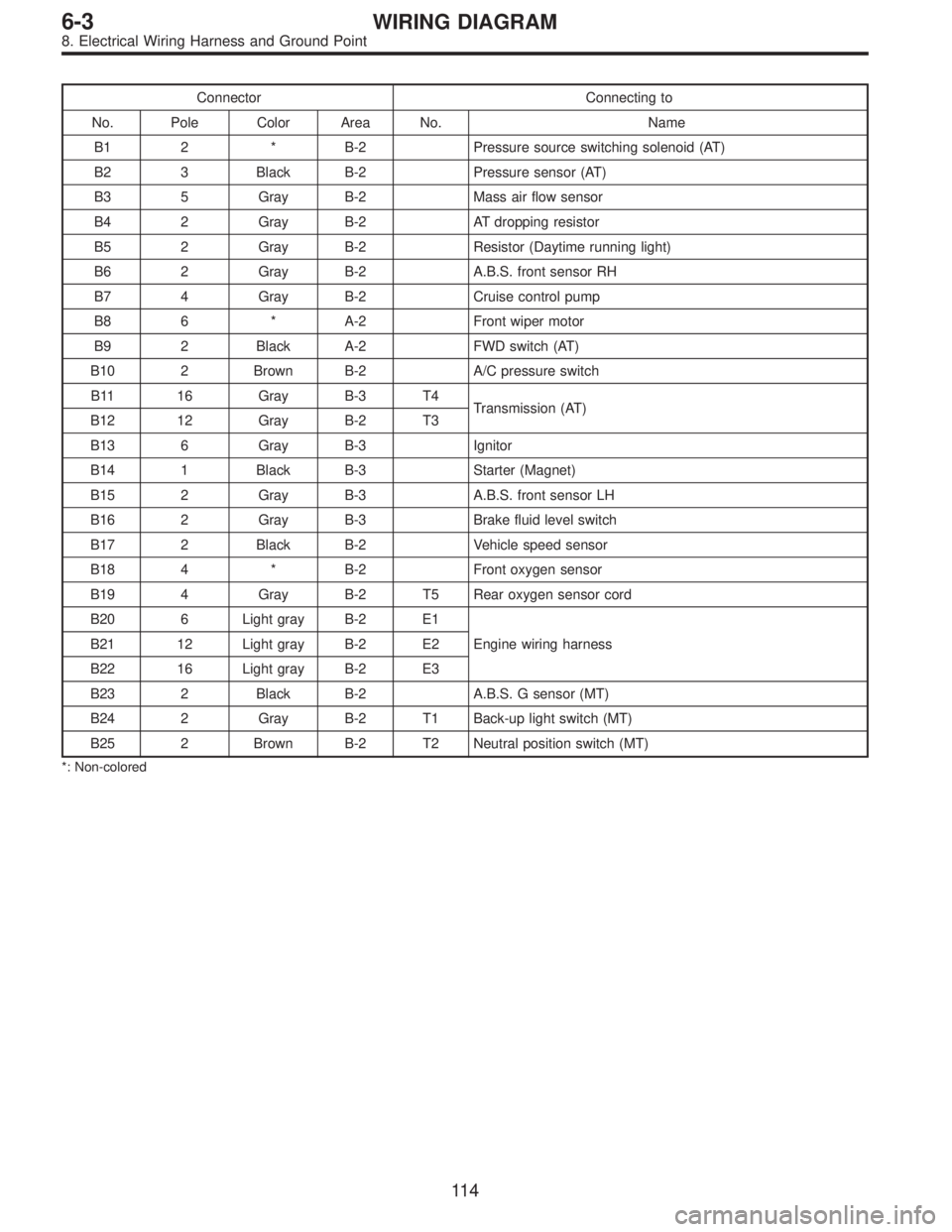

Connector Connecting to
No. Pole Color Area No. Name
B1 2 * B-2 Pressure source switching solenoid (AT)
B2 3 Black B-2 Pressure sensor (AT)
B3 5 Gray B-2 Mass air flow sensor
B4 2 Gray B-2 AT dropping resistor
B5 2 Gray B-2 Resistor (Daytime running light)
B6 2 Gray B-2 A.B.S. front sensor RH
B7 4 Gray B-2 Cruise control pump
B8 6 * A-2 Front wiper motor
B9 2 Black A-2 FWD switch (AT)
B10 2 Brown B-2 A/C pressure switch
B11 16 Gray B-3 T4
Transmission (AT)
B12 12 Gray B-2 T3
B13 6 Gray B-3 Ignitor
B14 1 Black B-3 Starter (Magnet)
B15 2 Gray B-3 A.B.S. front sensor LH
B16 2 Gray B-3 Brake fluid level switch
B17 2 Black B-2 Vehicle speed sensor
B18 4 * B-2 Front oxygen sensor
B19 4 Gray B-2 T5 Rear oxygen sensor cord
B20 6 Light gray B-2 E1
Engine wiring harness B21 12 Light gray B-2 E2
B22 16 Light gray B-2 E3
B23 2 Black B-2 A.B.S. G sensor (MT)
B24 2 Gray B-2 T1 Back-up light switch (MT)
B25 2 Brown B-2 T2 Neutral position switch (MT)
*: Non-colored
11 4
6-3WIRING DIAGRAM
8. Electrical Wiring Harness and Ground Point
Page 2101 of 2248

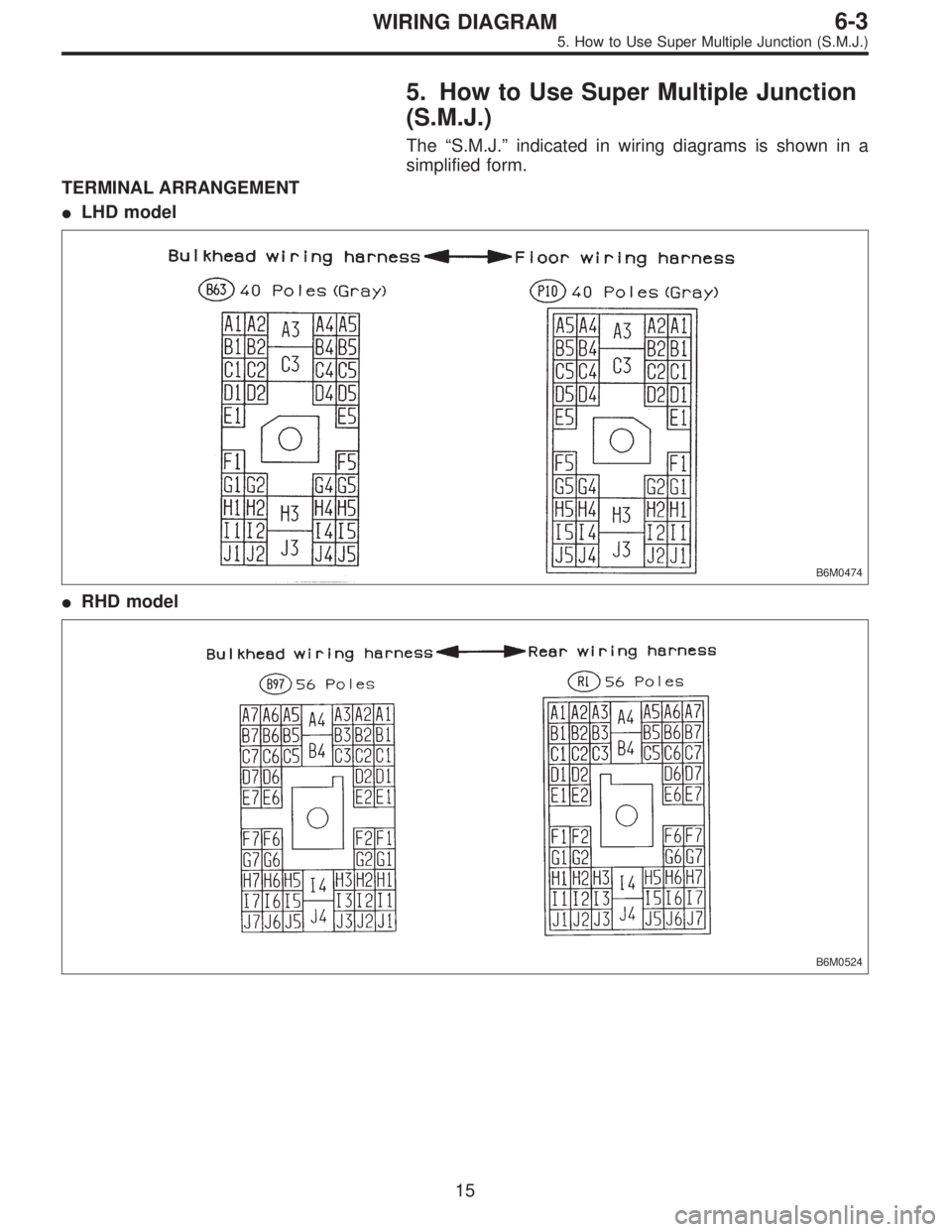

5. How to Use Super Multiple Junction
(S.M.J.)
The“S.M.J.”indicated in wiring diagrams is shown in a
simplified form.
TERMINAL ARRANGEMENT
LHD model
B6M0474
RHD model
B6M0524
15
6-3WIRING DIAGRAM
5. How to Use Super Multiple Junction (S.M.J.)
Page 2102 of 2248

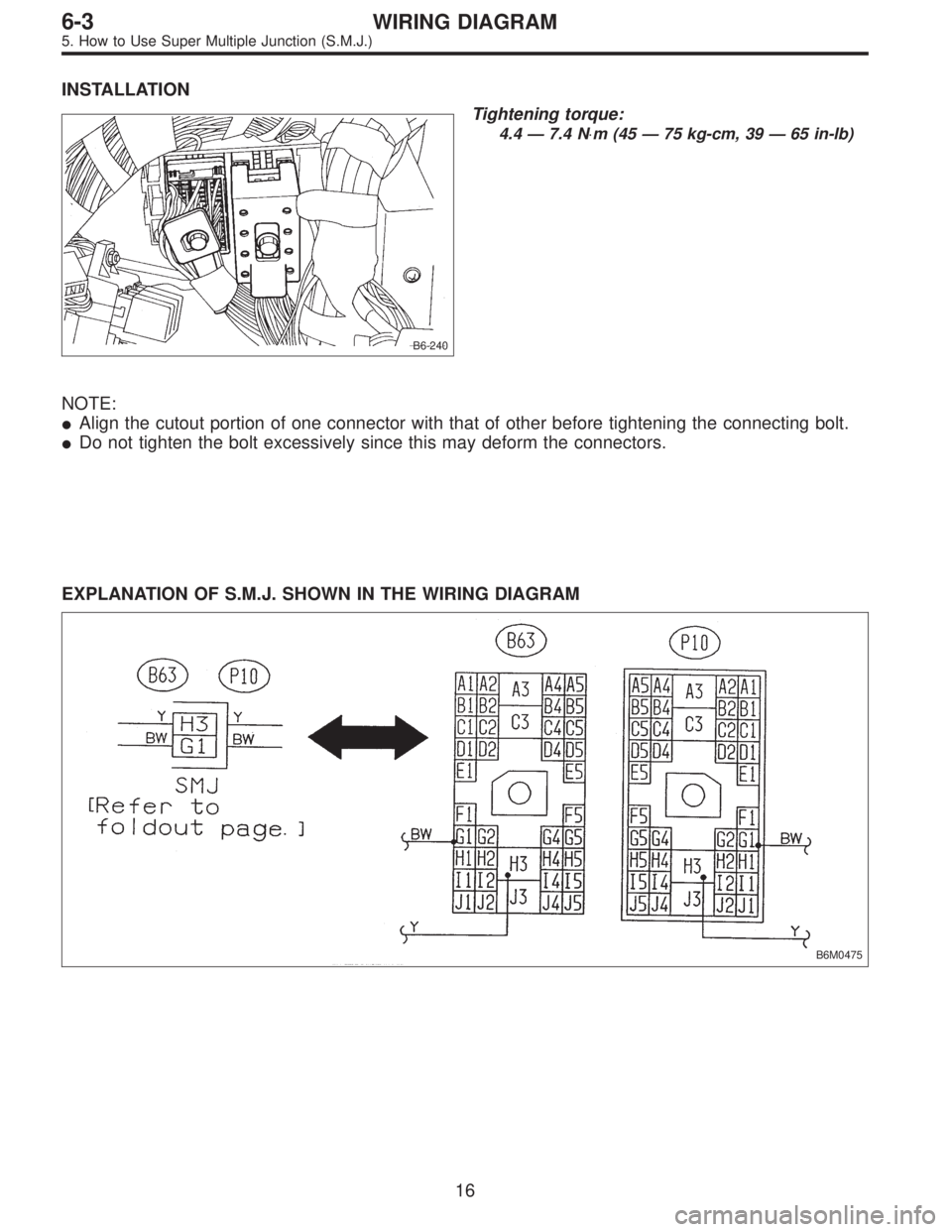

INSTALLATION
B6-240
Tightening torque:
4.4 — 7.4 N⋅m (45 — 75 kg-cm, 39 — 65 in-lb)
NOTE:
Align the cutout portion of one connector with that of other before tightening the connecting bolt.
Do not tighten the bolt excessively since this may deform the connectors.
EXPLANATION OF S.M.J. SHOWN IN THE WIRING DIAGRAM
B6M0475
16
6-3WIRING DIAGRAM
5. How to Use Super Multiple Junction (S.M.J.)
Page 2103 of 2248

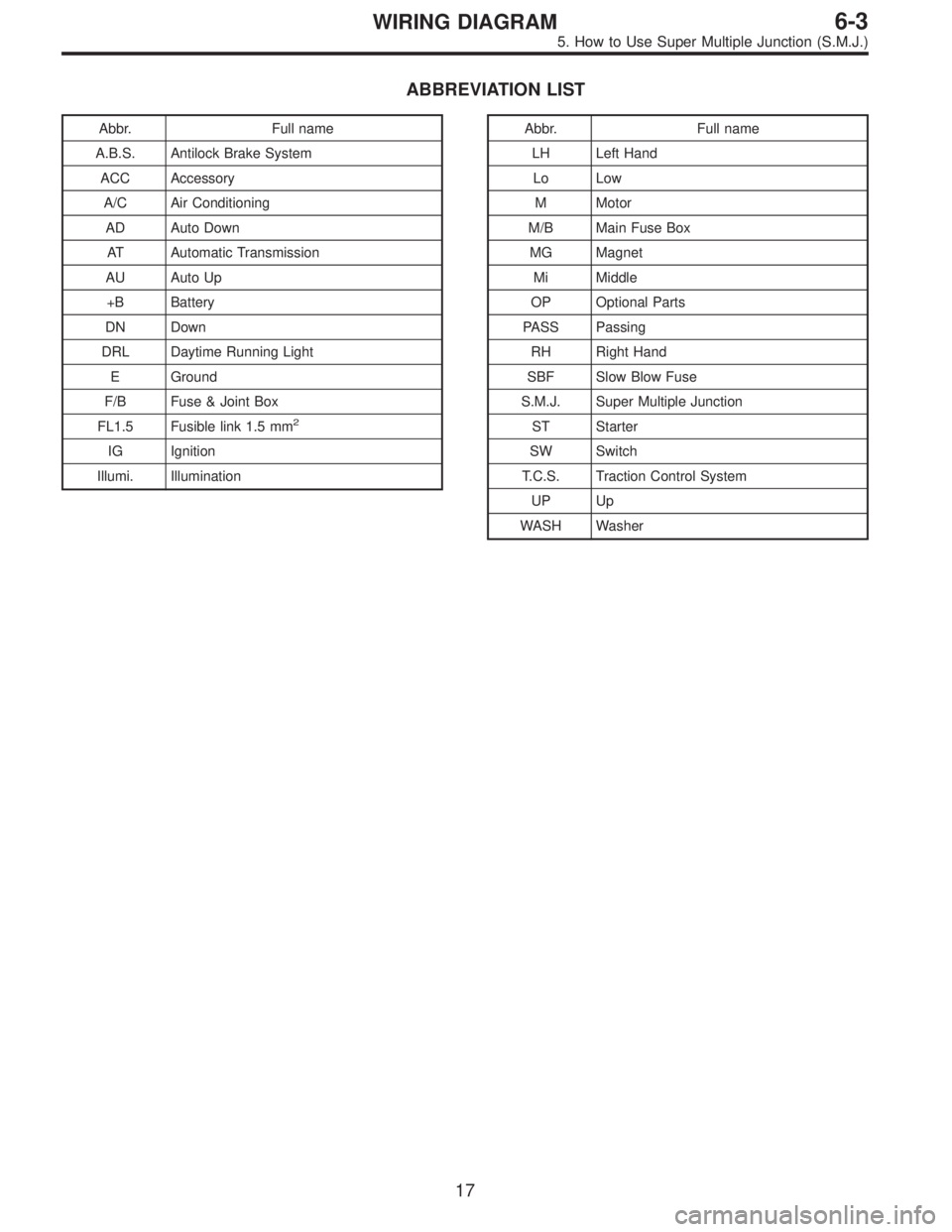

ABBREVIATION LIST
Abbr. Full name
A.B.S. Antilock Brake System
ACC Accessory
A/C Air Conditioning
AD Auto Down
AT Automatic Transmission
AU Auto Up
+B Battery
DN Down
DRL Daytime Running Light
E Ground
F/B Fuse & Joint Box
FL1.5 Fusible link 1.5 mm
2
IG Ignition
Illumi. Illumination
Abbr. Full name
LH Left Hand
Lo Low
M Motor
M/B Main Fuse Box
MG Magnet
Mi Middle
OP Optional Parts
PASS Passing
RH Right Hand
SBF Slow Blow Fuse
S.M.J. Super Multiple Junction
ST Starter
SW Switch
T.C.S. Traction Control System
UP Up
WASH Washer
17
6-3WIRING DIAGRAM
5. How to Use Super Multiple Junction (S.M.J.)
Page 2104 of 2248
6. Wiring Diagram
1. POWER SUPPLY ROUTING
LHD model
BU01-01A
18
6-3WIRING DIAGRAM
6. Wiring Diagram
