Page 1633 of 2000
POWER STEERING – ELECTRONIC POWER STEERING SYSTEMPS–33
PS
(a) Disconnect the A1 power steering ECU connector.
(b) Measure the voltage of the wire harness side connector.
Standard voltage
NG
OK
2CHECK WIRE HARNESS (BATTERY - POWER STEERING ECU)
F100915E03
Tester Connection Specified Condition
A1 -1 (PIG) - A1-2 (PGND) 10 to 14 V
REPAIR OR REPLACE HARNESS AND
CONNECTOR
REPLACE POWER STEERING ECU
Page 1634 of 2000
AC–6AIR CONDITIONING – AIR CONDITIONING SYSTEM (for Automatic Air Conditioning Sys-
tem)
AC

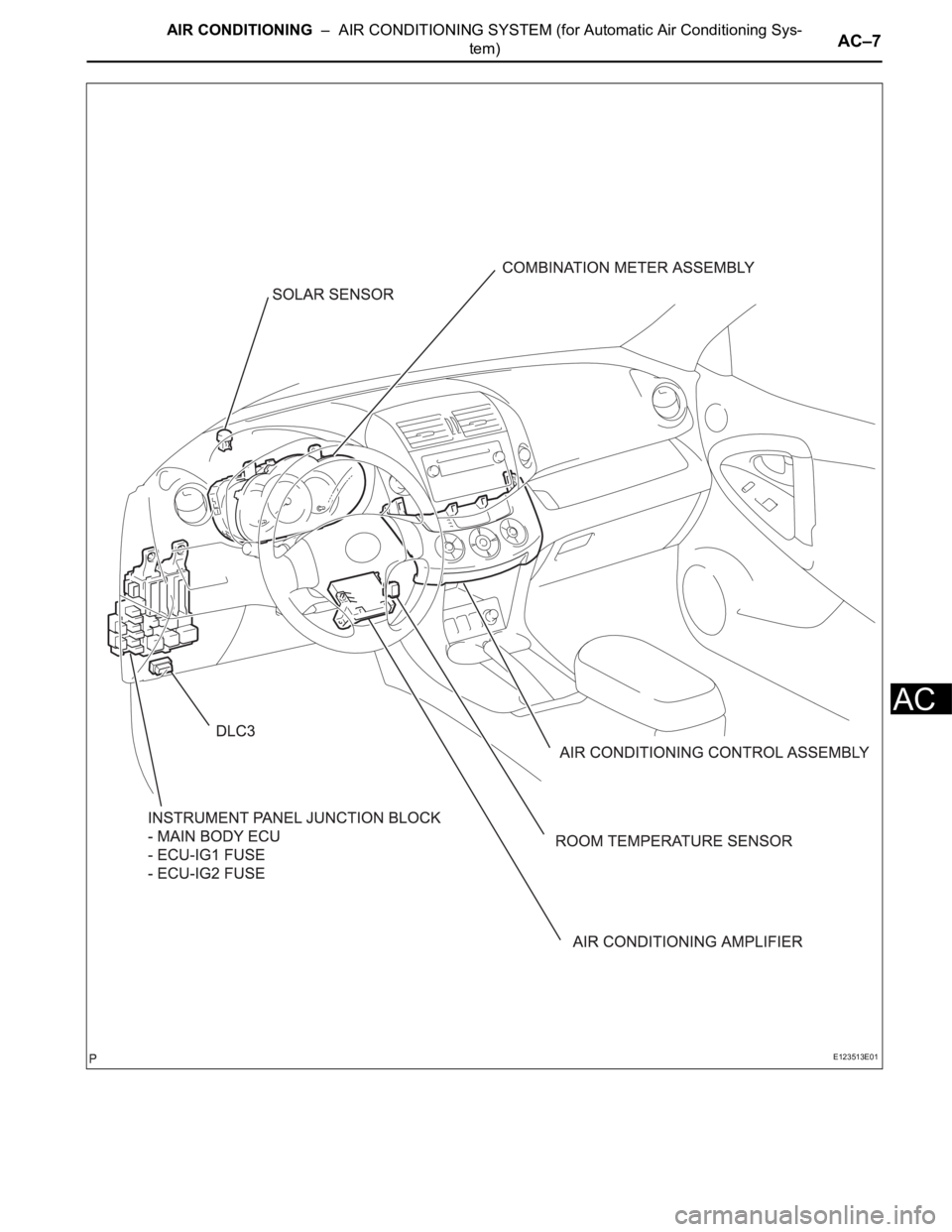

PARTS LOCATION
(2006/01- )
E123512E03
Page 1635 of 2000
AIR CONDITIONING – AIR CONDITIONING SYSTEM (for Automatic Air Conditioning Sys-
tem)AC–7
AC
E123513E01

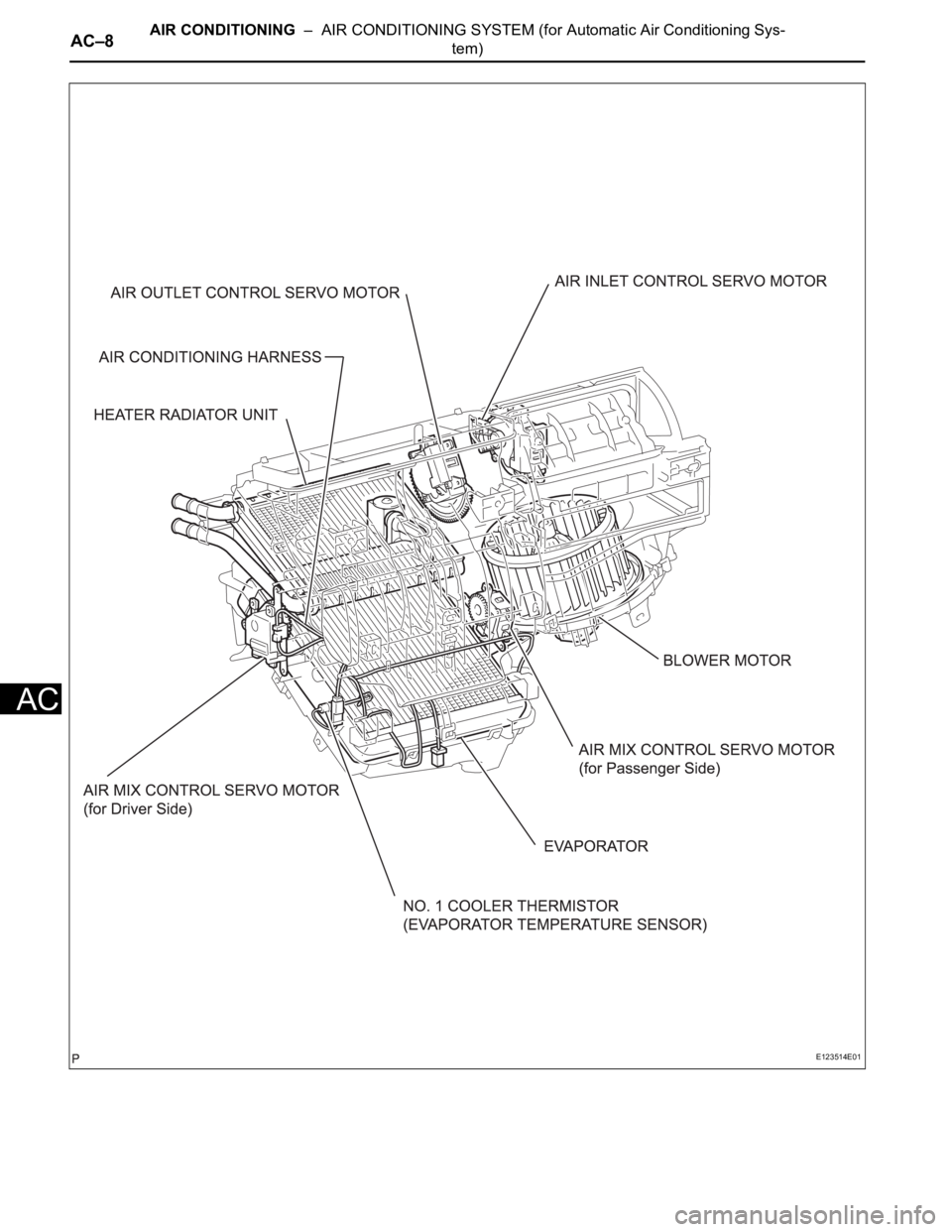

Page 1636 of 2000
AC–8AIR CONDITIONING – AIR CONDITIONING SYSTEM (for Automatic Air Conditioning Sys-
tem)
AC
E123514E01
Page 1637 of 2000
AIR CONDITIONING – AIR CONDITIONING SYSTEM (for Automatic Air Conditioning Sys-
tem)AC–9
AC

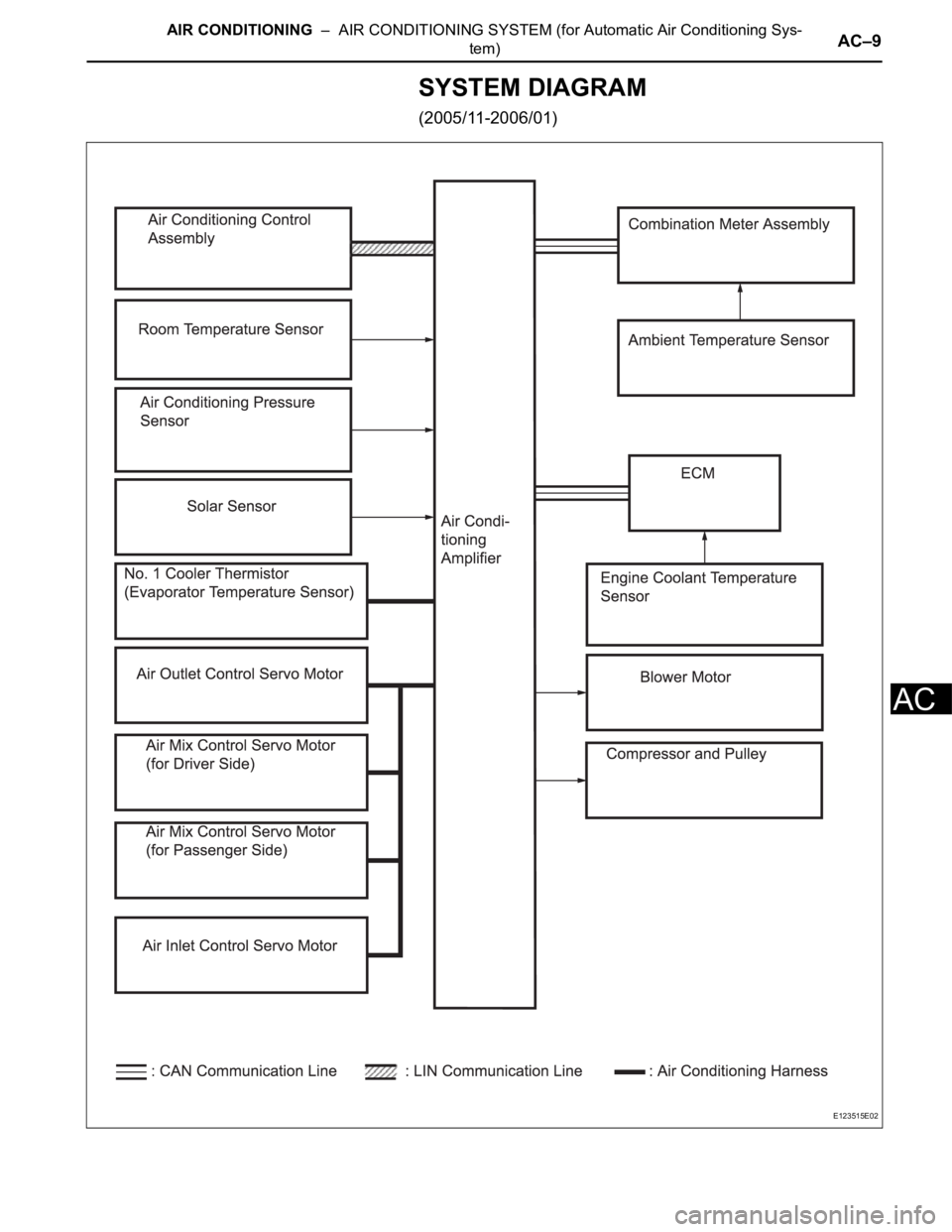

SYSTEM DIAGRAM
(2005/11-2006/01)
E123515E02
Page 1638 of 2000

AC–10AIR CONDITIONING – AIR CONDITIONING SYSTEM (for Automatic Air Conditioning Sys-
tem)
AC
Communication table
Sender Receiver Signal Communication Line
Air conditioning amplifier ECMA/C compressor control signal
CAN Idle up request signal
External variable control solenoid
current signal
Cooling fan motor driving request
signal
Ambient temperature signal
Air conditioning amplifier Air conditioning control assemblyFront panel indication signal
LIN AUTO indication signal
A/C indication signal
MODE indication signal
REC indication signal
FRS indication signal
RDEF indication signal
Blower level indication signal
Set temperature indication signal
Combination meter assembly Air conditioning amplifierVehicle speed signal
CAN
Ambient temperature signal
ECM Air conditioning amplifierEngine revolution speed signal
CAN Engine coolant temperature
signal
A/C control cut signal
Variable control prohibition signal
Air conditioning control assembly Air conditioning amplifierAUTO switch signal
LIN OFF switch signal
A/C switch signal
DEF switch signal
MODE switch signal
RDEF switch signal
Blower switch signal (FAN+, FAN-
)
Set temperature switch signal
(UP, DOWN)
Page 1639 of 2000
AIR CONDITIONING – AIR CONDITIONING SYSTEM (for Automatic Air Conditioning Sys-
tem)AC–11
AC

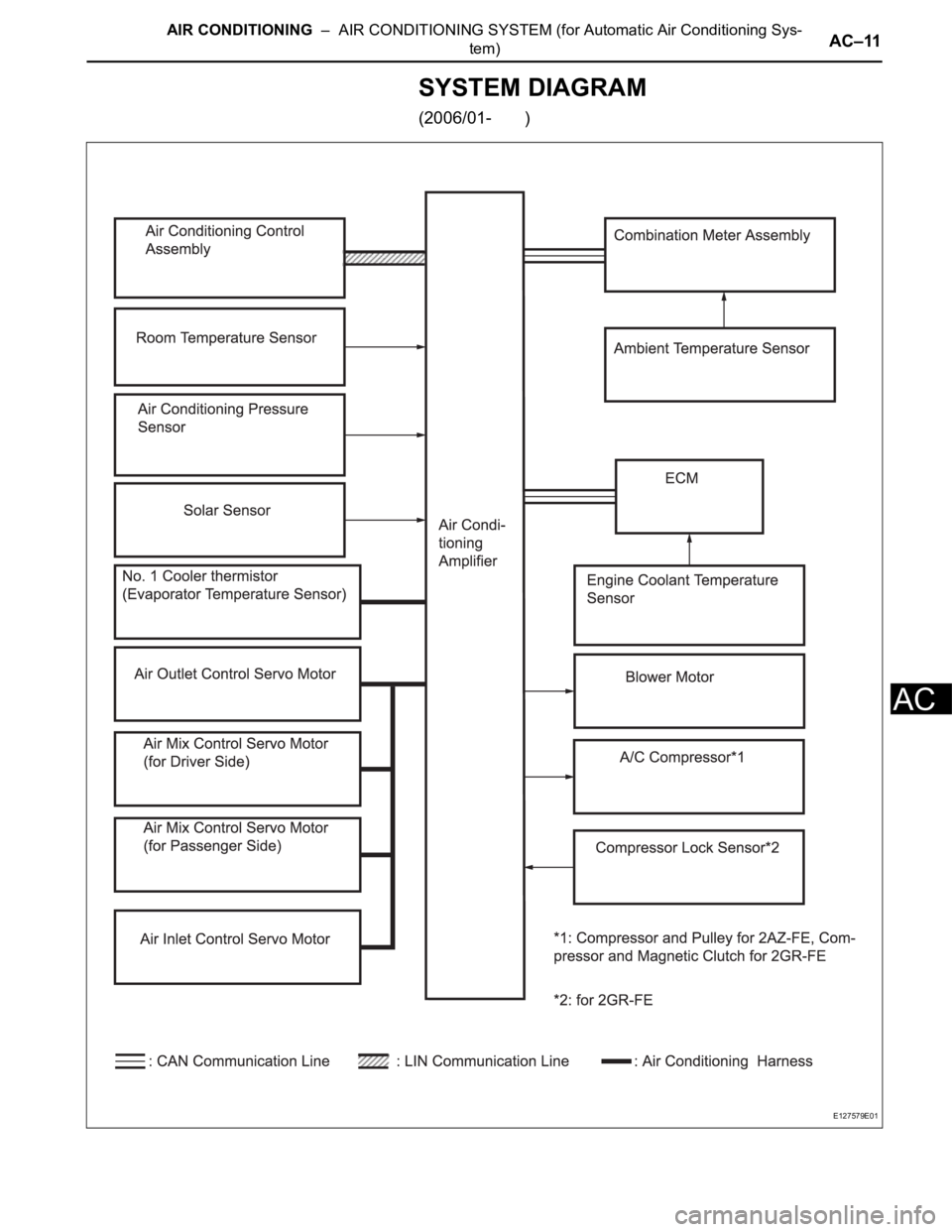

SYSTEM DIAGRAM
(2006/01- )
E127579E01
Page 1640 of 2000

AC–12AIR CONDITIONING – AIR CONDITIONING SYSTEM (for Automatic Air Conditioning Sys-
tem)
AC
Communication table
Sender Receiver Signal Communication Line
Air conditioning amplifier ECMA/C compressor control signal
CAN Idle up request signal
External variable control solenoid
current signal
Cooling fan motor driving request
signal
Ambient temperature signal
Air conditioning amplifier Air conditioning control assemblyFront panel indication signal
LIN AUTO indication signal
A/C indication signal
MODE indication signal
REC indication signal
FRS indication signal
RDEF indication signal
Blower level indication signal
Set temperature indication signal
Combination meter assembly Air conditioning amplifierVehicle speed signal
CAN
Ambient temperature signal
ECM Air conditioning amplifierEngine revolution speed signal
CAN Engine coolant temperature
signal
A/C control cut signal
Variable control prohibition signal
Air conditioning control assembly Air conditioning amplifierAUTO switch signal
LIN OFF switch signal
A/C switch signal
DEF switch signal
MODE switch signal
RDEF switch signal
Blower switch signal (FAN+, FAN-
)
Set temperature switch signal
(UP, DOWN)
