Page 2465 of 2572

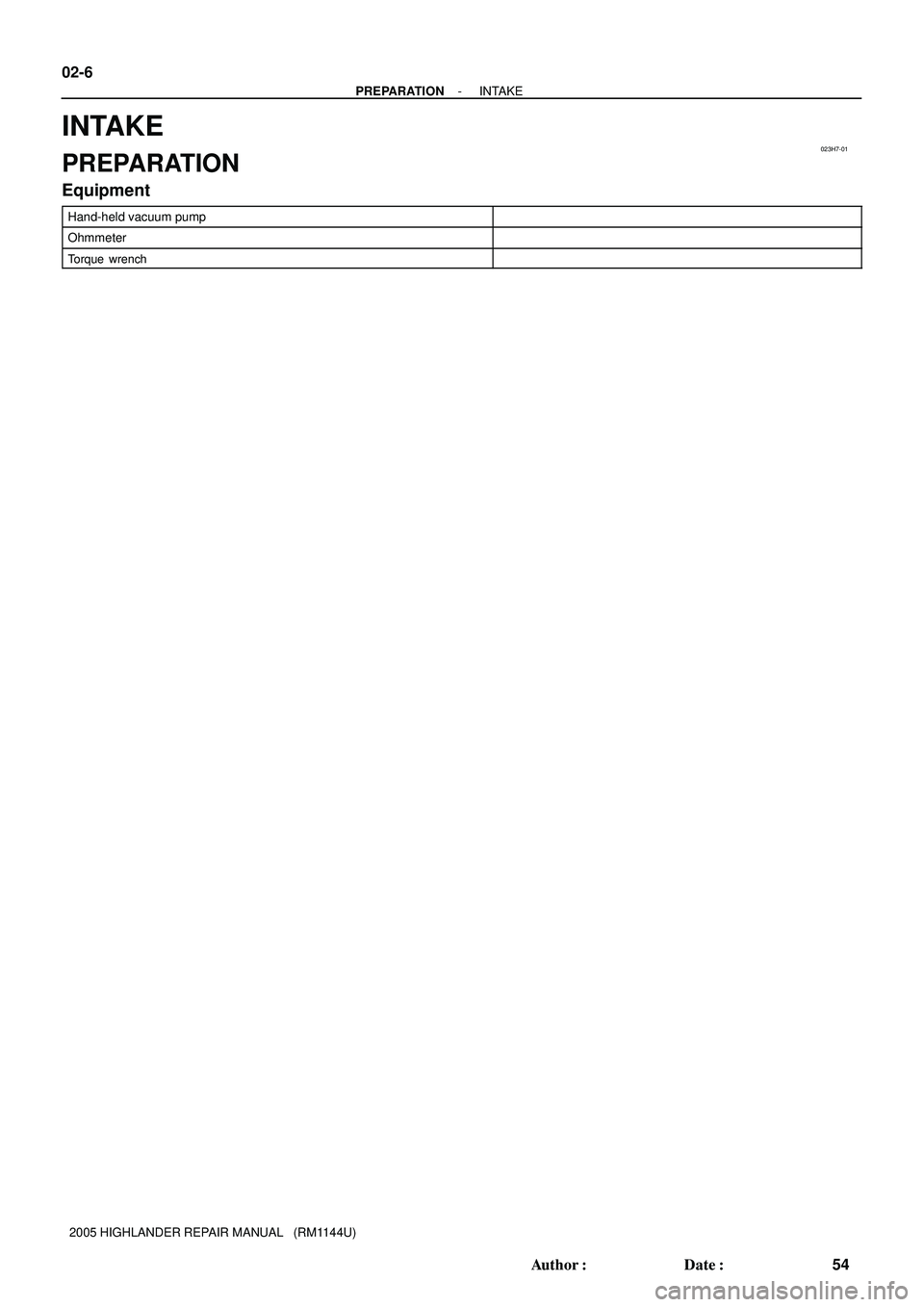

TOYOTA HIGHLANDER 2001 Service Repair Manual 023H7-01
02-6
- PREPARATIONINTAKE
54 Author: Date:
2005 HIGHLANDER REPAIR MANUAL (RM1144U)
INTAKE
PREPARATION
Equipment
Hand-held vacuum pump
Ohmmeter
Torque wrench

Page 2466 of 2572

TOYOTA HIGHLANDER 2001 Service Repair Manual 0305T-04
03-2

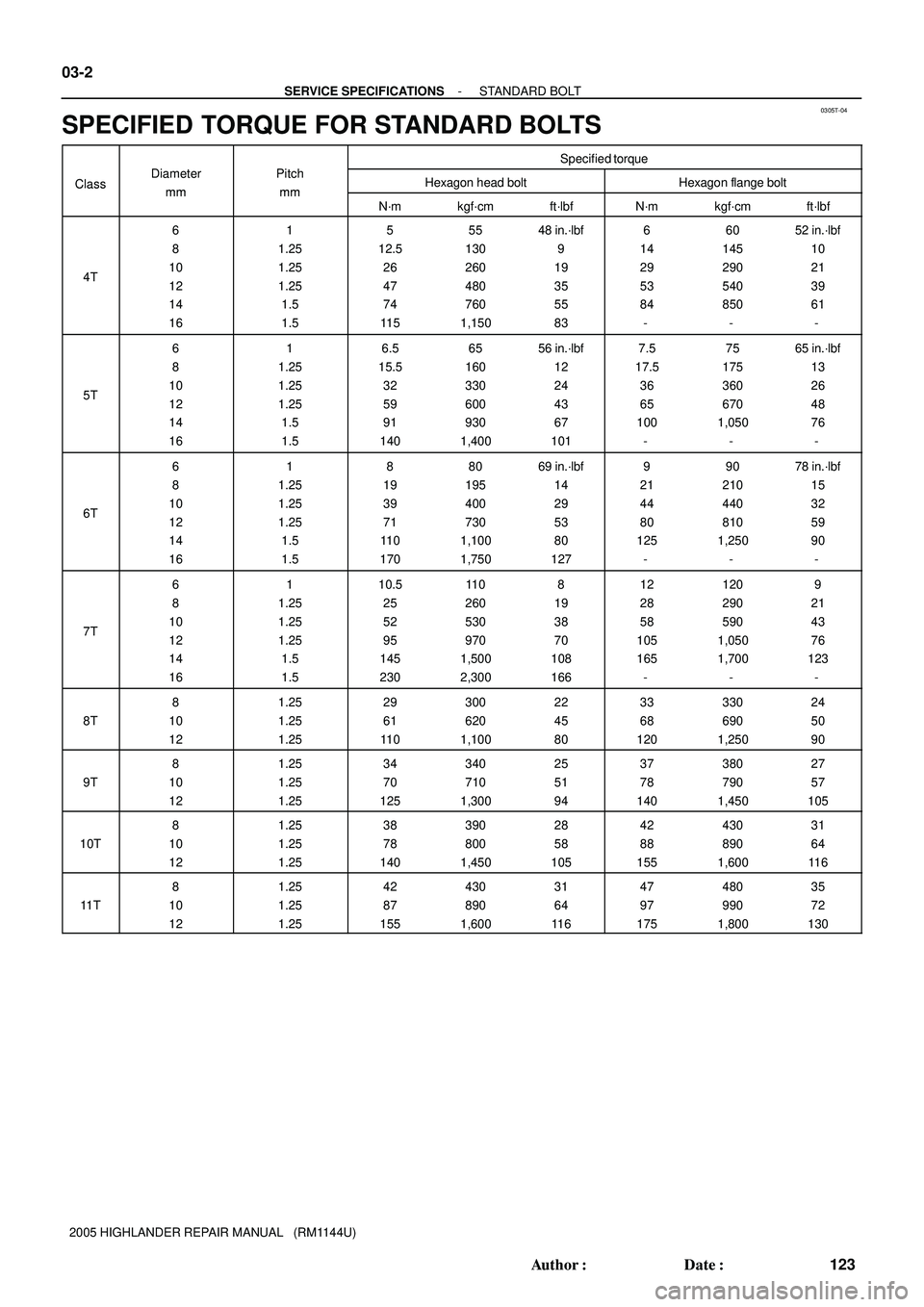

- SERVICE SPECIFICATIONSSTANDARD BOLT
123 Author: Date:
2005 HIGHLANDER REPAIR MANUAL (RM1144U)
SPECIFIED TORQUE FOR STANDARD BOLTS
Specified torque
ClassDiameter
mm
Pitch
mmHexagon

Page 2467 of 2572

TOYOTA HIGHLANDER 2001 Service Repair Manual 120E5-01
A88556
Carbon Filter
Charcoal Canister Filter
VSV for CCV ECM
Charcoal Canister Refueling Valve
Restrictor Passage Vapor Pressure Sensor
Fuel Tank
Purge Line
Fresh Air Line EVAP
Service Port

Page 2468 of 2572

TOYOTA HIGHLANDER 2001 Service Repair Manual 2005 HIGHLANDER (EWD592U)
60
H SYSTEM CIRCUITS
2005 HIGHLANDER
ELECTRICAL WIRING DIAGRAM
SYSTEM CIRCUITS
Page
Air Conditioning (Automatic A/C) . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2005 HIGHLANDER (EWD592U)
60
H SYSTEM CIRCUITS
2005 HIGHLANDER
ELECTRICAL WIRING DIAGRAM
SYSTEM CIRCUITS
Page
Air Conditioning (Automatic A/C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
298
Air Conditioning (Manual A/C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304
Audio System (6 Speaker) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
Audio System (8 Speaker) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272
Automatic Glare-Resistant EC Mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264
Automatic Light Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Back-Up Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Cigarette Lighter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244
Combination Meter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282
Cruise Control (2AZ-FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Cruise Control (3MZ-FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Door Lock Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Electronically Controlled Transmission and A/T Indicator (2AZ-FE) . . . . . . 110
Electronically Controlled Transmission and A/T Indicator (3MZ-FE) . . . . . . 102
Engine Control (2AZ-FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Engine Control (3MZ-FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Engine Immobilizer System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Front Deicer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
Front Fog Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Front Wiper and Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220
Garage Door Opener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250
Headlight (w/ Daytime Running Light) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Headlight (w/o Daytime Running Light) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Ignition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Illumination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Interior Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Key Reminder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
Light Auto Turn Off System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Mirror Heater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
Moon Roof . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Multiplex Communication System (BEAN Bus) . . . . . . . . . . . . . . . . . . . . . . . . . 258
Multiplex Communication System (CAN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
Navigation System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266
Power Outlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246
Power Seat (Driver's Seat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234
Power Seat (Front Passenger's Seat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
Power Source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Power Window . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Radiator Fan and Condenser Fan (2AZ-FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294
Radiator Fan and Condenser Fan (3MZ-FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
Rear Heater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 312
Rear Window Defogger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252
Rear Wiper and Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
Remote Control Mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Seat Belt Warning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226

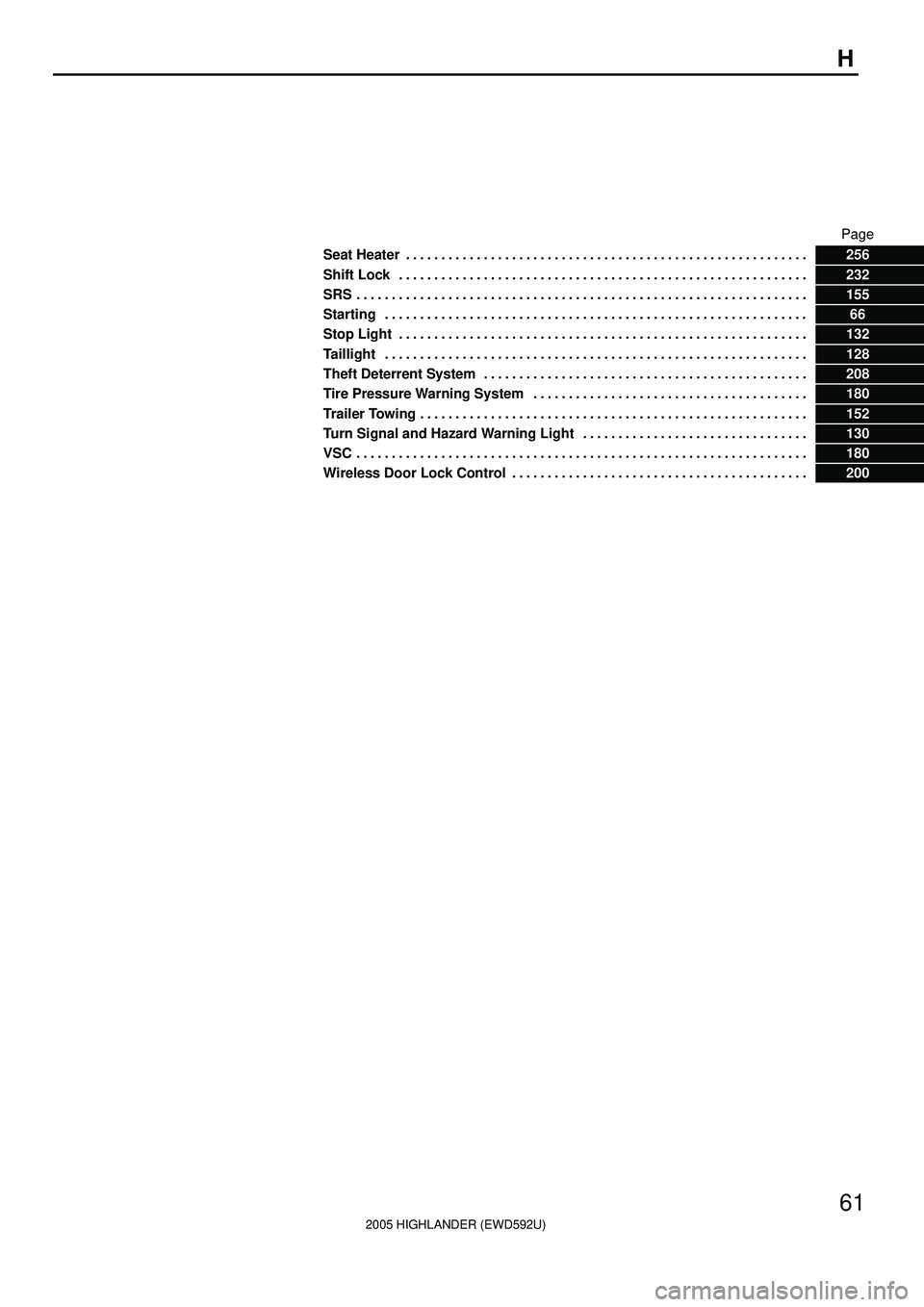

Page 2469 of 2572

TOYOTA HIGHLANDER 2001 Service Repair Manual 2005 HIGHLANDER (EWD592U)
61
H
Page
Seat Heater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
256
Shift Lock . . . . . . . . . . .

Page 2470 of 2572

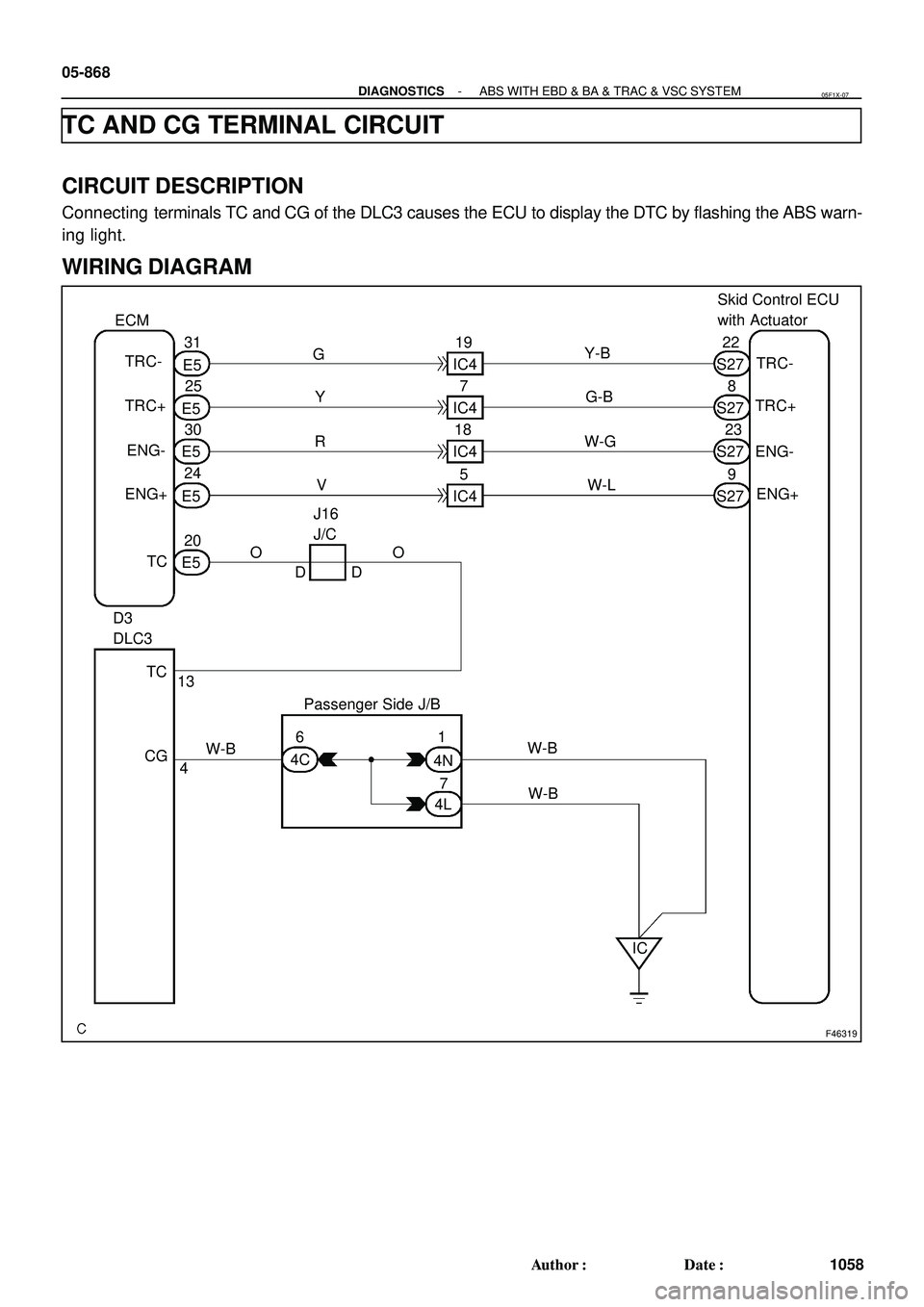

TOYOTA HIGHLANDER 2001 Service Repair Manual F46319
Skid Control ECU
with Actuator
Passenger Side J/BENG+ TRC-
TRC+
ENG-
CG D3
DLC3
W-BY-B
W-B TC TRC-
TRC+
ENG-
ENG+ ECM
E5
24Y G
V R
E531
E525
E5
3022
S27
8
23
9
4
4L1
4N
7 4C6
IC IC4
E5
20
TCIC4

Page 2471 of 2572

TOYOTA HIGHLANDER 2001 Service Repair Manual C52361
TC
CGD3
DLC3
I37937
TCD3
DLC3
Wire Harness View
E5
ECM
TC
- DIAGNOSTICSABS WITH EBD & BA & TRAC & VSC SYSTEM
05-869
1059 Author: Date:

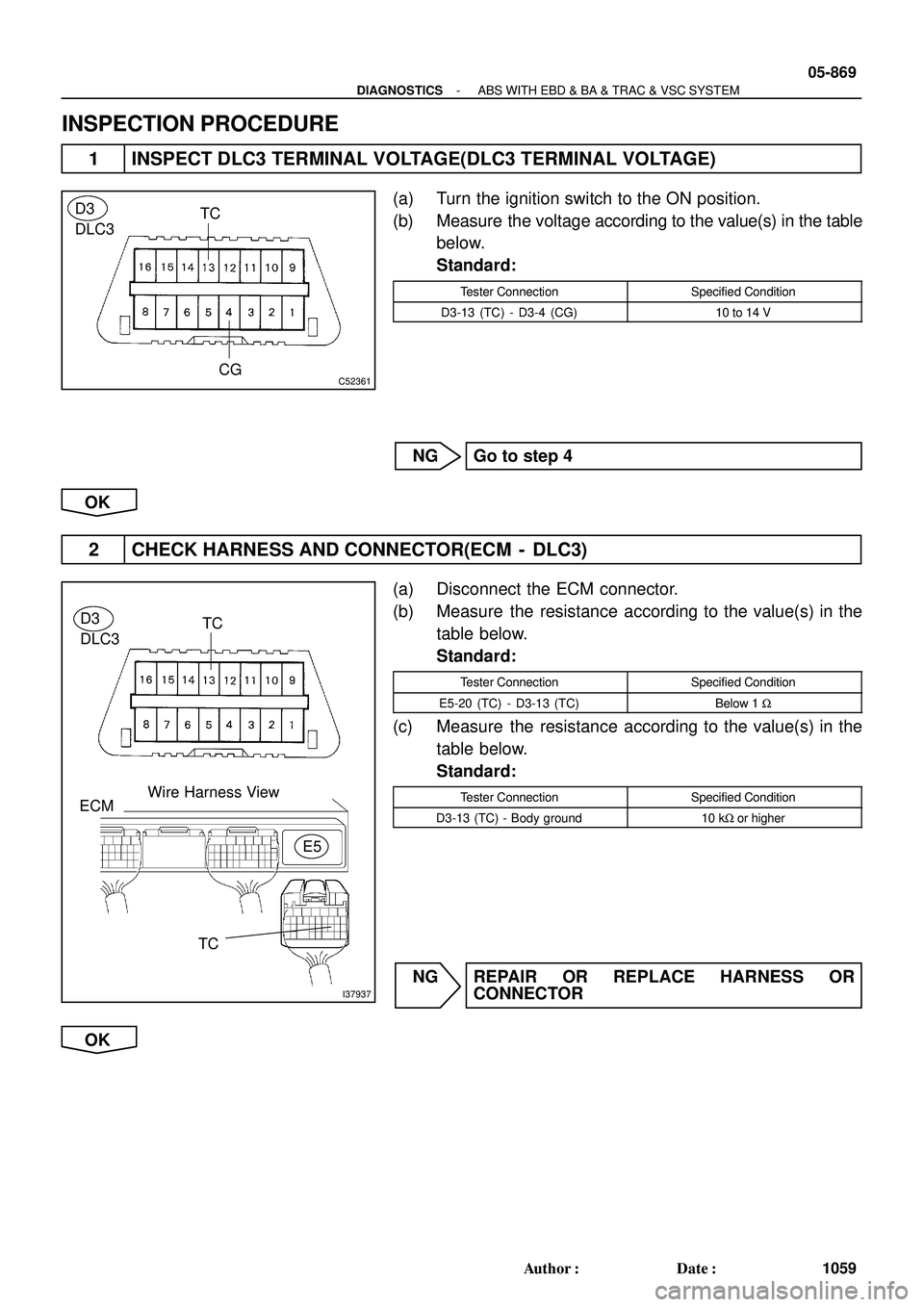

INSPECTION PROCEDURE
1 INSPECT DLC3 TERMINAL VOLTAGE(DLC

Page 2472 of 2572

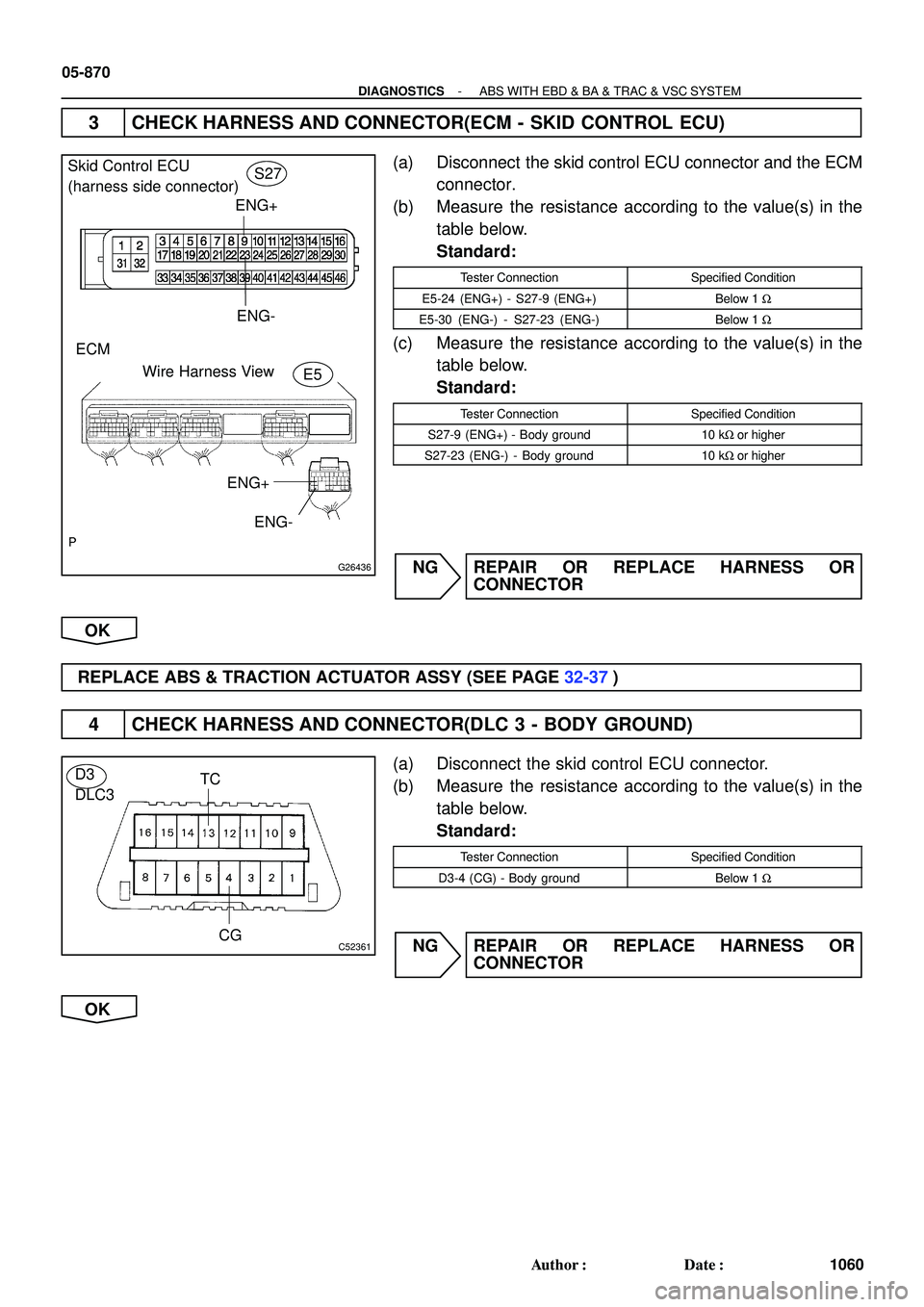

TOYOTA HIGHLANDER 2001 Service Repair Manual G26436
Wire Harness View
E5
S27
ENG+
ENG-
ENG- ENG+
Skid Control ECU
(harness side connector)
ECM
C52361
TC
CGD3
DLC3
05-870
- DIAGNOSTICSABS WITH EBD & BA & TRAC & VSC SYSTEM
1060 Author: Date:
3 C

Load next 8 pages
