2019 Hyundai Santa Fe Betriebsanleitung (in German)

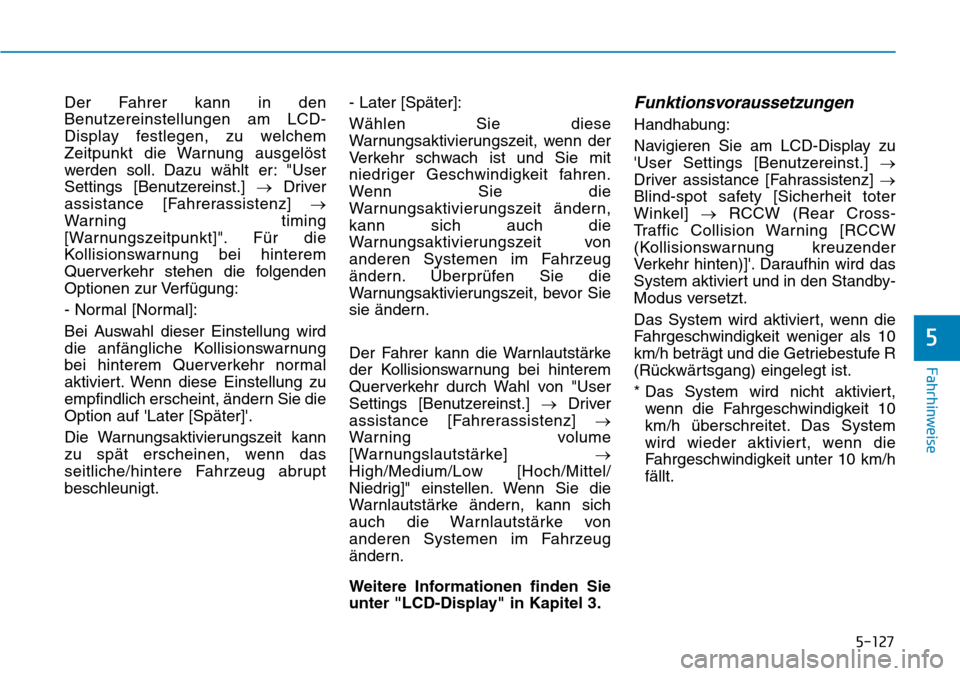

5-127
Fahrhinweise
5
Der Fahrer kann in den
Benutzereinstellungen am LCD-
Display festlegen, zu welchem
Zeitpunkt die Warnung ausgelöst
werden soll. Dazu wählt er: "User
Settings [Benutzereinst.] →Driver
assistance [Fahrerassistenz] →
Warning timing
[Warnungszeitpunkt]". Für die
Kollisionswarnung bei hinterem
Querverkehr stehen die folgenden
Optionen zur Verfügung:
- Normal [Normal]:
Bei Auswahl dieser Einstellung wird
die anfängliche Kollisionswarnung
bei hinterem Querverkehr normal
aktiviert. Wenn diese Einstellung zu
empfindlich erscheint, ändern Sie die
Option auf 'Later [Später]'.
Die Warnungsaktivierungszeit kann
zu spät erscheinen, wenn das
seitliche/hintere Fahrzeug abrupt
beschleunigt.- Later [Später]:
Wählen Sie diese
Warnungsaktivierungszeit, wenn der
Verkehr schwach ist und Sie mit
niedriger Geschwindigkeit fahren.
Wenn Sie die
Warnungsaktivierungszeit ändern,
kann sich auch die
Warnungsaktivierungszeit von
anderen Systemen im Fahrzeug
ändern. Überprüfen Sie die
Warnungsaktivierungszeit, bevor Sie
sie ändern.
Der Fahrer kann die Warnlautstärke
der Kollisionswarnung bei hinterem
Querverkehr durch Wahl von "User
Settings [Benutzereinst.] →Driver
assistance [Fahrerassistenz] →
Warning volume
[Warnungslautstärke] →
High/Medium/Low [Hoch/Mittel/
Niedrig]" einstellen. Wenn Sie die
Warnlautstärke ändern, kann sich
auch die Warnlautstärke von
anderen Systemen im Fahrzeug
ändern.
Weitere Informationen finden Sie
unter "LCD-Display" in Kapitel 3.Funktionsvoraussetzungen
Handhabung:
Navigieren Sie am LCD-Display zu
'User Settings [Benutzereinst.] →
Driver assistance [Fahrassistenz] →
Blind-spot safety [Sicherheit toter
Winkel] →RCCW (Rear Cross-
Traffic Collision Warning [RCCW
(Kollisionswarnung kreuzender
Verkehr hinten)]'. Daraufhin wird das
System aktiviert und in den Standby-
Modus versetzt.
Das System wird aktiviert, wenn die
Fahrgeschwindigkeit weniger als 10
km/h beträgt und die Getriebestufe R
(Rückwärtsgang) eingelegt ist.
* Das System wird nicht aktiviert,
wenn die Fahrgeschwindigkeit 10
km/h überschreitet. Das System
wird wieder aktiviert, wenn die
Fahrgeschwindigkeit unter 10 km/h
fällt.

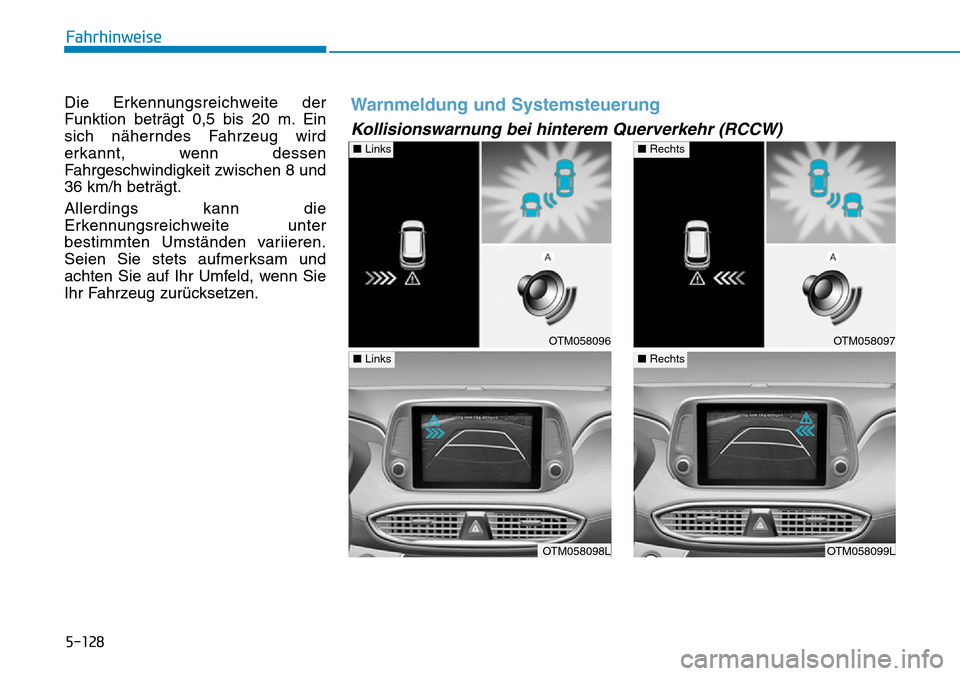

5-128
Fahrhinweise
Die Erkennungsreichweite der
Funktion beträgt 0,5 bis 20 m. Ein
sich näherndes Fahrzeug wird
erkannt, wenn dessen
Fahrgeschwindigkeit zwischen 8 und
36 km/h beträgt.
Allerdings kann die
Erkennungsreichweite unter
bestimmten Umständen variieren.
Seien Sie stets aufmerksam und
achten Sie auf Ihr Umfeld, wenn Sie
Ihr Fahrzeug zurücksetzen.
Warnmeldung und Systemsteuerung
Kollisionswarnung bei hinterem Querverkehr (RCCW)
OTM058096
■Links
OTM058098L
■Links
OTM058097
■Rechts
OTM058099L
■Rechts

5-129
Fahrhinweise
5
Wenn das von den Sensoren
erkannte Fahrzeug von hinten
links/rechts auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal, die
Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Wenn der Rückansichtmonitor
aktiviert ist, erscheint darüber hinaus
eine Meldung auf dem Audio- oder
AVN-Bildschirm.
Die Warnung wird deaktiviert, wenn:
- wenn das hinten links/rechts
fahrende Fahrzeug nicht mehr in
Erkennungsreichweite fährt.
- sich das Fahrzeug direkt hinter
Ihrem Fahrzeug befindet.
- das Fahrzeug sich nicht auf Ihr
Fahrzeug zubewegt.
- die Geschwindigkeit des sich
nähernden Fahrzeugs abnimmt.
•Fahren Sie auch dann
vorsichtig, wenn das
Fahrzeug mit der
Kollisionswarnung bei
hinterem Querverkehr
ausgestattet ist. Verlassen Sie
sich nicht ausschließlich auf
das System und behalten Sie
Ihr Umfeld im Auge, bevor Sie
mit dem Fahrzeug
zurücksetzen.
•Das Ausführen der
Bremsregelung liegt in der
Verantwortung des Fahrers.
VORSICHT
•Wenn die Betriebsbedingung
der Kollisionswarnung bei
hinterem Querverkehr erfüllt
ist, erfolgt die Warnung jedes
Mal, wenn sich ein Fahrzeug
Ihrem gestoppten Fahrzeug (0
km/h Fahrgeschwindigkeit)
von der Seite/von hinten
nähert.
•Die Systemwarnung oder der
Bremseingriff funktionieren
möglicherweise nicht
ordnungsgemäß, wenn der
Bereich links/rechts vom
hinteren Stoßfänger von
einem Fahrzeug oder
Hindernis blockiert.
•Der Fahrer muss stets
besonders aufmerksam
bleiben, egal ob die
Warnleuchte am
Außenspiegel aufleuchtet
oder ein Warnton ertönt oder
nicht.
•Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des Systems
beeinträchtigen.
•Die Warnung der
Kollisionswarnung bei
hinterem Querverkehr
(RCCW) ist möglicherweise
nicht zu hören, wenn andere
Systemwarnungen aktiv sind.
ACHTUNG

5-130
Fahrhinweise
Erkennungssensor
Die hinteren Radare sind Sensoren,
die sich in den hinteren Stoßfängern
befinden und die Bereich an der
Seite und hinten erfassen. Halten
Sie den Heckstoßfänger stets
sauber, damit das System
ordnungsgemäß funktioniert.
•Fahren Sie mit äußerster
Aufmerksamkeit. Je nach
Fahrsituation funktionieren
die Kollisionswarnung bei
hinterem Querverkehr
möglicherweise nicht
ordnungsgemäß.
•Der Kollisionswarnung bei
hinterem Querverkehr stellt
lediglich eine
Komfortfunktion dar und ist
kein Ersatz für sicheres
Fahrverhalten. Fahren Sie
stets vorsichtig, damit Sie
nicht von bestimmten
Situationen überrascht
werden. Achten Sie stets auf
die Straßenverhältnisse.
OTM058036
•Das System funktioniert unter
Umständen nicht
ordnungsgemäß, wenn der
Stoßfänger beschädigt,
ausgetauscht oder repariert
wurde.
•Das System schaltet sich
möglicherweise aufgrund
starker elektromagnetischer
Wellen ab.
•Halten Sie die Sensoren
immer sauber.
•Versuchen Sie niemals die
Kameraeinheit zu zerlegen
und setzen Sie die Kamera
keinen Stößen aus.
•Behandeln Sie den
Radarsensor bzw. die
Sensorabdeckung nicht mit
Gewalt. Wenn der Sensor
aufgrund von
Gewalteinwirkung nicht mehr
richtig positioniert ist,
funktioniert das System
möglicherweise nicht
ordnungsgemäß. In diesem
Fall wird keine Warnmeldung
angezeigt. In diesem Fall
empfehlen wir, das Fahrzeug
in einer HYUNDAI-
Vertragswerkstatt inspizieren
zu lassen.
ACHTUNG

5-131
Fahrhinweise
5
Blind-Spot Collision Warning
(BCW) system disabled.
Radar blocked [Toter Winkel
Kollisions-warnsystem
abgebrochen. Radar blockiert.]
• Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in
denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.- Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am
Heckstoßfänger nicht von Schmutz
oder Schnee verdeckt werden.
Entfernen Sie jegliche Art von
Schmutz, Schnee oder Fremdkörper,
die den Betrieb der Radarsensoren
beeinträchtigen könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
•Bringen Sie keine
Fremdkörper wie z.B.
Aufkleber oder eine
Stoßfängerverkleidung in der
Nähe des Radarsensors an
und benutzen Sie keinen Lack
im Sensorbereich.
Andernfalls kann die Leistung
des Sensors beeinträchtigt
werden.
OIK057092L

5-132
Fahrhinweise
Check Blind-Spot Collision
Warning (BCW) system
[Toter Winkel Kollisionswarn-
system prüfen]
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die
Schalterleuchte erlischt. Das System
wird automatisch abgeschaltet.
RCCW funktionieren nicht, wenn das
BCW-System aufgrund einer
Störung ausgeschaltet ist. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder
Hindernisse erkennt.
• Es ist ein Anhänger angehängt
oder ein Träger montiert.
• Das Fahrzeug wird bei schlechtem
Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
• Der Sensor ist durch Regen,
Schnee, Schlamm usw.
verschmutzt.
• Am Heckstoßfänger sind im
Bereich des Sensors Aufkleber
angebracht oder eine
Stoßfängerverkleidung,
Fahrradträger usw. montiert.
• Der Heckstoßfänger ist beschädigt
oder der Sensor hat seine
ursprüngliche Lage verlassen.
• Die Höhe des Fahrzeugs hat sich
verändert (schwer beladener
Kofferraum, falscher
Reifenluftdruck usw.).• Die Temperatur des
Heckstoßfängers ist zu hoch.
• Wenn die Sensoren durch andere
Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt über eine
kurvige Straße.
• Der Straßenbelag (oder der
umgebende Boden enthält einen
anormal hohen Anteil an
metallischen Bestandteilen (z.B.
bedingt durch U-Bahnbau.
• In der Nähe des Fahrzeugs gibt es
ein feststehendes Hindernis, wie
z.B. eine Leitplanke.
• Beim Befahren von Steigungen
oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Fahren auf einer engen Straße, die
mit Bäumen gesäumt oder mit
Gras überwachsen ist.
• Fahren in ländlichen Gebieten, in
denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.
• Fahren auf einer nassen Straße.
OTM058151L

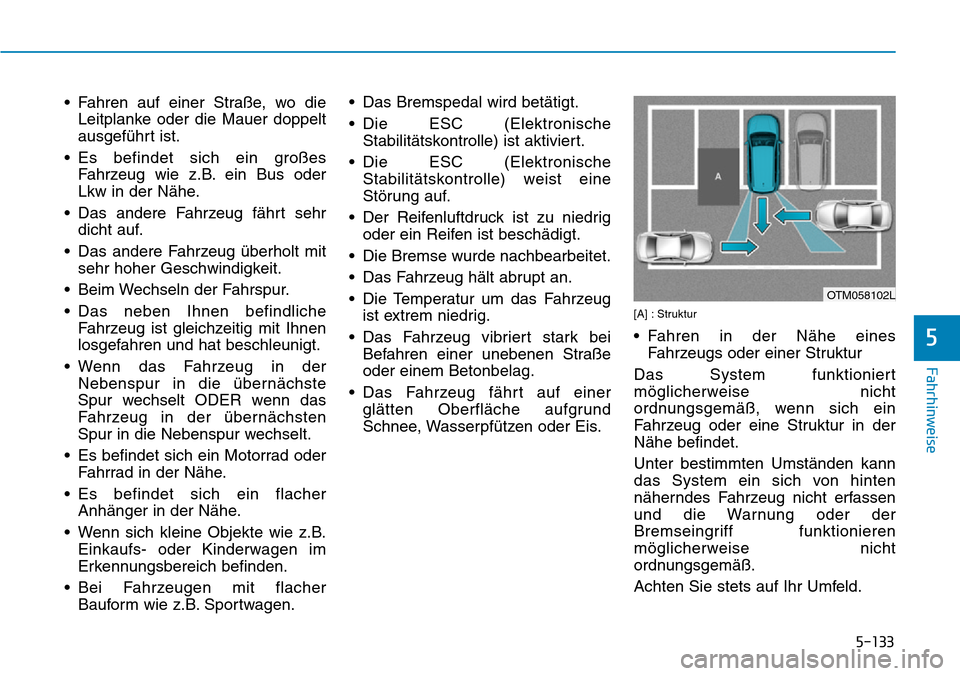

5-133
Fahrhinweise
5
• Fahren auf einer Straße, wo die
Leitplanke oder die Mauer doppelt
ausgeführt ist.
• Es befindet sich ein großes
Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Das andere Fahrzeug fährt sehr
dicht auf.
• Das andere Fahrzeug überholt mit
sehr hoher Geschwindigkeit.
• Beim Wechseln der Fahrspur.
• Das neben Ihnen befindliche
Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Wenn das Fahrzeug in der
Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
• Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
• Es befindet sich ein flacher
Anhänger in der Nähe.
• Wenn sich kleine Objekte wie z.B.
Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher
Bauform wie z.B. Sportwagen.• Das Bremspedal wird betätigt.
• Die ESC (Elektronische
Stabilitätskontrolle) ist aktiviert.
• Die ESC (Elektronische
Stabilitätskontrolle) weist eine
Störung auf.
• Der Reifenluftdruck ist zu niedrig
oder ein Reifen ist beschädigt.
• Die Bremse wurde nachbearbeitet.
• Das Fahrzeug hält abrupt an.
• Die Temperatur um das Fahrzeug
ist extrem niedrig.
• Das Fahrzeug vibriert stark bei
Befahren einer unebenen Straße
oder einem Betonbelag.
• Das Fahrzeug fährt auf einer
glätten Oberfläche aufgrund
Schnee, Wasserpfützen oder Eis.
[A] : Struktur
• Fahren in der Nähe eines
Fahrzeugs oder einer Struktur
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich ein
Fahrzeug oder eine Struktur in der
Nähe befindet.
Unter bestimmten Umständen kann
das System ein sich von hinten
näherndes Fahrzeug nicht erfassen
und die Warnung oder der
Bremseingriff funktionieren
möglicherweise nicht
ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.
OTM058102L

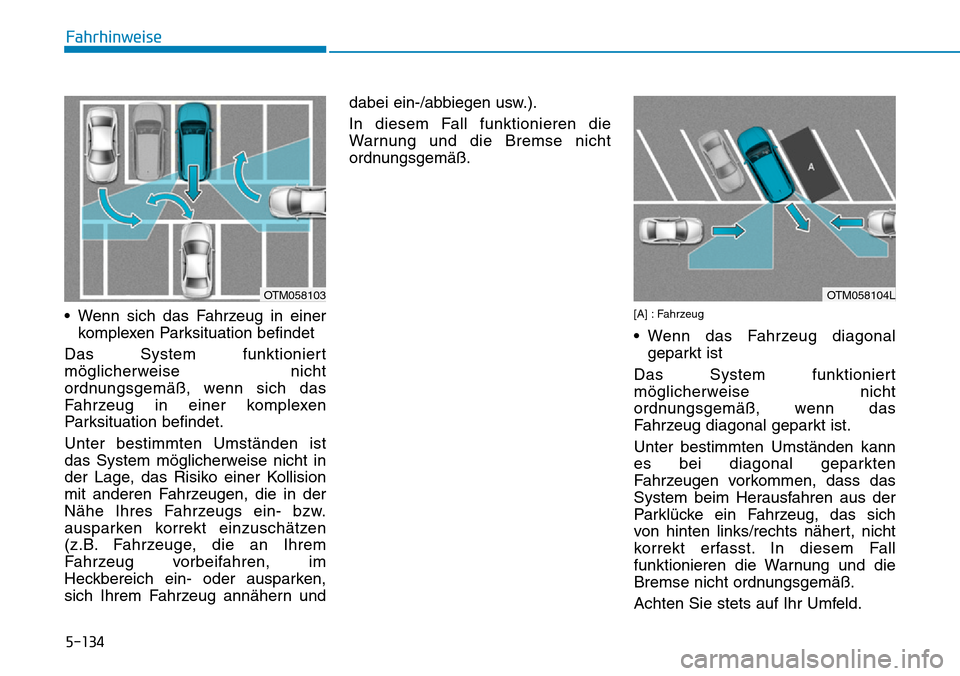

5-134
Fahrhinweise
• Wenn sich das Fahrzeug in einer
komplexen Parksituation befindet
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich das
Fahrzeug in einer komplexen
Parksituation befindet.
Unter bestimmten Umständen ist
das System möglicherweise nicht in
der Lage, das Risiko einer Kollision
mit anderen Fahrzeugen, die in der
Nähe Ihres Fahrzeugs ein- bzw.
ausparken korrekt einzuschätzen
(z.B. Fahrzeuge, die an Ihrem
Fahrzeug vorbeifahren, im
Heckbereich ein- oder ausparken,
sich Ihrem Fahrzeug annähern unddabei ein-/abbiegen usw.).
In diesem Fall funktionieren die
Warnung und die Bremse nicht
ordnungsgemäß.
[A] : Fahrzeug
• Wenn das Fahrzeug diagonal
geparkt ist
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn das
Fahrzeug diagonal geparkt ist.
Unter bestimmten Umständen kann
es bei diagonal geparkten
Fahrzeugen vorkommen, dass das
System beim Herausfahren aus der
Parklücke ein Fahrzeug, das sich
von hinten links/rechts nähert, nicht
korrekt erfasst. In diesem Fall
funktionieren die Warnung und die
Bremse nicht ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.
OTM058103OTM058104L
