Sicherungskasten (Fahrerseite)
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MODULE 3MODULE37,5AIBU
MODULE 6MODULE67,5A
Audiosystem, A/V- und Navigationshaupteinheit, Klimaanlagensteuermodul, MTS-E-Call-Modul,
Niedrig-DC-DC-Wandler (Audiosystem/Verstärker), elektrochromatischer Spiegel,
unterer Mittelkonsolenschalter, IMS-Steuermodul Fahrerseite, Rücksitzheizung links/rechts,
Verstärker, Belüftungssteuermodul vorne, Sitzheizungssteuermodul vorne
WASHER15AMultifunktionsschalter
RR S/HEATER
RHRR RH25ARücksitzheizung rechts
WIPER RR15AHeckscheibenwischerrelais, Heckscheibenwischermotor
AMPAMP25AVerstärker, Niedrig-DC-DC-Wandler (Verstärker)
ACCACC7,5AMTS-E-Call-Modul, Rundumsichtmonitor, Verstärker, IBU, drahtloses Ladegerät vorne,
Niedrig-DC-DC-Wandler (Audiosystem/Verstärker), Audiosystem, A/V- und Navigationssteuergerät,
USB-Ladegerät vorne, USB-Ladegerät hinten links/rechts
P/SEAT PASSPASS30ABeifahrersitzschalter manuell, Einstiegshilferelais
P/SEAT DRVDRV30AIMS-Steuermodul Fahrerseite, Fahrersitzschalter manuell

7-69
7
Wartung

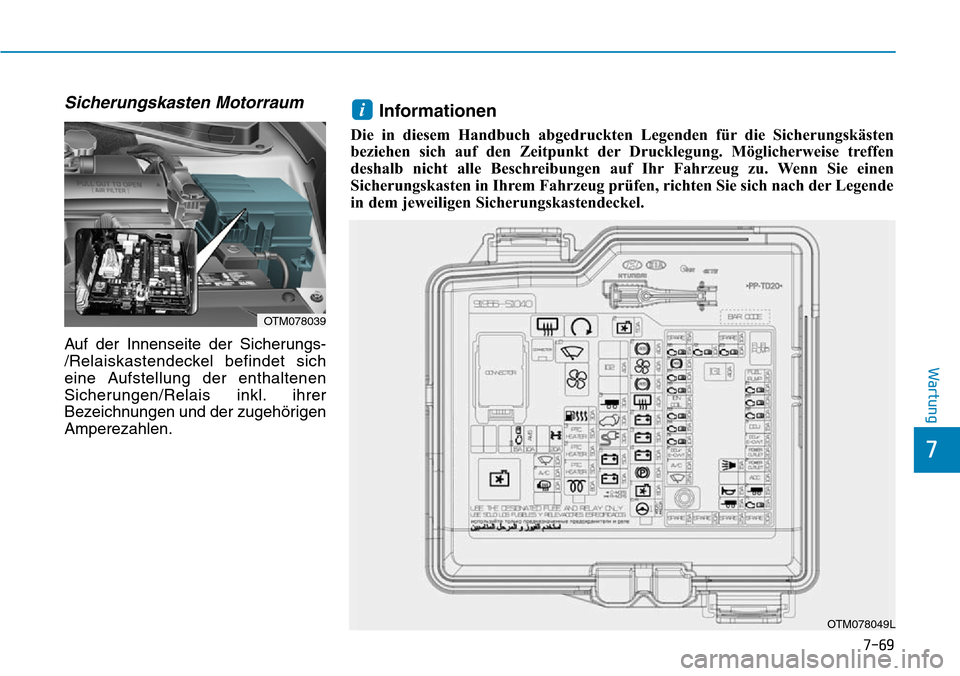

Sicherungskasten Motorraum
Auf der Innenseite der Sicherungs-
/Relaiskastendeckel befindet sich
eine Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
OTM078039
OTM078049L
Informationen
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende
in dem jeweiligen Sicherungskastendeckel.
i

7-70
Wartung
Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MULTI
FUSE (10P)
MDPSC/R
1C : 80A
R : 100AMDPS-Einheit
C/FAN 1180A[D4HA/D4HB/G4KJ] Kühllüfter-Steuergerät
EPB60AEPS-Steuermodul
B+4450AICU-Sicherungskasten (Sicherung - F16/F17/F27/F36/F46)
B+3350AICU-Sicherungskasten (Sicherung - F29/F39/F48/F49)
B+2250AICU-Sicherungskasten (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15)
RR HTD40ARLY. 1 (Heckscheibenheizungsrelais)
ABS 1140AABS-Steuermodul, ESP-Steuermodul, Mehrzweck-Diagnosestecker
BLOWER40ARLY. 4 (Gebläserelais)
ABS 2240AABS-Steuermodul, ESP-Steuermodul

7-71
7
Wartung

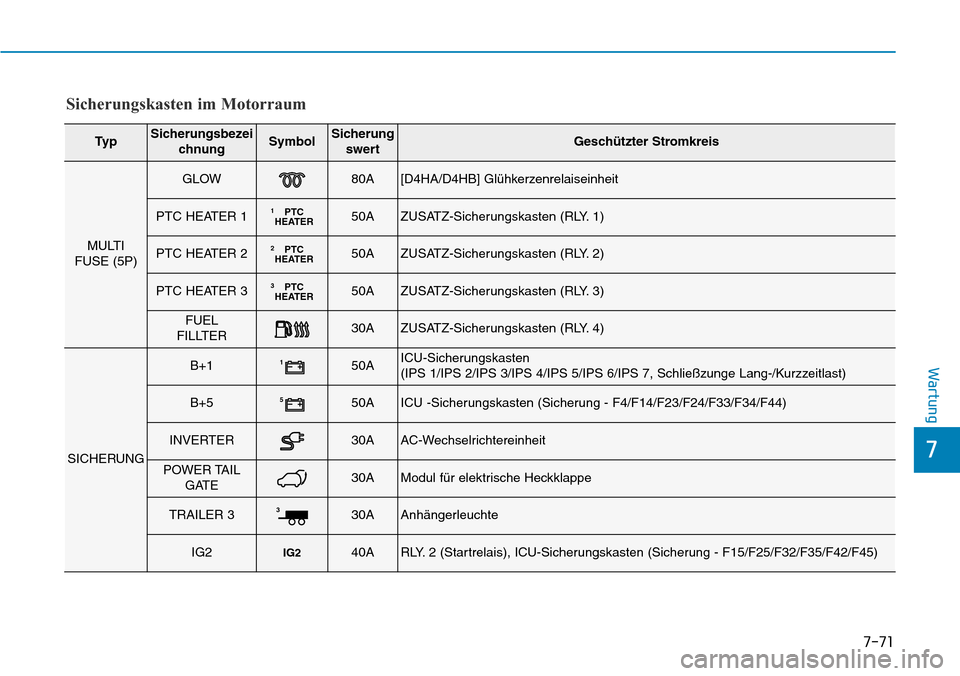

Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MULTI
FUSE (5P)
GLOW80A[D4HA/D4HB] Glühkerzenrelaiseinheit
PTC HEATER 1PTC
HEATER150AZUSATZ-Sicherungskasten (RLY. 1)
PTC HEATER 2PTC
HEATER250AZUSATZ-Sicherungskasten (RLY. 2)
PTC HEATER 3PTC
HEATER350AZUSATZ-Sicherungskasten (RLY. 3)
FUEL
FILLTER30AZUSATZ-Sicherungskasten (RLY. 4)
SICHERUNG
B+1150AICU-Sicherungskasten
(IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7, Schließzunge Lang-/Kurzzeitlast)
B+5550AICU -Sicherungskasten (Sicherung - F4/F14/F23/F24/F33/F34/F44)
INVERTER30AAC-Wechselrichtereinheit
POWER TAIL
GATE30AModul für elektrische Heckklappe
TRAILER 3330AAnhängerleuchte
IG2IG240ARLY. 2 (Startrelais), ICU-Sicherungskasten (Sicherung - F15/F25/F32/F35/F42/F45)

7-72
Wartung
Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SICHERUNG
C/FAN 2250ARLY. 5 (Kühllüfterrelais)
HTD MIRR10AElektrisch verstellbarer Spiegel Fahrer-/Beifahrerseite, Klimaanlagensteuermodul
A/CON 2A/C210AKlimaanlagensteuermodul
WIPER 2210ARLY. 3 (Wischerrelais (langsam))
ECU 4E415AECM, PCM
AMSAMS10ABatteriesensor
4WD20A4WD ECM

7-73
7
Wartung
Motorraum-Sicherungskasten (PCB-Block)
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR 6S615A[D4HA/D4HB] Glühkerzenrelaiseinheit
ABS 3310AMehrzweck-Diagnosestecker, ABS-Steuermodul, ESP-Steuermodul
SENSOR 7S710ARadar für intelligente Geschwindigkeitsregelung
SENSOR 5S510A
[D4HA/D4HB] Ölsensoreinheit, NOx-Sensor vorne/hinten, Motorraum-Sicherungskasten (RLY.5)
[G4KJ] Ölregelventil (Auslass), Regenerierventil, verstellbares Einlassmagnetventil,
Motorraum-Sicherungskasten (RLY.5)
[G4KE] Ölregelventil Nr. 1/2 (Einlass/Auslass), Regenerierventil, verstellbares Einlassmagnetventil,
Motorraum-Sicherungskasten (RLY.5)
[G6DC] Ölregelventil Nr. 3/4 (Auslass), Motorraum-Sicherungskasten (RLY.5)
IGNITION COILIGN
COIL20A
[D4HA/D4HB] Kraftstoffdruckregelventil
[G4KJ] Zündspule Nr. 1/2/3/4
[G4KE] Zündspule Nr. 1/2/3/4, Kondensator
[G6DC] Zündspule Nr. 1/2/3/4/5/6, Kondensator Nr. 1/2
SENSOR 3S320A[D4HA/D4HB] Raildruckregelventil
[G6DC] PCM
SENSOR 4S415A
[D4HA/D4HB] Elektrischer VGT-Stellantrieb, Lambdasonde Nr. 1/2, PM (Partikel)-Sensor,
Kühllüfter-Steuergerät
[G4KJ] Kühllüfter-Steuergerät
[G4KE] PCM
[G6DC] Nicht belegt

7-74
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR 1S110A[D4HA/D4HB/G4KJ/G4KE] Kraftstoffpumpenrelais
[G6DC] Kraftstoffpumpe, Einspritzventil Nr. 1/2/3/4/5/6
DCU 2DCU 220A[D4HA/D4HB] Dosiersteuergerät
A/CON 1A/C110A[D4HA/D4HB] Klimakompressorrelais
WIPER FRT 1125AScheibenwischer-Hauptrelais
TCU 2T210A[D4HA/D4HB/G6DC] TCM,
Getriebestufenschalter
ECU 3E310AECM/PCM
B/A HORN15AEinbruchalarmrelais, Hupenrelais
HORN15AHupenrelais
TRAILER 1115AANHÄNGERLEUCHTE (Europa)
FUEL PUMPFUEL PUMP20AKraftstoffpumpenrelais
ECU 1E120AECM/PCM
ECU 2E220A[G4KE] Einspritzventil Nr. 1/2/3/4
[G6DC] PCM

7-75
7
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR 2S210A
[D4HA/D4HB] Klimakompressorrelais, Zusatzsicherungskasten (RLY. 1/4), Luftmassenmesser,
AGR-Kühlbypass-Magnetventil, Ölpumpenventil, Kurbelwellenpositionssensor
[G4KJ] Ölstandsensor, Lambdasonde (Vor-/Nachkat)
[G4KE] Ölstandsensor, Lambdasonde (Vor-/Nachkat), Nockenwellenpositionssensor Nr. 1/2
(Einlass/Auslass)
[G6DC] Verstellbares Einlassmagnetventil Nr. 1/2, Regenerierventil, Ölregelventil Nr. 1/2 (Einlass),
Lambdasonde Nr. 1/2/3/4
DCU 3DCU 315A[D4HA/D4HB] Dosiersteuergerät
DCU 1DCU 120A[D4HA/D4HB] Dosiersteuergerät
POWER
OUTLET 11POWER
OUTLET20AHintere Steckdose
POWER
OUTLET 22POWER
OUTLET20AVordere Steckdose
ACCACC10AICU-Sicherungskasten (Sicherung - F47)
TRAILER 2215AANHÄNGERLEUCHTE (Europa)
TCU 1T115A[D4HA/D4HB/G6DC] TCM
[G4KJ/G4KE] PCM
IG 1IG140APDM-Relais (IG1)
