6-39
Pannenhilfe
6
Wenn Ihr Fahrzeug in einem Notfall
ohne Nachläufer abgeschleppt
werden muss:
1. Drehen Sie den Zündschalter in
die Stellung ACC.
2. Bringen Sie den Wählhebel in die
Stellung "N" (Leerlauf).
3. Lösen Sie die Feststellbremse.Abnehmbare Abschleppöse
1. Öffnen Sie die Heckklappe und
entnehmen Sie die Abschleppöse
aus dem Werkzeugeinsatz. Wenn der Schalthebel nicht in
die neutrale Schaltstufe (N)
geschaltet wird, können interne
Getriebeschäden entstehen.
ACHTUNG
Wenn Ihr Fahrzeug mit Seiten-
und Kopfairbags ausgestattet
ist, bringen Sie den Zünd-
schalter in die Stellung LOCK/
OFF oder ACC, wenn das
Fahrzeug geschleppt wird. Die
Seiten- und Kopfairbags
können bei eingeschalteter
Zündung ausgelöst werden,
und der Überschlagsensor
erkennt eine Situation als einen
Überschlag.
VORSICHT
OTM068015

6-40
Pannenhilfe

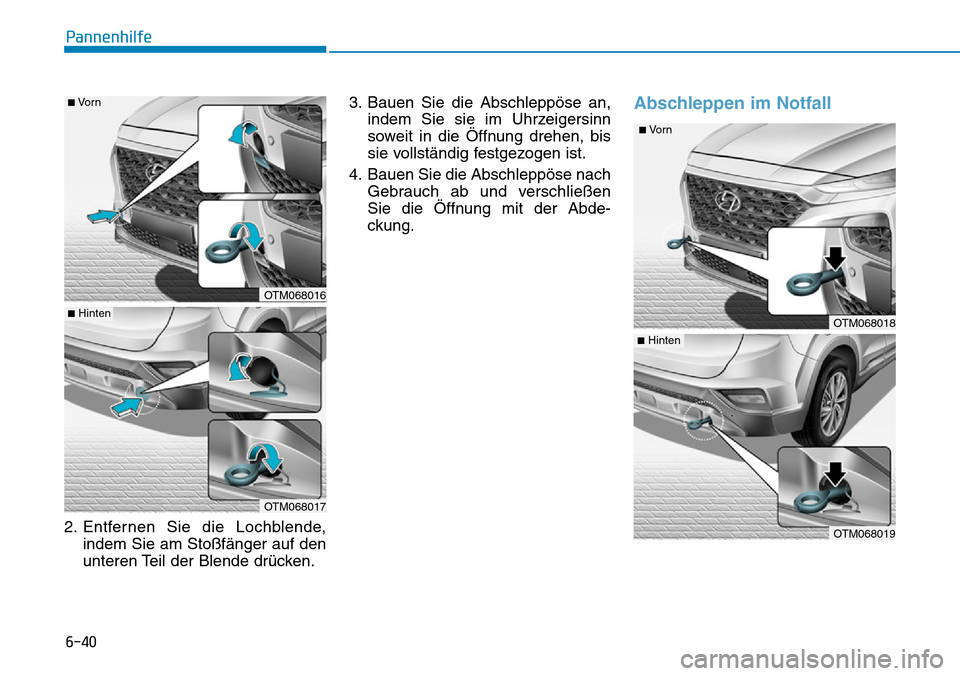

2. Entfernen Sie die Lochblende,
indem Sie am Stoßfänger auf den
unteren Teil der Blende drücken.3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn
soweit in die Öffnung drehen, bis
sie vollständig festgezogen ist.
4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen
Sie die Öffnung mit der Abde-
ckung.
Abschleppen im Notfall
OTM068019
OTM068018
■Hinten
■Vo r n
OTM068016
OTM068017
■Vo r n
■Hinten

6-41
Pannenhilfe
6

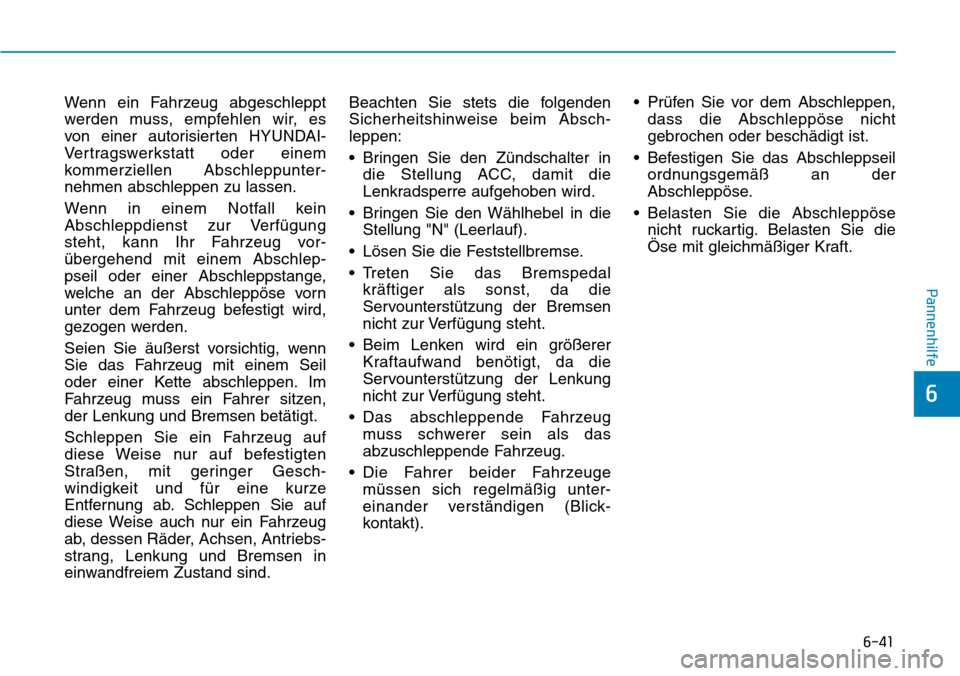

Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es
von einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen Abschleppunter-
nehmen abschleppen zu lassen.
Wenn in einem Notfall kein
Abschleppdienst zur Verfügung
steht, kann Ihr Fahrzeug vor-
übergehend mit einem Abschlep-
pseil oder einer Abschleppstange,
welche an der Abschleppöse vorn
unter dem Fahrzeug befestigt wird,
gezogen werden.
Seien Sie äußerst vorsichtig, wenn
Sie das Fahrzeug mit einem Seil
oder einer Kette abschleppen. Im
Fahrzeug muss ein Fahrer sitzen,
der Lenkung und Bremsen betätigt.
Schleppen Sie ein Fahrzeug auf
diese Weise nur auf befestigten
Straßen, mit geringer Gesch-
windigkeit und für eine kurze
Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug
ab, dessen Räder, Achsen, Antriebs-
strang, Lenkung und Bremsen in
einwandfreiem Zustand sind.Beachten Sie stets die folgenden
Sicherheitshinweise beim Absch-
leppen:
• Bringen Sie den Zündschalter in
die Stellung ACC, damit die
Lenkradsperre aufgehoben wird.
• Bringen Sie den Wählhebel in die
Stellung "N" (Leerlauf).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal
kräftiger als sonst, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
• Beim Lenken wird ein größerer
Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
• Das abschleppende Fahrzeug
muss schwerer sein als das
abzuschleppende Fahrzeug.
• Die Fahrer beider Fahrzeuge
müssen sich regelmäßig unter-
einander verständigen (Blick-
kontakt).• Prüfen Sie vor dem Abschleppen,
dass die Abschleppöse nicht
gebrochen oder beschädigt ist.
• Befestigen Sie das Abschleppseil
ordnungsgemäß an der
Abschleppöse.
• Belasten Sie die Abschleppöse
nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.

6-42
Pannenhilfe
• Das Abschleppseil sollte nicht
mehr als 5 Meter lang sein. Binden
Sie ein weißes oder rotes Tuch an
die Mitte des Seils, damit es gut zu
erkennen ist.
• Fahren Sie vorsichtig und achten
Sie darauf, dass das Abschleppseil
immer gespannt bleibt.
• Prüfen Sie vor dem Abschleppen
unter dem Fahrzeug, ob
Flüssigkeit aus dem
Automatikgetriebe austritt. Falls
Automatikgetriebeöl austritt, muss
zum Abschleppen ein
Plateauwagen oder ein Nachläufer
verwendet werden.So verhindern Sie, dass Ihr
Fahrzeug beim Abschleppen
beschädigt wird:
•Ziehen Sie bei Verwendung
der Abschleppösen stets
gerade nach vorn. Ziehen Sie
nicht von der Seite oder von
oben/unten.
•Versuchen Sie niemals ein
Fahrzeug, welches nicht aus
eigener Kraft aus Sand,
Schlamm oder anderen Unter-
gründen gefahren werden
kann, mit Hilfe einer
Abschleppöse frei zu ziehen.
•Fahren Sie beim Abschleppen
nicht schneller als 15 km/h
und keine längere Strecke als
1,5 km, um eine schwere
Beschädigung des
Automatikgetriebes zu
vermeiden.
ACHTUNG
OTM068020

6-43
Pannenhilfe
6

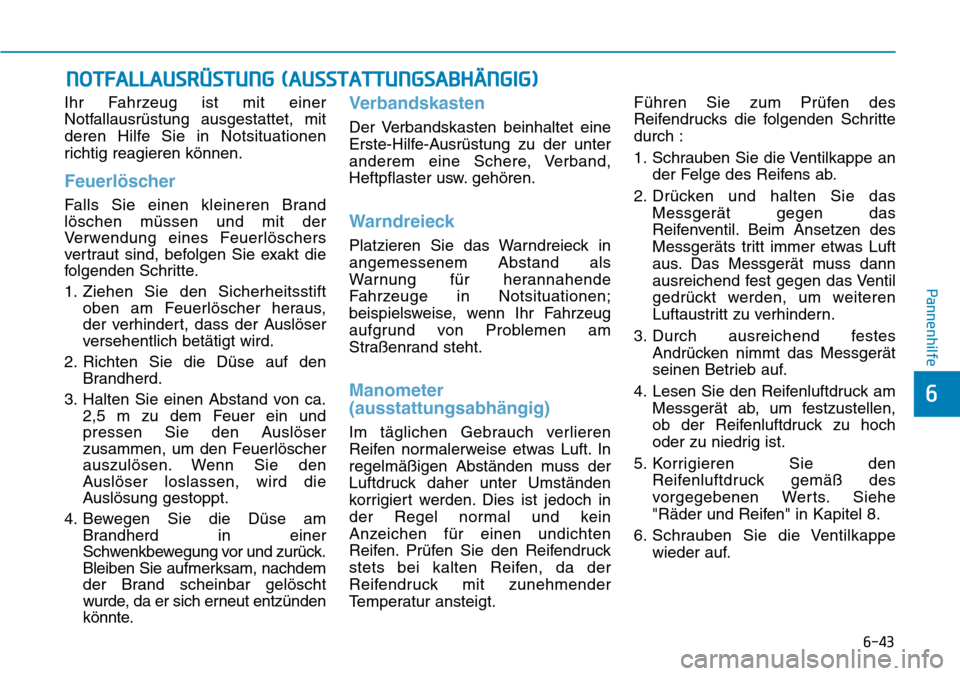

Ihr Fahrzeug ist mit einer
Notfallausrüstung ausgestattet, mit
deren Hilfe Sie in Notsituationen
richtig reagieren können.
Feuerlöscher
Falls Sie einen kleineren Brand
löschen müssen und mit der
Verwendung eines Feuerlöschers
vertraut sind, befolgen Sie exakt die
folgenden Schritte.
1. Ziehen Sie den Sicherheitsstift
oben am Feuerlöscher heraus,
der verhindert, dass der Auslöser
versehentlich betätigt wird.
2. Richten Sie die Düse auf den
Brandherd.
3. Halten Sie einen Abstand von ca.
2,5 m zu dem Feuer ein und
pressen Sie den Auslöser
zusammen, um den Feuerlöscher
auszulösen. Wenn Sie den
Auslöser loslassen, wird die
Auslösung gestoppt.
4. Bewegen Sie die Düse am
Brandherd in einer
Schwenkbewegung vor und zurück.
Bleiben Sie aufmerksam, nachdem
der Brand scheinbar gelöscht
wurde, da er sich erneut entzünden
könnte.
Verbandskasten
Der Verbandskasten beinhaltet eine
Erste-Hilfe-Ausrüstung zu der unter
anderem eine Schere, Verband,
Heftpflaster usw. gehören.
Warndreieck
Platzieren Sie das Warndreieck in
angemessenem Abstand als
Warnung für herannahende
Fahrzeuge in Notsituationen;
beispielsweise, wenn Ihr Fahrzeug
aufgrund von Problemen am
Straßenrand steht.
Manometer
(ausstattungsabhängig)
Im täglichen Gebrauch verlieren
Reifen normalerweise etwas Luft. In
regelmäßigen Abständen muss der
Luftdruck daher unter Umständen
korrigiert werden. Dies ist jedoch in
der Regel normal und kein
Anzeichen für einen undichten
Reifen. Prüfen Sie den Reifendruck
stets bei kalten Reifen, da der
Reifendruck mit zunehmender
Temperatur ansteigt.Führen Sie zum Prüfen des
Reifendrucks die folgenden Schritte
durch :
1. Schrauben Sie die Ventilkappe an
der Felge des Reifens ab.
2. Drücken und halten Sie das
Messgerät gegen das
Reifenventil. Beim Ansetzen des
Messgeräts tritt immer etwas Luft
aus. Das Messgerät muss dann
ausreichend fest gegen das Ventil
gedrückt werden, um weiteren
Luftaustritt zu verhindern.
3. Durch ausreichend festes
Andrücken nimmt das Messgerät
seinen Betrieb auf.
4. Lesen Sie den Reifenluftdruck am
Messgerät ab, um festzustellen,
ob der Reifenluftdruck zu hoch
oder zu niedrig ist.
5. Korrigieren Sie den
Reifenluftdruck gemäß des
vorgegebenen Werts. Siehe
"Räder und Reifen" in Kapitel 8.
6. Schrauben Sie die Ventilkappe
wieder auf.
NOTFALLAUSRÜSTUNG (AUSSTATTUNGSABHÄNGIG)

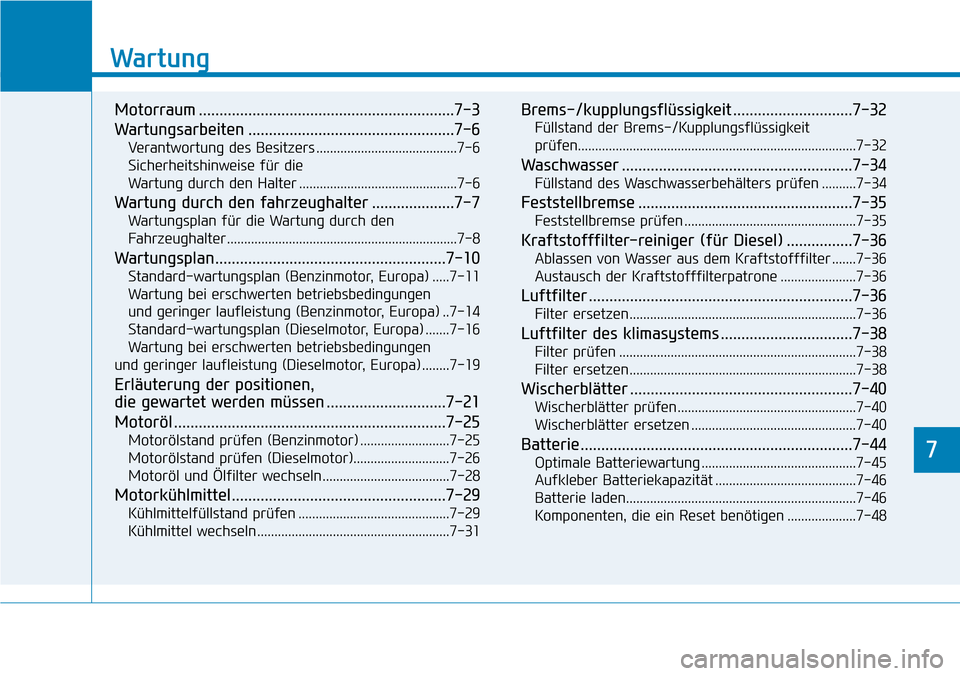

7
Wartung
7
Wartung

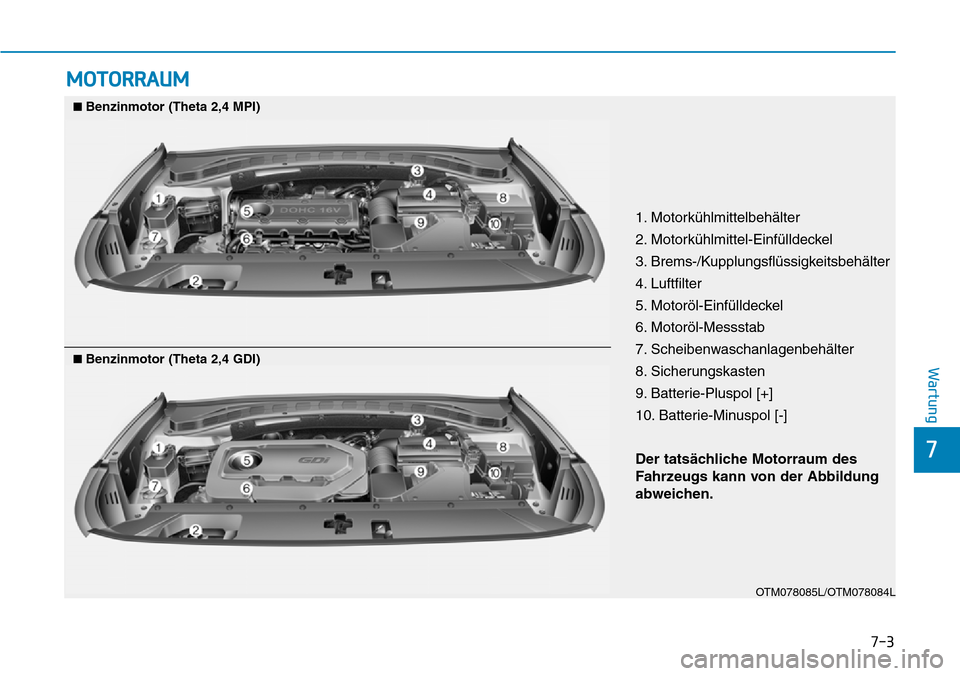

Motorraum ..............................................................7-3
Wartungsarbeiten ..................................................7-6
Verantwortung des Besitzers .........................................7-6
Sicherheitshinweise für die
Wartung durch den Halter ..............................................7-6
Wartung durch den fahrzeughalter ....................7-7
Wartungsplan für die Wartung durch den
Fahrzeughalter ...................................................................7-8
Wartungsplan........................................................7-10
Standard-wartungsplan (Benzinmotor, Europa) .....7-11
Wartung bei erschwerten betriebsbedingungen
und geringer laufleistung (Benzinmotor, Europa) ..7-14
Standard-wartungsplan (Dieselmotor, Europa) .......7-16
Wartung bei erschwerten betriebsbedingungen
und geringer laufleistung (Dieselmotor, Europa) ........7-19
Erläuterung der positionen,
die gewartet werden müssen .............................7-21
Motoröl ..................................................................7-25
Motorölstand prüfen (Benzinmotor) ..........................7-25
Motorölstand prüfen (Dieselmotor)............................7-26
Motoröl und Ölfilter wechseln.....................................7-28
Motorkühlmittel....................................................7-29
Kühlmittelfüllstand prüfen ............................................7-29
Kühlmittel wechseln ........................................................7-31
Brems-/kupplungsflüssigkeit .............................7-32
Füllstand der Brems-/Kupplungsflüssigkeit
prüfen.................................................................................7-32
Waschwasser ........................................................7-34
Füllstand des Waschwasserbehälters prüfen ..........7-34
Feststellbremse ....................................................7-35
Feststellbremse prüfen ..................................................7-35
Kraftstofffilter-reiniger (für Diesel) ................7-36
Ablassen von Wasser aus dem Kraftstofffilter .......7-36
Austausch der Kraftstofffilterpatrone ......................7-36
Luftfilter ................................................................7-36
Filter ersetzen..................................................................7-36
Luftfilter des klimasystems ................................7-38
Filter prüfen .....................................................................7-38
Filter ersetzen..................................................................7-38
Wischerblätter ......................................................7-40
Wischerblätter prüfen....................................................7-40
Wischerblätter ersetzen ................................................7-40
Batterie ..................................................................7-44
Optimale Batteriewartung .............................................7-45
Aufkleber Batteriekapazität .........................................7-46
Batterie laden...................................................................7-46
Komponenten, die ein Reset benötigen ....................7-487

7
Reifen und räder ..................................................7-49
Reifenpflege .....................................................................7-49
Empfohlener Reifenluftdruck für kalte Reifen .......7-50
Reifenluftdruck prüfen ..................................................7-51
Reifen tauschen...............................................................7-51
Räder einstellen und auswuchten...............................7-52
Reifen ersetzen ...............................................................7-53
Felgen ersetzen ...............................................................7-54
Reifentraktion ..................................................................7-54
Reifenwartung..................................................................7-54
Kennzeichnungen auf den Reifenflanken ................7-55
Niederquerschnittsreifen ...............................................7-59
Sicherungen ..........................................................7-60
Sicherungen ersetzen (Fahrzeuginnenraum) ...........7-61
Sicherungen ersetzen (Motorraum) ...........................7-62
Beschreibung der Sicherungsund Relaiskästen ......7-64
Glühlampen ...........................................................7-78
Glühlampen von Scheinwerfer, Positionslicht,
Blinkerleuchte und Tagfahrlicht ersetzen.................7-79
Nebelscheinwerfer ..........................................................7-83
Scheinwerfer und Nebelscheinwerfer einstellen
(für Europa) ......................................................................7-83
Seitliche Blinkleuchten ersetzen .................................7-89
Glühlampen der hinteren Kombileuchten
ersetzen .............................................................................7-89Dritte Bremsleuchte ersetzen ......................................7-92
Glühlampe der Kennzeichen-beleuchtung
ersetzen .............................................................................7-92
Glühlampen der Innenraumbeleuchtung ersetzen ..7-92
Fahrzeugpflege ....................................................7-95
Außenpflege .....................................................................7-95
Fahrzeugpflege innen ..................................................7-101
Abgasregelung....................................................7-104
Regelung der Kurbelgehäuseentlüftung .................7-104
Kraftstoffdampfrückführung .....................................7-104
System der Abgasreinigung .......................................7-105
Selektive Reduktionskatalyse SCR............................7-110
Harnstoffanzeige ..........................................................7-110
Warnmeldung "Harnstofffüllstand niedrig"............7-110
Störung des SCR-Systems..........................................7-112
Aufheben der Wiederanlasssperre des
Fahrzeugs .......................................................................7-113
Harnstofflösung tanken ..............................................7-114
Aufbewahrung der Harnstofflösung........................7-117
Harnstoffreinheit ..........................................................7-117

7-3
7
Wartung
MOTORRAUM
OTM078085L/OTM078084L
1. Motorkühlmittelbehälter
2. Motorkühlmittel-Einfülldeckel
3. Brems-/Kupplungsflüssigkeitsbehälter
4. Luftfilter
5. Motoröl-Einfülldeckel
6. Motoröl-Messstab
7. Scheibenwaschanlagenbehälter
8. Sicherungskasten
9. Batterie-Pluspol [+]
10. Batterie-Minuspol [-]
Der tatsächliche Motorraum des
Fahrzeugs kann von der Abbildung
abweichen.
■Benzinmotor (Theta 2,4 MPI)
■Benzinmotor (Theta 2,4 GDI)
