2019 Hyundai Santa Fe Betriebsanleitung (in German)

8-5
8
Technische Daten & Verbraucherinformationen

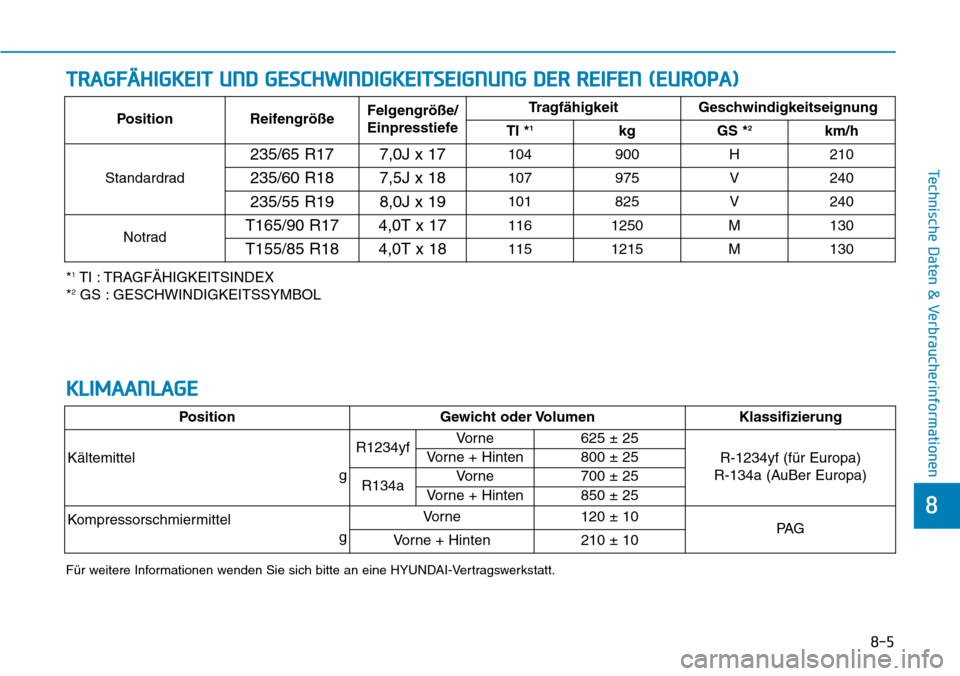

TRAGFÄHIGKEIT UND GESCHWINDIGKEITSEIGNUNG DER REIFEN (EUROPA)
*1TI : TRAGFÄHIGKEITSINDEX
*2GS : GESCHWINDIGKEITSSYMBOL
KLIMAANLAGE
F

8-6
Technische Daten & Verbraucherinformationen

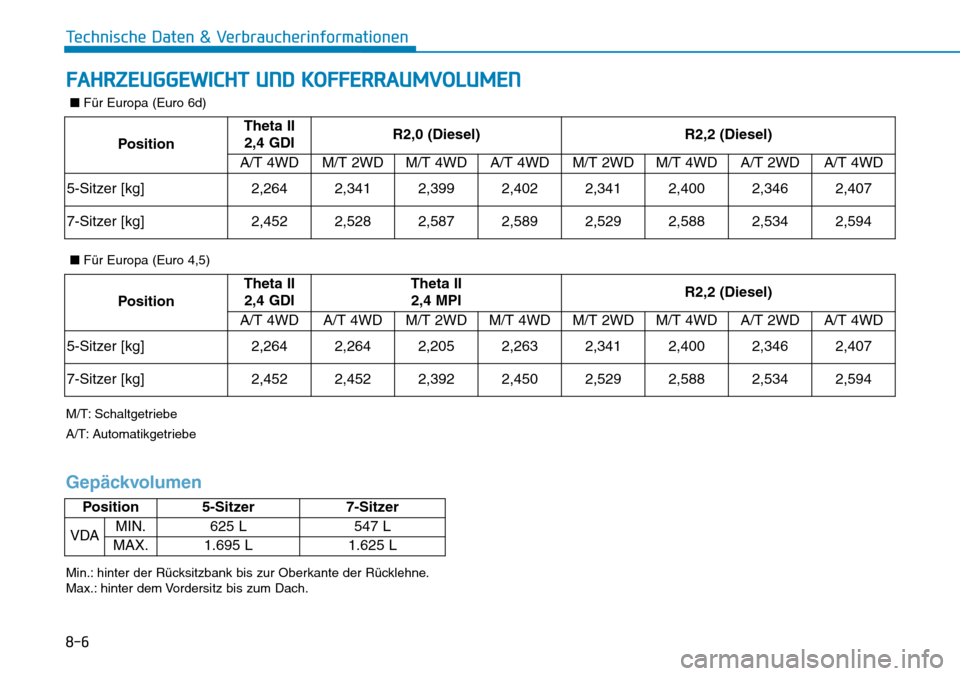

FAHRZEUGGEWICHT UND KOFFERRAUMVOLUMEN
Position
Theta II
2,4 GDIR2,0 (Diesel)R2,2 (Diesel)
A/T 4WDM/T 2WDM/T 4WDA/T 4WDM/T 2WDM/T 4WDA/T 2WDA/T 4WD
5-Sitzer [kg]2,2642,3412,3992,4022,3412,4002,3462,407
7-Sitzer [kg]2,4522,5282,5872,5892,5292,5882,5342,594
■Für Europa (Euro 6d)
Position
Theta II
2,4 GDITheta II
2,4 MPIR2,2 (Diesel)
A/T 4WDA/T 4WDM/T 2WDM/T 4WDM/T 2WDM/T 4WDA/T 2WDA/T 4WD
5-Sitzer [kg]2,2642,2642,2052,2632,3412,4002,3462,407
7-Sitzer [kg]2,4522,4522,3922,4502,5292,5882,5342,594
■Für Europa (Euro 4,5)
M/T: Schaltgetriebe
A/T: Automatikgetriebe
Min.: hinter der Rücksitzbank bis zur Oberkante der Rücklehne.
Max.: hinter dem Vordersitz bis zum Dach.
Position5-Sitzer7-Sitzer
VDAMIN.625 L547 L
MAX.1.695 L1.625 L
Gepäckvolumen

8
Technische Daten & Verbraucherinformationen

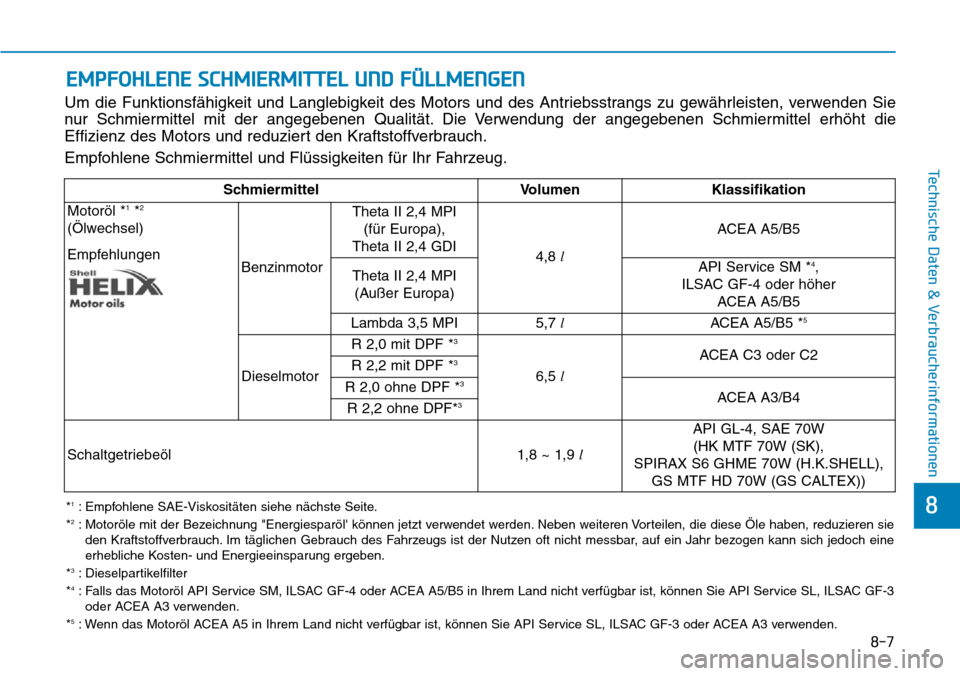

EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
Um die Funktionsfähigkeit und Langlebigkeit des Motors und des Antriebsstrangs zu gewährleisten, verwenden Sie
nur Schmiermittel mit der angegebenen Qualität. Die Verwendung der angegebenen Schmiermittel erhöht die
Effizienz des Motors und reduziert den Kraftstoffverbrauch.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug.
*1: Empfohlene SAE-Viskositäten siehe nächste Seite.
*2: Motoröle mit der Bezeichnung "Energiesparöl' können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduzieren sie
den Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr bezogen kann sich jedoch eine
erhebliche Kosten- und Energieeinsparung ergeben.
*
3: Dieselpartikelfilter
*4: Falls das Motoröl API Service SM, ILSAC GF-4 oder ACEA A5/B5 in Ihrem Land nicht verfügbar ist, können Sie API Service SL, ILSAC GF-3
oder ACEA A3 verwenden.
*
5: Wenn das Motoröl ACEA A5 in Ihrem Land nicht verfügbar ist, können Sie API Service SL, ILSAC GF-3 oder ACEA A3 verwenden.
Schmiermittel Volumen Klassifikation
Motoröl *
1*2
(Ölwechsel)
Empfehlungen
BenzinmotorTheta II 2,4 MPI
(für Europa),
Theta II 2,4 GDI
4,8 lACEA A5/B5
Theta II 2,4 MPI
(Außer Europa)API Service SM *4,
ILSAC GF-4 oder höher
ACEA A5/B5
Lambda 3,5 MPI5,7 l
ACEA A5/B5 *
5
DieselmotorR 2,0 mit DPF *
3
6,5 lACEA C3 oder C2
R 2,2 mit DPF *3
R 2,0 ohne DPF *3ACEA A3/B4
R 2,2 ohne DPF*3
Schaltgetriebeöl1,8 ~ 1,9 lAPI GL-4, SAE 70W
(HK MTF 70W (SK),
SPIRAX S6 GHME 70W (H.K.SHELL),
GS MTF HD 70W (GS CALTEX))
8-7

8-8
Technische Daten & Verbraucherinformationen

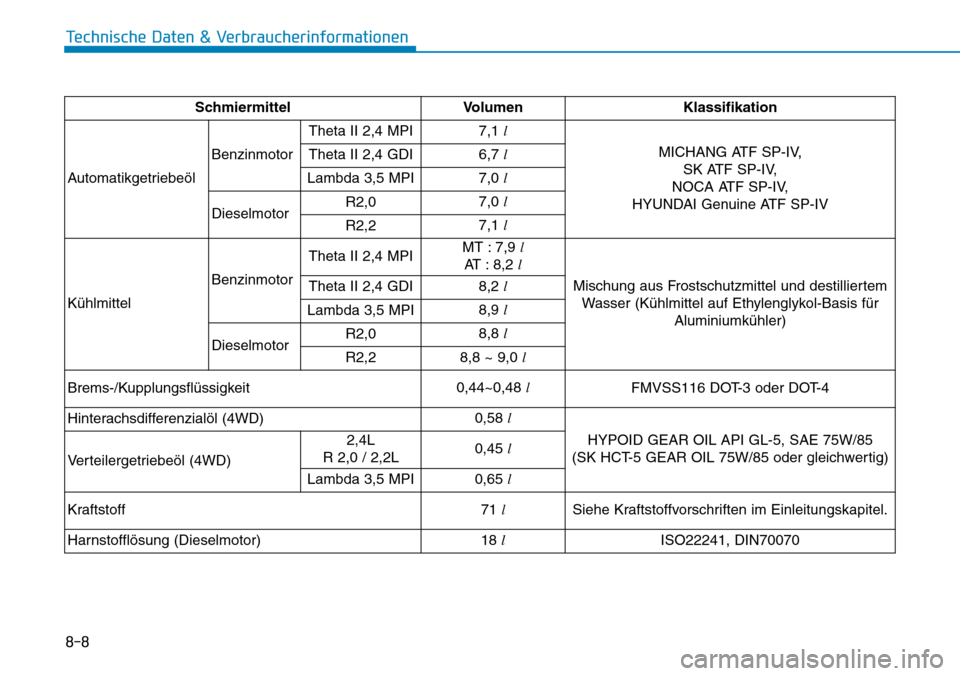

Schmiermittel Volumen Klassifikation
AutomatikgetriebeölBenzinmotorTheta II 2,4 MPI7,1 l
MICHANG ATF SP-IV,
SK ATF SP-IV,
NOCA ATF SP-IV,
HYUNDAI Genuine ATF SP-IV Theta II 2,4 GDI6,7 l
Lambda 3,5 MPI7,0 l
DieselmotorR2,07,0 l
R2,27,1 l
KühlmittelBenzinmotorTheta II 2,4 MPIMT : 7,9 l
AT : 8,2 l
Mischung aus Frostschutzmittel und destilliertem
Wasser (Kühlmittel auf Ethylenglykol-Basis für
Aluminiumkühler) Theta II 2,4 GDI8,2 l
Lambda 3,5 MPI8,9 l
DieselmotorR2,08,8 l
R2,28,8 ~ 9,0 l
Brems-/Kupplungsflüssigkeit0,44~0,48 l
FMVSS116 DOT-3 oder DOT-4
Hinterachsdifferenzialöl (4WD)0,58 l
HYPOID GEAR OIL API GL-5, SAE 75W/85
(SK HCT-5 GEAR OIL 75W/85 oder gleichwertig)
Verteilergetriebeöl (4WD)2,4L
R 2,0 / 2,2L0,45 l
Lambda 3,5 MPI0,65 l
Kraftstoff71 l
Siehe Kraftstoffvorschriften im Einleitungskapitel.
Harnstofflösung (Dieselmotor)18 l
ISO22241, DIN70070

8-9
8
Technische Daten & Verbraucherinformationen

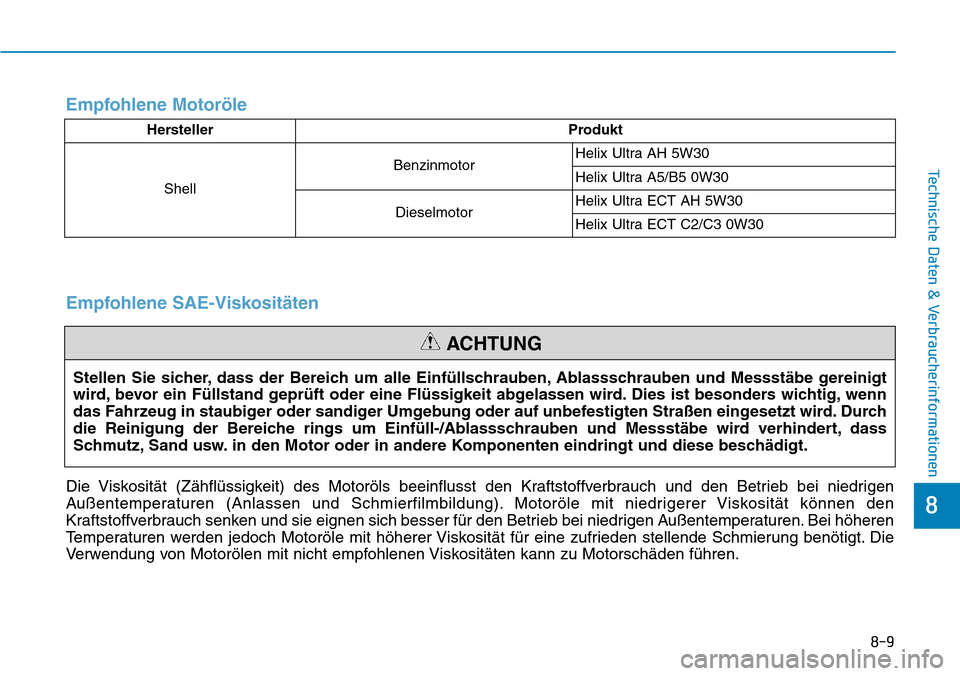

Empfohlene Motoröle
Stellen Sie sicher, dass der Bereich um alle Einfüllschrauben, Ablassschrauben und Messstäbe gereinigt
wird, bevor ein Füllstand geprüft oder eine Flüssigkeit abgelassen wird. Dies ist besonders wichtig, wenn
das Fahrzeug in staubiger oder sandiger Umgebung oder auf unbefestigten Straßen eingesetzt wird. Durch
die Reinigung der Bereiche rings um Einfüll-/Ablassschrauben und Messstäbe wird verhindert, dass
Schmutz, Sand usw. in den Motor oder in andere Komponenten eindringt und diese beschädigt.
ACHTUNG
Empfohlene SAE-Viskositäten
Die Viskosität (Zähflüssigkeit) des Motoröls beeinflusst den Kraftstoffverbrauch und den Betrieb bei niedrigen
Außentemperaturen (Anlassen und Schmierfilmbildung). Motoröle mit niedrigerer Viskosität können den
Kraftstoffverbrauch senken und sie eignen sich besser für den Betrieb bei niedrigen Außentemperaturen. Bei höheren
Temperaturen werden jedoch Motoröle mit höherer Viskosität für eine zufrieden stellende Schmierung benötigt. Die
Verwendung von Motorölen mit nicht empfohlenen Viskositäten kann zu Motorschäden führen.
Hersteller Produkt
ShellBenzinmotorHelix Ultra AH 5W30
Helix Ultra A5/B5 0W30
DieselmotorHelix Ultra ECT AH 5W30
Helix Ultra ECT C2/C3 0W30

8-10
Technische Daten & Verbraucherinformationen

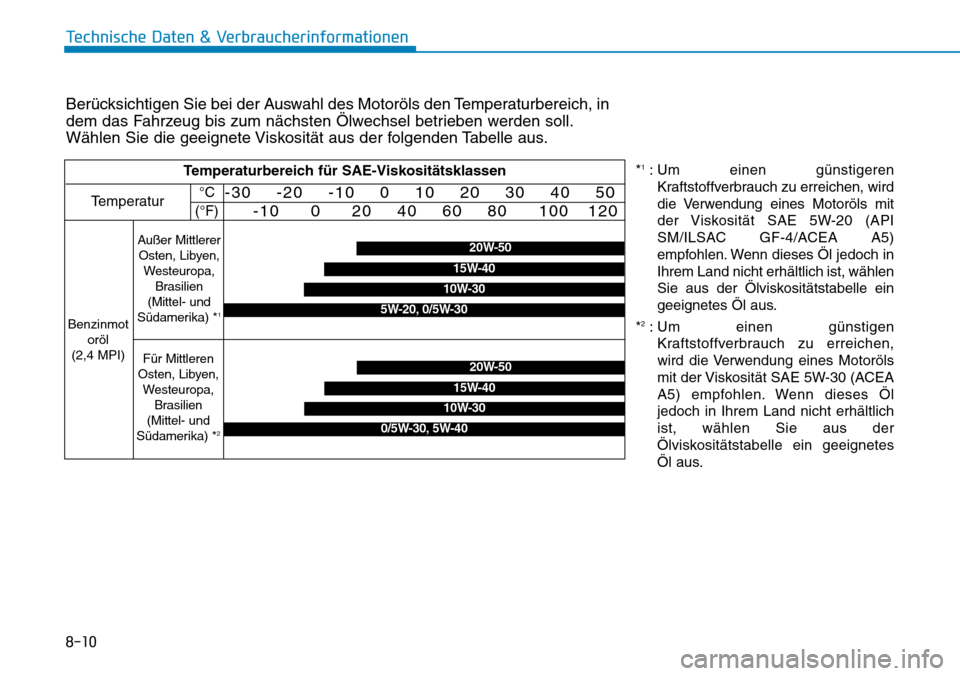

Berücksichtigen Sie bei der Auswahl des Motoröls den Temperaturbereich, in
dem das Fahrzeug bis zum nächsten Ölwechsel betrieben werden soll.
Wählen Sie die geeignete Viskosität aus der folgenden Tabelle aus.
Temperaturbereich für SAE-Viskositätsklassen
Temperatur°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Benzinmot
oröl
(2,4 MPI)
20W-50
10W-30
15W-40
5W-20, 0/5W-30
Außer Mittlerer
Osten, Libyen,
Westeuropa,
Brasilien
(Mittel- und
Südamerika) *
1
Für Mittleren
Osten, Libyen,
Westeuropa,
Brasilien
(Mittel- und
Südamerika) *
2
20W-50
10W-30
15W-40
0/5W-30, 5W-40
*1: Um einen günstigeren
Kraftstoffverbrauch zu erreichen, wird
die Verwendung eines Motoröls mit
der Viskosität SAE 5W-20 (API
SM/ILSAC GF-4/ACEA A5)
empfohlen. Wenn dieses Öl jedoch in
Ihrem Land nicht erhältlich ist, wählen
Sie aus der Ölviskositätstabelle ein
geeignetes Öl aus.
*
2: Um einen günstigen
Kraftstoffverbrauch zu erreichen,
wird die Verwendung eines Motoröls
mit der Viskosität SAE 5W-30 (ACEA
A5) empfohlen. Wenn dieses Öl
jedoch in Ihrem Land nicht erhältlich
ist, wählen Sie aus der
Ölviskositätstabelle ein geeignetes
Öl aus.

8-11
8
Technische Daten & Verbraucherinformationen

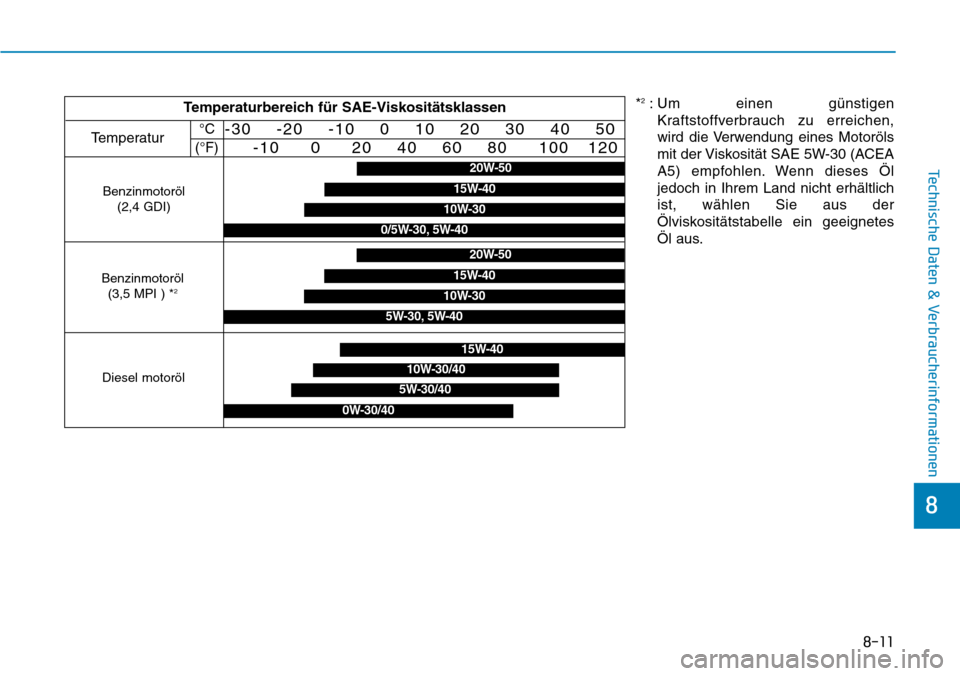

Temperaturbereich für SAE-Viskositätsklassen
Temperatur°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Benzinmotoröl
(2,4 GDI)
20W-50
10W-30
15W-40
0/5W-30, 5W-40
Diesel motoröl5W-30/40
15W-40
10W-30/40
0W-30/40
20W-50
10W-30
15W-40
5W-30, 5W-40
Benzinmotoröl
(3,5 MPI ) *2
*2: Um einen günstigen
Kraftstoffverbrauch zu erreichen,
wird die Verwendung eines Motoröls
mit der Viskosität SAE 5W-30 (ACEA
A5) empfohlen. Wenn dieses Öl
jedoch in Ihrem Land nicht erhältlich
ist, wählen Sie aus der
Ölviskositätstabelle ein geeignetes
Öl aus.

8-12
Technische Daten & Verbraucherinformationen

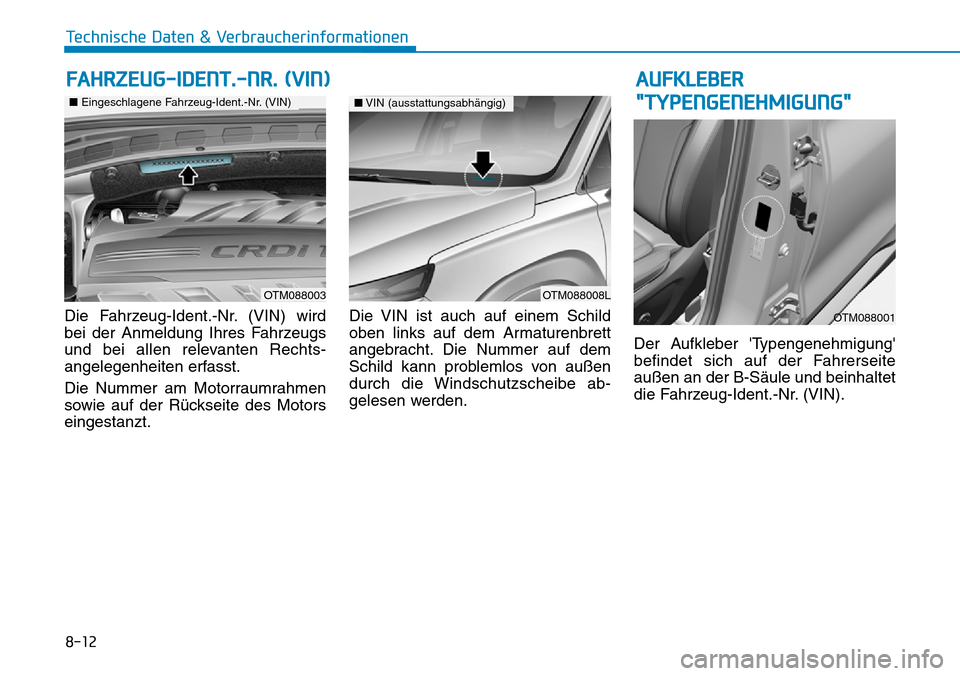

Die Fahrzeug-Ident.-Nr. (VIN) wird
bei der Anmeldung Ihres Fahrzeugs
und bei allen relevanten Rechts-
angelegenheiten erfasst.
Die Nummer am Motorraumrahmen
sowie auf der Rückseite des Motors
eingestanzt.Die VIN ist auch auf einem Schild
oben links auf dem Armaturenbrett
angebracht. Die Nummer auf dem
Schild kann problemlos von außen
durch die Windschutzscheibe ab-
gelesen werden.Der Aufkleber 'Typengenehmigung'
befindet sich auf der Fahrerseite
außen an der B-Säule und beinhaltet
die Fahrzeug-Ident.-Nr. (VIN).
FAHRZEUG-IDENT.-NR. (VIN)AUFKLEBER
"TYPENGENEHMIGUNG"
OTM088008L
■VIN (ausstattungsabhängig)
OTM088001
OTM088003
■Eingeschlagene Fahrzeug-Ident.-Nr. (VIN)
