Wartung
7-12

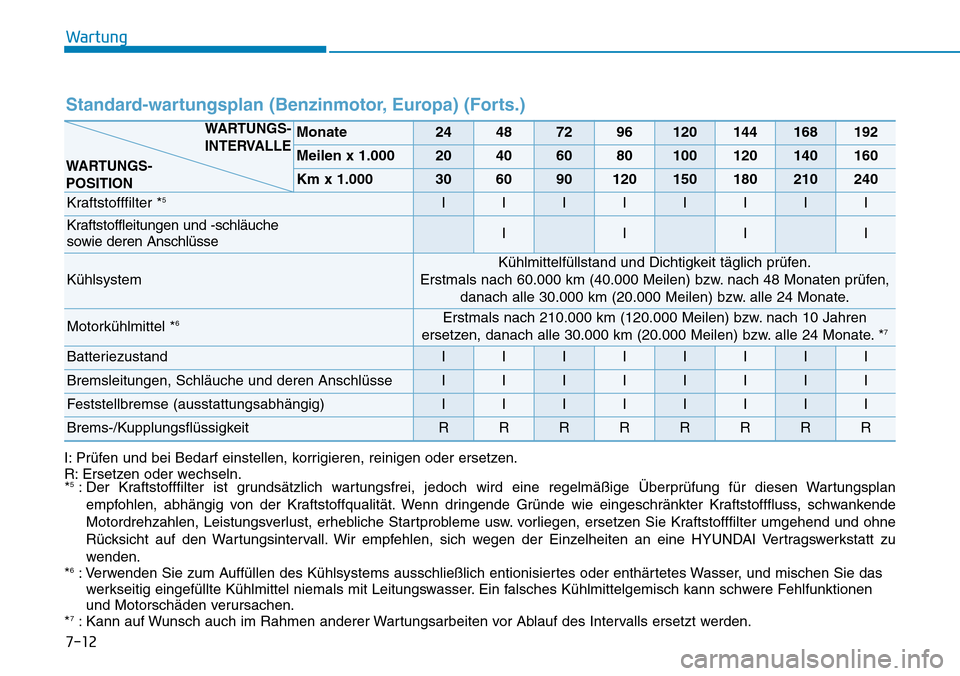

Standard-wartungsplan (Benzinmotor, Europa) (Forts.)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Kraftstofffilter *5IIIIIIII
Kraftstoffleitungen und -schläuche
sowie deren AnschlüsseIIII
Kühlsystem
Kühlmittelfüllstand und Dichtigkeit täglich prüfen.
Erstmals nach 60.000 km (40.000 Meilen) bzw. nach 48 Monaten prüfen,
danach alle 30.000 km (20.000 Meilen) bzw. alle 24 Monate.
Motorkühlmittel *6Erstmals nach 210.000 km (120.000 Meilen) bzw. nach 10 Jahren
ersetzen, danach alle 30.000 km (20.000 Meilen) bzw. alle 24 Monate. *7
BatteriezustandIIIIIIII
Bremsleitungen, Schläuche und deren AnschlüsseIIIIIIII
Feststellbremse (ausstattungsabhängig)IIIIIIII
Brems-/KupplungsflüssigkeitRRRRRRRR
WARTUNGS-
INTERVALLE
WARTUNGS
-
POSITION
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
5: Der Kraftstofffilter ist grundsätzlich wartungsfrei, jedoch wird eine regelmäßige Überprüfung für diesen Wartungsplan
empfohlen, abhängig von der Kraftstoffqualität. Wenn dringende Gründe wie eingeschränkter Kraftstofffluss, schwankende
Motordrehzahlen, Leistungsverlust, erhebliche Startprobleme usw. vorliegen, ersetzen Sie Kraftstofffilter umgehend und ohne
Rücksicht auf den Wartungsintervall. Wir empfehlen, sich wegen der Einzelheiten an eine HYUNDAI Vertragswerkstatt zu
wenden.
*
6: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich entionisiertes oder enthärtetes Wasser, und mischen Sie das
werkseitig eingefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen
und Motorschäden verursachen.
*
7: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.

7-13
7
Wartung

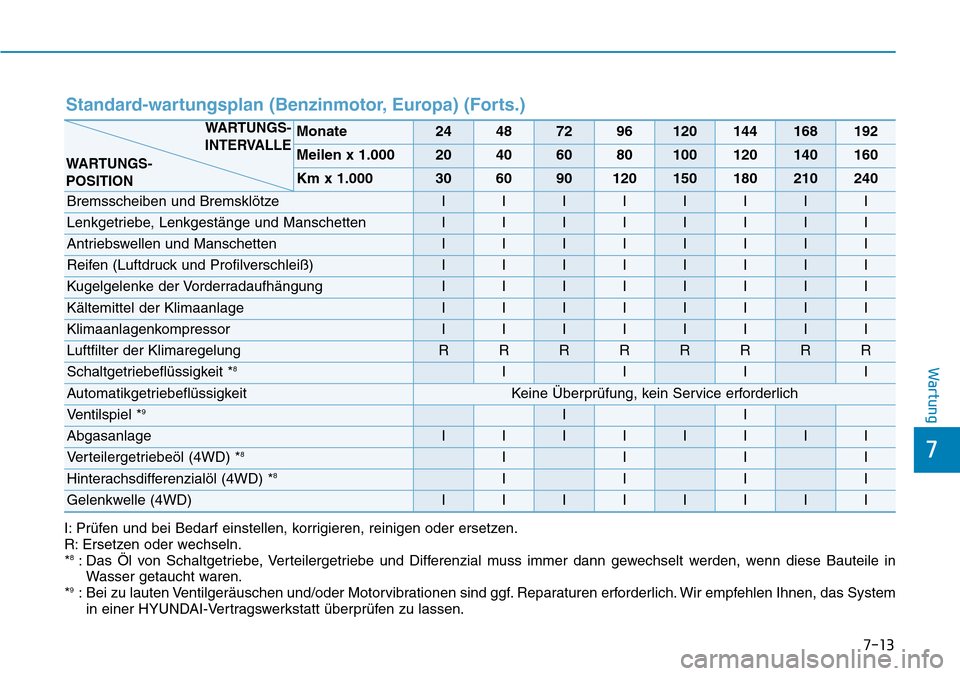

Standard-wartungsplan (Benzinmotor, Europa) (Forts.)
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
8: Das Öl von Schaltgetriebe, Verteilergetriebe und Differenzial muss immer dann gewechselt werden, wenn diese Bauteile in
Wasser getaucht waren.
*
9: Bei zu lauten Ventilgeräuschen und/oder Motorvibrationen sind ggf. Reparaturen erforderlich. Wir empfehlen Ihnen, das System
in einer HYUNDAI-Vertragswerkstatt überprüfen zu lassen.
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Bremsscheiben und BremsklötzeIIIIIIII
Lenkgetriebe, Lenkgestänge und ManschettenIIIIIIII
Antriebswellen und ManschettenIIIIIIII
Reifen (Luftdruck und Profilverschleiß)IIIIIIII
Kugelgelenke der VorderradaufhängungIIIIIIII
Kältemittel der KlimaanlageIIIIIIII
KlimaanlagenkompressorIIIIIIII
Luftfilter der KlimaregelungRRRRRRRR
Schaltgetriebeflüssigkeit *8IIII
AutomatikgetriebeflüssigkeitKeine Überprüfung, kein Service erforderlich
Ventilspiel *9II
AbgasanlageIIIIIIII
Verteilergetriebeöl (4WD) *8IIII
Hinterachsdifferenzialöl (4WD) *8IIII
Gelenkwelle (4WD)IIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS
-
POSITION

Wartung
7-14

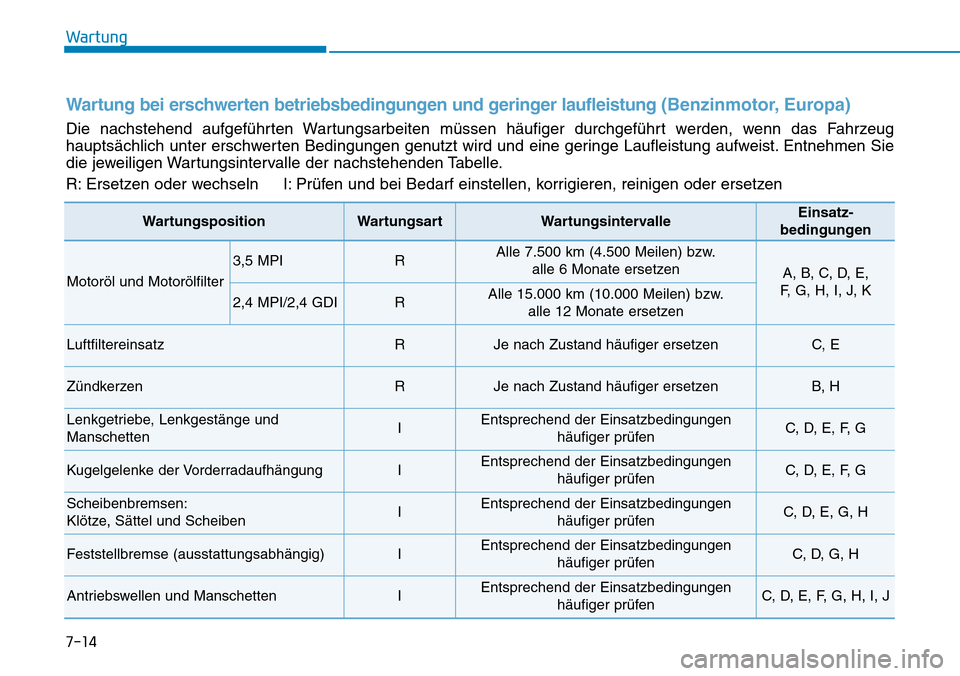

Wartung bei erschwerten betriebsbedingungen und geringer laufleistung (Benzinmotor, Europa)
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug
hauptsächlich unter erschwerten Bedingungen genutzt wird und eine geringe Laufleistung aufweist. Entnehmen Sie
die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R: Ersetzen oder wechseln I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen
WartungspositionWartungsartWartungsintervalleEinsatz-
bedingungen
Motoröl und Motorölfilter
3,5 MPIRAlle 7.500 km (4.500 Meilen) bzw.
alle 6 Monate ersetzen
A, B, C, D, E,
F, G, H, I, J, K
2,4 MPI/2,4 GDIRAlle 15.000 km (10.000 Meilen) bzw.
alle 12 Monate ersetzen
LuftfiltereinsatzRJe nach Zustand häufiger ersetzenC, E
ZündkerzenRJe nach Zustand häufiger ersetzenB, H
Lenkgetriebe, Lenkgestänge und
ManschettenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G
Kugelgelenke der VorderradaufhängungIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G
Scheibenbremsen:
Klötze, Sättel und ScheibenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, G, H
Feststellbremse (ausstattungsabhängig)IEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, G, H
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G, H, I, J

7-15
7
Wartung

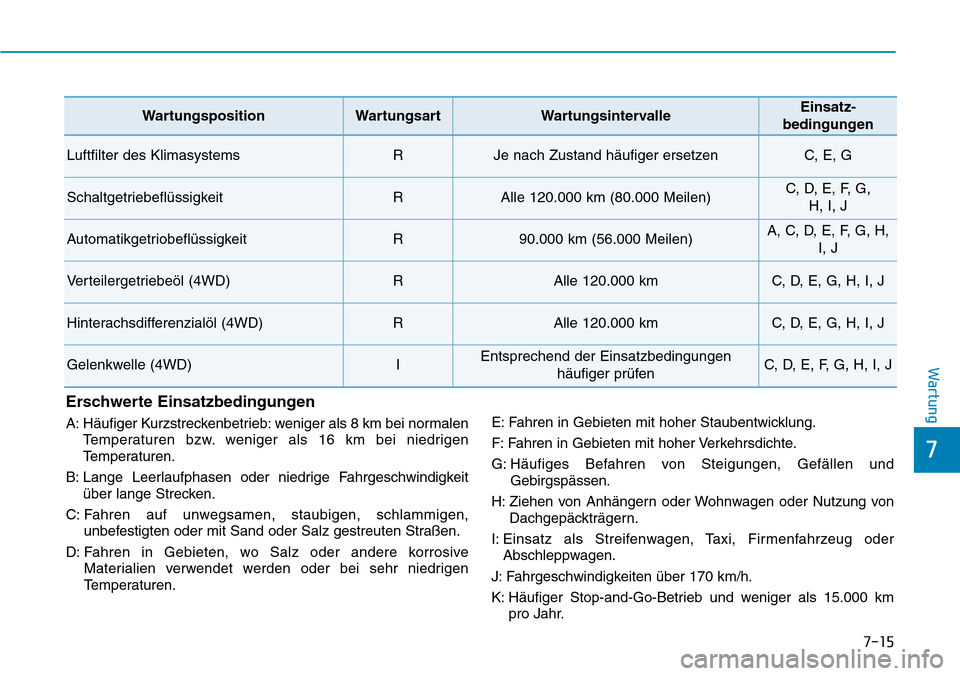

Erschwerte Einsatzbedingungen
A: Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen
Temperaturen bzw. weniger als 16 km bei niedrigen
Temperaturen.
B: Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit
über lange Strecken.
C: Fahren auf unwegsamen, staubigen, schlammigen,
unbefestigten oder mit Sand oder Salz gestreuten Straßen.
D: Fahren in Gebieten, wo Salz oder andere korrosive
Materialien verwendet werden oder bei sehr niedrigen
Temperaturen.E: Fahren in Gebieten mit hoher Staubentwicklung.
F: Fahren in Gebieten mit hoher Verkehrsdichte.
G: Häufiges Befahren von Steigungen, Gefällen und
Gebirgspässen.
H: Ziehen von Anhängern oder Wohnwagen oder Nutzung von
Dachgepäckträgern.
I: Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder
Abschleppwagen.
J: Fahrgeschwindigkeiten über 170 km/h.
K: Häufiger Stop-and-Go-Betrieb und weniger als 15.000 km
pro Jahr.
WartungspositionWartungsartWartungsintervalleEinsatz-
bedingungen
Luftfilter des KlimasystemsRJe nach Zustand häufiger ersetzenC, E, G
SchaltgetriebeflüssigkeitRAlle 120.000 km (80.000 Meilen)C, D, E, F, G,
H, I, J
AutomatikgetriobeflüssigkeitR90.000 km (56.000 Meilen)A, C, D, E, F, G, H,
I, J
Verteilergetriebeöl (4WD)RAlle 120.000 kmC, D, E, G, H, I, J
Hinterachsdifferenzialöl (4WD)RAlle 120.000 kmC, D, E, G, H, I, J
Gelenkwelle (4WD)IEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G, H, I, J

Wartung
7-16 I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
** : Der Motorölfüllstand muss regelmäßig geprüft und ordnungsgemäß eingehalten werden. Der Betrieb mit zu niedrigem
Ölfüllstand kann zu Motorschäden führen. Derartige Schäden werden nicht von der Garantie abgedeckt.
*
1: Antriebsriemenspanner, Umlenkrolle und Generatorriemenscheibe prüfen und bei Bedarf korrigieren oder ersetzen.
*2: Motorölstand alle 500 km sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten.
*3: Der Wartungsplan richtet sich nach der Kraftstoffqualität. Er gilt nur für den Fall, dass spezifizierter Kraftstoff <"EN590 oder
gleichwertig"> verwendet wird. Falls der Dieselkraftstoff nicht den Spezifikationen nach EN590 entspricht, muss der Austausch
gemäß dem Wartungsplan für erschwerte Bedingungen erfolgen.
*
4: Wenn das empfohlene Öl nicht verfügbar ist, sind Motoröl und Motorölfilter alle 20.000 km oder 12 Monate zu ersetzen.
*5: Dieses Wartungsintervall ist von der Kraftstoffqualität abhängig. Es ist nur anwendbar, wenn spezifizierter Kraftstoff "EN590
oder gleichwertig" verwendet wird. Wenn die Spezifikation des Dieselkraftstoffs nicht der Norm EN590 entspricht, muss der
Filter häufiger ersetzt werden. Wenn sicherheitsrelevante Gründe wie eingeschränkter Kraftstofffluss, schwankende
Motordrehzahlen, Leistungsverlust, erhebliche Startprobleme usw. vorliegen, lassen Sie den Kraftstofffilter umgehend ersetzen.
Ferner empfehlen wir, sich bei Fragen an eine HYUNDAI Vertragswerkstatt zu wenden.
Standard-wartungsplan (Dieselmotor, Europa)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Antriebsriemen *1Erstmals nach 90.000 km (60.000 Meilen) bzw. nach 72 Monaten
prüfen, danach alle 30.000 km (20.000 Meilen) bzw. alle 24 Monate.
Motoröl und Motorölfilter ** *2*3*4RRRRRRRR
LuftfiltereinsatzIRIRIRIR
Kraftstoffleitungen und -schläuche sowie deren
AnschlüsseIIIIIIII
Kraftstofffilterpatrone *5IRIRIRIR
KühlsystemKühlmittelfüllstand und Dichtigkeit täglich prüfen.
Erstmals nach 60.000 km (40.000 Meilen) bzw. nach 48 Monaten
prüfen, danach alle 30.000 km (20.000 Meilen) bzw. alle 24 Monate.
WARTUNGS-
INTERVALLE
WARTUNGS
-
POSITION

7-17
7
Wartung

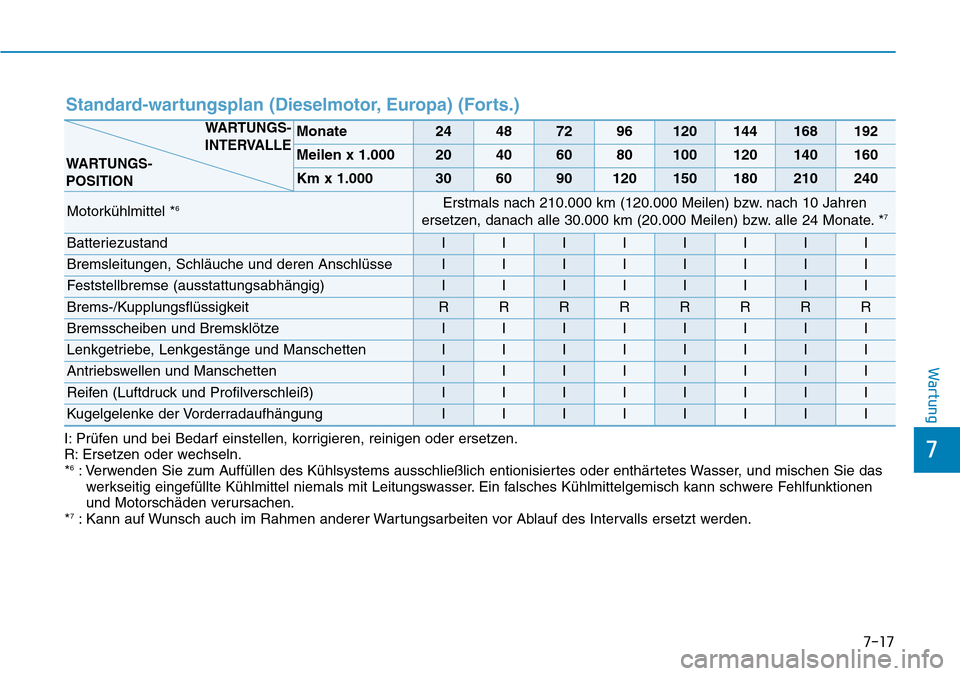

Standard-wartungsplan (Dieselmotor, Europa) (Forts.)
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
6: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich entionisiertes oder enthärtetes Wasser, und mischen Sie das
werkseitig eingefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen
und Motorschäden verursachen.
*
7: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Motorkühlmittel *6Erstmals nach 210.000 km (120.000 Meilen) bzw. nach 10 Jahren
ersetzen, danach alle 30.000 km (20.000 Meilen) bzw. alle 24 Monate. *7
BatteriezustandIIIIIIII
Bremsleitungen, Schläuche und deren AnschlüsseIIIIIIII
Feststellbremse (ausstattungsabhängig)IIIIIIII
Brems-/KupplungsflüssigkeitRRRRRRRR
Bremsscheiben und BremsklötzeIIIIIIII
Lenkgetriebe, Lenkgestänge und ManschettenIIIIIIII
Antriebswellen und ManschettenIIIIIIII
Reifen (Luftdruck und Profilverschleiß)IIIIIIII
Kugelgelenke der VorderradaufhängungIIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS
-
POSITION

Wartung
7-18

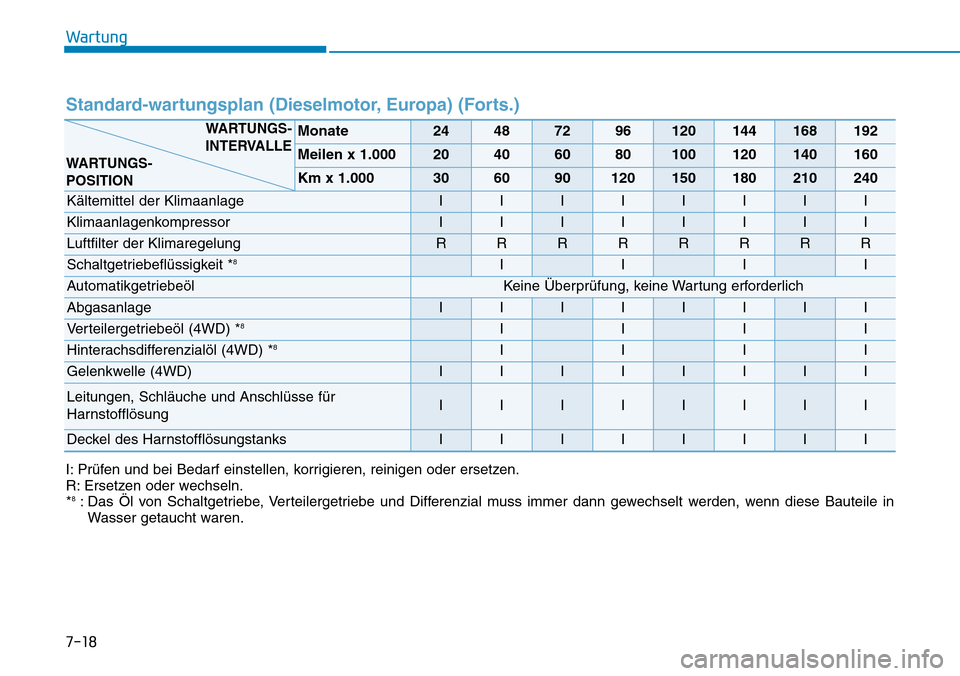

Standard-wartungsplan (Dieselmotor, Europa) (Forts.)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Kältemittel der KlimaanlageIIIIIIII
KlimaanlagenkompressorIIIIIIII
Luftfilter der KlimaregelungRRRRRRRR
Schaltgetriebeflüssigkeit *8IIII
AutomatikgetriebeölKeine Überprüfung, keine Wartung erforderlich
AbgasanlageIIIIIIII
Verteilergetriebeöl (4WD) *8IIII
Hinterachsdifferenzialöl (4WD) *8IIII
Gelenkwelle (4WD)IIIIIIII
Leitungen, Schläuche und Anschlüsse für
HarnstofflösungIIIIIIII
Deckel des HarnstofflösungstanksIIIIIIII
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
8: Das Öl von Schaltgetriebe, Verteilergetriebe und Differenzial muss immer dann gewechselt werden, wenn diese Bauteile in
Wasser getaucht waren.
WARTUNGS-
INTERVALLE
WARTUNGS
-
POSITION

7-19
7
Wartung

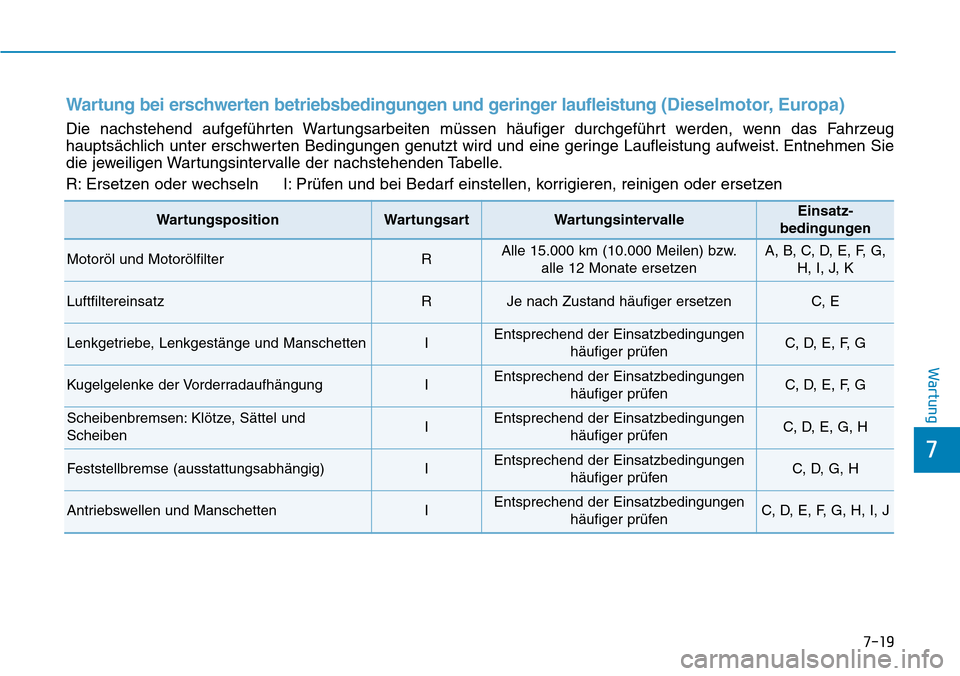

Wartung bei erschwerten betriebsbedingungen und geringer laufleistung (Dieselmotor, Europa)
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug
hauptsächlich unter erschwerten Bedingungen genutzt wird und eine geringe Laufleistung aufweist. Entnehmen Sie
die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R: Ersetzen oder wechseln I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen
WartungspositionWartungsartWartungsintervalleEinsatz-
bedingungen
Motoröl und MotorölfilterRAlle 15.000 km (10.000 Meilen) bzw.
alle 12 Monate ersetzenA, B, C, D, E, F, G,
H, I, J, K
LuftfiltereinsatzRJe nach Zustand häufiger ersetzenC, E
Lenkgetriebe, Lenkgestänge und ManschettenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G
Kugelgelenke der VorderradaufhängungIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G
Scheibenbremsen: Klötze, Sättel und
ScheibenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, G, H
Feststellbremse (ausstattungsabhängig)IEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, G, H
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G, H, I, J
