7-84
Wartung
3. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und
eine horizontale Linie (verläuft
durch die Mitte beider Schein-
werfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so
aus, dass der hellste Bereich auf
der horizontalen und den
vertikalen Linien liegt.
5. Um das Abblendlicht nach links
oder rechts zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn. Um das
Abblendlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Um das Fernlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer. Stellen Sie die
Nebelscheinwerfer ein und achten
Sie dabei auf den ordnungs-
gemäßen Zustand der Batterie und
der Nebelscheinwerfer. Um den
Nebelscheinwerfer nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
OTM078067L

7-85
7
Wartung
Ausrichtungspunkt
■Halogenleuchte
■LED-Leuchte
OTM078069L/OTM078070L
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen

7-86
Wartung

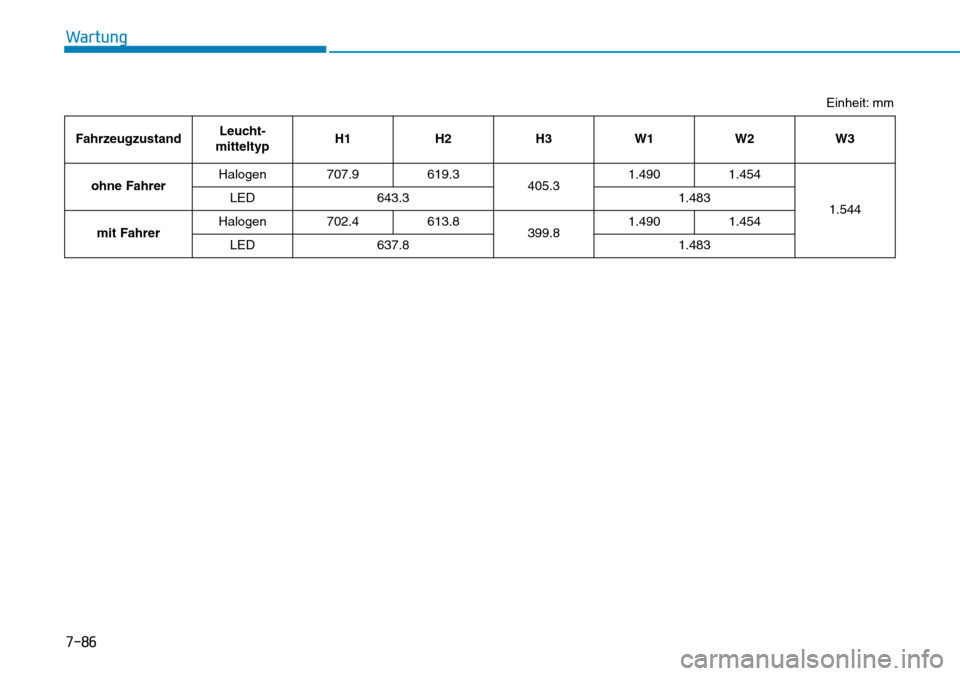

FahrzeugzustandLeucht-
mitteltypH1 H2 H3 W1 W2 W3
ohne FahrerHalogen 707.9 619.3
405.31.490 1.454
1.544 LED 643.3 1.483
mit FahrerHalogen 702.4 613.8
399.81.490 1.454
LED 637.8 1.483
Einheit: mm

7-87
7
Wartung
Abblendlicht (Linkslenker)
1. Schalten Sie das Abblendlicht mit Fahrer (75 kg) an Bord ein.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht
werden.
ODMEMC2025

7-88
Wartung
Nebelscheinwerfer
1. Schalten Sie die Nebelscheinwerfer mit Fahrer (75 kg) an Bord ein.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
Upper limit
Horizontal line of fog lamp bulb centerVertical line of the left fog lamp bulb center
Vertical line of the right fog lamp bulb center
OTM078071L

7-89
7
Wartung
Seitliche Blinkleuchten
ersetzen
Für den Fall, dass die Glühlampe
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
■Ausführung A
(1) Brems-/Rücklicht
(2) Rücklicht
(3) Blinkerleuchte
(4) Rückfahrscheinwerfer
(5) Nebelschlusslicht
(ausstattungsabhängig)
■Ausführung B
(1) Rücklicht
(2) Bremslicht
(3) Blinkerleuchte
(4) Rückfahrscheinwerfer
(5) Nebelschlusslicht
(ausstattungsabhängig)OTM078004L
■Ausführung A (Standard)
OTM078050L
■Ausführung B (LED)
Glühlampen der hinteren Kombileuchten ersetzen
OTM078010R

7-90
Wartung
Brems-/Rücklicht (Ausführung A)
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Lösen Sie die Befestigungs-
schrauben der Leuchte mit einem
geeigneten Kreuzschlitzschrau-
bendreher.
4. Bauen Sie die hintere
Kombileuchte aus der Fahrzeug-
karosserie aus.
5. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastasen zu den Gehäuseaus-
sparungen ausgerichtet sind.6. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.
7. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.8. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten. Drücken Sie
die Fassung in das Leuchten-
gehäuse und drehen Sie sie im
Uhrzeigersinn.
9. Bauen Sie die Leuchte wieder in
die Fahrzeugkarosserie ein.
OTM078052OTM078009

7-91
7
Wartung
Schlusslicht (Ausführung A)
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe
mit einem
Schlitzschraubendreher.
4. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastasen zu den Gehäuseaus-
sparungen ausgerichtet sind.5. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.
6. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.7. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten. Drücken Sie
die Fassung in das Leuchten-
gehäuse und drehen Sie sie im
Uhrzeigersinn.
8. Bauen Sie die Leuchte wieder in
die Fahrzeugkarosserie ein.
Schluss- / Bremslicht
(Ausführung B)
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
Blinkerleuchte / Rückfahrleuchte /
Nebelschlusslicht
Falls diese Leuchten nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OTM078008OTM078007
