2019 Hyundai Santa Fe Betriebsanleitung (in German)

5-231
Fahrhinweise
5

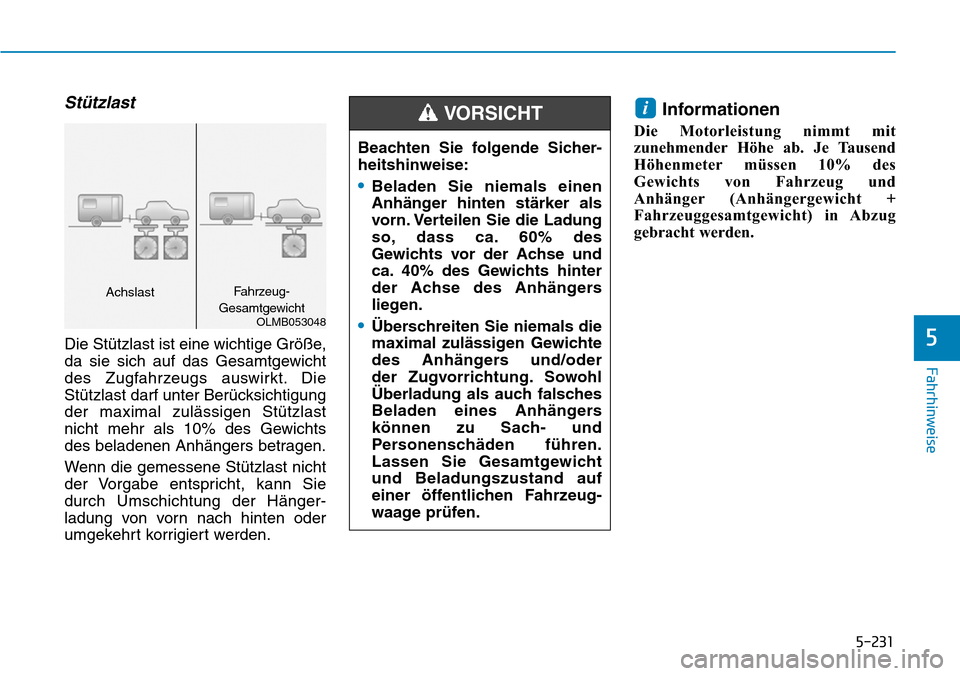

Stützlast
Die Stützlast ist eine wichtige Größe,
da sie sich auf das Gesamtgewicht
des Zugfahrzeugs auswirkt. Die
Stützlast darf unter Berücksichtigung
der maximal zulässigen Stützlast
nicht mehr als 10% des Gewichts
des beladenen Anhängers betragen.
Wenn die gemessene Stützlast nicht
der Vorgabe entspricht, kann Sie
durch Umschichtung der Hänger-
ladung von vorn nach hinten oder
umgekehrt korrigiert werden.
Informationen
Die Motorleistung nimmt mit
zunehmender Höhe ab. Je Tausend
Höhenmeter müssen 10% des
Gewichts von Fahrzeug und
Anhänger (Anhängergewicht +
Fahrzeuggesamtgewicht) in Abzug
gebracht werden.
i
OLMB053048
AchslastFahrzeug-
Gesamtgewicht
Beachten Sie folgende Sicher-
heitshinweise:
•Beladen Sie niemals einen
Anhänger hinten stärker als
vorn. Verteilen Sie die Ladung
so, dass ca. 60% des
Gewichts vor der Achse und
ca. 40% des Gewichts hinter
der Achse des Anhängers
liegen.
•Überschreiten Sie niemals die
maximal zulässigen Gewichte
des Anhängers und/oder
der Zugvorrichtung. Sowohl
Überladung als auch falsches
Beladen eines Anhängers
können zu Sach- und
Personenschäden führen.
Lassen Sie Gesamtgewicht
und Beladungszustand auf
einer öffentlichen Fahrzeug-
waage prüfen.
VORSICHT

5-232
Fahrhinweise
M/T : Schaltgetriebe
A/T : Automatikgetriebe

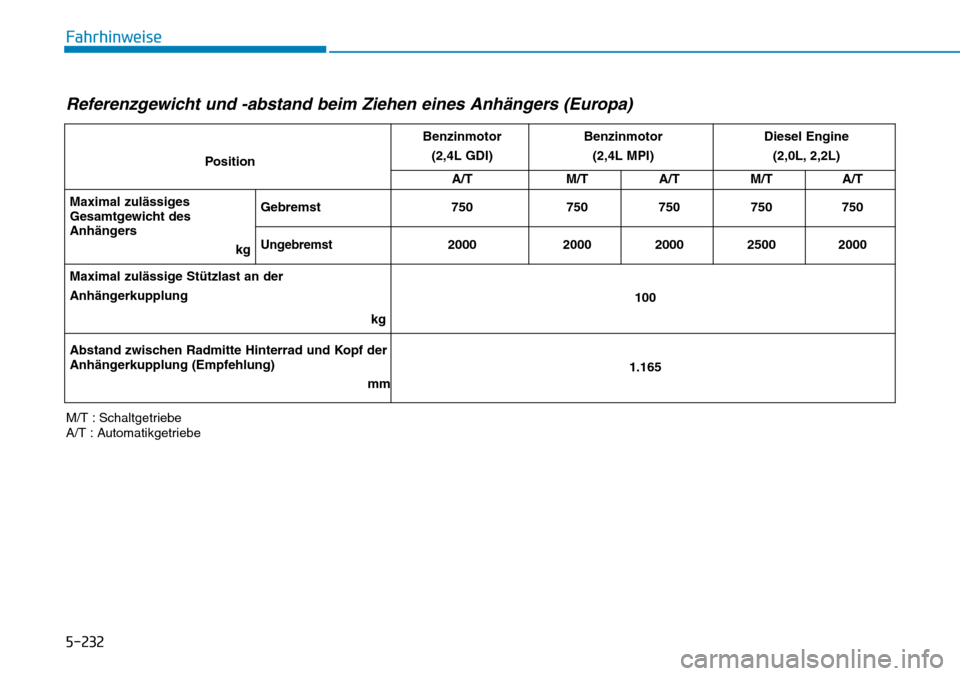

Referenzgewicht und -abstand beim Ziehen eines Anhängers (Europa)
PositionBenzinmotor
(2,4L GDI)
Benzinmotor
(2,4L MPI)Diesel Engine
(2,0L, 2,2L)
A/T
M/TA/TM/TA/T
Maximal zulässiges
Gesamtgewicht des
Anhängers
kgGebremst 750
750750750750
Ungebremst20002000200025002000
Maximal zulässige Stützlast an der
Anhängerkupplung
kg100
Abstand zwischen Radmitte Hinterrad und Kopf der
Anhängerkupplung (Empfehlung)
mm1.165

5-233
Fahrhinweise
5
Zugvorrichtung
Anhängerzugvorrichtungen
Informationen
Die Befestigungsbohrungen für
Zugvorrichtungen befinden sich zu
beiden Seiten des Unterbodens hinter
den Hinterrädern.Die Auswahl der geeigneten
Anhängerzugvorrichtung ist sehr
wichtig. Seitenwind, Fahrtwind
vorbeifahrender Lkw und das Fahren
auf schlechten Straßen sind einige
der Gründe, weshalb Sie die
geeignete Anhängerzugvorrichtung
benötigen. Beachten Sie die
nachfolgenden Regeln:
• Müssen Sie zum Einbau der
Anhängerzugvorrichtung Löcher in
die Karosserie bohren? Wenn ja,
stellen Sie sicher, dass die
Bohrlöcher verschlossen werden,
wenn die Anhängerzugvorrichtung
abgebaut wird. Wenn die
Bohrlöcher nicht verschlossen
werden, kann neben Schmutz und
Wasser auch tödlich wirkendes
Kohlenmonoxid (CO) aus dem
Abgas in den Fahrzeuginnenraum
gelangen.
• Die Stoßfänger Ihres Fahrzeugs
sind nicht für die Befestigung von
Anhängerzugvorrichtungen vorge-
sehen. Befestigen Sie keine
Anhängerzugvorrichtungen am
Stoßfänger. Verwenden Sie nur
Anhängerzugvorrichtungen, die an
der Karosserie und nicht am
Stoßfänger befestigt werden.• HYUNDAI Zubehör für Anhänger-
zugvorrichtungen erhalten Sie bei
Ihrem HYUNDAI Vertragshändler.
Sicherheitsseile
Im Zugbetrieb müssen Zugfahrzeug
und Anhänger immer mit
Sicherheitsseilen verbunden sein.
Eine Anleitung für den Umgang mit
Sicherheitsseilen erhalten Sie beim
Hersteller der Anhängerkupplung
oder des Anhängers. Beachten Sie
die Herstellerempfehlungen für das
Anbringen von Sicherheitsseilen.
Verlegen Sie die Sicherheitsseile
einerseits locker, damit genügend
Seilreserven für Kurvenfahrten zur
Verfügen stehen, achten Sie
andererseits jedoch darauf, dass die
Seile nicht auf dem Boden schleifen
können.
i
OTM058150L

5-234
Fahrhinweise

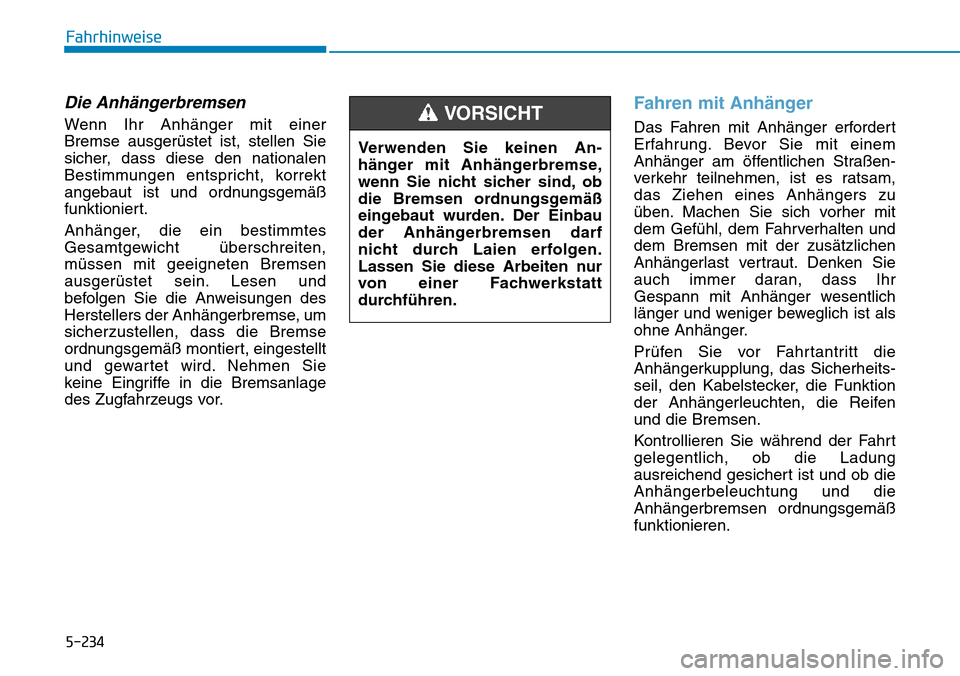

Die Anhängerbremsen
Wenn Ihr Anhänger mit einer
Bremse ausgerüstet ist, stellen Sie
sicher, dass diese den nationalen
Bestimmungen entspricht, korrekt
angebaut ist und ordnungsgemäß
funktioniert.
Anhänger, die ein bestimmtes
Gesamtgewicht überschreiten,
müssen mit geeigneten Bremsen
ausgerüstet sein. Lesen und
befolgen Sie die Anweisungen des
Herstellers der Anhängerbremse, um
sicherzustellen, dass die Bremse
ordnungsgemäß montiert, eingestellt
und gewartet wird. Nehmen Sie
keine Eingriffe in die Bremsanlage
des Zugfahrzeugs vor.
Fahren mit Anhänger
Das Fahren mit Anhänger erfordert
Erfahrung. Bevor Sie mit einem
Anhänger am öffentlichen Straßen-
verkehr teilnehmen, ist es ratsam,
das Ziehen eines Anhängers zu
üben. Machen Sie sich vorher mit
dem Gefühl, dem Fahrverhalten und
dem Bremsen mit der zusätzlichen
Anhängerlast vertraut. Denken Sie
auch immer daran, dass Ihr
Gespann mit Anhänger wesentlich
länger und weniger beweglich ist als
ohne Anhänger.
Prüfen Sie vor Fahrtantritt die
Anhängerkupplung, das Sicherheits-
seil, den Kabelstecker, die Funktion
der Anhängerleuchten, die Reifen
und die Bremsen.
Kontrollieren Sie während der Fahrt
gelegentlich, ob die Ladung
ausreichend gesichert ist und ob die
Anhängerbeleuchtung und die
Anhängerbremsen ordnungsgemäß
funktionieren. Verwenden Sie keinen An-
hänger mit Anhängerbremse,
wenn Sie nicht sicher sind, ob
die Bremsen ordnungsgemäß
eingebaut wurden. Der Einbau
der Anhängerbremsen darf
nicht durch Laien erfolgen.
Lassen Sie diese Arbeiten nur
von einer Fachwerkstatt
durchführen.VORSICHT

5-235
Fahrhinweise
5
Abstand
Halten Sie im Anhängerbetrieb einen
mindestens doppelt so großen
Sicherheitsabstand als wenn Sie
ohne Anhänger fahren. Dadurch
können scharfe Bremsungen und
abrupte Lenkmanöver vermieden
werden.
Überholen
Denken Sie daran, dass ein
Überholvorgang mit Anhänger länger
dauert und dass Sie aufgrund der
Gespannlänge einen längeren Weg
fahren müssen, bevor Sie wieder
einscheren können.
Rückwärtsfahren
Halten Sie das Lenkrad mit einer
Hand am unteren Rand fest.
Bewegen Sie Ihre Hand nach links,
um den Anhänger nach links zu
steuern bzw. bewegen Sie Ihre Hand
nach rechts, um den Anhänger nach
rechts zu steuern. Fahren Sie beim
Zurücksetzen stets langsam und
lassen Sie sich nach Möglichkeit
einweisen.
Kurvenfahren
Fahren Sie mit Anhänger einen
größeren Kurvenradius als ohne
Anhänger, um nicht mit Randstreifen,
Bordsteinkanten, Straßenschildern,
Bäumen oder anderen Gegen-
ständen in Berührung zu kommen.
Vermeiden Sie plötzliche bzw.
ruckartige Fahrmanöver. Betätigen
Sie rechtzeitig die Blinker.
Blinker
Für den Anhängerbetrieb muss Ihr
Fahrzeug mit einem geänderten
Blinkrelais und zusätzlicher
Verkabelung ausgerüstet werden.
Die grünen Blinkerkontrollleuchten
im Kombiinstrument leuchten immer
auf, wenn der Blinker betätigt wird,
um das Wenden oder einen
Spurwechsel anzuzeigen. Wenn die
Beleuchtung des Anhängers korrekt
angeschlossen ist, leuchten auch die
Blinkleuchten am Anhänger auf, um
den anderen Verkehrsteilnehmern
anzuzeigen, dass Sie abbiegen, die
Spur wechseln oder anhalten
möchten.Die grünen Blinkerkontrollleuchten
im Kombiinstrument leuchten beim
Blinken auch dann auf, wenn die
Glühlampen in den Blinkleuchten
des Anhängers durchgebrannt sind.
Sie könnten daher annehmen, dass
der nachfolgende Verkehr Ihr Blinken
wahrgenommen hat, obwohl dies
nicht der Fall ist. Es ist daher
besonders wichtig, dass Sie ab und
zu die Funktion der Anhänger-
beleuchtung prüfen. Prüfen Sie die
Funktion der Anhängerbeleuchtung
auch jedes Mal, nachdem Sie den
Anhänger an das Zugfahrzeug
angekuppelt haben.
Schließen Sie die Anhängerbe-
leuchtung niemals direkt an die
Verkabelung Ihres Fahrzeugs
an. Verwenden eine zuge-
lassene Anhängerverkabelung.
Andernfalls kann es zu
Schäden an der Fahrzeug-
elektrik und/oder zu Personen-
schäden kommen. Ihr HYUNDAI
Vertragshändler hilft Ihnen
gern.
VORSICHT

5-236
Fahrhinweise

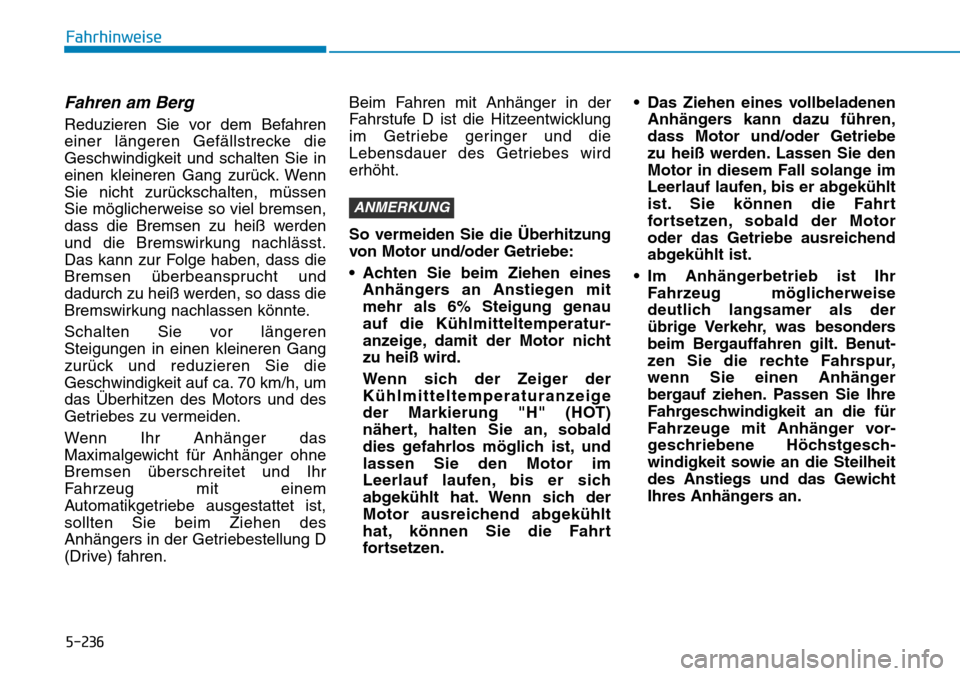

Fahren am Berg
Reduzieren Sie vor dem Befahren
einer längeren Gefällstrecke die
Geschwindigkeit und schalten Sie in
einen kleineren Gang zurück. Wenn
Sie nicht zurückschalten, müssen
Sie möglicherweise so viel bremsen,
dass die Bremsen zu heiß werden
und die Bremswirkung nachlässt.
Das kann zur Folge haben, dass die
Bremsen überbeansprucht und
dadurch zu heiß werden, so dass die
Bremswirkung nachlassen könnte.
Schalten Sie vor längeren
Steigungen in einen kleineren Gang
zurück und reduzieren Sie die
Geschwindigkeit auf ca. 70 km/h, um
das Überhitzen des Motors und des
Getriebes zu vermeiden.
Wenn Ihr Anhänger das
Maximalgewicht für Anhänger ohne
Bremsen überschreitet und Ihr
Fahrzeug mit einem
Automatikgetriebe ausgestattet ist,
sollten Sie beim Ziehen des
Anhängers in der Getriebestellung D
(Drive) fahren.Beim Fahren mit Anhänger in der
Fahrstufe D ist die Hitzeentwicklung
im Getriebe geringer und die
Lebensdauer des Getriebes wird
erhöht.
So vermeiden Sie die Überhitzung
von Motor und/oder Getriebe:
• Achten Sie beim Ziehen eines
Anhängers an Anstiegen mit
mehr als 6% Steigung genau
auf die Kühlmitteltemperatur-
anzeige, damit der Motor nicht
zu heiß wird.
Wenn sich der Zeiger der
Kühlmitteltemperaturanzeige
der Markierung "H" (HOT)
nähert, halten Sie an, sobald
dies gefahrlos möglich ist, und
lassen Sie den Motor im
Leerlauf laufen, bis er sich
abgekühlt hat. Wenn sich der
Motor ausreichend abgekühlt
hat, können Sie die Fahrt
fortsetzen.• Das Ziehen eines vollbeladenen
Anhängers kann dazu führen,
dass Motor und/oder Getriebe
zu heiß werden. Lassen Sie den
Motor in diesem Fall solange im
Leerlauf laufen, bis er abgekühlt
ist. Sie können die Fahrt
fortsetzen, sobald der Motor
oder das Getriebe ausreichend
abgekühlt ist.
• Im Anhängerbetrieb ist Ihr
Fahrzeug möglicherweise
deutlich langsamer als der
übrige Verkehr, was besonders
beim Bergauffahren gilt. Benut-
zen Sie die rechte Fahrspur,
wenn Sie einen Anhänger
bergauf ziehen. Passen Sie Ihre
Fahrgeschwindigkeit an die für
Fahrzeuge mit Anhänger vor-
geschriebene Höchstgesch-
windigkeit sowie an die Steilheit
des Anstiegs und das Gewicht
Ihres Anhängers an.
ANMERKUNG

5-237
Fahrhinweise
5
• Beachten Sie bei einem
Fahrzeug mit
Automatikgetriebe, dass es
beim Ziehen eines Anhängers
an steilen Steigungen zu
Überhitzung der
Getriebekupplung kommen
kann.
Wenn die Kupplung zu heiß
geworden ist, wird der Notlauf-
modus aktiviert. Im Notlauf-
modus blinkt die Ganganzeige
im Kombiinstrument und es
erklingt ein Signalton.
Dann erscheint eine Warn-
meldung auf dem Display und
das Fahrzeug fährt möglicher-
weise unrund.
Wenn Sie diesen Warnhinweis
ignorieren, verschlechtert sich
möglicherweise das Fahrver-
halten.
Damit sich das Fahrzeug wieder
normal verhält, halten Sie das
Fahrzeug an einer flachen Stelle
an und treten Sie einige Minuten
lang die Fußbremse, bevor Sie
die Fahrt fortsetzen.Parken auf Gefällstrecken
Generell sollte ein Fahrzeug mit
angekuppeltem Anhänger nicht auf
einer Gefällstrecke geparkt werden.
Wenn es notwendig ist, dass das
Gespann an einer Gefällstrecke
geparkt werden muss, gehen Sie
bitte wie folgt vor:
1. Parken Sie das Fahrzeug ein.
Drehen Sie das Lenkrad zur
Bordsteinkante (bei Fahrtrichtung
bergab nach rechts, bei Fahrtrich-
tung bergauf nach links).
2. Schalten Sie nach "P" (Parken,
bei Fahrzeug mit
Automatikgetriebe) bzw. in den
Leerlauf (Fahrzeuge mit
Schaltgetriebe).
3. Betätigen Sie die Feststellbremse
und stellen Sie den Motor ab.
4. Blockieren Sie die Räder des
Anhängers auf der Talseite mit
Unterlegkeilen.5. Lassen Sie den Motor an, treten
Sie die Bremse, schalten Sie in
die Neutralstufe, lösen Sie die
Feststellbremse und lassen Sie
langsam die Bremse los, bis die
Unterlegkeile das Gewicht
aufnehmen.
6. Betätigen Sie erneut die Bremsen
und die Feststellbremse.
7. Schalten Sie nach "P" (Parken,
bei Fahrzeug mit
Automatikgetriebe) oder in den
ersten Gang (Fahrzeuge mit
Schaltgetriebe), wenn das
Fahrzeug an einer Steigung
abgestellt wird, bzw. nach "R"
(Rückwärtsgang), wenn es sich
um ein Gefälle handelt.
8. Stellen Sie den Motor ab und
lassen Sie das Bremspedal los,
die Feststellbremse lassen Sie
jedoch betätigt.

5-238

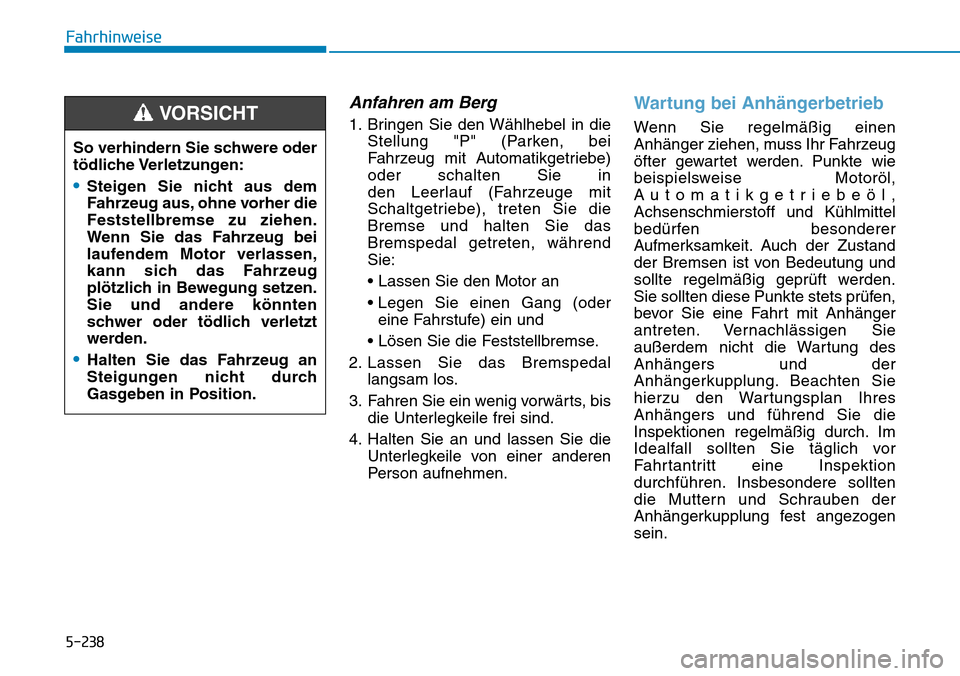

Fahrhinweise
Anfahren am Berg
1. Bringen Sie den Wählhebel in die
Stellung "P" (Parken, bei
Fahrzeug mit Automatikgetriebe)
oder schalten Sie in
den Leerlauf (Fahrzeuge mit
Schaltgetriebe), treten Sie die
Bremse und halten Sie das
Bremspedal getreten, während
Sie:
• Lassen Sie den Motor an
• Legen Sie einen Gang (oder
eine Fahrstufe) ein und
• Lösen Sie die Feststellbremse.
2. Lassen Sie das Bremspedal
langsam los.
3. Fahren Sie ein wenig vorwärts, bis
die Unterlegkeile frei sind.
4. Halten Sie an und lassen Sie die
Unterlegkeile von einer anderen
Person aufnehmen.
Wartung bei Anhängerbetrieb
Wenn Sie regelmäßig einen
Anhänger ziehen, muss Ihr Fahrzeug
öfter gewartet werden. Punkte wie
beispielsweise Motoröl,
Automatikgetriebeöl,
Achsenschmierstoff und Kühlmittel
bedürfen besonderer
Aufmerksamkeit. Auch der Zustand
der Bremsen ist von Bedeutung und
sollte regelmäßig geprüft werden.
Sie sollten diese Punkte stets prüfen,
bevor Sie eine Fahrt mit Anhänger
antreten. Vernachlässigen Sie
außerdem nicht die Wartung des
Anhängers und der
Anhängerkupplung. Beachten Sie
hierzu den Wartungsplan Ihres
Anhängers und führend Sie die
Inspektionen regelmäßig durch. Im
Idealfall sollten Sie täglich vor
Fahrtantritt eine Inspektion
durchführen. Insbesondere sollten
die Muttern und Schrauben der
Anhängerkupplung fest angezogen
sein. So verhindern Sie schwere oder
tödliche Verletzungen:
•Steigen Sie nicht aus dem
Fahrzeug aus, ohne vorher die
Feststellbremse zu ziehen.
Wenn Sie das Fahrzeug bei
laufendem Motor verlassen,
kann sich das Fahrzeug
plötzlich in Bewegung setzen.
Sie und andere könnten
schwer oder tödlich verletzt
werden.
•Halten Sie das Fahrzeug an
Steigungen nicht durch
Gasgeben in Position.
VORSICHT
