2019 Hyundai Santa Fe Betriebsanleitung (in German)

5-135
Fahrhinweise
5
• Wenn das Fahrzeug an einem
Gefälle oder in der Nähe davon
steht
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn das
Fahrzeug an einem Gefälle oder in
der Nähe davon steht.
Unter bestimmten Umständen kann
das System ein sich von hinten
links/rechts näherndes Fahrzeug
nicht erfassen und die Warnung oder
der Bremseingriff funktionieren
möglicherweise nicht
ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.[A] : Struktur, [B] : Wand
• Einfahren in die Parklücke in der
Nähe einer Struktur
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich beim
Einfahren in die Parklücke eine
Struktur hinter dem Fahrzeug oder
an der Seite befindet.
Unter bestimmten Umständen
erkennt das System beim
Zurücksetzen in die Parklücke ein
sich vor dem Fahrzeug bewegendes
anderes Fahrzeug möglicherweise
nicht. In diesem Fall funktionieren die
Warnung und die Bremse nicht
ordnungsgemäß.Achten Sie stets auf die
Gegebenheiten der Parklücke.
• Wenn das Fahrzeug rückwärts
eingeparkt ist
Wenn das Fahrzeug rückwärts
eingeparkt ist und der Sensor ein
anderes Fahrzeug im hinteren
Bereich der Parklücke erkennt, kann
eine Warnung oder ein Bremseingriff
ausgelöst werden. Achten Sie stets
auf die Gegebenheiten der
Parklücke.
OTM058106LOTM058107OTM058105

5-136
Fahrhinweise
Systembeschreibung
Kollisionswarnung "Toter
Winkel" (BCW)
Das Kollisionswarnsystem "Toter
Winkel" (BCW) verwendet im
hinteren Stoßfänger angebrachte
Radarsensoren, um den toten
Winkel zu überwachen und den
Fahrer vor dort herannahenden
Fahrzeugen zu warnen.
1) Toter Winkel
Die Erkennungsreichweite richtet
sich nach der Fahrgeschwindigkeit.Wenn Ihr Fahrzeug schneller ist als
die anderen Fahrzeuge, werden Sie
nicht gewarnt.
2) Annäherung bei hoher
Geschwindigkeit
Der Spurwechselassistent warnt Sie,
wenn sich Ihnen ein Fahrzeug auf
einer benachbarten Fahrspur mit
hoher Geschwindigkeit nähert. Wenn
der Fahrer den Blinker setzt,
während das System ein sich
näherndes Fahrzeug erfasst, gibt
das System einen akustischen Alarm
aus.
Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA)
Der Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA) erfasst die Fahrspur
vor dem Fahrzeug über eine oben
auf der Windschutzscheibe
montierte Kamera und die seitlichen
und hinteren Bereiche mit Hilfe von
Radarsensoren.
KOLLISIONSWARNUNG BEI TOTEM WINKEL/ASSISTENT ZUR KOLLISIONSVERMEIDUNG BEI
TOTEM WINKEL (AUSSTATTUNG
SSABHÄNGIG)
OTM058120L
OTM058121L
OTM058108

5-137
Fahrhinweise
5

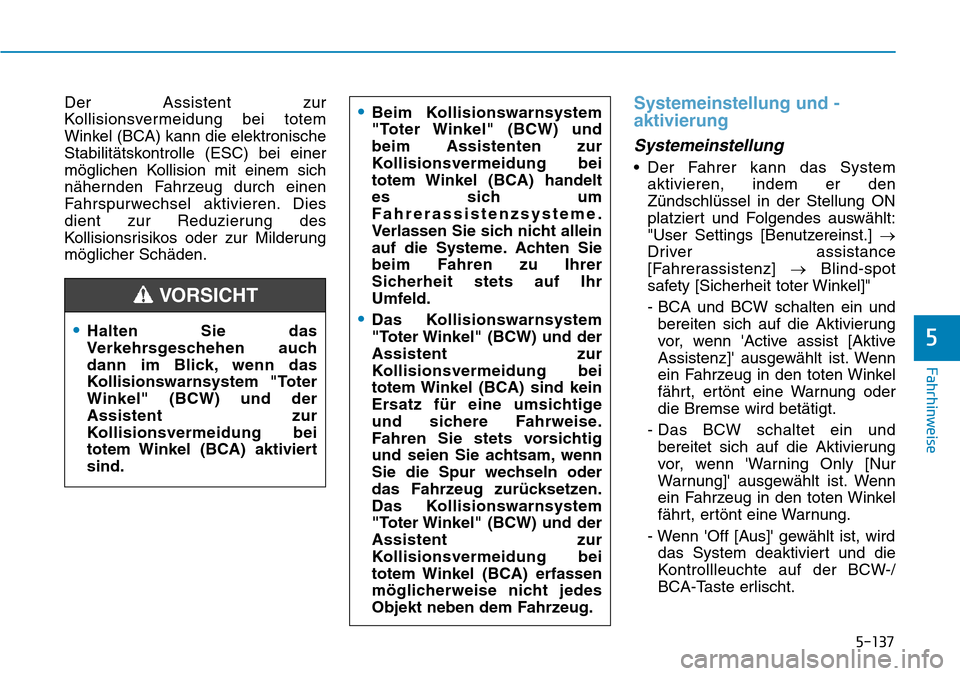

Der Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA) kann die elektronische
Stabilitätskontrolle (ESC) bei einer
möglichen Kollision mit einem sich
nähernden Fahrzeug durch einen
Fahrspurwechsel aktivieren. Dies
dient zur Reduzierung des
Kollisionsrisikos oder zur Milderung
möglicher Schäden.Systemeinstellung und -
aktivierung
Systemeinstellung
• Der Fahrer kann das System
aktivieren, indem er den
Zündschlüssel in der Stellung ON
platziert und Folgendes auswählt:
"User Settings [Benutzereinst.] →
Driver assistance
[Fahrerassistenz] →Blind-spot
safety [Sicherheit toter Winkel]"
- BCA und BCW schalten ein und
bereiten sich auf die Aktivierung
vor, wenn 'Active assist [Aktive
Assistenz]' ausgewählt ist. Wenn
ein Fahrzeug in den toten Winkel
fährt, ertönt eine Warnung oder
die Bremse wird betätigt.
- Das BCW schaltet ein und
bereitet sich auf die Aktivierung
vor, wenn 'Warning Only [Nur
Warnung]' ausgewählt ist. Wenn
ein Fahrzeug in den toten Winkel
fährt, ertönt eine Warnung.
- Wenn 'Off [Aus]' gewählt ist, wird
das System deaktiviert und die
Kontrollleuchte auf der BCW-/
BCA-Taste erlischt.
•Halten Sie das
Verkehrsgeschehen auch
dann im Blick, wenn das
Kollisionswarnsystem "Toter
Winkel" (BCW) und der
Assistent zur
Kollisionsvermeidung bei
totem Winkel (BCA) aktiviert
sind.
•Beim Kollisionswarnsystem
"Toter Winkel" (BCW) und
beim Assistenten zur
Kollisionsvermeidung bei
totem Winkel (BCA) handelt
es sich um
Fahrerassistenzsysteme.
Verlassen Sie sich nicht allein
auf die Systeme. Achten Sie
beim Fahren zu Ihrer
Sicherheit stets auf Ihr
Umfeld.
•Das Kollisionswarnsystem
"Toter Winkel" (BCW) und der
Assistent zur
Kollisionsvermeidung bei
totem Winkel (BCA) sind kein
Ersatz für eine umsichtige
und sichere Fahrweise.
Fahren Sie stets vorsichtig
und seien Sie achtsam, wenn
Sie die Spur wechseln oder
das Fahrzeug zurücksetzen.
Das Kollisionswarnsystem
"Toter Winkel" (BCW) und der
Assistent zur
Kollisionsvermeidung bei
totem Winkel (BCA) erfassen
möglicherweise nicht jedes
Objekt neben dem Fahrzeug.
VORSICHT

5-138
Fahrhinweise

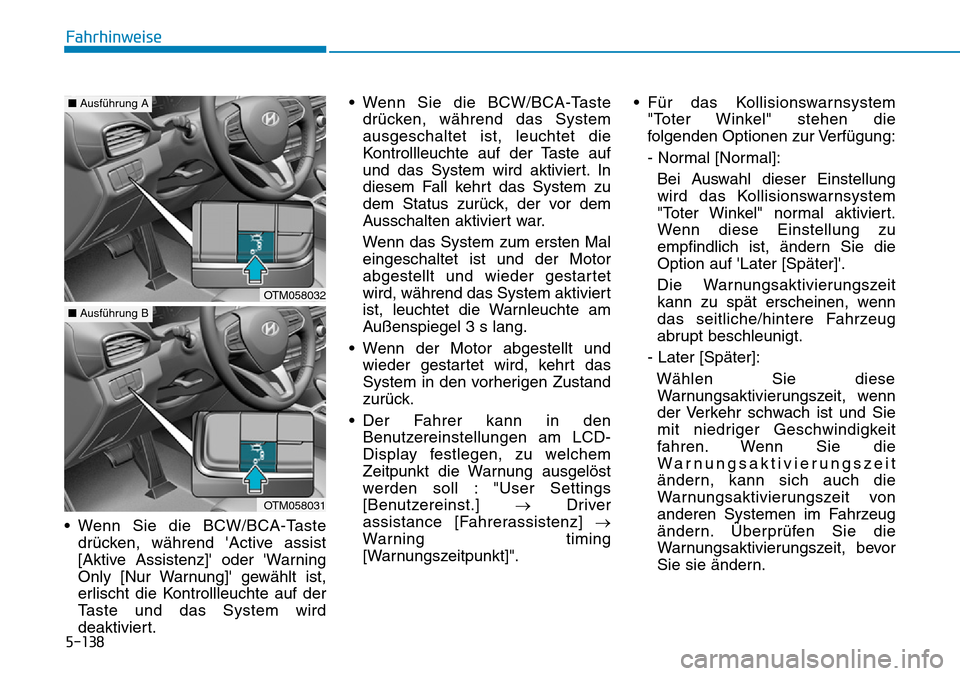

• Wenn Sie die BCW/BCA-Taste
drücken, während 'Active assist
[Aktive Assistenz]' oder 'Warning
Only [Nur Warnung]' gewählt ist,
erlischt die Kontrollleuchte auf der
Taste und das System wird
deaktiviert.• Wenn Sie die BCW/BCA-Taste
drücken, während das System
ausgeschaltet ist, leuchtet die
Kontrollleuchte auf der Taste auf
und das System wird aktiviert. In
diesem Fall kehrt das System zu
dem Status zurück, der vor dem
Ausschalten aktiviert war.
Wenn das System zum ersten Mal
eingeschaltet ist und der Motor
abgestellt und wieder gestartet
wird, während das System aktiviert
ist, leuchtet die Warnleuchte am
Außenspiegel 3 s lang.
• Wenn der Motor abgestellt und
wieder gestartet wird, kehrt das
System in den vorherigen Zustand
zurück.
• Der Fahrer kann in den
Benutzereinstellungen am LCD-
Display festlegen, zu welchem
Zeitpunkt die Warnung ausgelöst
werden soll : "User Settings
[Benutzereinst.] →Driver
assistance [Fahrerassistenz] →
Warning timing
[Warnungszeitpunkt]".• Für das Kollisionswarnsystem
"Toter Winkel" stehen die
folgenden Optionen zur Verfügung:
- Normal [Normal]:
Bei Auswahl dieser Einstellung
wird das Kollisionswarnsystem
"Toter Winkel" normal aktiviert.
Wenn diese Einstellung zu
empfindlich ist, ändern Sie die
Option auf 'Later [Später]'.
Die Warnungsaktivierungszeit
kann zu spät erscheinen, wenn
das seitliche/hintere Fahrzeug
abrupt beschleunigt.
- Later [Später]:
Wählen Sie diese
Warnungsaktivierungszeit, wenn
der Verkehr schwach ist und Sie
mit niedriger Geschwindigkeit
fahren. Wenn Sie die
Warnungsaktivierungszeit
ändern, kann sich auch die
Warnungsaktivierungszeit von
anderen Systemen im Fahrzeug
ändern. Überprüfen Sie die
Warnungsaktivierungszeit, bevor
Sie sie ändern.
OTM058032
■Ausführung A
OTM058031
■Ausführung B

5-139
Fahrhinweise
5

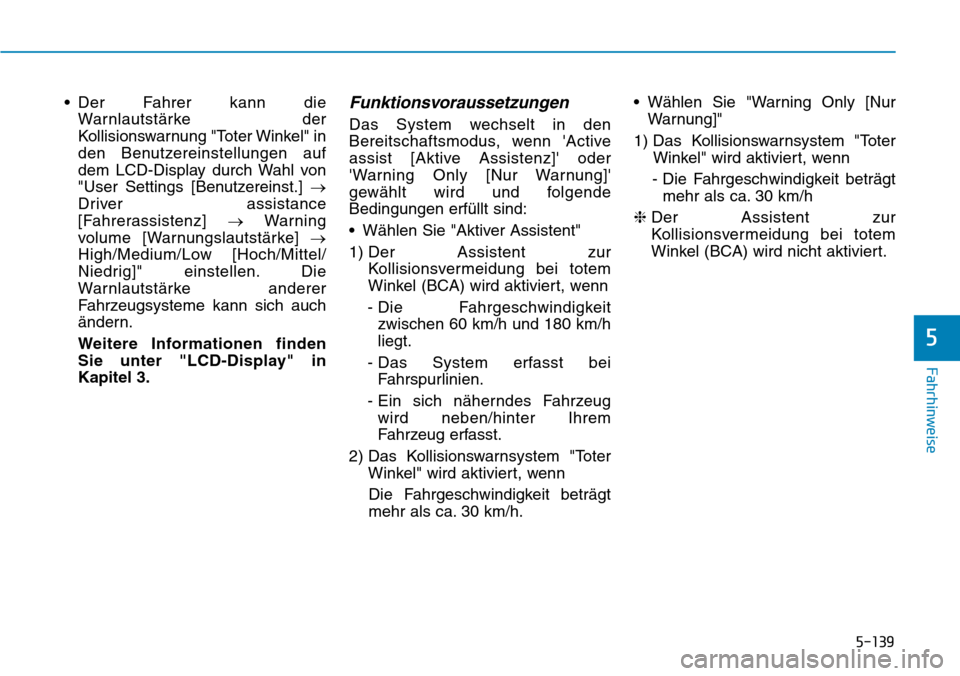

• Der Fahrer kann die
Warnlautstärke der
Kollisionswarnung "Toter Winkel" in
den Benutzereinstellungen auf
dem LCD-Display durch Wahl von
"User Settings [Benutzereinst.] →
Driver assistance
[Fahrerassistenz] →Warning
volume [Warnungslautstärke] →
High/Medium/Low [Hoch/Mittel/
Niedrig]" einstellen. Die
Warnlautstärke anderer
Fahrzeugsysteme kann sich auch
ändern.
Weitere Informationen finden
Sie unter "LCD-Display" in
Kapitel 3.Funktionsvoraussetzungen
Das System wechselt in den
Bereitschaftsmodus, wenn 'Active
assist [Aktive Assistenz]' oder
'Warning Only [Nur Warnung]'
gewählt wird und folgende
Bedingungen erfüllt sind:
• Wählen Sie "Aktiver Assistent"
1) Der Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA) wird aktiviert, wenn
- Die Fahrgeschwindigkeit
zwischen 60 km/h und 180 km/h
liegt.
- Das System erfasst bei
Fahrspurlinien.
- Ein sich näherndes Fahrzeug
wird neben/hinter Ihrem
Fahrzeug erfasst.
2) Das Kollisionswarnsystem "Toter
Winkel" wird aktiviert, wenn
Die Fahrgeschwindigkeit beträgt
mehr als ca. 30 km/h.• Wählen Sie "Warning Only [Nur
Warnung]"
1) Das Kollisionswarnsystem "Toter
Winkel" wird aktiviert, wenn
- Die Fahrgeschwindigkeit beträgt
mehr als ca. 30 km/h
❈Der Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA) wird nicht aktiviert.

5-140
Fahrhinweise

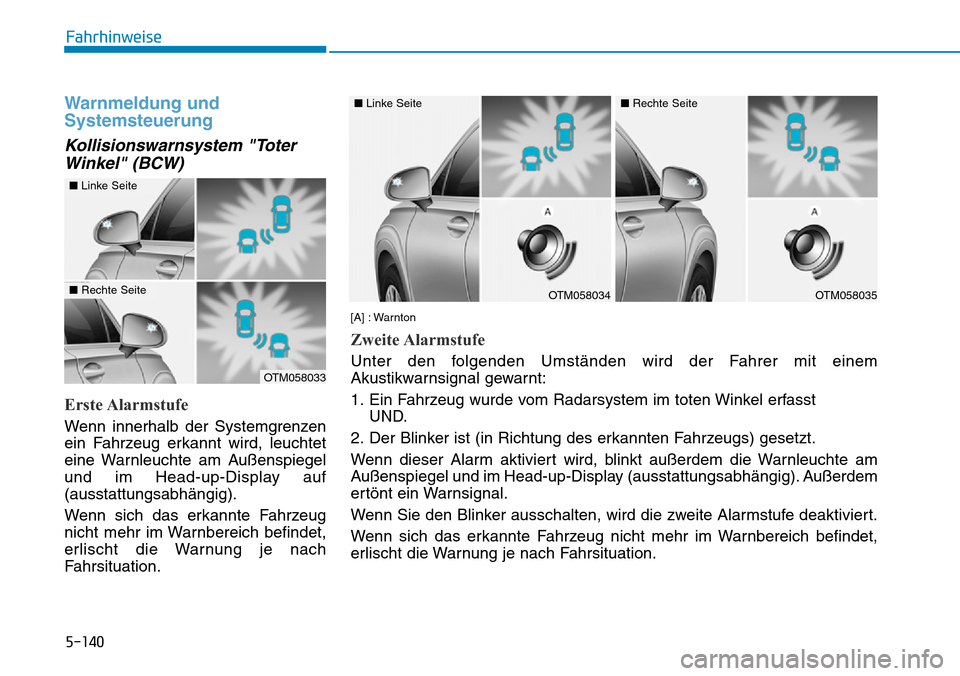

Warnmeldung und
Systemsteuerung
Kollisionswarnsystem "Toter
Winkel" (BCW)
Erste Alarmstufe
Wenn innerhalb der Systemgrenzen
ein Fahrzeug erkannt wird, leuchtet
eine Warnleuchte am Außenspiegel
und im Head-up-Display auf
(ausstattungsabhängig).
Wenn sich das erkannte Fahrzeug
nicht mehr im Warnbereich befindet,
erlischt die Warnung je nach
Fahrsituation.
OTM058033
■Linke Seite
■Rechte Seite
[A] : Warnton
Zweite Alarmstufe
Unter den folgenden Umständen wird der Fahrer mit einem
Akustikwarnsignal gewarnt:
1. Ein Fahrzeug wurde vom Radarsystem im toten Winkel erfasst
UND.
2. Der Blinker ist (in Richtung des erkannten Fahrzeugs) gesetzt.
Wenn dieser Alarm aktiviert wird, blinkt außerdem die Warnleuchte am
Außenspiegel und im Head-up-Display (ausstattungsabhängig). Außerdem
ertönt ein Warnsignal.
Wenn Sie den Blinker ausschalten, wird die zweite Alarmstufe deaktiviert.
Wenn sich das erkannte Fahrzeug nicht mehr im Warnbereich befindet,
erlischt die Warnung je nach Fahrsituation.
OTM058034
■Linke Seite
OTM058035
■Rechte Seite

5-141
Fahrhinweise
5

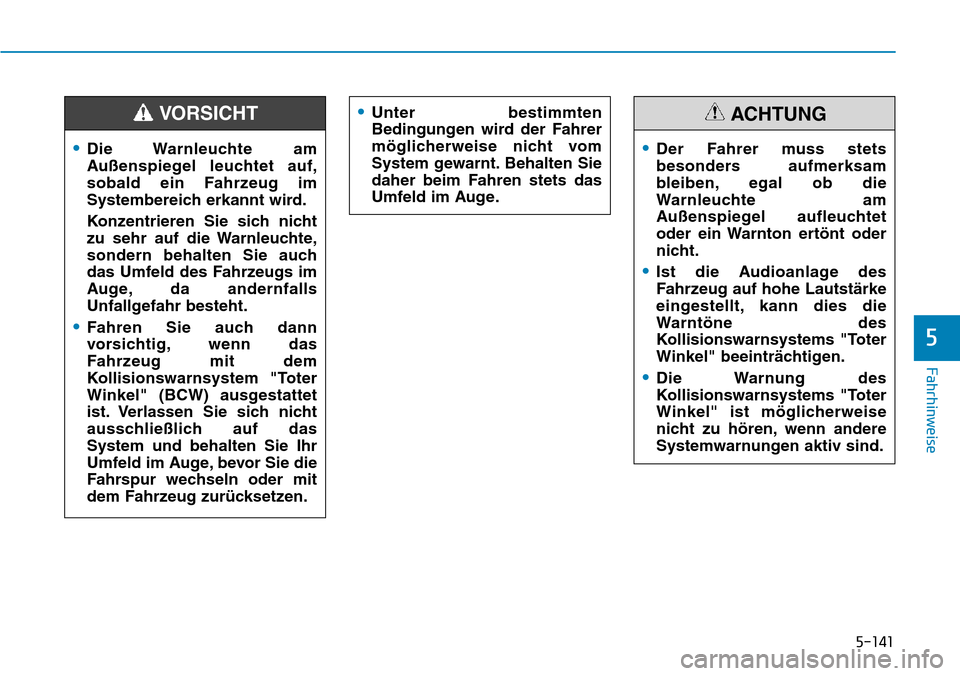

•Die Warnleuchte am
Außenspiegel leuchtet auf,
sobald ein Fahrzeug im
Systembereich erkannt wird.
Konzentrieren Sie sich nicht
zu sehr auf die Warnleuchte,
sondern behalten Sie auch
das Umfeld des Fahrzeugs im
Auge, da andernfalls
Unfallgefahr besteht.
•Fahren Sie auch dann
vorsichtig, wenn das
Fahrzeug mit dem
Kollisionswarnsystem "Toter
Winkel" (BCW) ausgestattet
ist. Verlassen Sie sich nicht
ausschließlich auf das
System und behalten Sie Ihr
Umfeld im Auge, bevor Sie die
Fahrspur wechseln oder mit
dem Fahrzeug zurücksetzen.
•Unter bestimmten
Bedingungen wird der Fahrer
möglicherweise nicht vom
System gewarnt. Behalten Sie
daher beim Fahren stets das
Umfeld im Auge.VORSICHT
•Der Fahrer muss stets
besonders aufmerksam
bleiben, egal ob die
Warnleuchte am
Außenspiegel aufleuchtet
oder ein Warnton ertönt oder
nicht.
•Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des
Kollisionswarnsystems "Toter
Winkel" beeinträchtigen.
•Die Warnung des
Kollisionswarnsystems "Toter
Winkel" ist möglicherweise
nicht zu hören, wenn andere
Systemwarnungen aktiv sind.
ACHTUNG

5-142
Fahrhinweise

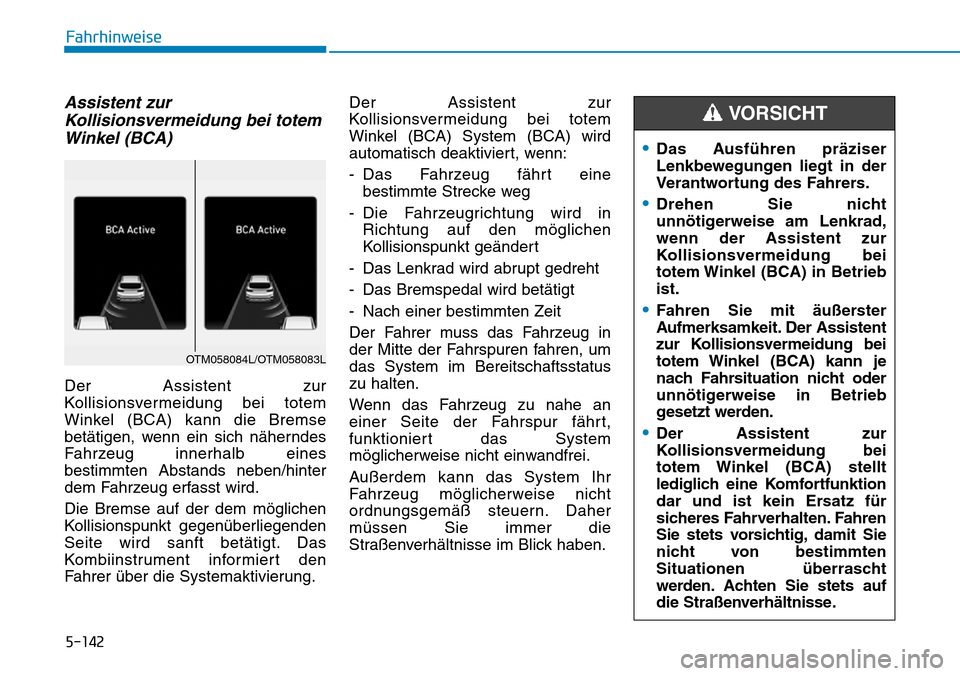

Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA)
Der Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA) kann die Bremse
betätigen, wenn ein sich näherndes
Fahrzeug innerhalb eines
bestimmten Abstands neben/hinter
dem Fahrzeug erfasst wird.
Die Bremse auf der dem möglichen
Kollisionspunkt gegenüberliegenden
Seite wird sanft betätigt. Das
Kombiinstrument informiert den
Fahrer über die Systemaktivierung.Der Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA) System (BCA) wird
automatisch deaktiviert, wenn:
- Das Fahrzeug fährt eine
bestimmte Strecke weg
- Die Fahrzeugrichtung wird in
Richtung auf den möglichen
Kollisionspunkt geändert
- Das Lenkrad wird abrupt gedreht
- Das Bremspedal wird betätigt
- Nach einer bestimmten Zeit
Der Fahrer muss das Fahrzeug in
der Mitte der Fahrspuren fahren, um
das System im Bereitschaftsstatus
zu halten.
Wenn das Fahrzeug zu nahe an
einer Seite der Fahrspur fährt,
funktioniert das System
möglicherweise nicht einwandfrei.
Außerdem kann das System Ihr
Fahrzeug möglicherweise nicht
ordnungsgemäß steuern. Daher
müssen Sie immer die
Straßenverhältnisse im Blick haben.
OTM058084L/OTM058083L
•Das Ausführen präziser
Lenkbewegungen liegt in der
Verantwortung des Fahrers.
•Drehen Sie nicht
unnötigerweise am Lenkrad,
wenn der Assistent zur
Kollisionsvermeidung bei
totem Winkel (BCA) in Betrieb
ist.
•Fahren Sie mit äußerster
Aufmerksamkeit. Der Assistent
zur Kollisionsvermeidung bei
totem Winkel (BCA) kann je
nach Fahrsituation nicht oder
unnötigerweise in Betrieb
gesetzt werden.
•Der Assistent zur
Kollisionsvermeidung bei
totem Winkel (BCA) stellt
lediglich eine Komfortfunktion
dar und ist kein Ersatz für
sicheres Fahrverhalten. Fahren
Sie stets vorsichtig, damit Sie
nicht von bestimmten
Situationen überrascht
werden. Achten Sie stets auf
die Straßenverhältnisse.
VORSICHT
