2019 Hyundai Santa Fe Betriebsanleitung (in German)

5-119
Fahrhinweise
5

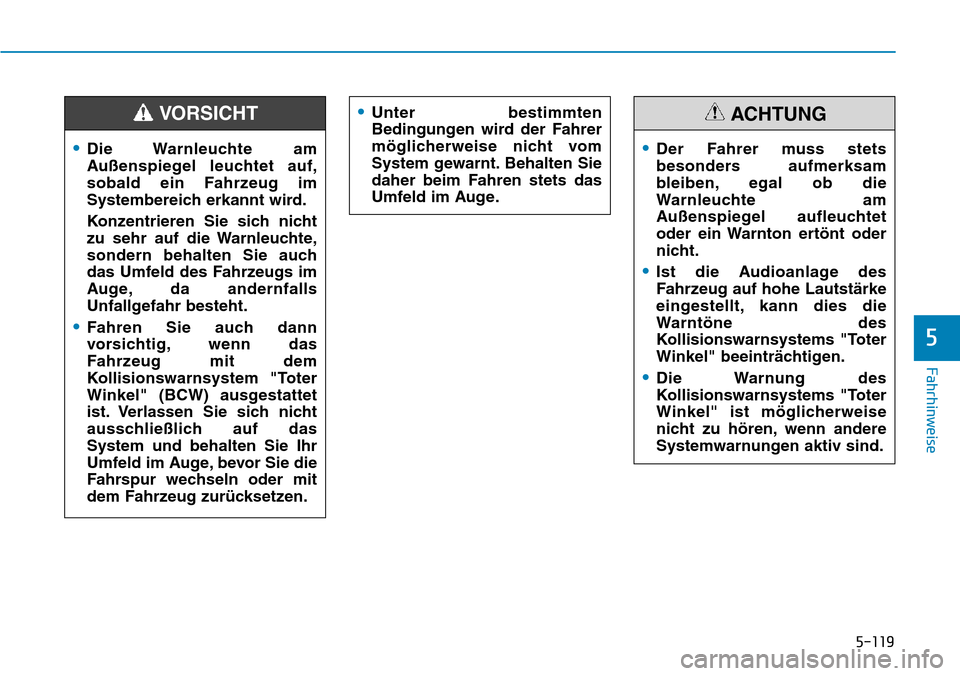

•Die Warnleuchte am
Außenspiegel leuchtet auf,
sobald ein Fahrzeug im
Systembereich erkannt wird.
Konzentrieren Sie sich nicht
zu sehr auf die Warnleuchte,
sondern behalten Sie auch
das Umfeld des Fahrzeugs im
Auge, da andernfalls
Unfallgefahr besteht.
•Fahren Sie auch dann
vorsichtig, wenn das
Fahrzeug mit dem
Kollisionswarnsystem "Toter
Winkel" (BCW) ausgestattet
ist. Verlassen Sie sich nicht
ausschließlich auf das
System und behalten Sie Ihr
Umfeld im Auge, bevor Sie die
Fahrspur wechseln oder mit
dem Fahrzeug zurücksetzen.
•Unter bestimmten
Bedingungen wird der Fahrer
möglicherweise nicht vom
System gewarnt. Behalten Sie
daher beim Fahren stets das
Umfeld im Auge.VORSICHT
•Der Fahrer muss stets
besonders aufmerksam
bleiben, egal ob die
Warnleuchte am
Außenspiegel aufleuchtet
oder ein Warnton ertönt oder
nicht.
•Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des
Kollisionswarnsystems "Toter
Winkel" beeinträchtigen.
•Die Warnung des
Kollisionswarnsystems "Toter
Winkel" ist möglicherweise
nicht zu hören, wenn andere
Systemwarnungen aktiv sind.
ACHTUNG

5-120
Fahrhinweise
Erkennungssensor
Hinteres Radar
Die hinteren Radare sind Sensoren,
die sich in den hinteren Stoßfängern
befinden und die Bereich an der
Seite und hinten erfassen. Halten
Sie den Heckstoßfänger stets
sauber, damit das System
ordnungsgemäß funktioniert.
OTM058036
■Hinteres Radar
•Das System funktioniert unter
Umständen nicht
ordnungsgemäß, wenn der
Stoßfänger beschädigt,
ausgetauscht oder repariert
wurde.
•Die Erkennungsreichweite
variiert je nach Straßenbreite.
Wenn die Straße relativ
schmal ist, erkennt das
System möglicherweise
Fahrzeuge in der Nebenspur.
•Das System schaltet sich
möglicherweise aufgrund
starker elektromagnetischer
Wellen ab.
•Halten Sie die Sensoren
immer sauber.
•Versuchen Sie niemals die
Kameraeinheit zu zerlegen
und setzen Sie die Kamera
keinen Stößen aus.
ACHTUNG•Behandeln Sie den
Radarsensor bzw. die
Sensorabdeckung nicht mit
Gewalt. Wenn der Sensor
aufgrund von
Gewalteinwirkung nicht mehr
richtig positioniert ist,
funktioniert das System
möglicherweise nicht
ordnungsgemäß. In diesem
Fall wird keine Warnmeldung
angezeigt. In diesem Fall
empfehlen wir, das Fahrzeug
in einer HYUNDAI-
Vertragswerkstatt inspizieren
zu lassen.
•Bringen Sie keine
Fremdkörper wie z.B.
Aufkleber oder eine
Stoßfängerverkleidung in der
Nähe des Radarsensors an
und benutzen Sie keinen Lack
im Sensorbereich.
Andernfalls kann die Leistung
des Sensors beeinträchtigt
werden.

5-121
Fahrhinweise
5
Blind-Spot Collision Warning
(BCW) system disabled.
Radar blocked [Toter Winkel
Kollisions-warnsystem
abgebrochen. Radar blockiert.]
• Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in
denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.- Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Schalten Sie das BCW- und RCCW-
System (ausstattungsabhängig) aus,
wenn ein Anhänger oder ein Träger
montiert ist.
- Drücken Sie die BCW-Taste
(Kontrollleuchte der Taste erlischt)
- Deaktiveren Sie das RCCW-
System, indem Sie dieses
abwählen
"User Settings
[Benutzereinstellungen] →Driver
assistance [Fahrerassistenz] →
Blind-spot safety [Sicherheit toter
Winkel] →Rear Cross-Traffic
Collision Warning [RCCW
(Kollisionswarnung kreuzender
Verkehr hinten)]"
(ausstattungsabhängig)Entfernen Sie den Anhänger oder
Träger von Ihrem Fahrzeug, um
das BCW-System zu verwenden.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am
Heckstoßfänger nicht von Schmutz
oder Schnee verdeckt werden.
Entfernen Sie jegliche Art von
Schmutz, Schnee oder Fremdkörper,
die den Betrieb der Radarsensoren
beeinträchtigen könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das BCW-
System wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
OIK057092L

5-122
Fahrhinweise
Check Blind-Spot Collision
Warning (BCW) system
[Toter Winkel Kollisionswarn-
system prüfen]
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die
Schalterleuchte erlischt. Das System
wird automatisch abgeschaltet. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder
Hindernisse erkennt.
• Es ist ein Anhänger angehängt
oder ein Träger montiert.
• Das Fahrzeug wird bei schlechtem
Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
• Der Sensor ist durch Regen,
Schnee, Schlamm usw.
verschmutzt.
• Am Heckstoßfänger sind im
Bereich des Sensors Aufkleber
angebracht oder eine
Stoßfängerverkleidung,
Fahrradträger usw. montiert.
• Der Heckstoßfänger ist beschädigt
oder der Sensor hat seine
ursprüngliche Lage verlassen.
• Die Höhe des Fahrzeugs hat sich
verändert (schwer beladener
Kofferraum, falscher
Reifenluftdruck usw.).• Die Temperatur des
Heckstoßfängers ist zu hoch.
• Wenn die Sensoren durch andere
Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt über eine
kurvige Straße.
• Das Fahrzeug fährt durch eine
Mautstelle.
• Der Straßenbelag (oder der
umgebende Boden enthält einen
anormal hohen Anteil an
metallischen Bestandteilen (z.B.
bedingt durch U-Bahnbau.
• In der Nähe des Fahrzeugs gibt es
ein feststehendes Hindernis, wie
z.B. eine Leitplanke.
• Beim Befahren von Steigungen
oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Fahren auf einer engen Straße, die
mit Bäumen gesäumt oder mit
Gras überwachsen ist.
• Fahren in ländlichen Gebieten, in
denen der Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug oder keine
andere Struktur erkennt.
OTM058151L

5-123
Fahrhinweise
5

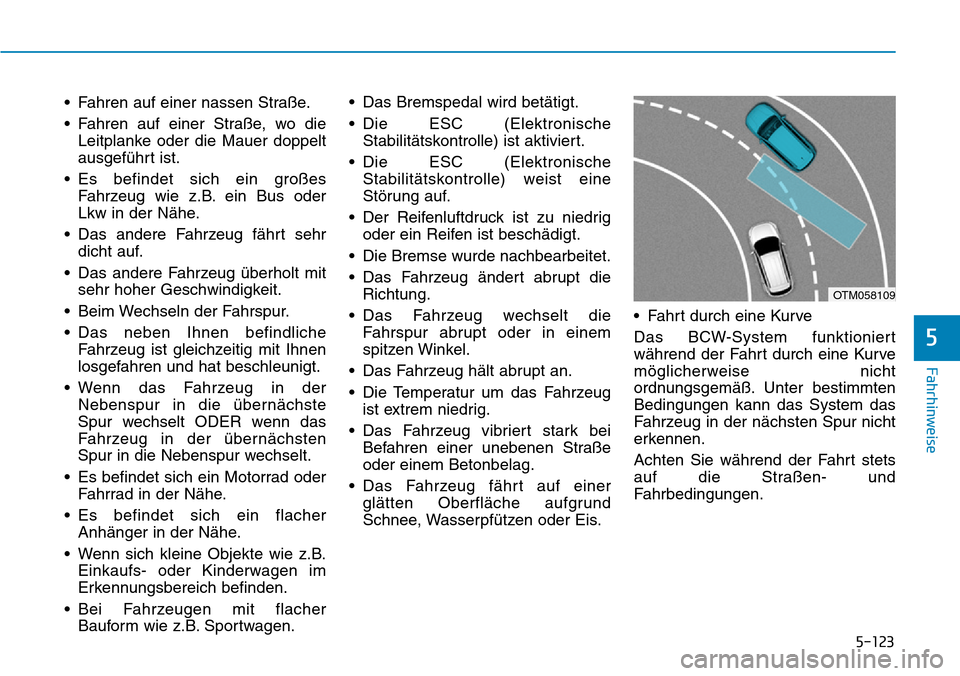

• Fahren auf einer nassen Straße.
• Fahren auf einer Straße, wo die
Leitplanke oder die Mauer doppelt
ausgeführt ist.
• Es befindet sich ein großes
Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Das andere Fahrzeug fährt sehr
dicht auf.
• Das andere Fahrzeug überholt mit
sehr hoher Geschwindigkeit.
• Beim Wechseln der Fahrspur.
• Das neben Ihnen befindliche
Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Wenn das Fahrzeug in der
Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
• Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
• Es befindet sich ein flacher
Anhänger in der Nähe.
• Wenn sich kleine Objekte wie z.B.
Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher
Bauform wie z.B. Sportwagen.• Das Bremspedal wird betätigt.
• Die ESC (Elektronische
Stabilitätskontrolle) ist aktiviert.
• Die ESC (Elektronische
Stabilitätskontrolle) weist eine
Störung auf.
• Der Reifenluftdruck ist zu niedrig
oder ein Reifen ist beschädigt.
• Die Bremse wurde nachbearbeitet.
• Das Fahrzeug ändert abrupt die
Richtung.
• Das Fahrzeug wechselt die
Fahrspur abrupt oder in einem
spitzen Winkel.
• Das Fahrzeug hält abrupt an.
• Die Temperatur um das Fahrzeug
ist extrem niedrig.
• Das Fahrzeug vibriert stark bei
Befahren einer unebenen Straße
oder einem Betonbelag.
• Das Fahrzeug fährt auf einer
glätten Oberfläche aufgrund
Schnee, Wasserpfützen oder Eis.• Fahrt durch eine Kurve
Das BCW-System funktioniert
während der Fahrt durch eine Kurve
möglicherweise nicht
ordnungsgemäß. Unter bestimmten
Bedingungen kann das System das
Fahrzeug in der nächsten Spur nicht
erkennen.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.
OTM058109

5-124
Fahrhinweise

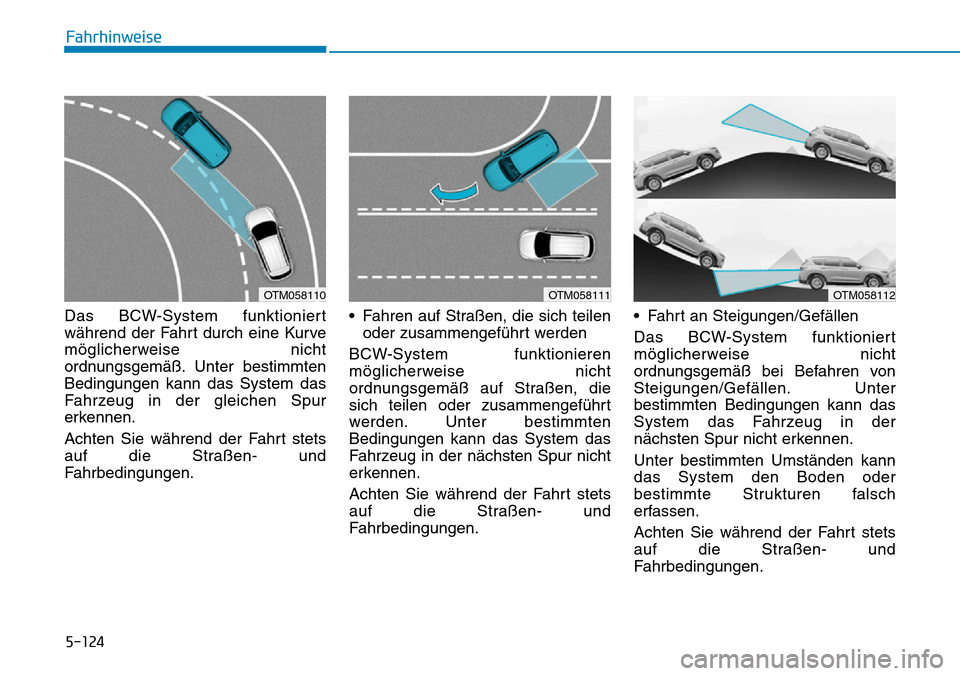

Das BCW-System funktioniert
während der Fahrt durch eine Kurve
möglicherweise nicht
ordnungsgemäß. Unter bestimmten
Bedingungen kann das System das
Fahrzeug in der gleichen Spur
erkennen.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.• Fahren auf Straßen, die sich teilen
oder zusammengeführt werden
BCW-System funktionieren
möglicherweise nicht
ordnungsgemäß auf Straßen, die
sich teilen oder zusammengeführt
werden. Unter bestimmten
Bedingungen kann das System das
Fahrzeug in der nächsten Spur nicht
erkennen.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.• Fahrt an Steigungen/Gefällen
Das BCW-System funktioniert
möglicherweise nicht
ordnungsgemäß bei Befahren von
Steigungen/Gefällen. Unter
bestimmten Bedingungen kann das
System das Fahrzeug in der
nächsten Spur nicht erkennen.
Unter bestimmten Umständen kann
das System den Boden oder
bestimmte Strukturen falsch
erfassen.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.
OTM058110OTM058111OTM058112

5-125
Fahrhinweise
5

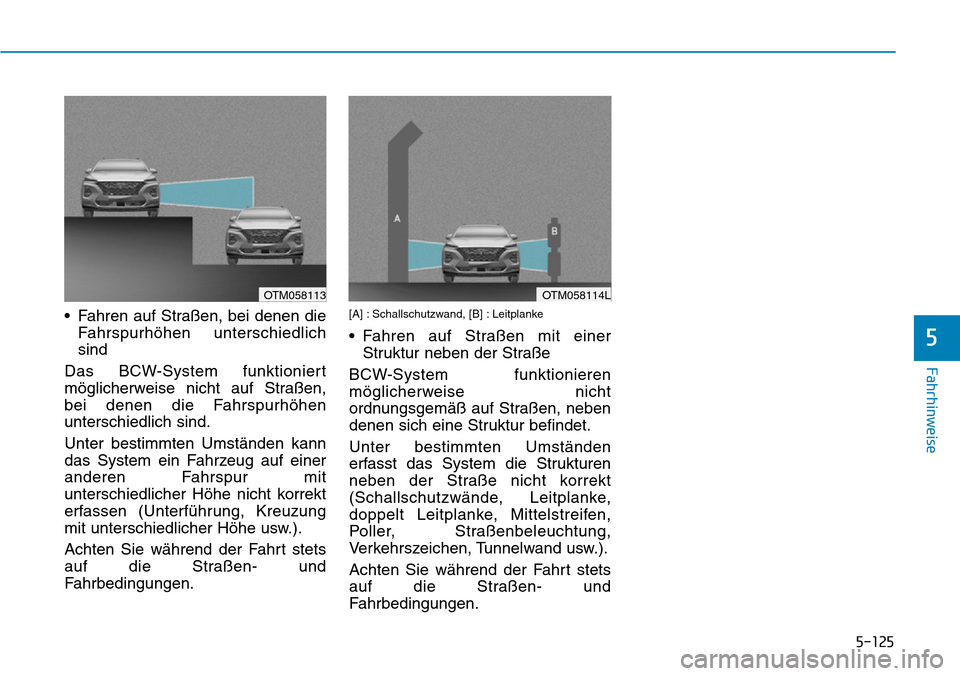

• Fahren auf Straßen, bei denen die
Fahrspurhöhen unterschiedlich
sind
Das BCW-System funktioniert
möglicherweise nicht auf Straßen,
bei denen die Fahrspurhöhen
unterschiedlich sind.
Unter bestimmten Umständen kann
das System ein Fahrzeug auf einer
anderen Fahrspur mit
unterschiedlicher Höhe nicht korrekt
erfassen (Unterführung, Kreuzung
mit unterschiedlicher Höhe usw.).
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.[A] : Schallschutzwand, [B] : Leitplanke
• Fahren auf Straßen mit einer
Struktur neben der Straße
BCW-System funktionieren
möglicherweise nicht
ordnungsgemäß auf Straßen, neben
denen sich eine Struktur befindet.
Unter bestimmten Umständen
erfasst das System die Strukturen
neben der Straße nicht korrekt
(Schallschutzwände, Leitplanke,
doppelt Leitplanke, Mittelstreifen,
Poller, Straßenbeleuchtung,
Verkehrszeichen, Tunnelwand usw.).
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen.
OTM058114LOTM058113

5-126
Fahrhinweise
Systembeschreibung
Kollisionswarnung bei hinterem
Querverkehr (RCCW)
Wenn Sie den Rückwärtsgang
eingelegt haben, erkennt die
Kollisionswarnung bei hinterem
Querverkehr (RCCW) mit Hilfe von
Radarsensoren Fahrzeuge, die sich
von links und rechts annähern.
Die Erkennungsreichweite richtet
sich nach der Fahrgeschwindigkeit.
Systemeinstellung und -
aktivierung
Systemeinstellung
• Der Fahrer kann die Systeme
aktivieren, indem er den
Zündschalter auf die Stellung ON
dreht und 'User Settings
[Benutzereinst.] →Driver
assistance [Fahrassistenz] →
Blind-spot safety [Sicherheit toter
Winkel] →RCCW (Rear Cross-
Traffic Collision Warning [RCCW
(Kollisionswarnung kreuzender
Verkehr hinten)]' wählt. RCCW
schalten sich ein und wechseln in
den Bereitschaftsmodus für die
Aktivierung, wenn 'RCCW
(Kollisionswarnung bei hinterem
Querverkehr)' gewählt wird.
• Wenn der Motor abgestellt wird,
wechseln die Systeme wieder in
den Bereitschaftsmodus.
• Beim Einschalten des Systems
leuchtet drei Sekunden lang die
Warnleuchte am Außenspiegel
auf.
KOLLISIONSWARNUNG BEI HINTEREM QUERVERKEHR (RCCW) (AUSSTATTUNGSABHÄNGIG)
OTM058092
•Halten Sie das
Verkehrsgeschehen auch
dann im Blick, wenn die
Kollisionswarnung bei
hinterem Querverkehr
aktiviert ist.
•Bei der Kollisionswarnung bei
hinterem Querverkehr es sich
um Komfortfunktionen.
Verlassen Sie sich nicht allein
auf die Systeme. Achten Sie
beim Fahren zu Ihrer
Sicherheit stets auf Ihr
Umfeld.
•Die Kollisionswarnung bei
hinterem Querverkehr ist kein
Ersatz für eine
vorschriftsmäßige und
sichere Fahrweise. Fahren Sie
stets vorsichtig und seien Sie
achtsam, wenn Sie
rückwärtsfahren.
VORSICHT
