2019 Hyundai Santa Fe Betriebsanleitung (in German)

5-175
Fahrhinweise
5

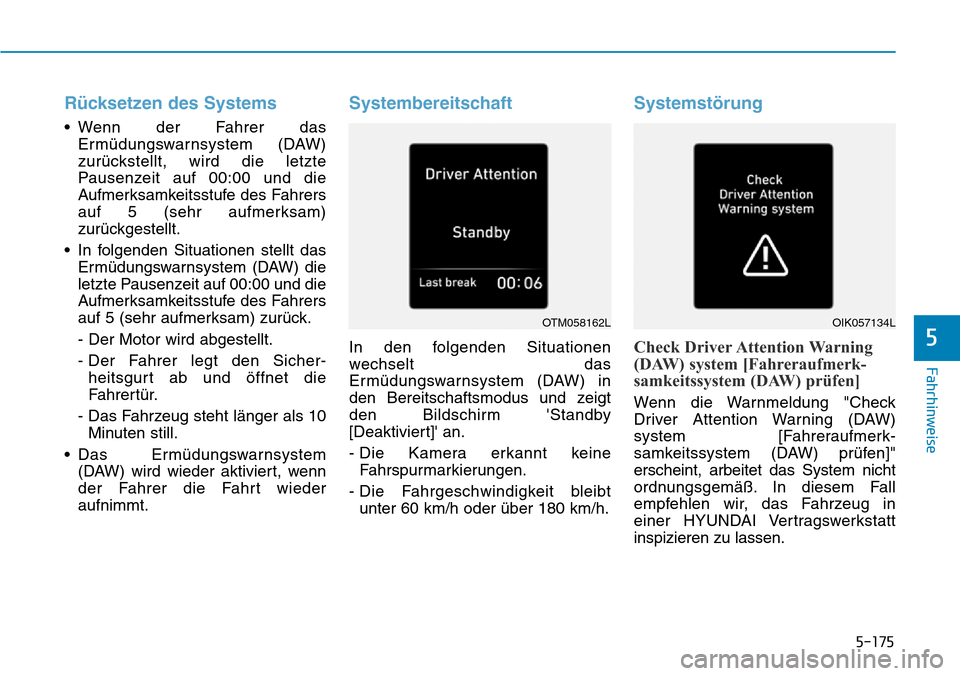

Rücksetzen des Systems
• Wenn der Fahrer das
Ermüdungswarnsystem (DAW)
zurückstellt, wird die letzte
Pausenzeit auf 00:00 und die
Aufmerksamkeitsstufe des Fahrers
auf 5 (sehr aufmerksam)
zurückgestellt.
• In folgenden Situationen stellt das
Ermüdungswarnsystem (DAW) die
letzte Pausenzeit auf 00:00 und die
Aufmerksamkeitsstufe des Fahrers
auf 5 (sehr aufmerksam) zurück.
- Der Motor wird abgestellt.
- Der Fahrer legt den Sicher-
heitsgurt ab und öffnet die
Fahrertür.
- Das Fahrzeug steht länger als 10
Minuten still.
• Das Ermüdungswarnsystem
(DAW) wird wieder aktiviert, wenn
der Fahrer die Fahrt wieder
aufnimmt.
Systembereitschaft
In den folgenden Situationen
wechselt das
Ermüdungswarnsystem (DAW) in
den Bereitschaftsmodus und zeigt
den Bildschirm 'Standby
[Deaktiviert]' an.
- Die Kamera erkannt keine
Fahrspurmarkierungen.
- Die Fahrgeschwindigkeit bleibt
unter 60 km/h oder über 180 km/h.
Systemstörung
Check Driver Attention Warning
(DAW) system [Fahreraufmerk-
samkeitssystem (DAW) prüfen]
Wenn die Warnmeldung "Check
Driver Attention Warning (DAW)
system [Fahreraufmerk-
samkeitssystem (DAW) prüfen]"
erscheint, arbeitet das System nicht
ordnungsgemäß. In diesem Fall
empfehlen wir, das Fahrzeug in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
OTM058162LOIK057134L

5-176
Fahrhinweise
Das Ermüdungswarnsystem
(DAW) nutzt den Kamerasensor an
der Windschutzscheibe. Beachten
Sie folgende Hinweise, damit der
Kamerasensor im bestmöglichen
Zustand bleibt:
• Bringen Sie grundsätzlich keine
Zubehörteile, Aufkleber oder
Tönungsfolien an der
Windschutzscheibe an.
• Legen Sie grundsätzlich keine
reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf dem
Armaturenbrett ab.
Reflektierendes Licht kann eine
Störung des
Ermüdungswarnsystems (DAW)
verursachen.
• Achten Sie penibel darauf, dass
der Kamerasensor nicht mit
Wasser in Berührung kommt.
• Zerlegen Sie die Kamerabau-
gruppe nicht und stoßen Sie
nicht dagegen.• Vermeiden Sie ein
vorübergehendes Demontieren
der Kamera zwecks Tönen der
Scheiben oder Anbringung von
Folien und Zubehör. Falls Sie die
Kamera demontieren und dann
wieder anbringen, empfehlen wir
Ihnen, Ihr Fahrzeug zwecks
Überprüfung der Kalibrierung in
eine HYUNDAI-
Vertragswerkstatt zu bringen.
ANMERKUNG
•Das Ermüdungswarnsystem
(DAW) stellt lediglich eine
Komfortfunktion dar und ist
kein Ersatz für sicheres
Fahrverhalten. Es liegt in der
Verantwortung des Fahrers,
stets vorsichtig zu fahren, um
nicht von der Situation
überrascht werden. Achten
Sie stets auf den
Straßenzustand.
•Aufgrund der Fahrweise
schlägt das System
möglicherweise eine Pause
vor, obwohl sich der Fahrer
nicht müde fühlt.
•Ein ermüdeter Fahrer muss
eine Pause machen, auch
wenn er noch nicht vom
Ermüdungswarnsystem
(DAW) daran erinnert wurde.
VORSICHT

5-177
Fahrhinweise
5

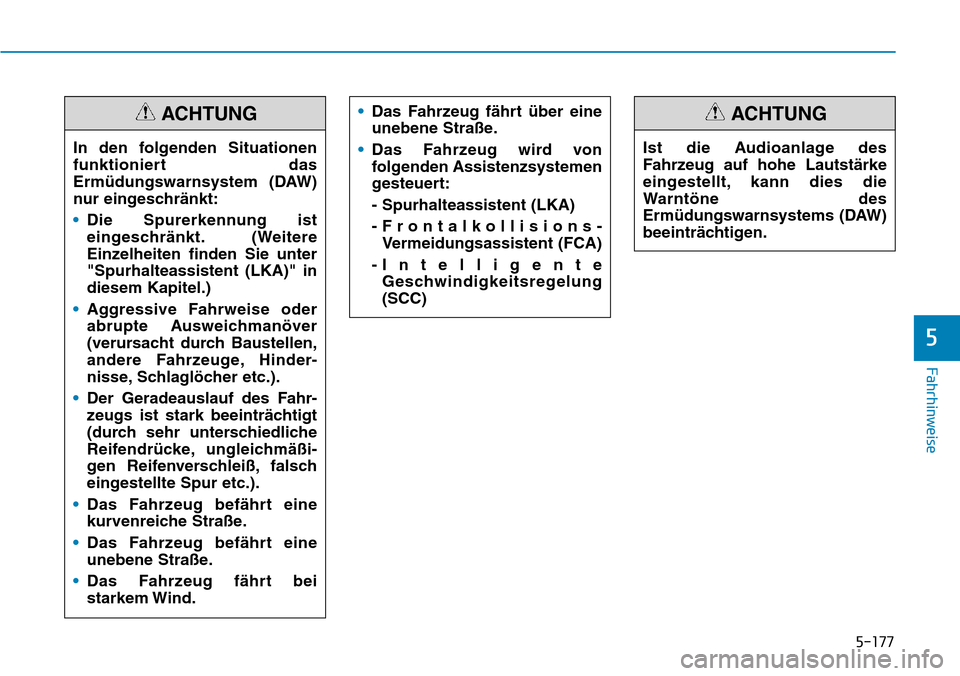

In den folgenden Situationen
funktioniert das
Ermüdungswarnsystem (DAW)
nur eingeschränkt:
•Die Spurerkennung ist
eingeschränkt. (Weitere
Einzelheiten finden Sie unter
"Spurhalteassistent (LKA)" in
diesem Kapitel.)
•Aggressive Fahrweise oder
abrupte Ausweichmanöver
(verursacht durch Baustellen,
andere Fahrzeuge, Hinder-
nisse, Schlaglöcher etc.).
•Der Geradeauslauf des Fahr-
zeugs ist stark beeinträchtigt
(durch sehr unterschiedliche
Reifendrücke, ungleichmäßi-
gen Reifenverschleiß, falsch
eingestellte Spur etc.).
•Das Fahrzeug befährt eine
kurvenreiche Straße.
•Das Fahrzeug befährt eine
unebene Straße.
•Das Fahrzeug fährt bei
starkem Wind.
ACHTUNG•Das Fahrzeug fährt über eine
unebene Straße.
•Das Fahrzeug wird von
folgenden Assistenzsystemen
gesteuert:
- Spurhalteassistent (LKA)
- Frontalkollisions-
Vermeidungsassistent (FCA)
- Intelligente
Geschwindigkeitsregelung
(SCC)
Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des
Ermüdungswarnsystems (DAW)
beeinträchtigen.
ACHTUNG

5-178
Fahrhinweise

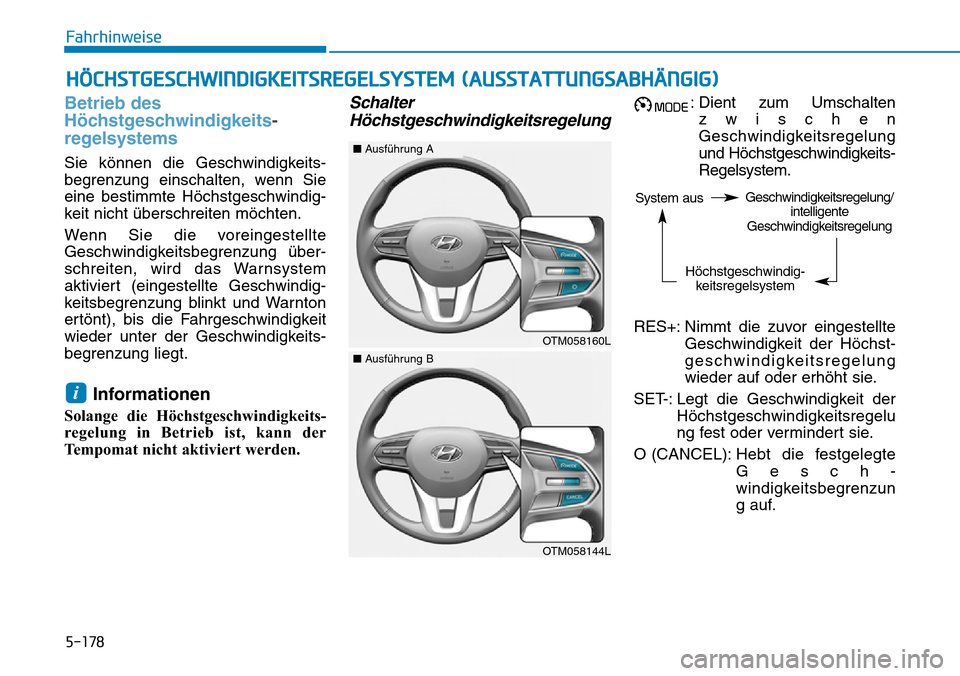

Betrieb des
Höchstgeschwindigkeits-
regelsystems
Sie können die Geschwindigkeits-
begrenzung einschalten, wenn Sie
eine bestimmte Höchstgeschwindig-
keit nicht überschreiten möchten.
Wenn Sie die voreingestellte
Geschwindigkeitsbegrenzung über-
schreiten, wird das Warnsystem
aktiviert (eingestellte Geschwindig-
keitsbegrenzung blinkt und Warnton
ertönt), bis die Fahrgeschwindigkeit
wieder unter der Geschwindigkeits-
begrenzung liegt.
Informationen
Solange die Höchstgeschwindigkeits-
regelung in Betrieb ist, kann der
Tempomat nicht aktiviert werden.
Schalter
Höchstgeschwindigkeitsregelung: Dient zum Umschalten
zwischen
Geschwindigkeitsregelung
und Höchstgeschwindigkeits-
Regelsystem.
RES+: Nimmt die zuvor eingestellte
Geschwindigkeit der Höchst-
geschwindigkeitsregelung
wieder auf oder erhöht sie.
SET-: Legt die Geschwindigkeit der
Höchstgeschwindigkeitsregelu
ng fest oder vermindert sie.
O (CANCEL):Hebt die festgelegte
Gesch-
windigkeitsbegrenzun
g auf.
i
HÖCHSTGESCHWINDIGKEITSREGELSYSTEM (AUSSTATTUNGSABHÄNGIG)
System ausGeschwindigkeitsregelung/
intelligente
Geschwindigkeitsregelung
Höchstgeschwindig-
keitsregelsystem
OTM058160L
■Ausführung A
OTM058144L
■Ausführung B

5-179
Fahrhinweise
5
Um die Höchstgeschwindigkeit
einzustellen:
1. Drücken Sie die Taste , um
das System einzuschalten. Die
Höchstgeschwindigkeitsanzeige
am Kombiinstrument leuchtet auf.
2. Drücken Sie den Kippschalter
nach unten (SET-).3. • Drücken Sie den Kippschalter
nach oben (RES+) oder nach
unten (SET-), und lassen Sie ihn
bei der gewünschten Gesch-
windigkeit los.
• Wenn Sie den Kippschalter nach
oben (RES+) oder unten (SET-)
drücken und halten, wird die
Geschwindigkeit in Schritten von
5 km/h erhöht bzw. verringert.
Die eingestellte Höchstgeschwindig-
keit wird am Kombiinstrument
angezeigt.
Es besteht auch die Möglichkeit
die eingestellte Geschwindigkeits-
begrenzung zu überschreiten.
Wenn Sie das Gaspedal weniger
als 50% herunterdrücken wird, bleibt
die Geschwindigkeit unter der
Begrenzung.
Wenn Sie das Gaspedal jedoch
mehr als 70% herunterdrücken,
können Sie die Geschwindigkeits-
begrenzung überschreiten. In
diesem Fall blinkt die eingestellte
Geschwindigkeitsbegrenzung auf
und es ertönt ein akustisches
Warnsignal, bis die Fahrgeschwin-
digkeit wieder unterhalb der
Begrenzung liegt.
OTM058037L
OTM058145L
OTM058146L

5-180
Fahrhinweise
Zum Abschalten der
Höchstgeschwindigkeits-
regelung gibt es die folgenden
Möglichkeiten:
• Drücken Sie die Taste .
• Wenn Sie die Aufhebungstaste O
(CANCEL) einmalig betätigen, wird
die eingestellte Geschwindig-
keitsbegrenzung aufgehoben, das
System wird jedoch nicht
abgeschaltet. Wenn Sie die
Geschwindigkeitsbegrenzung
wieder aktivieren möchten,
drücken Sie den Kippschalter
RES+ bzw. SET- am Lenkrad, um
die gewünschte Geschwindigkeit
einzustellen.
OTM058037L

5-181
Fahrhinweise
5Das ISLW-System zeigt Informationen
zu Höchstgeschwindigkeit und
Überholverbot für die derzeit
befahrene Straße sowie Details zu
etwaigen Zusatzbedingungen am
Kombiinstrument und dem
Navigationsgerät an. Das ISLW-
System liest die Verkehrszeichen
mithilfe der Kamera, die oben an der
Innenseite der Windschutzscheibe
angebracht ist.
Das ISLW-System verwendet
außerdem die Informationen des
Navigationssystems und des
Fahrzeugs zum Anzeigen der
Informationen zur
Höchstgeschwindigkeit.
INTELLIGENTES HÖCHSTGESCHWINDIGKEITS-WARNSYSTEM (ISLW)
(AUSSTATTUNGSABHÄNGIG)
OTM058029
•Zum Anzeigen der
Informationen zur
Höchstgeschwindigkeit
erkennt das ISLW-System die
Verkehrszeichen mithilfe der
Kamera.
Daher arbeitet das ISLW-
System möglicherweise nicht
ordnungsgemäß, falls die
Verkehrszeichen schwer zu
erkennen sind. Weitere
Informationen finden Sie unter
"Funktionsbeschränkungen".
•Achten Sie insbesondere
darauf, dass der
Kamerasensor nicht mit
Wasser in Kontakt kommt.
•Versuchen Sie nicht, die
Kameraeinheit zu zerlegen,
und setzen Sie die Kamera
keinen Stößen aus.
•Bei der Intelligentes
Höchstgeschwindigkeits-
Warnsystem (ISLW) handelt
es sich um eine
Ergänzungsfunktion, die
unter Umständen nicht immer
in der Lage ist, die
Beschränkungen hinsichtlich
der Höchstgeschwindigkeit
sowie Überholverbote korrekt
anzuzeigen.
•Der Fahrer bleibt stets selbst
für das Einhalten der
Höchstgeschwindigkeit
verantwortlich.
•Bringen Sie keine
Gegenstände oder Aufkleber
an. Färben Sie die
Windschutzscheibe nicht ein,
insbesondere nicht in der
Nähe des Rückspiegels.
VORSICHT

5-182
Fahrhinweise
Informationen
Wir empfehlen Ihnen, das System in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen, falls:
• Die Windschutzscheibe ersetzt wird.
• Die Kamera oder zugehörige Teile
repariert oder entfernt wurden.
Systemeinstellung und -
aktivierung
Systemeinstellung
• Sie können das
Höchstgeschwindigkeitswarnung-
System aktivieren, indem Sie 'User
Settings [Benutzereinst.] →Driver
assistance [Fahrassistenz] →
Speed Limit Warning [Tempolimit
Warnung] auswählen.
• Ist das ISLW-System aktiviert,
erscheinen die entsprechenden
Symbole zur Anzeige der
Informationen zu
Höchstgeschwindigkeit und
Überholverbot am
Kombiinstrument.
• Ist die ISLW-Funktion in den
Navigationseinstellungen aktiviert,
so werden die obengenannten
Informationen auch am
Navigationsgerät angezeigt.
Systemaktivierung
• Das ISLW-System zeigt die
Informationen zur
Höchstgeschwindigkeit und die
Warnungen zum Überholverbot an,
wenn Ihr Fahrzeug die
entsprechenden Verkehrszeichen
passiert.
• Wenn sich die Zündung in der
Stellung ON befindet, können Sie
das ISLW-System aktivieren,
indem Sie 'User Settings
[Benutzereinstellungen] →Driver
Assistance [Fahrerassistenz] →
Speed Limit Warning [Tempolimit
Warnung]'.
• Das ISLW-System zeigt die zuletzt
aktuellen Informationen zur
Höchstgeschwindigkeit sofort nach
dem Einschalten der Zündung
wieder an.
i
•Vermeiden Sie ein
vorübergehendes Demontieren
der Kamera zwecks Tönen der
Scheiben oder Anbringung von
Folien und Zubehör. Falls Sie
die Kamera demontieren und
dann wieder anbringen,
bringen Sie Ihr Fahrzeug
zwecks Überprüfung der
Kalibrierung in eine HYUNDAI-
Vertragswerkstatt.
•Legen Sie keine
reflektierenden Objekte (z.B.
weißes Papier, Spiegel) auf
die Armaturentafel.
Lichtreflexionen können eine
Fehlfunktion des Systems
verursachen.
•Das System ist nicht in allen
Ländern verfügbar.
