6-15
Pannenhilfe
6
Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad
etwa zehn Minuten lang mit einer
Geschwindigkeit von mehr als
25 km/h gefahren sind, passiert
Folgendes:
• Die TPMS-Störungsanzeige blinkt
etwa eine Minute lang und leuchtet
dann permanent, da kein TPMS-
Sensor am Reserverad montiert
ist.Mit einer einfachen Sichtprüfung
lässt sich möglicherweise nicht
feststellen, ob der Luftdruck eines
Reifens zu gering ist. Verwenden Sie
für die Messung des Reifenluftdrucks
immer ein präzises Manometer. Bitte
beachten Sie, dass das Ergebnis
einer Luftdruckmessung bei be-
triebswarmem Reifen (nach dem
Fahren) höher ausfällt als bei einem
kalten Reifen (in den vergangenen
3 Stunden nicht oder maximal
1,6 km weit gefahren).
Lassen Sie den Reifen abkühlen,
bevor Sie den Reifenluftdruck
messen. Vergewissern Sie sich
immer, dass der Reifen kalt ist, bevor
Sie ihn bis zum empfohlenen
Luftdruck aufpumpen.
"Kalter Reifen" bedeutet, dass das
Fahrzeug in den vergangenen 3
Stunden abgestellt war oder
maximal 1,6 km weit gefahren
wurde.
•Das TPMS-System kann Sie
nicht vor schweren und
plötzlichen Reifenschäden
warnen, die durch äußere
Umstände wie Nägel oder auf
der Straße liegende Gegen-
stände verursacht werden.
•Wenn Sie bemerken, dass das
Fahrzeug instabil wird, gehen
Sie sofort vom Gas, treten Sie
behutsam die Bremse und
halten Sie vorsichtig an einer
sicheren Stelle abseits der
Straße an.
VORSICHT

6-16
Pannenhilfe
Betrifft EUROPA
•Nehmen Sie keine Ver-
änderungen am Fahrzeug vor,
die die TPMS-Funktion beeint-
rächtigen könnten.
•Handelsübliche Räder haben
keinen TPMS-Sensor.
Zu Ihrer Sicherheit empfehlen
wir die Verwendung von
Ersatzteilen, die bei einem
HYUNDAI Vertragshändler
erworben wurden.
•Verwenden Sie bei handels-
üblichen Rädern einen von
HYUNDAI zugelassenen
TPMS-Sensor. Wenn Ihr
Fahrzeug nicht mit einem
TPMS-Sensor ausgerüstet ist
oder das TPMS nicht ord-
nungsgemäß funktioniert,
kommt Ihr Fahrzeug mög-
licherweise nicht über die
nächste Hauptuntersuchung.
❈Alle im unten genannten
Zeitraum in EUROPA ver-
kauften Fahrzeuge m

6-17
Pannenhilfe
6

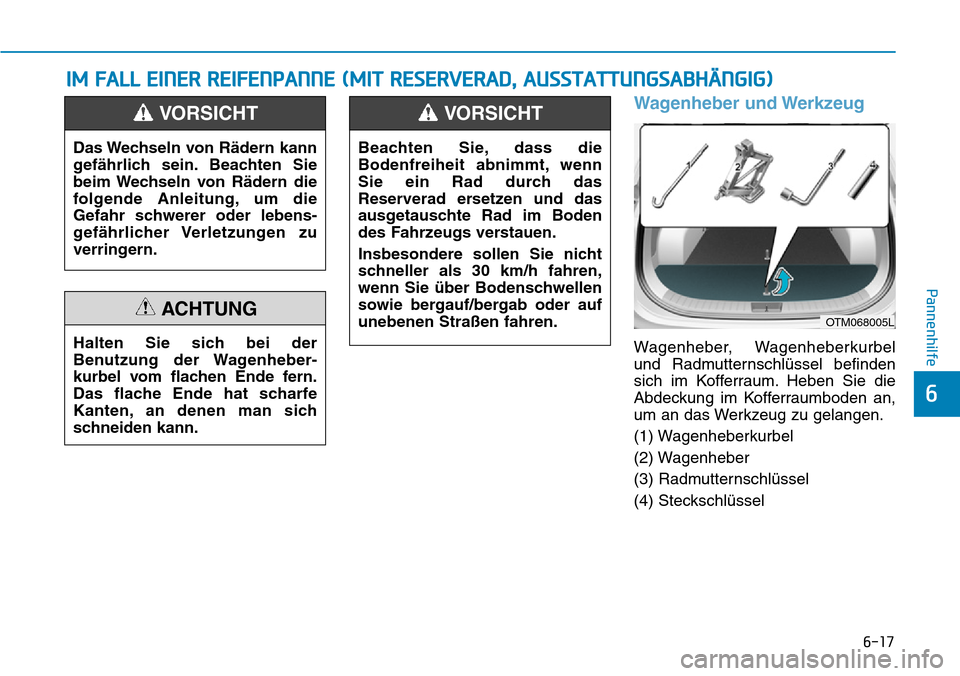

Wagenheber und Werkzeug
Wagenheber, Wagenheberkurbel
und Radmutternschlüssel befinden
sich im Kofferraum. Heben Sie die
Abdeckung im Kofferraumboden an,
um an das Werkzeug zu gelangen.
(1) Wagenheberkurbel
(2) Wagenheber
(3) Radmutternschlüssel
(4) Steckschlüssel
IM FALL EINER REIFENPANNE (MIT RESERVERAD, AUSSTATTUNGSABHÄNGIG)
Das Wechseln von Rädern kann
gefährlich sein. Beachten Sie
beim Wechseln von Rädern die
folgende Anleitung, um die
Gefahr schwerer oder lebens-
gefährlicher Verletzungen zu
verringern.
VORSICHT
Halten Sie sich bei der
Benutzung der Wagenheber-
kurbel vom flachen Ende fern.
Das flache Ende hat scharfe
Kanten, an denen man sich
schneiden kann.
ACHTUNGOTM068005L
Beachten Sie, dass die
Bodenfreiheit abnimmt, wenn
Sie ein Rad durch das
Reserverad ersetzen und das
ausgetauschte Rad im Boden
des Fahrzeugs verstauen.
Insbesondere sollen Sie nicht
schneller als 30 km/h fahren,
wenn Sie über Bodenschwellen
sowie bergauf/bergab oder auf
unebenen Straßen fahren.
VORSICHT

6-18
Pannenhilfe

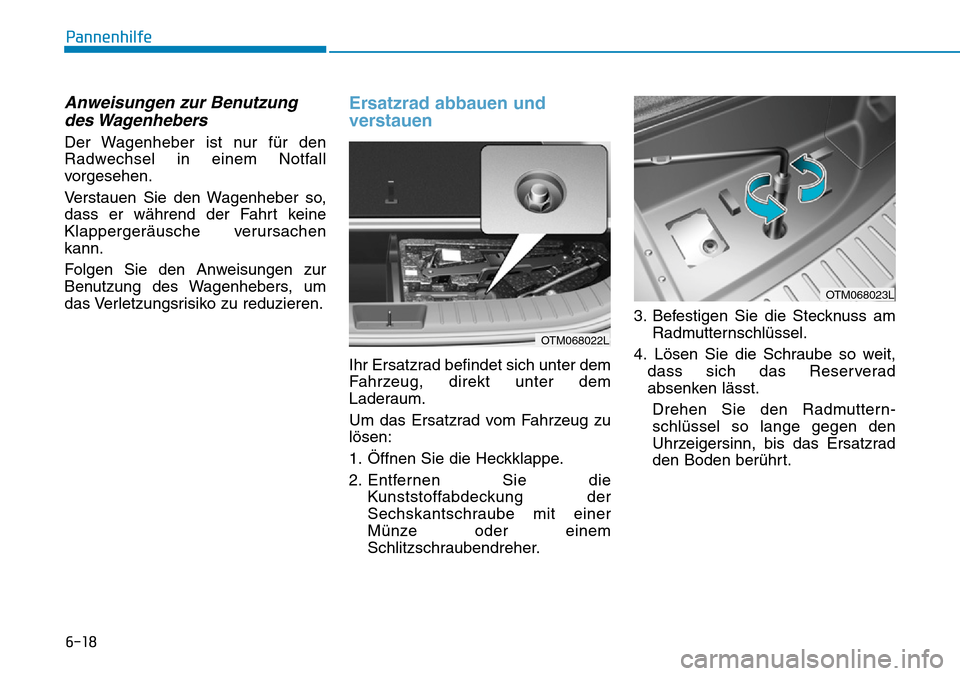

Anweisungen zur Benutzung
des Wagenhebers
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.
Verstauen Sie den Wagenheber so,
dass er während der Fahrt keine
Klappergeräusche verursachen
kann.
Folgen Sie den Anweisungen zur
Benutzung des Wagenhebers, um
das Verletzungsrisiko zu reduzieren.
Ersatzrad abbauen und
verstauen
Ihr Ersatzrad befindet sich unter dem
Fahrzeug, direkt unter dem
Laderaum.
Um das Ersatzrad vom Fahrzeug zu
lösen:
1. Öffnen Sie die Heckklappe.
2. Entfernen Sie die
Kunststoffabdeckung der
Sechskantschraube mit einer
Münze oder einem
Schlitzschraubendreher.3. Befestigen Sie die Stecknuss am
Radmutternschlüssel.
4. Lösen Sie die Schraube so weit,
dass sich das Reserverad
absenken lässt.
Drehen Sie den Radmuttern-
schlüssel so lange gegen den
Uhrzeigersinn, bis das Ersatzrad
den Boden berührt.
OTM068022L
OTM068023L

6-19
Pannenhilfe
6

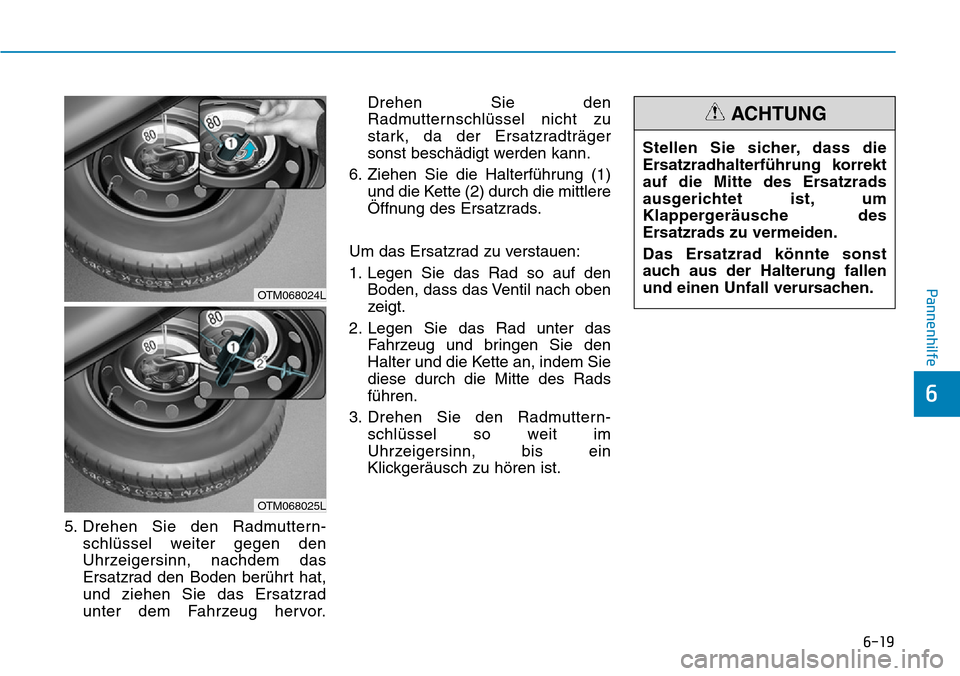

5. Drehen Sie den Radmuttern-
schlüssel weiter gegen den
Uhrzeigersinn, nachdem das
Ersatzrad den Boden berührt hat,
und ziehen Sie das Ersatzrad
unter dem Fahrzeug hervor.Drehen Sie den
Radmutternschlüssel nicht zu
stark, da der Ersatzradträger
sonst beschädigt werden kann.
6. Ziehen Sie die Halterführung (1)
und die Kette (2) durch die mittlere
Öffnung des Ersatzrads.
Um das Ersatzrad zu verstauen:
1. Legen Sie das Rad so auf den
Boden, dass das Ventil nach oben
zeigt.
2. Legen Sie das Rad unter das
Fahrzeug und bringen Sie den
Halter und die Kette an, indem Sie
diese durch die Mitte des Rads
führen.
3. Drehen Sie den Radmuttern-
schlüssel so weit im
Uhrzeigersinn, bis ein
Klickgeräusch zu hören ist.Stellen Sie sicher, dass die
Ersatzradhalterführung korrekt
auf die Mitte des Ersatzrads
ausgerichtet ist, um
Klappergeräusche des
Ersatzrads zu vermeiden.
Das Ersatzrad könnte sonst
auch aus der Halterung fallen
und einen Unfall verursachen.
ACHTUNG
OTM068025L
OTM068024L

6-20
Pannenhilfe

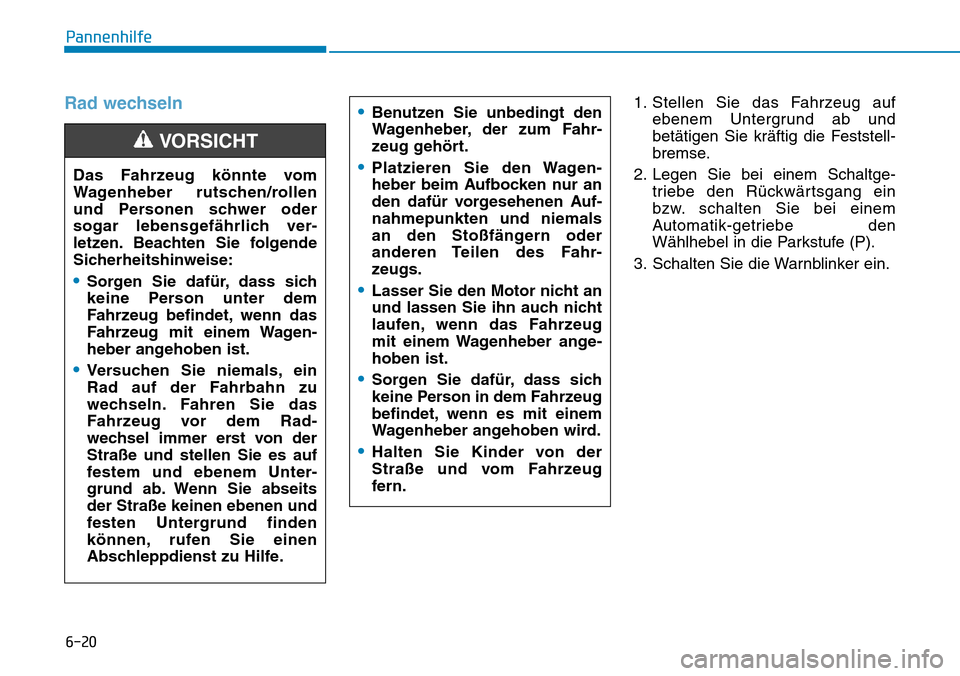

Rad wechseln1. Stellen Sie das Fahrzeug auf
ebenem Untergrund ab und
betätigen Sie kräftig die Feststell-
bremse.
2. Legen Sie bei einem Schaltge-
triebe den Rückwärtsgang ein
bzw. schalten Sie bei einem
Automatik-getriebe den
Wählhebel in die Parkstufe (P).
3. Schalten Sie die Warnblinker ein. Das Fahrzeug könnte vom
Wagenheber rutschen/rollen
und Personen schwer oder
sogar lebensgefährlich ver-
letzen. Beachten Sie folgende
Sicherheitshinweise:
•Sorgen Sie dafür, dass sich
keine Person unter dem
Fahrzeug befindet, wenn das
Fahrzeug mit einem Wagen-
heber angehoben ist.
•Versuchen Sie niemals, ein
Rad auf der Fahrbahn zu
wechseln. Fahren Sie das
Fahrzeug vor dem Rad-
wechsel immer erst von der
Straße und stellen Sie es auf
festem und ebenem Unter-
grund ab. Wenn Sie abseits
der Straße keinen ebenen und
festen Untergrund finden
können, rufen Sie einen
Abschleppdienst zu Hilfe.
VORSICHT
•Benutzen Sie unbedingt den
Wagenheber, der zum Fahr-
zeug gehört.
•Platzieren Sie den Wagen-
heber beim Aufbocken nur an
den dafür vorgesehenen Auf-
nahmepunkten und niemals
an den Stoßfängern oder
anderen Teilen des Fahr-
zeugs.
•Lasser Sie den Motor nicht an
und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber ange-
hoben ist.
•Sorgen Sie dafür, dass sich
keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
•Halten Sie Kinder von der
Straße und vom Fahrzeug
fern.

6-21
Pannenhilfe
6

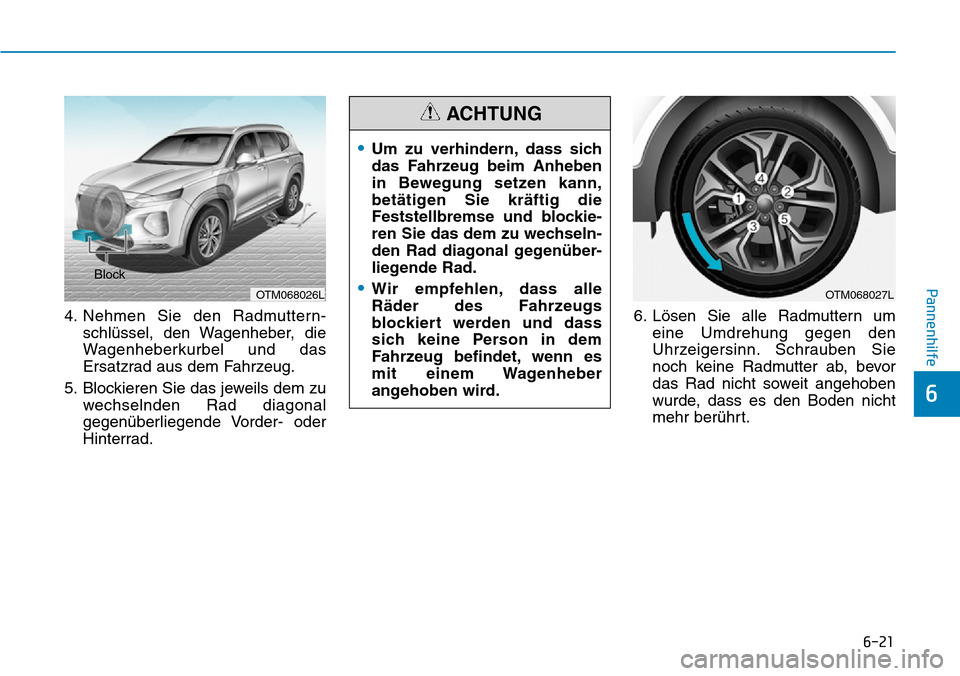

4. Nehmen Sie den Radmuttern-
schlüssel, den Wagenheber, die
Wagenheberkurbel und das
Ersatzrad aus dem Fahrzeug.
5. Blockieren Sie das jeweils dem zu
wechselnden Rad diagonal
gegenüberliegende Vorder- oder
Hinterrad.6. Lösen Sie alle Radmuttern um
eine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt.
•Um zu verhindern, dass sich
das Fahrzeug beim Anheben
in Bewegung setzen kann,
betätigen Sie kräftig die
Feststellbremse und blockie-
ren Sie das dem zu wechseln-
den Rad diagonal gegenüber-
liegende Rad.
•Wir empfehlen, dass alle
Räder des Fahrzeugs
blockiert werden und dass
sich keine Person in dem
Fahrzeug befindet, wenn es
mit einem Wagenheber
angehoben wird.
ACHTUNG
OTM068027LOTM068026L
Block

6-22
Pannenhilfe
7. Stellen Sie den Wagenheber vorn
oder hinten neben dem
schadhaften Rad unter den
entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.8. Führen Sie die Wagenheberkurbel
in den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw.
sich ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich
vor dem Abschrauben der
Radmut-tern, dass das Fahrzeug
stabil auf dem Wagenheber steht
und dass es nicht in Bewegung
geraten kann.9. Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen und
legen Sie das Rad flach hin, damit
es nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeug
anzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten und
schieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie-
rigkeiten auftreten, kippen Sie das
Rad leicht und schieben Sie es
zunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
OTM068028LOTM068029L
