2019 Hyundai Santa Fe Betriebsanleitung (in German)

3-153
Komfortfunktionen Ihres Fahrzeugs
3

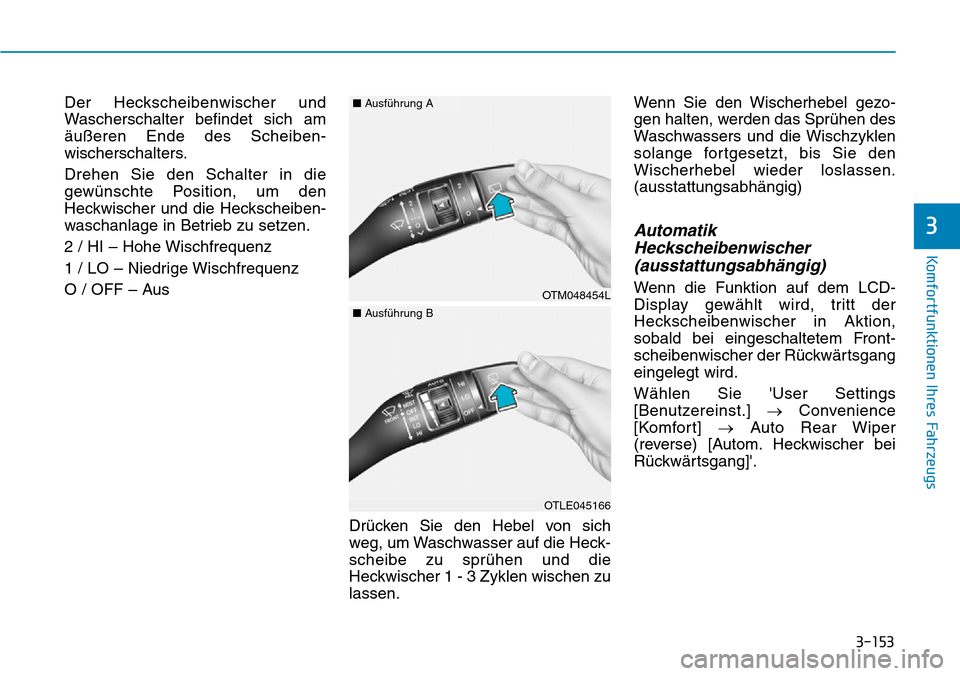

Der Heckscheibenwischer und
Wascherschalter befindet sich am
äußeren Ende des Scheiben-
wischerschalters.
Drehen Sie den Schalter in die
gewünschte Position, um den
Heckwischer und die Heckscheiben-
waschanlage in Betrieb zu setzen.
2 / HI – Hohe Wischfrequenz
1 / LO – Niedrige Wischfrequenz
O / OFF – Aus
Drücken Sie den Hebel von sich
weg, um Waschwasser auf die Heck-
scheibe zu sprühen und die
Heckwischer 1 - 3 Zyklen wischen zu
lassen.Wenn Sie den Wischerhebel gezo-
gen halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie den
Wischerhebel wieder loslassen.
(ausstattungsabhängig)
Automatik
Heckscheibenwischer
(ausstattungsabhängig)
Wenn die Funktion auf dem LCD-
Display gewählt wird, tritt der
Heckscheibenwischer in Aktion,
sobald bei eingeschaltetem Front-
scheibenwischer der Rückwärtsgang
eingelegt wird.
Wählen Sie 'User Settings
[Benutzereinst.] →Convenience
[Komfort] →Auto Rear Wiper
(reverse) [Autom. Heckwischer bei
Rückwärtsgang]'.OTM048454L
OTLE045166
■Ausführung A
■Ausführung B

3-154
Komfortfunktionen Ihres Fahrzeugs
Rückfahrmonitor
(Ausführung A)
(ausstattungsabhängig)Der Rückfahrmonitor wird aktiviert,
wenn der Motor läuft und der
Wählhebel in die Stellung R
(Rückwärtsgang) gebracht wird.
Es handelt sich um eine
Zusatzfunktion, die auf dem
Navigationsdisplay anzeigt, was
beim Rückwärtsfahren hinter dem
Fahrzeug passiert.
FAHRERASSISTENZSYSTEM
Der Rückfahrmonitor ist keine
Sicherheitsvorrichtung. Sie
soll dem Fahrer lediglich
dabei helfen, Gegenstände zu
erkennen, die sich unmittelbar
mittig hinter dem Fahrzeug
befinden. Die Kamera deckt
nicht den gesamten Bereich
hinter dem Fahrzeug ab.
VORSICHT
•Verlassen Sie sich beim
Zurücksetzen niemals allein
auf das Bild der Rückfahr-
kamera.
•Suchen Sie vor dem Losfah-
ren stets das Fahrzeugumfeld
nach Hindernissen ab, um
eine Kollision zu vermeiden.
•Seien Sie stets sehr
vorsichtig, wenn Sie sich mit
dem Fahrzeug Objekten
nähern, und achten Sie vor
allem auf Fußgänger und
Kinder.
VORSICHT
OTM048049
OTM048050L

3-155
Komfortfunktionen Ihres Fahrzeugs
3
• Richten Sie den Strahl
von Hochdruckreinigern nicht
unmittel-bar auf Sensoren. Der
durch den hohen Druck
verursachte Impuls kann zu
Fehlfunktionen führen.
• Verwenden Sie zum Reinigen
der Linse keine ätzenden bzw.
alkalischen Reinigungsmittel.
Verwenden Sie ausschließlich
milde Reinigungsmittel und
spülen Sie gründlich mit klarem
Wasser nach.
Informationen
Halten Sie die Kameralinse stets
sauber. Wenn Schmutz, Wasser oder
Schnee an der Linse anhaftet,
funktioniert die Kamera möglicher-
weise nicht ordnungsgemäß.
Rückfahrmonitor
(Ausführung B)
(ausstattungsabhängig)Das Rückfahrmonitorsystem hilft
Ihnen beim Rückwärtsfahren durch
eine Darstellung des Bereichs hinter
dem Fahrzeug auf dem Bildschirm.
Das System wird unter den
folgenden Umständen aktiviert:
• Der Motor läuft
• Der Wählhebel steht auf D (Drive)
oder N (Neutral) und Sie drücken
Taste (1)
Das System wird unter den
folgenden Umständen deaktiviert:
• Sie drücken die Taste (1) erneut
• Sie drücken die Audio- oder die
AVN-Systemtaste (2)
Wenn das Fahrzeug rückwärts fährt,
schaltet der Bildschirm auf das Bild
der hinteren Einparkhilfe.
Die Warnanzeige im Bildschirm wird
angezeigt, wenn:
• Die Heckklappe geöffnet ist
• Die Fahrer-/Beifahrertür geöffnet
ist
i
ANMERKUNG
OTM048432L
OTM048056L

3-156
Komfortfunktionen Ihres Fahrzeugs
Hintere Einparkhilfe
(ausstattungsabhängig)
[B] : Sensoren
Die hintere Einparkhilfe hilft dem
Fahrer bei der Rückwärtsfahrt,
indem sie einen Warnton abgibt,
wenn ein Objekt in einem Abstand
von 120 cm hinter dem Fahrzeug
erkannt wird.
Das System ist eine Ergänzungs-
funktion zur Erkennung von
Objekten, die sich innerhalb des
Erkennungsbereichs und der
Erkennungsreichweite der Sensoren
befinden. Es erkennt keine Objekte
in anderen Bereichen, die nicht von
Sensoren abgedeckt werden.
•Suchen Sie vor dem Losfah-
ren stets das Fahrzeugumfeld
nach Hindernissen ab, um
eine Kollision zu vermeiden.
•Seien Sie stets sehr
vorsichtig, wenn Sie sich mit
dem Fahrzeug Objekten
nähern, und achten Sie vor
allem auf Fußgänger und
Kinder.
•Denken Sie immer daran,
dass einige Objekte aufgrund
von Entfernung, Größe
oder Materialbeschaffenheit
möglicherweise nicht auf dem
Bildschirm sichtbar sind oder
nicht von den Sensoren
erkannt werden. Alle
genannten Faktoren können
die Wirksamkeit der Sensoren
beeinträchtigen.
VORSICHT
•Das Rückfahrkamerasystem
ist ein zusätzliches
Fahrerassistenzsystem. Aus
Sicherheitsgründen muss die
Rückansicht sofort überprüft
werden. Was Sie auf dem
Bildschirm sehen,
unterscheidet sich
möglicherweise von der
tatsächlichen Situation.
•Die Kamera funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich
Fremdkörper auf der
Kameralinse befinden. Halten
Sie die Kameralinse immer
sauber.
•Wenn die Rückansicht
während der Fahrt angezeigt
wird, erscheint ein Symbol
( ) auf der oberen rechten
Seite des Bildschirms.
VORSICHT
OTM048045

3-157
Komfortfunktionen Ihres Fahrzeugs
3
Verwendung des hinteren
Parkassistenten
Betriebsbedingungen
• Das System wird beim Rück-
wärtsfahren mit eingeschalteter
Zündung aktiviert. Wenn die
Fahrgeschwindigkeit jedoch 5
km/h überschreitet, werden
möglicherweise keine Objekte vom
System erkannt.
• Wenn die Fahrgeschwindigkeit
mehr als 10 km/h beträgt, erfolgt
auch dann keine Warnung, wenn
das System Objekte erkennt.
• Wenn gleichzeitig mehr als zwei
Hindernisse erkannt werden,
bezieht sich das Warnsignal auf
das nächstliegende Hindernis.
Arten der akustischen Warnsignale
Verschiedene Warntöne und -anzeigenAnzeige
Wenn sich ein Objekt ca. 120 bis 60 cm hinter dem hinteren
Stoßfänger befindet: Der Warnton ertönt in Intervallen.
Wenn sich ein Objekt ca. 60 bis 30 cm hinter dem hinteren
Stoßfänger befindet: Der Warnton ertönt häufiger.
Wenn sich ein Hindernis bis ca. 30 cm hinter dem hinteren
Stoßfänger befindet: Es ertönt ein durchgehender Warnton.
• Die Anzeige kann je nach Hindernis oder Sensor von der Abbildung
abweichen. Für den Fall, dass die Kontrollleuchte blinkt, empfehlen
wir, das Fahrzeug in einer HYUNDAI Vertragswerkstatt überprüfen zu
lassen.
• Wenn Sie keinen Warnton hören oder wenn der Warnton nach dem
Schalten in die Stellung R (Rückwärtsgang) nur zeitweise
ausgegeben wird, könnte dies eine Fehlfunktion der hinteren
Einparkhilfe anzeigen. In diesem Fall empfehlen wir, das Fahrzeug
möglichst umgehend in einer HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
ANMERKUNG

3-158
Komfortfunktionen Ihres Fahrzeugs
Zum Ausschalten der hinteren
Einparkhilfe
(ausstattungsabhängig)Betätigen Sie die Taste, um die
hintere Einparkhilfe auszuschalten.
Die Kontrollleuchte in der Taste
leuchtet auf.
Bedingungen, unter denen die
hintere Einparkhilfe
möglicherweise nicht
ordnungsgemäß arbeitet
Unter den folgenden Bedingungen
kann die Funktion der hinteren
Einparkhilfe eingeschränkt sein:
• Auf den Sensoren befindet sich
Raureif.
• Die Sensoren sind z. B. mit Eis
oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
Unter den folgenden Umständen
liegt möglicherweise eine
Fehlfunktion des hinteren
Parkassistenten vor:
• Fahren auf unebenen Untergrund
(unbefestigte Straßen, Schotter,
Kies, Geröll und starkes Gefälle).
• Objekte, die übermäßigen Lärm
verursachen (Fahrzeughupen,
laute Motorräder, Lkw-Druckluft-
bremsen etc.), können die
Sensoren stören.
• Starker Regen und Sprühwasser.
• Funksender oder Mobiltelefone in
der Nähe des Sensors.
• Die Sensoren sind mit Schnee
bedeckt.
• Es wurde markenfremdes Zubehör
montiert oder die Höhe des
Stoßfängers oder die Einbaulage
des Sensors verändert.
OTM048433L
■Ausführung A
OTM048047L
■Ausführung B

3-159
Komfortfunktionen Ihres Fahrzeugs
3
Unter den folgenden Umständen
kann die Erkennungsreichweite
abnehmen:
• Die Außentemperaturen sind
extrem heiß oder kalt.
• Nicht erkennbare Gegenstände,
die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
Folgende Hindernisse können unter
Umständen von den Sensoren nicht
erkannt werden:
• Spitze oder dünne Objekte wie z.B.
Seile, Ketten oder schmale
Pfosten.
• Gegenstände/Materialien, welche
die gesendete Sensorfrequenz
absorbieren können, wie z. B.
Kleidung, schwammiges Material
oder Schnee.
Hintere Einparkhilfe
• Der Warnton der hinteren
Einparkhilfe ertönt möglicherweise
aufgrund der Geschwindigkeit und
der Form der erkannten Objekte
nicht.
• Die hintere Einparkhilfe
funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe
des Stoßfängers oder die
Einbaulage der Sensoren
verändert wurde. Alle nicht
serienmäßigen Anbauten und das
Anbringen von Zubehör kann
ebenfalls zu einer Beeinträchti-
gung der Sensorleistung führen.
• Es kann sein, dass die Sensoren
Objekte nicht erkennen oder eine
falsche Entfernung erkennen,
wenn Objekte weniger als 30 cm
von den Sensoren entfernt sind.
Fahren Sie vorsichtig.
• Wenn die Sensoren vereist oder
mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden. Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres
Fahrzeugs und keine
Personenschäden der Insassen
ab, die aus einer Fehlfunktion
der hinteren Einparkhilfe
resultieren. Fahren Sie stets
vorsichtig.VORSICHT

3-160
Komfortfunktionen Ihres Fahrzeugs
• Stoßen oder verkratzen Sie die
Sensoren nicht mit harten Gegen-
ständen, die die Sensoroberfläche
beschädigen könnten. Andernfalls
könnten die Sensoren Schaden
nehmen.
• Richten Sie den Strahl von
Hochdruckreinigern nicht unmittel-
bar auf Sensoren. Der durch den
hohen Druck verursachte Impuls
kann zu Fehlfunktionen führen.
Hintere/vordere Einparkhilfe
(ausstattungsabhängig)
[A] : Sensor hinten, [B] : Sensor vorn
Die hintere/vordere Einparkhilfe
unterstützt den Fahrer beim
Einparken, indem sie einen Warnton
erklingen lässt, wenn sie ca 100 cm
vor oder 120 cm hinter dem
Fahrzeug ein Hindernis erkennt.
Das System ist eine Ergänzungs-
funktion zur Erkennung von
Objekten, die sich innerhalb des
Erkennungsbereichs und der
Erkennungsreichweite der Sensoren
befinden. Es erkennt keine Objekte
in anderen Bereichen, die nicht von
Sensoren abgedeckt werden.
OTM048046
OTM048045
■Sensor vorn
■Sensor hinten
•Suchen Sie vor dem
Losfahren stets das
Fahrzeugumfeld nach
Hindernissen ab, um eine
Kollision zu vermeiden.
•Seien Sie stets sehr
vorsichtig, wenn Sie sich mit
dem Fahrzeug Objekten
nähern, und achten Sie vor
allem auf Fußgänger und
Kinder.
VORSICHT
