Page 2449 of 2453
WI-165

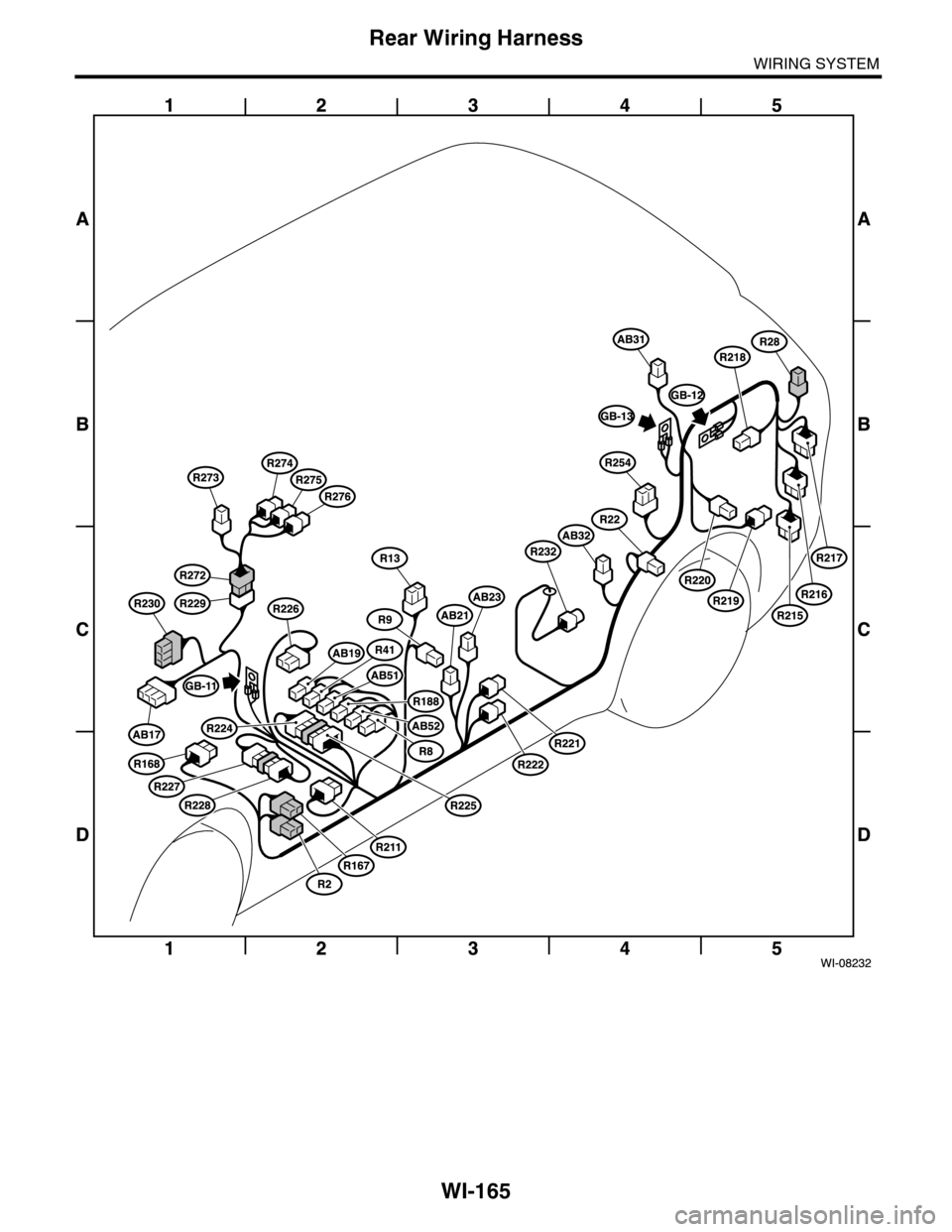

Rear Wiring Harness
WIRING SYSTEM
Page 2450 of 2453

WI-166

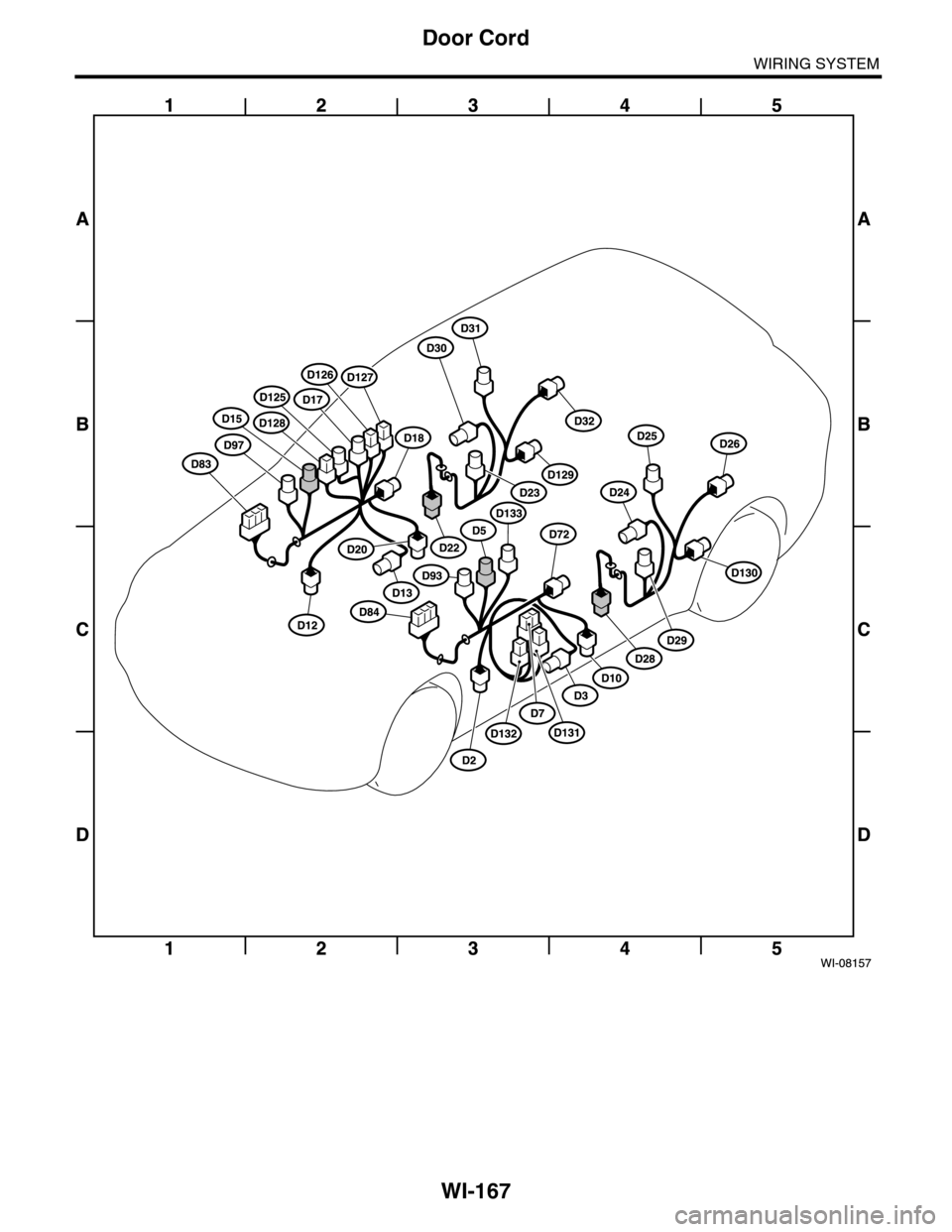

Door Cord
WIRING SYSTEM
61.Door Cord
A: LOCATION
Connector Connecting to
No. Pole Color Area No. Description
D2 2 C-3 Front door speaker LH
D3 2 Gray C-4 Front power window motor LH
D5 8 Gray C-3 Remote control mirror LH
D7 16 C-3 Power window main switch
D10 2 C-4 Front step light LH
D12 2 C-2 Front door speaker RH
D13 2 Gray C-2 Front power window motor RH
D15 8 Gray B-2 Remote control mirror RH
D17 8 B-2 Front power window sub switch RH
D18 4 B-2 Front door lock actuator RH
D20 2 C-3 Front step light RH
D22 10 B-3 R10 Rear wiring harness RH
D23 2 Black B-3 Rear door speaker RH
D24 2 Gray C-4 Rear power window motor LH
D25 8 B-4 Rear power window sub switch LH
D26 4 B-5 Rear door lock actuator LH
D28 10 C-4 R13 Rear wiring harness LH
D29 2 Black C-4 Rear door speaker LH
D30 2 Gray B-3 Rear power window motor RH
D31 8 B-3 Rear power window sub switch RH
D32 4 B-3 Rear door lock actuator RH
D72 4 C-4 Front door lock actuator LH
D83 25 B-2 i76Instrument panel wiring harnessD84 25 C-3 i101
D93 2 C-3 Front door tweeter LH
D97 2 B-2 Front door tweeter RH
D125 5 B-2 Passenger’s seat door lock switch
D126 4 B-2
Joint connectorD127 4 B-2
D128 6 B-2
D129 2 B-3 Rear step light RH
D130 2 C-4 Rear step light LH
D131 4 C-3
Joint connectorD132 4 C-3
D133 4 C-3
: White or natural color
Page 2451 of 2453
WI-167
Door Cord
WIRING SYSTEM
Page 2452 of 2453

WI-168

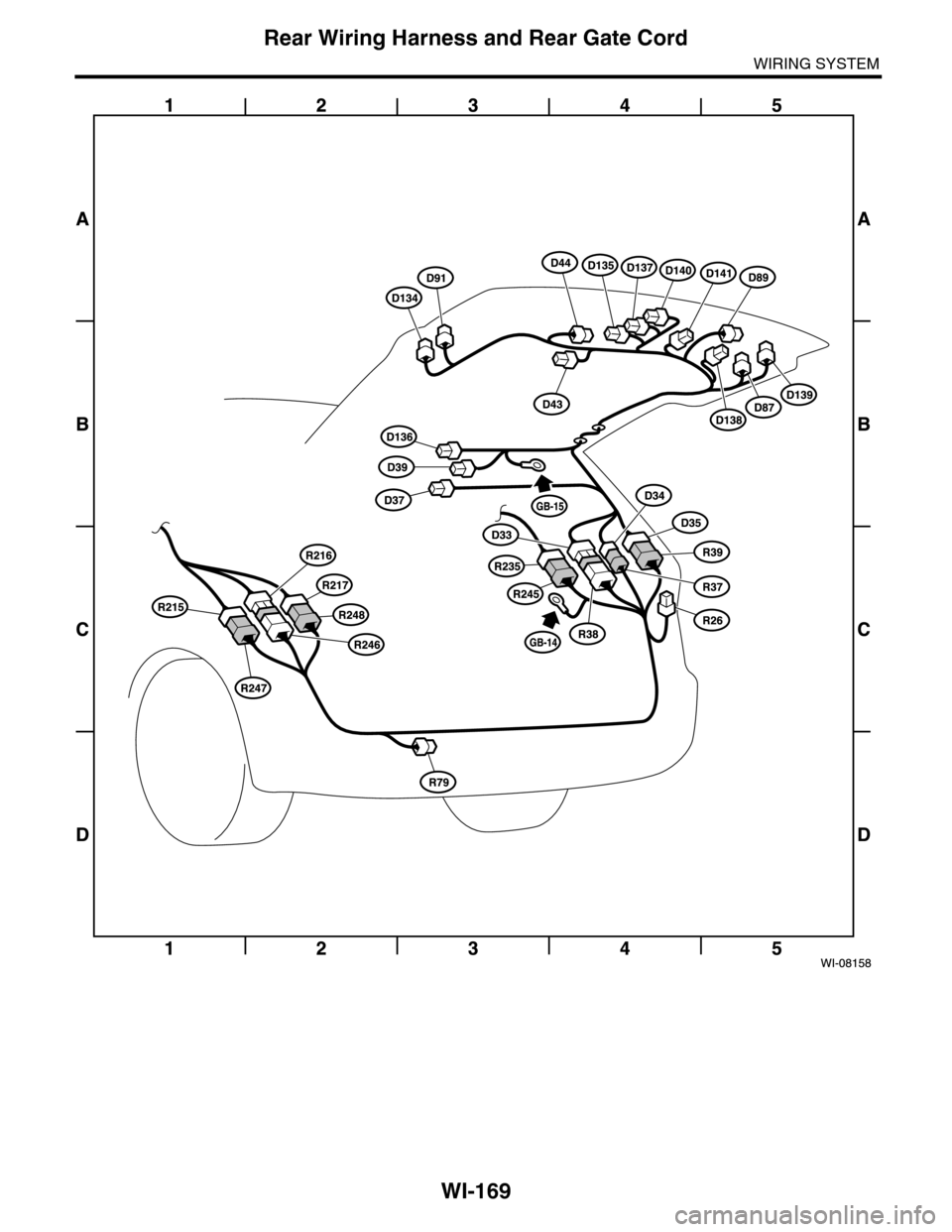

Rear Wiring Harness and Rear Gate Cord
WIRING SYSTEM
62.Rear Wiring Harness and Rear Gate Cord
A: LOCATION
Connector Connecting to
No. Pole Color Area No. Description
D33 12 Gray C-4 R38
Rear wiring harnessD34 2 C-4 R37
D35 10 C-4 R39
D37 3 B-3 Luggage room light
D39 2 B-3 High-mounted stop light
D43 4 B-4 Rear wiper motor
D44 2 B-4 License plate light LH
D87 2 B-5 Back-up light RH
D89 2 B-5 Rear defogger
D91 2 B-3 Back-up light LH
D134 2 Gray B-3 Tail light LH
D135 2 B-4 Rear gate release switch
D136 1 B-3 Antenna amplifier
D137 2 B-4 Licence plate light RH
D138 3 B-5 Gate light
D139 2 Gray B-5 Tail light RH
D140 4 A-4 Rear gate release actuator & door switch
D141 4 B-4 Joint connector
: White or natural color
Connector Connecting to
No. Pole Color Area No. Description
R26 4 C-4 Rear combination light RH
R37 2 C-4 D34
Rear gate cordR38 12 Gray C-4 D33
R39 10 C-4 D35
R79 6 D-3 Trailer connector
R215 14 B-5 R247 Tail harness
R216 12 Black B-5 R246 Tail harness (Joint connector)
R217 10 B-5 R248 Tail harness (Rear entertainment)
R235 10 A-5 R245 Tail harness
R245 10 C-4 R235 Roof code (Rear entertainment)
R246 12 Black C-2 R216 Rear wiring harness (Joint connector)
R247 14 C-1 R215Rear wiring harnessR248 10 C-2 R217
: White or natural color
Page 2453 of 2453
WI-169
Rear Wiring Harness and Rear Gate Cord
WIRING SYSTEM
