Page 1329 of 2643
ELECTRICAL WIRING DIAGRAMSW5–169
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
d. SPLICE PACK
S202
S203
S204
Page 1330 of 2643
5–170WELECTRICAL WIRING DIAGRAMS

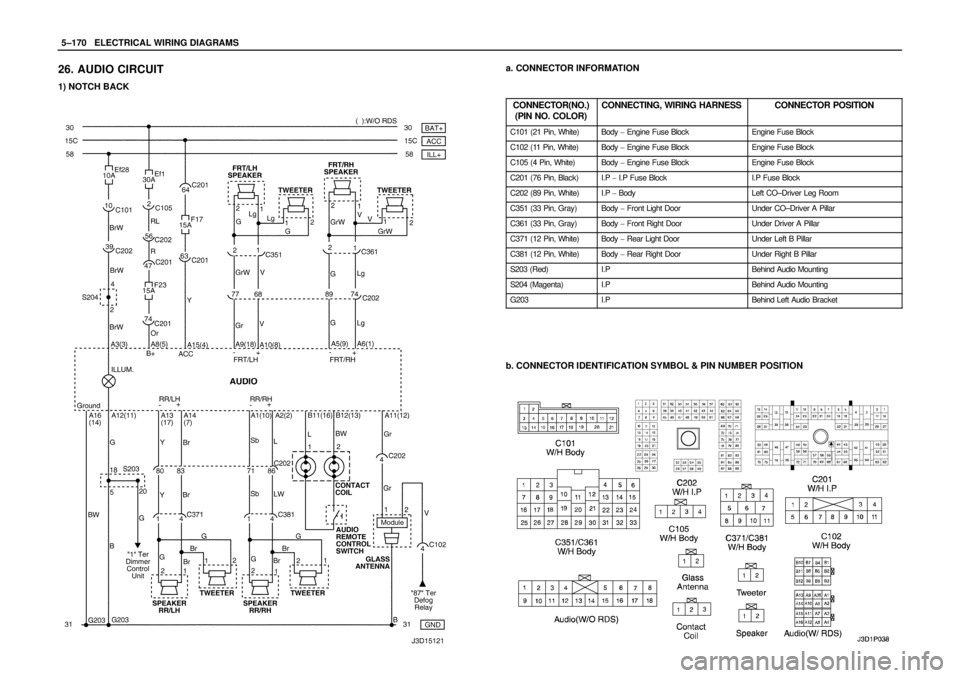

26. AUDIO CIRCUIT
1) NOTCH BACK
a. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C101 (21 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C105 (4 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C351 (33 Pin, Gray)Body Front Light DoorUnder CO–Driver A Pillar
C361 (33 Pin, Gray)Body Front Right DoorUnder Driver A Pillar
C371 (12 Pin, White)Body Rear Light DoorUnder Left B Pillar
C381 (12 Pin, White)Body Rear Right DoorUnder Right B Pillar
S203 (Red)I.PBehind Audio Mounting
S204 (Magenta)I.PBehind Audio Mounting
G203I.PBehind Left Audio Bracket
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1331 of 2643
ELECTRICAL WIRING DIAGRAMSW5–171
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
d. SPLICE PACK
S203
S204
Page 1332 of 2643

5–172WELECTRICAL WIRING DIAGRAMS

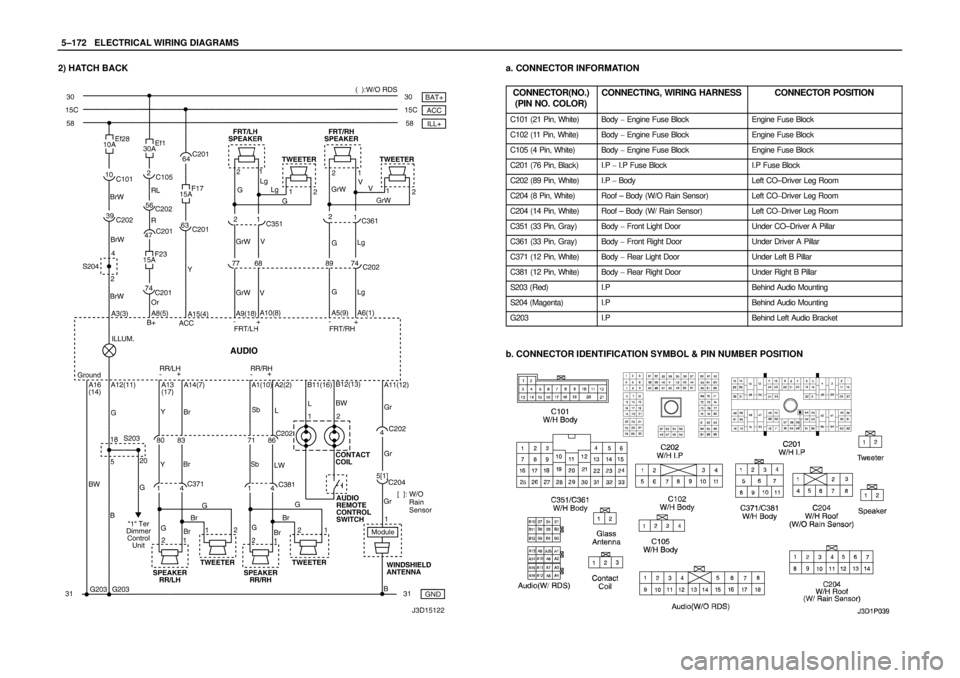

2) HATCH BACKa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C101 (21 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C105 (4 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C204 (8 Pin, White)Roof – Body (W/O Rain Sensor)Left CODriver Leg Room
C204 (14 Pin, White)Roof – Body (W/ Rain Sensor)Left CODriver Leg Room
C351 (33 Pin, Gray)Body Front Light DoorUnder CO–Driver A Pillar
C361 (33 Pin, Gray)Body Front Right DoorUnder Driver A Pillar
C371 (12 Pin, White)Body Rear Light DoorUnder Left B Pillar
C381 (12 Pin, White)Body Rear Right DoorUnder Right B Pillar
S203 (Red)I.PBehind Audio Mounting
S204 (Magenta)I.PBehind Audio Mounting
G203I.PBehind Left Audio Bracket
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1333 of 2643
ELECTRICAL WIRING DIAGRAMSW5–173
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
S W/H DRIVE DOOR
d. SPLICE PACK
S203
S204
Page 1334 of 2643
5–174WELECTRICAL WIRING DIAGRAMS

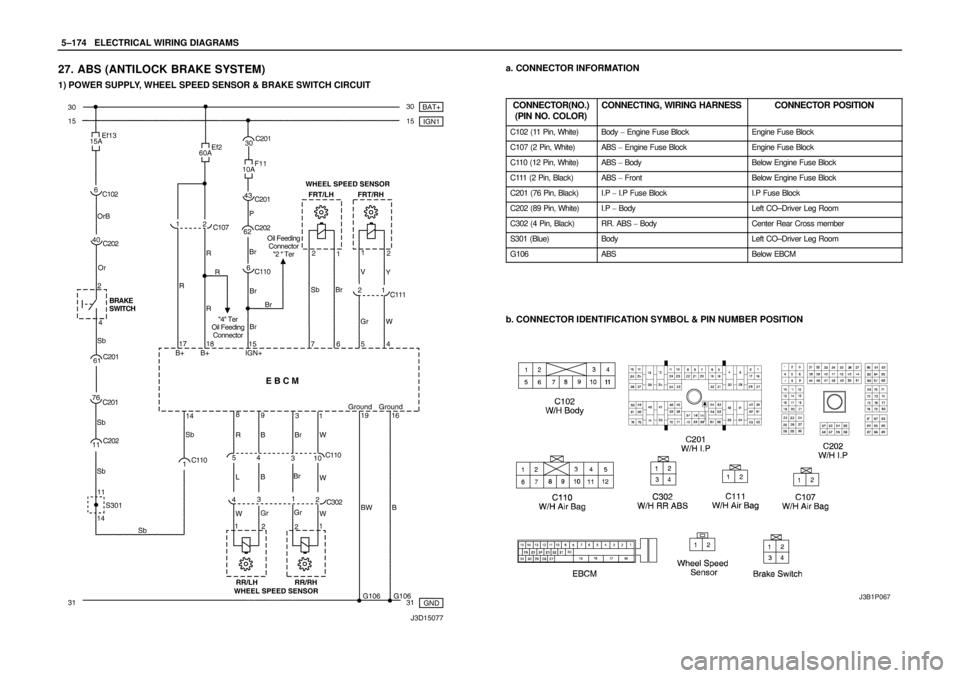

27. ABS (ANTILOCK BRAKE SYSTEM)
1) POWER SUPPLY, WHEEL SPEED SENSOR & BRAKE SWITCH CIRCUIT
a. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C107 (2 Pin, White)ABS Engine Fuse BlockEngine Fuse Block
C110 (12 Pin, White)ABS BodyBelow Engine Fuse Block
C 111 ( 2 P i n , B l a c k )ABS FrontBelow Engine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C302 (4 Pin, Black)RR. ABS BodyCenter Rear Cross member
S301 (Blue)BodyLeft CO–Driver Leg Room
G106ABSBelow EBCM
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P067
Page 1335 of 2643
ELECTRICAL WIRING DIAGRAMSW5–175
c. POSITION OF CONNECTORS AND GROUNDS
S W/H BODY
S W/H ABS
S W/H REAR ABS
d. SPLICE PACK
S301 (NOTCH BACK)
S301 (HATCH BACK)
Page 1336 of 2643
5–176WELECTRICAL WIRING DIAGRAMS
2) OIL FEEDING CONNECTOR, WARNING (ABS, TCS & BRAKE) LAMP & DLC CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C101 (21 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C106 (20 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C107 (2 Pin, White)ABS Engine Fuse BlockEngine Fuse Block
C110 (12 Pin, White)ABS BodyBelow Engine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
S301 (Blue)BodyLeft CO–Driver Leg Room
G106ABSBelow EBCM
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P066
