Page 1337 of 2643
ELECTRICAL WIRING DIAGRAMSW5–177
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
S W/H ABS
d. SPLICE PACK
S301 (NOTCH BACK)
S301 (HATCH BACK)
Page 1338 of 2643
5–178WELECTRICAL WIRING DIAGRAMS

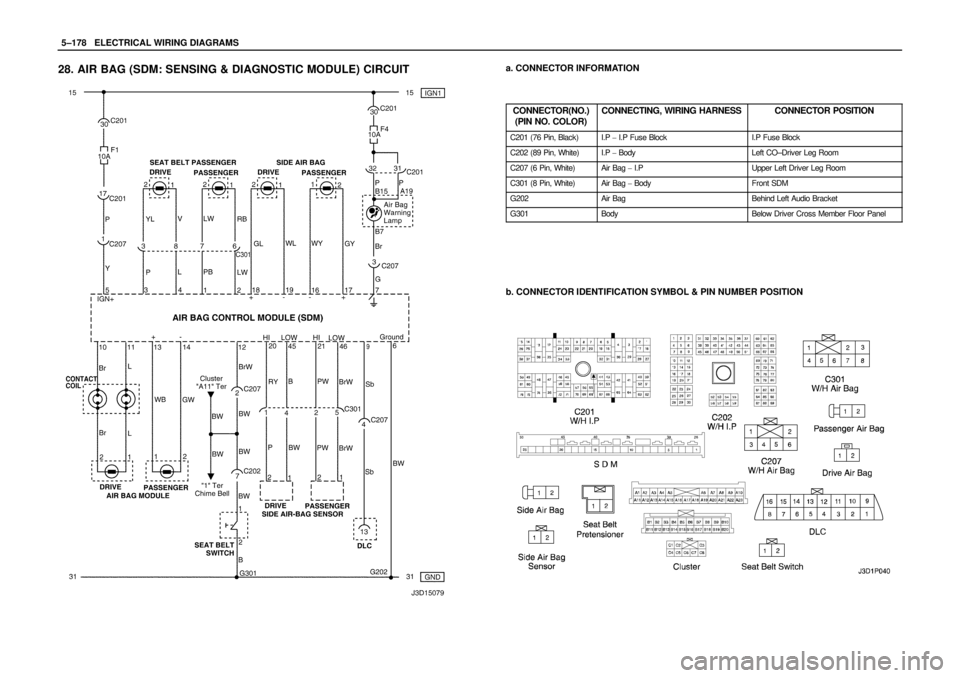

28. AIR BAG (SDM: SENSING & DIAGNOSTIC MODULE) CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C207 (6 Pin, White)Air Bag I.PUpper Left Driver Leg Room
C301 (8 Pin, White)Air Bag BodyFront SDM
G202Air BagBehind Left Audio Bracket
G301BodyBelow Driver Cross Member Floor Panel
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1339 of 2643
ELECTRICAL WIRING DIAGRAMSW5–179
c. POSITION OF CONNECTORS AND GROUNDS
S W/H AIR BAG
S W/H INSTRUMENT PANEL
Page 1340 of 2643
5–180WELECTRICAL WIRING DIAGRAMS

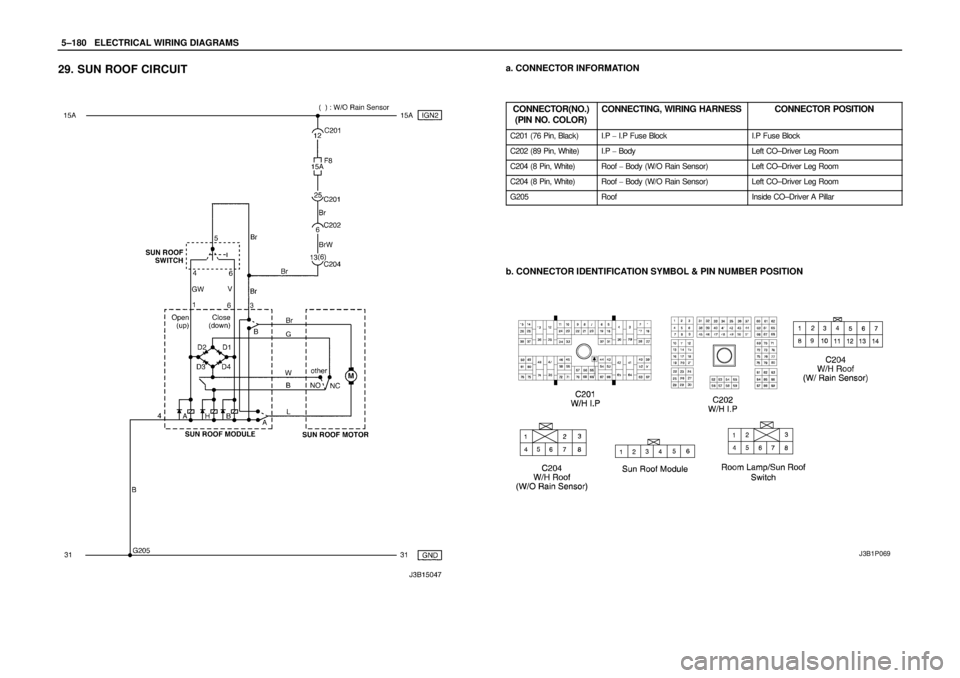

29. SUN ROOF CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C204 (8 Pin, White)Roof Body (W/O Rain Sensor)Left CO–Driver Leg Room
C204 (8 Pin, White)Roof Body (W/O Rain Sensor)Left CO–Driver Leg Room
G205RoofInside CO–Driver A Pillar
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P069
Page 1341 of 2643
ELECTRICAL WIRING DIAGRAMSW5–181
c. POSITION OF CONNECTORS AND GROUNDS
S W/H ROOF
S W/H INSTRUMENT PANEL
Page 1342 of 2643
5–182WELECTRICAL WIRING DIAGRAMS

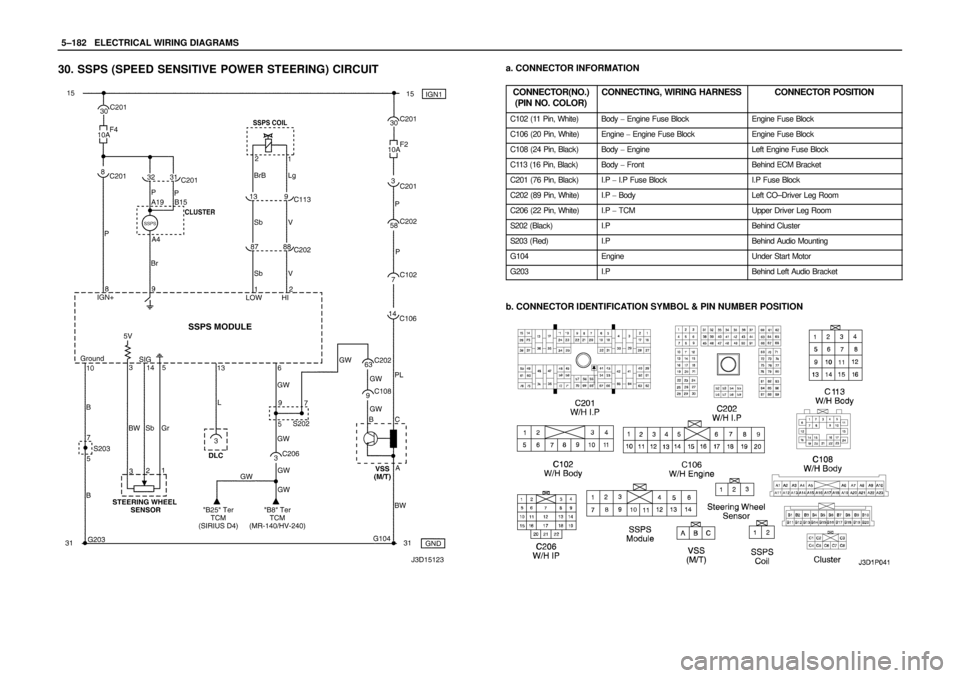

30. SSPS (SPEED SENSITIVE POWER STEERING) CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C106 (20 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C113 (16 Pin, Black)Body FrontBehind ECM Bracket
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C206 (22 Pin, White)I.P TCMUpper Driver Leg Room
S202 (Black)I.PBehind Cluster
S203 (Red)I.PBehind Audio Mounting
G104EngineUnder Start Motor
G203I.PBehind Left Audio Bracket
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1343 of 2643
ELECTRICAL WIRING DIAGRAMSW5–183
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
d. SPLICE PACK
S202
S203
Page 1344 of 2643
5–184WELECTRICAL WIRING DIAGRAMS

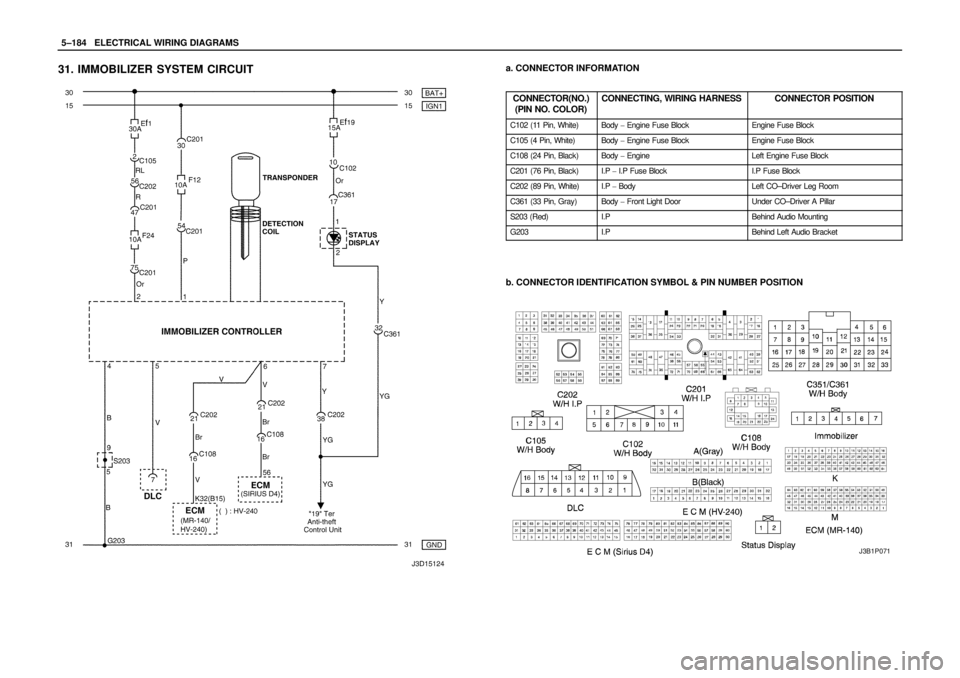

31. IMMOBILIZER SYSTEM CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C105 (4 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C361 (33 Pin, Gray)Body Front Light DoorUnder CO–Driver A Pillar
S203 (Red)I.PBehind Audio Mounting
G203I.PBehind Left Audio Bracket
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P071
