Page 1289 of 2643
ELECTRICAL WIRING DIAGRAMSW5–129
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
S W/H BODY
Page 1290 of 2643
5–130WELECTRICAL WIRING DIAGRAMS

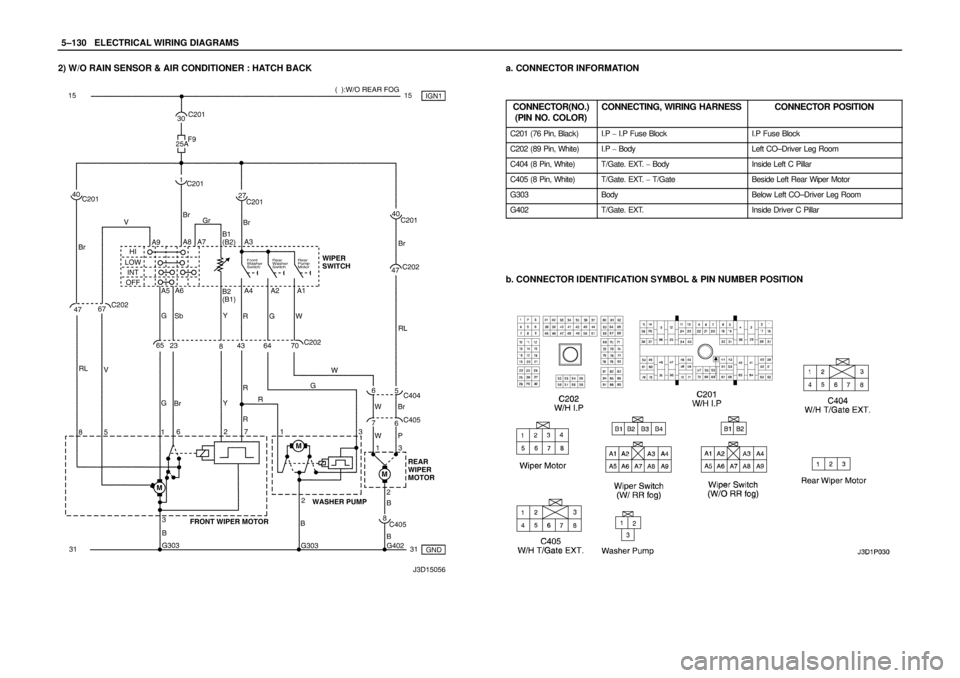

2) W/O RAIN SENSOR & AIR CONDITIONER : HATCH BACKa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C404 (8 Pin, White)T/Gate. EXT. BodyInside Left C Pillar
C405 (8 Pin, White)T/Gate. EXT. T/GateBeside Left Rear Wiper Motor
G303BodyBelow Left CO–Driver Leg Room
G402T/Gate. EXT.Inside Driver C Pillar
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1291 of 2643
ELECTRICAL WIRING DIAGRAMSW5–131
c. POSITION OF CONNECTORS AND GROUNDS
S W/H TAIL GATE
S W/H INSTRUMENT PANEL
S W/H BODY
Page 1292 of 2643
5–132WELECTRICAL WIRING DIAGRAMS

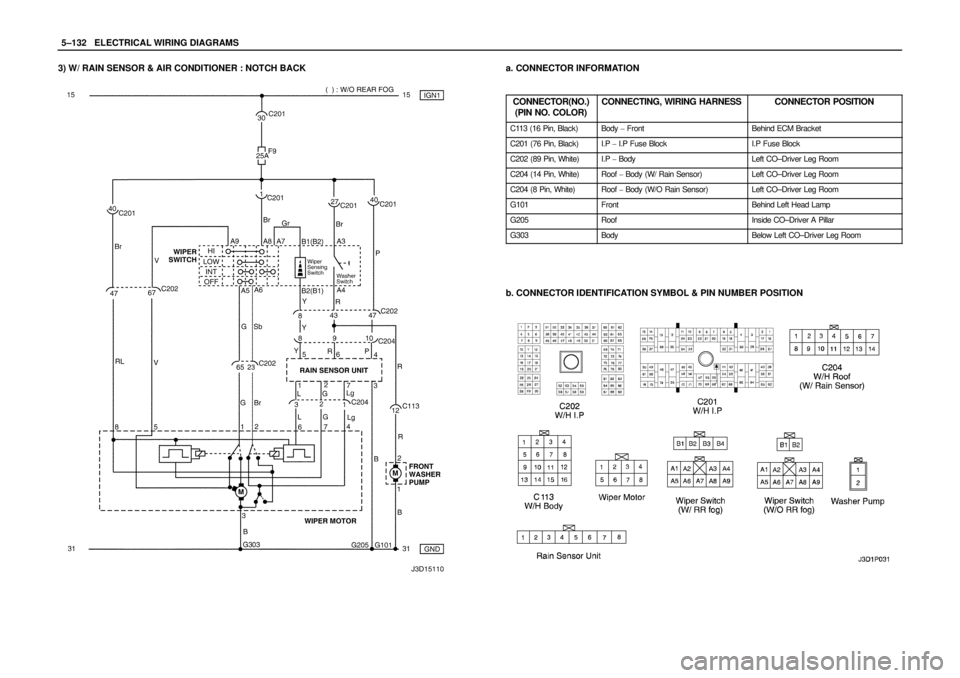

3) W/ RAIN SENSOR & AIR CONDITIONER : NOTCH BACKa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C113 (16 Pin, Black)Body FrontBehind ECM Bracket
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C204 (14 Pin, White)Roof Body (W/ Rain Sensor)Left CO–Driver Leg Room
C204 (8 Pin, White)Roof Body (W/O Rain Sensor)Left CO–Driver Leg Room
G101FrontBehind Left Head Lamp
G205RoofInside CO–Driver A Pillar
G303BodyBelow Left CO–Driver Leg Room
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1293 of 2643
ELECTRICAL WIRING DIAGRAMSW5–133
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
S W/H BODY
Page 1294 of 2643
5–134WELECTRICAL WIRING DIAGRAMS

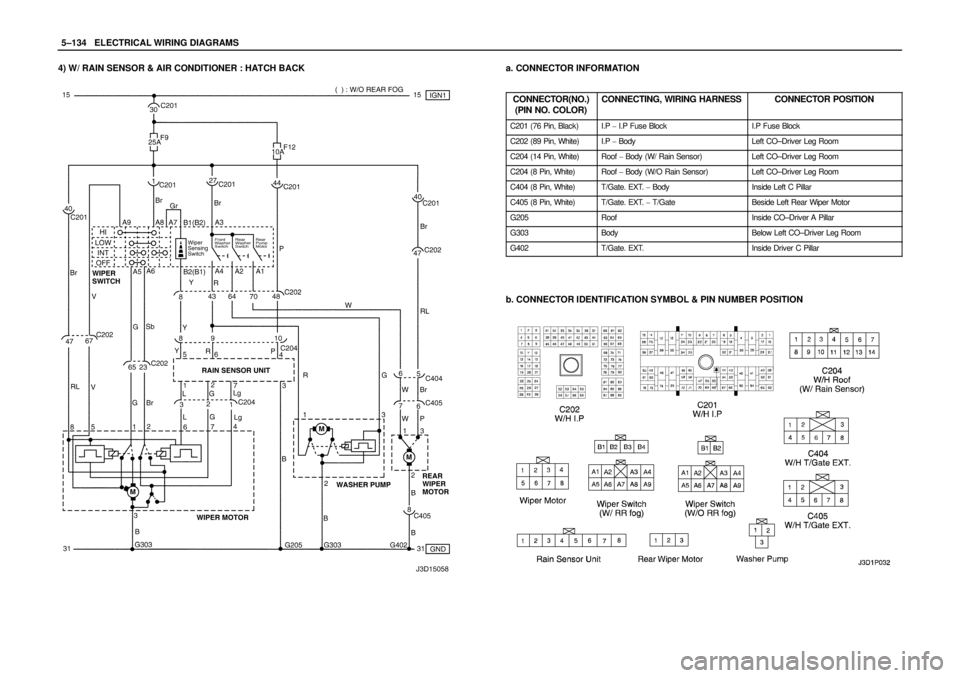

4) W/ RAIN SENSOR & AIR CONDITIONER : HATCH BACKa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C204 (14 Pin, White)Roof Body (W/ Rain Sensor)Left CO–Driver Leg Room
C204 (8 Pin, White)Roof Body (W/O Rain Sensor)Left CO–Driver Leg Room
C404 (8 Pin, White)T/Gate. EXT. BodyInside Left C Pillar
C405 (8 Pin, White)T/Gate. EXT. T/GateBeside Left Rear Wiper Motor
G205RoofInside CO–Driver A Pillar
G303BodyBelow Left CO–Driver Leg Room
G402T/Gate. EXT.Inside Driver C Pillar
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1295 of 2643
ELECTRICAL WIRING DIAGRAMSW5–135
c. POSITION OF CONNECTORS AND GROUNDS
S W/H TAIL GATE
S W/H INSTRUMENT PANEL
S W/H BODY
Page 1296 of 2643
5–136WELECTRICAL WIRING DIAGRAMS

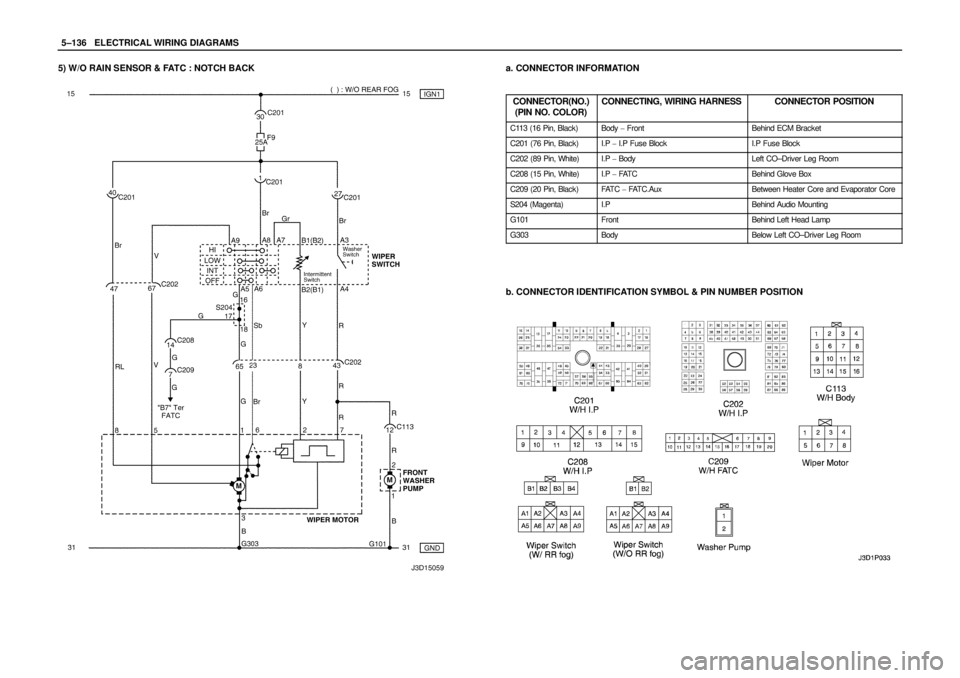

5) W/O RAIN SENSOR & FATC : NOTCH BACKa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C113 (16 Pin, Black)Body FrontBehind ECM Bracket
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C208 (15 Pin, White)I.P FAT CBehind Glove Box
C209 (20 Pin, Black)FAT C FAT C . A u xBetween Heater Core and Evaporator Core
S204 (Magenta)I.PBehind Audio Mounting
G101FrontBehind Left Head Lamp
G303BodyBelow Left CO–Driver Leg Room
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
