Page 1321 of 2643
ELECTRICAL WIRING DIAGRAMSW5–161
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
d. SPLICE PACK
S202
Page 1322 of 2643
5–162WELECTRICAL WIRING DIAGRAMS

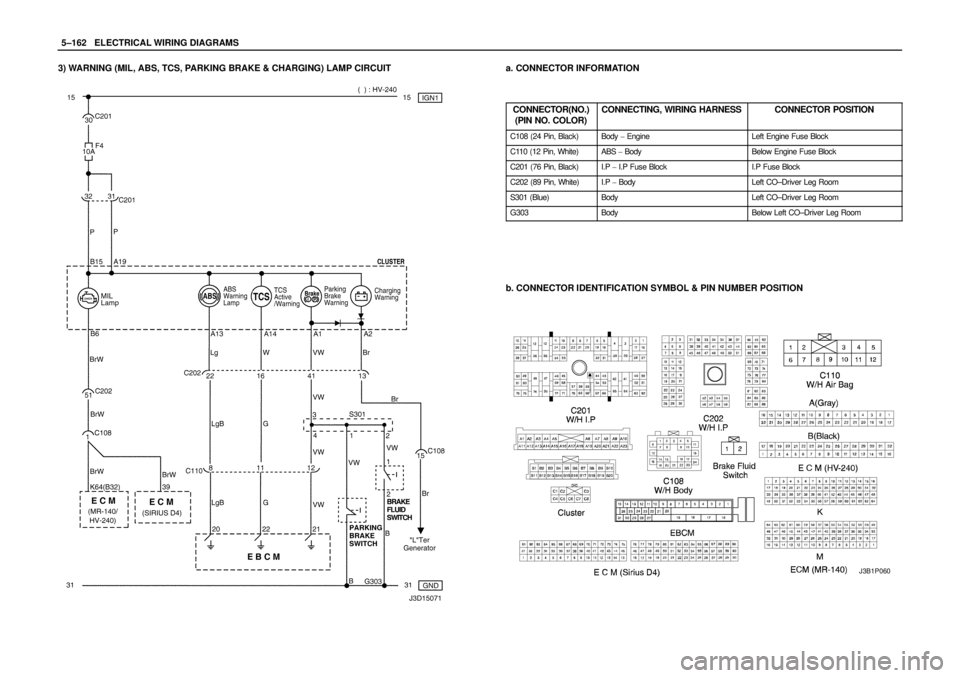

3) WARNING (MIL, ABS, TCS, PARKING BRAKE & CHARGING) LAMP CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C110 (12 Pin, White)ABS BodyBelow Engine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
S301 (Blue)BodyLeft CO–Driver Leg Room
G303BodyBelow Left CO–Driver Leg Room
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P060
Page 1323 of 2643
ELECTRICAL WIRING DIAGRAMSW5–163
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
S W/H ABS
d. SPLICE PACK
S301 (NOTCH BACK)
S301 (HATCH BACK)
Page 1324 of 2643
5–164WELECTRICAL WIRING DIAGRAMS

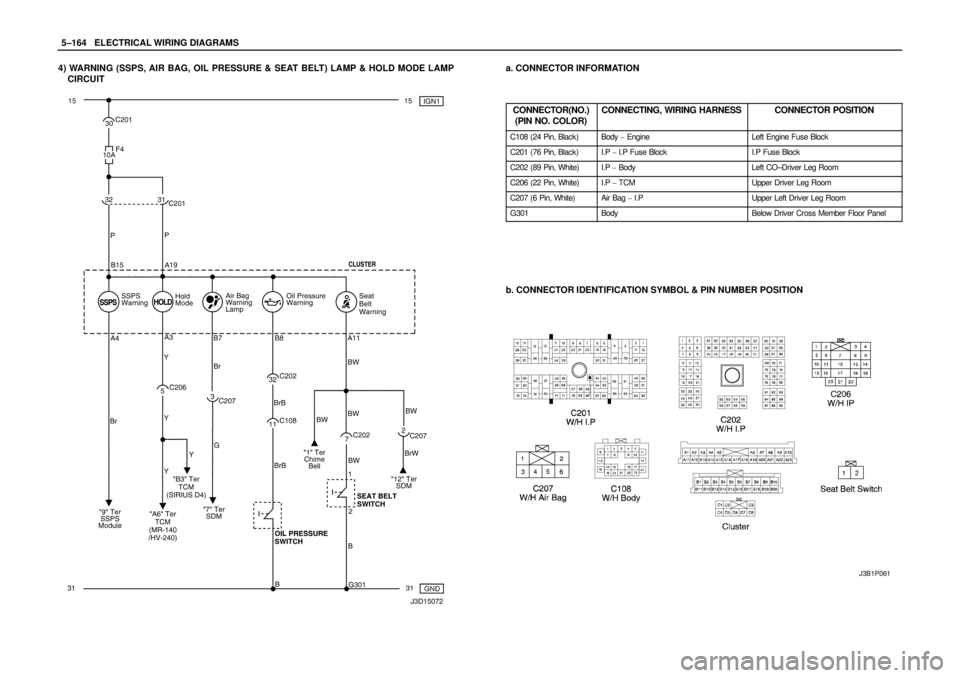

4) WARNING (SSPS, AIR BAG, OIL PRESSURE & SEAT BELT) LAMP & HOLD MODE LAMP
CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C206 (22 Pin, White)I.P TCMUpper Driver Leg Room
C207 (6 Pin, White)Air Bag I.PUpper Left Driver Leg Room
G301BodyBelow Driver Cross Member Floor Panel
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P061
Page 1325 of 2643
ELECTRICAL WIRING DIAGRAMSW5–165
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
S W/H BODY
Page 1326 of 2643
5–166WELECTRICAL WIRING DIAGRAMS

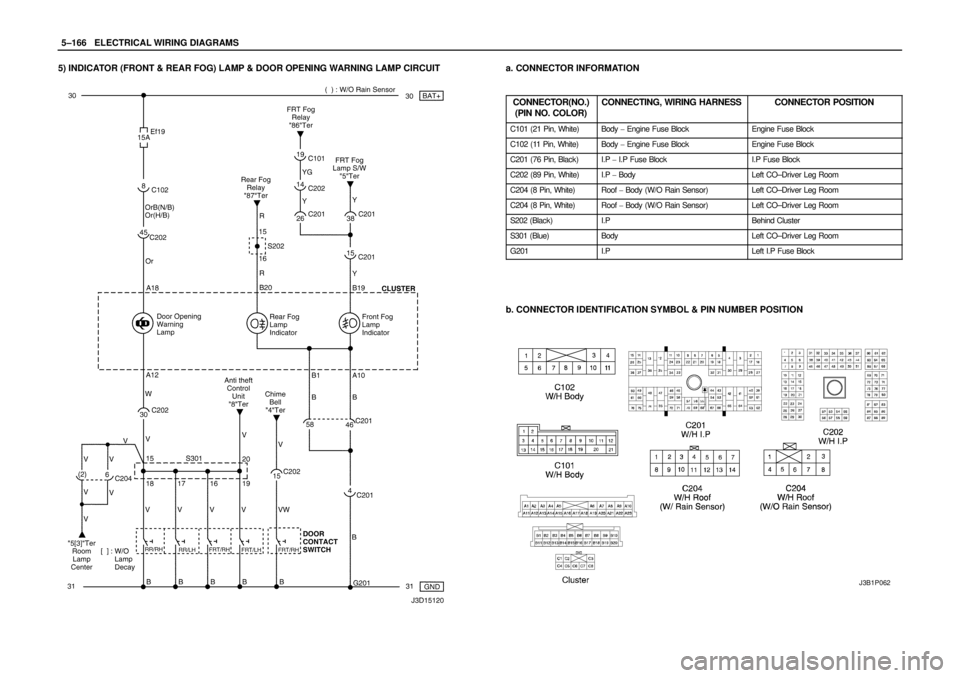

5) INDICATOR (FRONT & REAR FOG) LAMP & DOOR OPENING WARNING LAMP CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C101 (21 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C204 (8 Pin, White)Roof Body (W/O Rain Sensor)Left CO–Driver Leg Room
C204 (8 Pin, White)Roof Body (W/O Rain Sensor)Left CO–Driver Leg Room
S202 (Black)I.PBehind Cluster
S301 (Blue)BodyLeft CO–Driver Leg Room
G201I.PLeft I.P Fuse Block
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P062
Page 1327 of 2643
ELECTRICAL WIRING DIAGRAMSW5–167
c. POSITION OF CONNECTORS AND GROUNDS
S W/H BODY
d. SPLICE PACK
S202
S301 (NOTCH BACK)
S301 (HATCH BACK)
Page 1328 of 2643
5–168WELECTRICAL WIRING DIAGRAMS
6) INDICATOR (TURN SIGNAL, HIGH BEAM & HAZARD) LAMP & ILLUMINATION LAMP CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C101 (21 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
S202 (Black)I.PBehind Cluster
S203 (Red)I.PBehind Audio Mounting
S204 (Magenta)I.PBehind Audio Mounting
G201I.PLeft I.P Fuse Block
G203I.PBehind Left Audio Bracket
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P063
