2. Lift up the IPDM E/R (1) while pushing and opening pawls (A) or (B), and remove the IPDM E/R while pushing and opening the
other side pawls.
3. Disconnect harness connector.
INSTALLATION
Installation is the reverse order of removal.
WKIA5668E
Revision: May 2010 2011 Versa
Page 3450 of 3787
PG-30
< SERVICE INFORMATION >

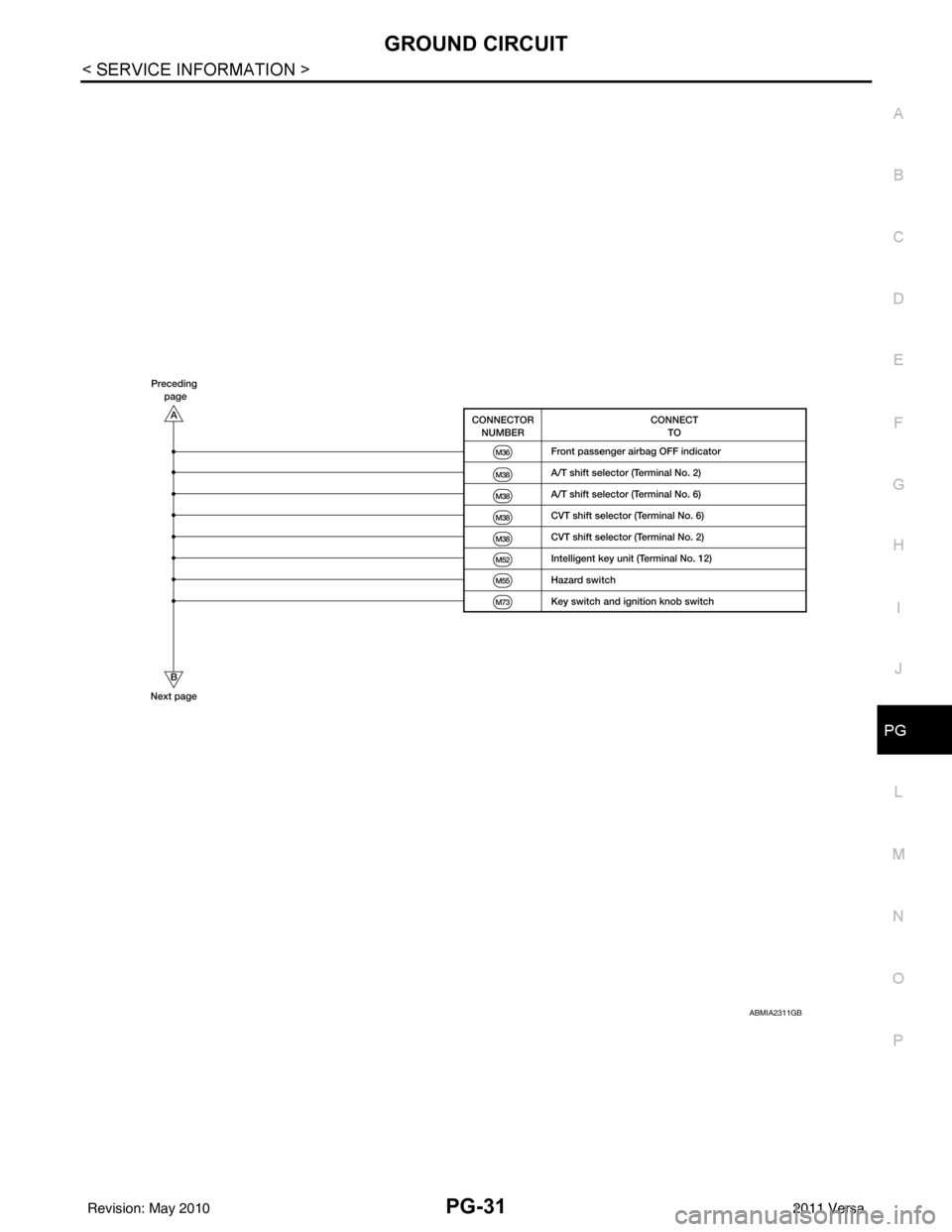

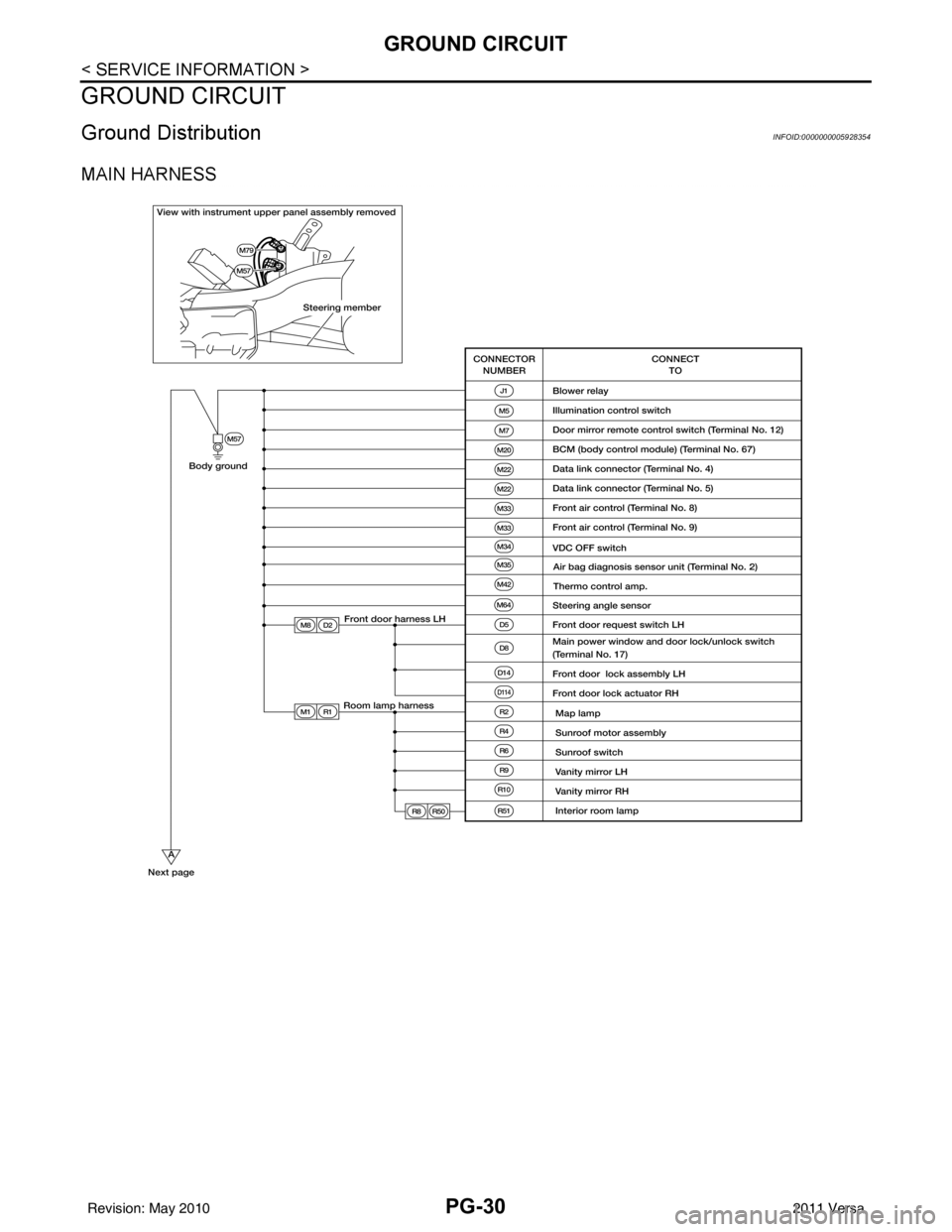

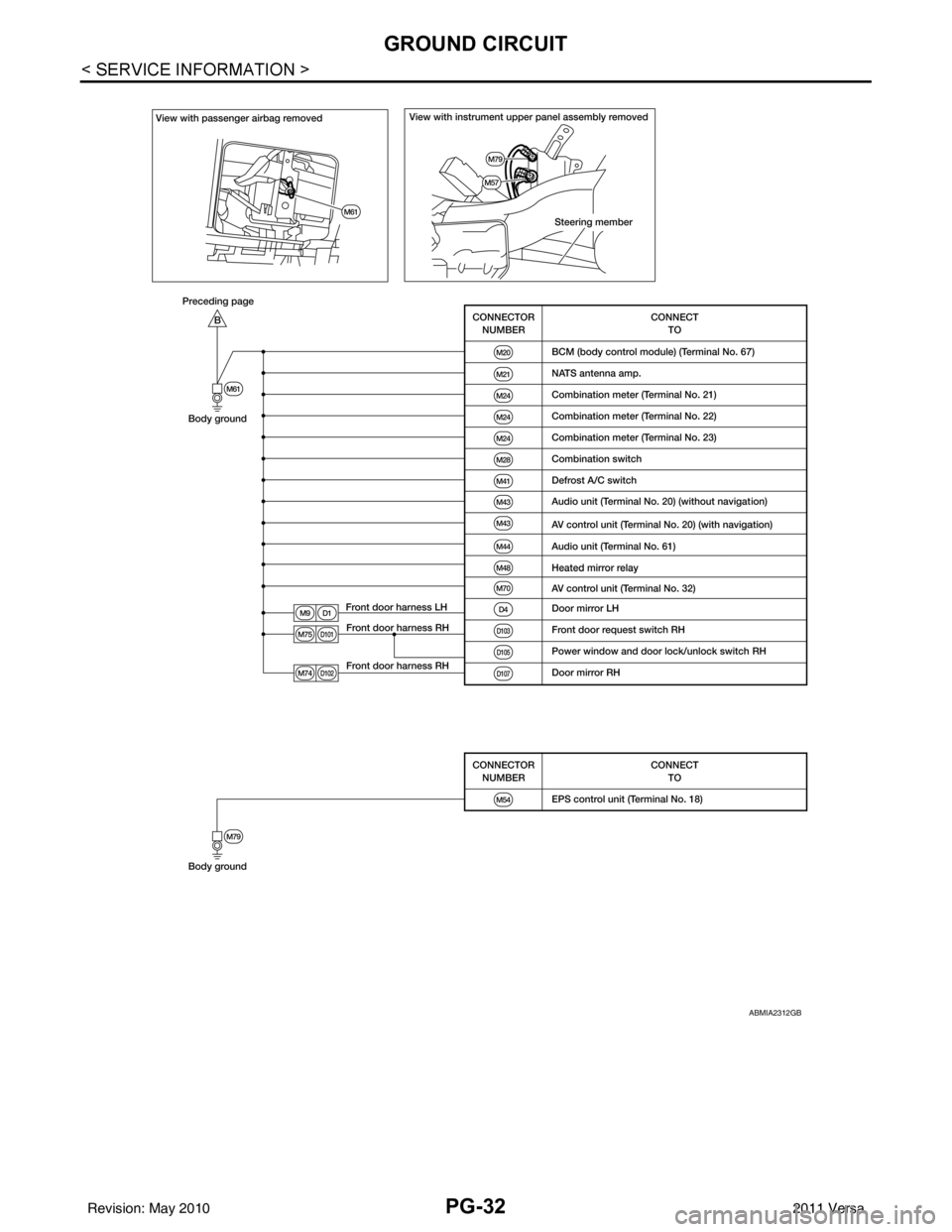

GROUND CIRCUIT
GROUND CIRCUIT
Ground DistributionINFOID:0000000005928354
MAIN HARNESS
Revision: May 20102011 Versa
Page 3451 of 3787
GROUND CIRCUITPG-31
< SERVICE INFORMATION >
C
DE
F
G H
I
J
L
M A
B
PG
N
O P
ABMIA2311GB
Revision: May 2010 2011 Versa
Page 3452 of 3787
PG-32
< SERVICE INFORMATION >
GROUND CIRCUIT
ABMIA2312GB
Revision: May 20102011 Versa
Page 3453 of 3787
GROUND CIRCUITPG-33
< SERVICE INFORMATION >
C
DE
F
G H
I
J
L
M A
B
PG
N
O P

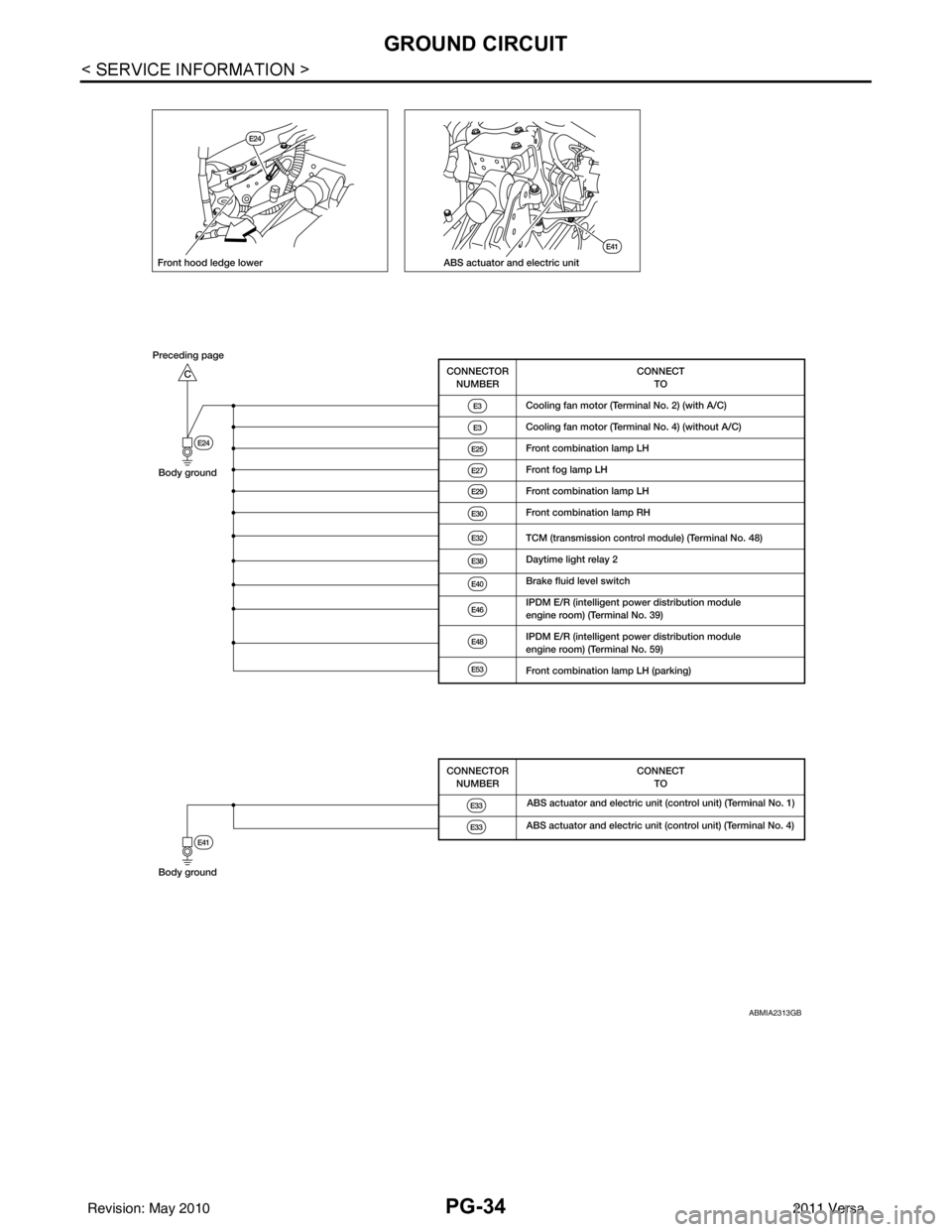

ENGINE ROOM HARNESS
ABMIA1587GB
Revision: May 2010 2011 Versa
Page 3454 of 3787
PG-34
< SERVICE INFORMATION >
GROUND CIRCUIT
ABMIA2313GB
Revision: May 20102011 Versa
Page 3455 of 3787
GROUND CIRCUITPG-35
< SERVICE INFORMATION >
C
DE
F
G H
I
J
L
M A
B
PG
N
O P
ENGINE CONTROL HARNESS
AAMIA0162GB
Revision: May 2010 2011 Versa
Page 3456 of 3787
PG-36
< SERVICE INFORMATION >
GROUND CIRCUIT

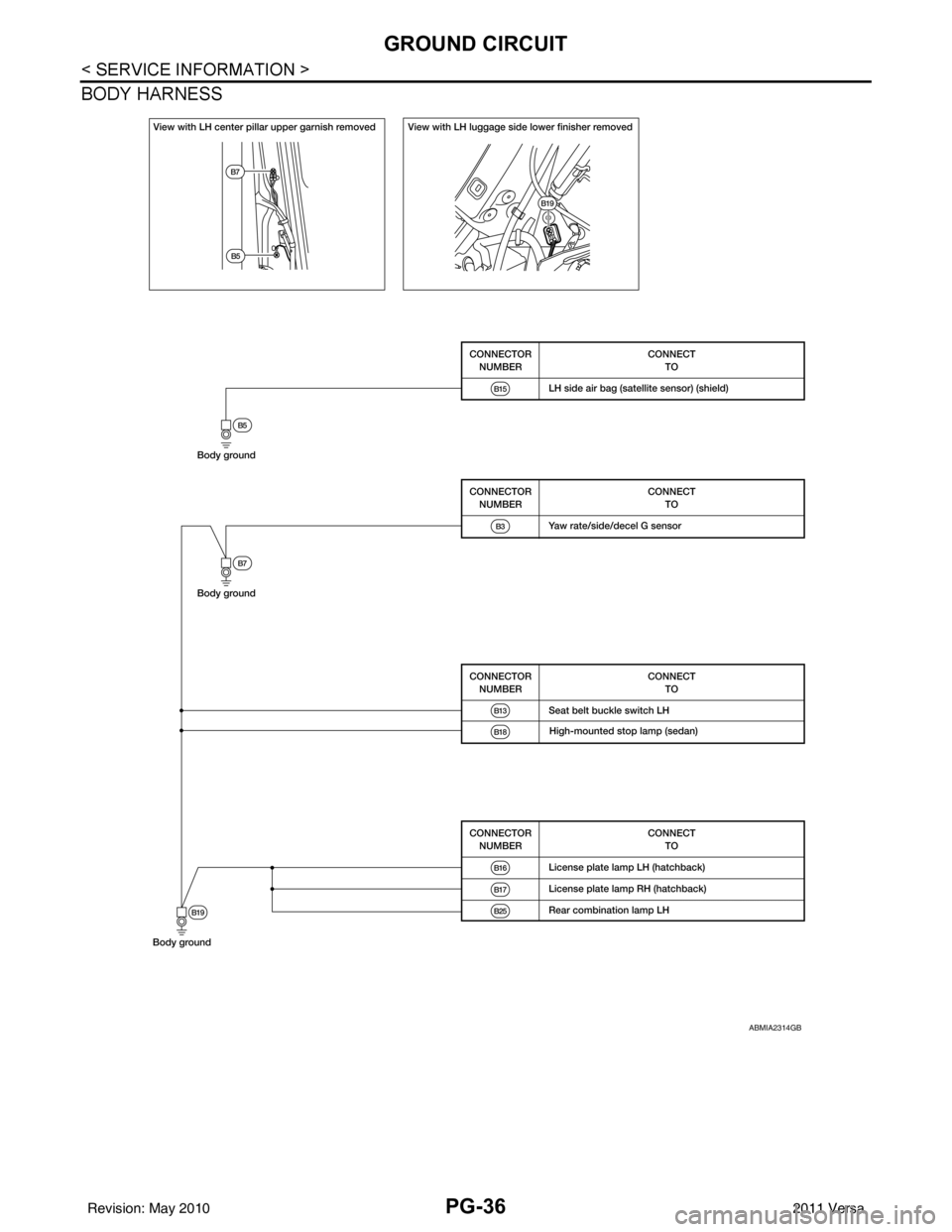

BODY HARNESS
ABMIA2314GB
Revision: May 20102011 Versa
