2005 YAMAHA WR 250F Owners Manual

3 - 106
INSP
ADJ
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1Sämtliche Seilzüge
2Kupplungshebel-Drehpunkt
3Fußschalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Gasdrehgriff-Kontaktfläche zum
Lenker
6Antriebskette
7Seilzug-Führung
8Gaszug-Ende
9Kupplungszug-Ende
0Warmstartzug-Ende
ÈYAMAHA-Seilzugschmiermittel o. Ä
verwenden.
ÉSAE 10W-30 Motoröl oder O-Ring-
Kettenspray verwenden.
ÊHochqualitatives leichtes Lithiumsei-
fenfett verwenden für die nachstehen-
den Bereichen.
ACHTUNG:
Überschüssiges Fett abwischen
und von den Bremsscheiben fern-
halten.LUBRIFICAZIONE
Per assicurare il funzionamento uni-
forme di tutti i componenti, lubrificare il
mezzo durante la predisposizione, dopo
il rodaggio e dopo ogni competizione.
1
Tutto il cavo di controllo
2
Articolazione leva della frizione
3
Articolazione pedale del cambio
4
Articolazione poggiapiede
5
Contatto tra acceleratore e manubrio
6
Catena di trasmissione
7
Porzione di avvolgimento del cavo guida
tubo
8
Estremità cavo acceleratore
9
Estremità cavo frizione
0
Estremità cavo starter per partenze a
caldo
È
Per questi componenti, utilizzare un lubri-
ficante cavi Yamaha o un prodotto equi-
valente.
É
Utilizzare l’olio per motori SAE 10W-30
o un lubrificante per catene adatto.
Ê
Lubrificare i seguenti componenti con
grasso leggero a base di sapone di litio di
buona qualità.
ATTENZIONE:
Eliminare l’eccesso di grasso ed evi-
tare di applicare grasso sui dischi dei
freni. ENGRASE
A fin de asegurar un funcionamiento
suave de todos los componentes,
engrase la máquina durante la
puesta a punto, después del rodaje y
después de cada carrera.
1Todos los cables de control
2Pivote de la maneta de embrague
3Pivote del pedal de cambio
4Pivote de la estribera
5Contacto entre acelerador y manillar
6Cadena de transmisión
7Parte enrollada del cable de la guía
del tubo
8Extremo del cable del acelerador
9Extremo del cable de embrague
0Extremo del cable de arranque en
caliente
ÈUtilice lubricante de cables Yamaha o
un producto equivalente.
ÉUtilice aceite de motor SAE 10W-30 o
un lubricante de cadenas adecuado.
ÊLubrique las partes siguientes con
una grasa de jabón de litio de buena
calidad y ligera.
ATENCION:
Elimine todo exceso de grasa y
evite que llegue grasa a los discos
de freno.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 107
INSP
ADJ
EC370000
ELECTRICAL
EC371001SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode
1
Wear/damage
→ Replace.
Insulator color
2
Normal condition is a medium
to light tan color.
Distinctly different color
→
Check the engine condition.
NOTE:When the engine runs for many
hours at low speeds, the spark plug
insulator will become sooty, even if
the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap
a
Use a wire gauge or thickness
gauge.
Out of specification
→ Regap.
4. Clean the plug with a spark plug
cleaner if necessary.
Spark plug gap:
0.7 ~ 0.8 mm
(0.028 ~ 0.031 in)
5. Tighten:
Spark plug
NOTE:Before installing a spark plug,
clean the gasket surface and plug
surface.
Finger-tighten
a the spark plug
before torquing to specification
b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
IGNITION TIMING CHECK
1. Remove:
Timing mark accessing screw
1
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Rem-
placer.
Couleur de l’isolant 2
La couleur normale est une cou-
leur bronze clair ou légèrement
foncé.
Couleur franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des
heures à bas régime, l’isolant de la bou-
gie s’encrasse, même si le moteur et le
carburateur sont en bon état de fonction-
nement.
3. Mesurer:
Ecartement a
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications → Régler.
4. Si nécessaire, nettoyer la bougie à
l’aide d’un nettoie-bougies.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
la surface du joint et la surface de la
bougie.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
Vis d’accès de repère d’allumage
1
ELECTRICAL
PARTIE ELECTRIQUE

INSP
ADJ
3 - 108
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode
1
Verschlissen/beschädigt
→
Erneuern.
Isolator-Färbung
2
Die normale Färbung ist Reh-
braun.
Färbung anormal
→ Zustand
des Motors kontrollieren.
HINWEIS:
Nach zahlreichen Betriebsstunden
im unteren Lastbereich verrußt der
Porzellanisolator, auch wenn Motor
und Vergaser in gutem Zustand sind
3. Messen:
Elektrodenabstand
a
Eine Fühlerlehre verwenden.
Nicht nach Vorgabe
→ Korri-
gieren.
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
Elektrodenabstand:
0,7–0,8 mm
(0,028–0,031 in)
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zünd-
kerze müssen Kerzenkörper und
Dichtfläche gesäubert werden.
Die Zündkerze zuerst handfest
a
und dann mit dem vorgeschriebe-
nen Anzugsmoment
b festziehen.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
ZÜNDZEITPUNKT KONTROLLIE-
REN
1. Demontieren:
Rotor-Abdeckschraube
1
IMPIANTO ELETTRICO
CONTROLLO CANDELE
1. Togliere:
Candela d’accensione
2. Controllare:
Elettrodo 1
Usura/danni → Sostituire.
Colore isolatore 2
In condizioni normali il colore è
marrone chiaro o medio.
Colore evidentemente diverso →
Controllare lo stato del motore.
NOTA:
Se il motore è in funzione per molte ore
a velocità ridotta, l’isolatore candela si
sporca anche se il motore e il carburatore
sono in buone condizioni di funziona-
mento.
3. Misurare:
Distanza elettrodi candela di
accensione a
Utilizzare un calibro per fili
metallici o uno spessimetro.
Non conforme alle specifiche →
Regolare la distanza.
4. Se necessario, pulire la candela con
un detergente per candele.
Distanza elettrodi candela
di accensione:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
5. Serrare:
Candela d’accensione
NOTA:
Prima di installare una candela, pulire
la superficie della guarnizione e quella
della candela.
Avvitare a la candela prima di proce-
dere al serraggio indicato nelle specifi-
che b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
CONTROLLO ANTICIPO MINIMO
1. Togliere:
Vite di accesso al riferimento per
fasatura 1
SISTEMA ELÉCTRICO
COMPROBACIÓN DE LA BUJÍA
1. Extraer:
Bujía
2. Comprobar:
Electrodo
1
Desgaste/daños
→ Cambiar.
Color del aislamiento
2
En condiciones normales pre-
senta un color canela entre
medio y claro.
Color claramente distinto
→
Comprobar el estado del
motor.
NOTA:
Cuando el motor funciona durante
muchas horas a regímenes bajos, el
aislamiento de la bujía se oscurece
aunque el motor y el carburador fun-
cionen correctamente.
3. Medir:
Distancia entre electrodos
a
Utilice una galga de alambres
o una galga de espesores.
Fuera del valor especificado
→ Rectificar.
4. Limpie la bujía con un limpiador
de bujías si es preciso.
Distancia entre
electrodos de la bujía:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
5. Apretar:
Bujía
NOTA:
Antes de instalar la bujía limpie la
superficie de la junta y la de la pro-
pia bujía.
Apriete a mano
a la bujía antes
de aplicarle el par especificado
b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
COMPROBACIÓN DEL REGLAJE
DEL ENCENDIDO
1. Extraer:
Tornillo de acceso a la marca
de reglaje
1
ELEKTRISCHE ANLAGE
IMPIANTO ELETTRICO
SISTEMA ELÉCTRICO

3 - 109
INSP
ADJ
2. Attach:
Timing light
Inductive tachometer
To the ignition coil lead
(orange lead
1).
Timing light:
YM-33277-A/
90890-03141
1
3. Adjust:
Engine idling speed
Refer to “ENGINE IDLING
SPEED ADJUSTMENT” sec-
tion.
4. Check:
Ignition timing
Visually check the stationary
pointer
a is within the firing
range b on the rotor.
Incorrect firing range → Check
rotor and pickup assembly.
5. Install:
Timing mark accessing screw
2. Fixer:
Lampe stroboscopique
Compte-tours inductif
Au fil de la bobine d’allumage
(fil orange 1).
Lampe stroboscopique:
YM-33277-A/
90890-03141
3. Régler:
Régime de ralenti du moteur
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI DU MOTEUR”.
4. Contrôler:
Avance à l’allumage
Contrôler visuellement que
l’index fixe a se trouve dans la
plage d’allumage b indiquée sur
le rotor.
Plage d’allumage incorrecte →
Contrôler le rotor et le capteur
d’allumage.
5. Monter:
Vis d’accès de repère d’allumage
ELECTRICAL
PARTIE ELECTRIQUE

INSP
ADJ

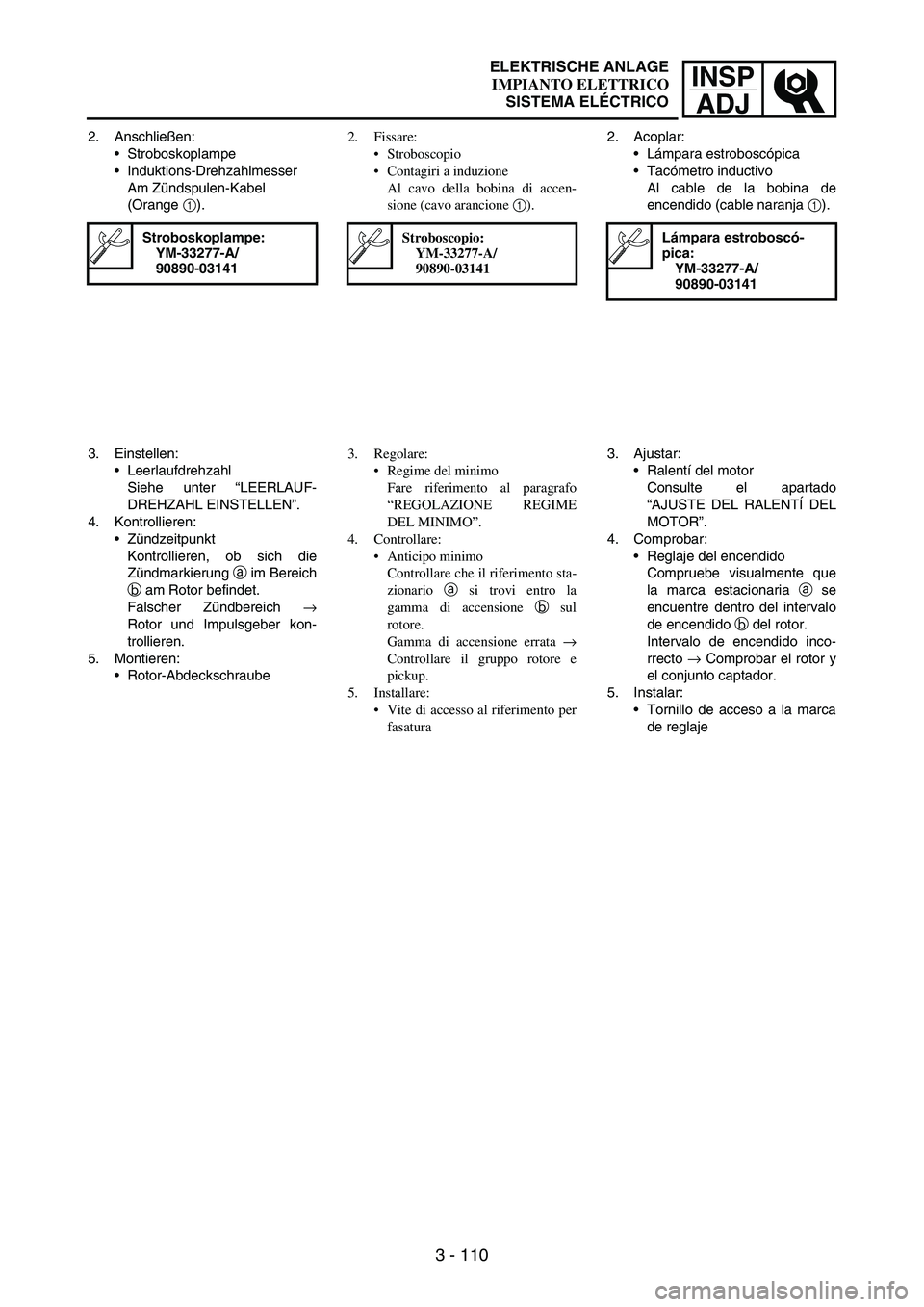

3 - 110
2. Anschließen:
Stroboskoplampe
Induktions-Drehzahlmesser
Am Zündspulen-Kabel
(Orange
1).
Stroboskoplampe:
YM-33277-A/
90890-03141
3. Einstellen:
Leerlaufdrehzahl
Siehe unter “LEERLAUF-
DREHZAHL EINSTELLEN”.
4. Kontrollieren:
Zündzeitpunkt
Kontrollieren, ob sich die
Zündmarkierung
a im Bereich
b am Rotor befindet.
Falscher Zündbereich
→
Rotor und Impulsgeber kon-
trollieren.
5. Montieren:
Rotor-Abdeckschraube 2. Fissare:
Stroboscopio
Contagiri a induzione
Al cavo della bobina di accen-
sione (cavo arancione 1).
Stroboscopio:
YM-33277-A/
90890-03141
3. Regolare:
Regime del minimo
Fare riferimento al paragrafo
“REGOLAZIONE REGIME
DEL MINIMO”.
4. Controllare:
Anticipo minimo
Controllare che il riferimento sta-
zionario a si trovi entro la
gamma di accensione b sul
rotore.
Gamma di accensione errata →
Controllare il gruppo rotore e
pickup.
5. Installare:
Vite di accesso al riferimento per
fasatura2. Acoplar:
Lámpara estroboscópica
Tacómetro inductivo
Al cable de la bobina de
encendido (cable naranja
1).
Lámpara estroboscó-
pica:
YM-33277-A/
90890-03141
3. Ajustar:
Ralentí del motor
Consulte el apartado
“AJUSTE DEL RALENTÍ DEL
MOTOR”.
4. Comprobar:
Reglaje del encendido
Compruebe visualmente que
la marca estacionaria
a se
encuentre dentro del intervalo
de encendido
b del rotor.
Intervalo de encendido inco-
rrecto
→ Comprobar el rotor y
el conjunto captador.
5. Instalar:
Tornillo de acceso a la marca
de reglaje
ELEKTRISCHE ANLAGE
IMPIANTO ELETTRICO
SISTEMA ELÉCTRICO

3 - 111
INSP
ADJ
BATTERY INSPECTION AND
CHARGING
WARNING
Batteries generate explosive
hydrogen gas and contain electro-
lyte which is made of poisonous
and highly caustic sulfuric acid.
Therefore, always follow these
preventive measures:
Wear protective eye gear when
handling or working near batter-
ies.
Charge batteries in a well-venti-
lated area.
Keep batteries away from fire,
sparks or open flames (e.g.,
welding equipment, lighted ciga-
rettes).
DO NOT SMOKE when charging
or handling batteries.
KEEP BATTERIES AND ELEC-
TROLYTE OUT OF REACH OF
CHILDREN.
Avoid bodily contact with elec-
trolyte as it can cause severe
burns or permanent eye injury.
FIRST AID IN CASE OF BODILY
CONTACT:
EXTERNAL
Skin — Wash with water.
Eyes — Flush with water for 15
minutes and get immediate med-
ical attention.
INTERNAL
Drink large quantities of water
or milk followed with milk of
magnesia, beaten egg or vegeta-
ble oil. Get immediate medical
attention.
CAUTION:
Charging time, charging amper-
age and charging voltage for an
MF battery are different from
those of conventional batteries.
The MF battery should be charged
as explained in the charging
method illustrations. If the battery
is overcharged, the electrolyte
level will drop considerably.
Therefore, take special care when
charging the battery.
NOTE:Since MF batteries are sealed, it is
not possible to check the charge
state of the battery by measuring the
specific gravity of the electrolyte.
Therefore, the charge of the battery
has to be checked by measuring the
voltage at the battery terminals. CONTROLE ET CHARGE DE LA
BATTERIE
AVERTISSEMENT
Les batteries produisent de l’hydro-
gène, un gaz explosif et contiennent de
l’électrolyte, composé d’acide sulfuri-
que, toxique et corrosif.
Il faut dès lors veiller à toujours pren-
dre les précautions suivantes:
Toujours porter des lunettes de pro-
tection lorsque l’on travaille à
proximité de batteries.
Charger les batteries dans un
endroit bien aéré.
Tenir les batteries à l’écart de tout
feu, étincelles ou flamme nue (équi-
pement de soudure, cigarette, etc.).
NE PAS FUMER en chargeant ou
manipulant des batteries.
TENIR BATTERIES ET ELEC-
TROLYTE HORS DE LA POR-
TEE DES ENFANTS.
Eviter tout contact avec l’électro-
lyte, car il peut gravement brûler la
peau et les yeux.
PREMIERS SOINS EN CAS DE
CONTACT DIRECT:
EXTERNE
Peau — Laver à l’eau.
Yeux — Rincer à l’eau pendant 15
minutes et consulter immédiatement
un médecin.
INTERNE
Boire une grande quantité d’eau ou
de lait, continuer avec du lait de
magnésie, un oeuf battu ou de
l’huile végétale. Consulter immédia-
tement un médecin.
ATTENTION:
La durée, l’intensité et la tension de
charge d’une batterie sans entretien
MF et d’une batterie classique sont
différentes. La batterie MF doit être
rechargée conformément à la méthode
de charge illustrée dans ce manuel. Si
l’on surcharge la batterie, son niveau
d’électrolyte diminuera considérable-
ment. Il convient donc de charger la
batterie avec beaucoup de prudence.
N.B.:
Les batteries sans entretien (MF) sont
scellées; il est donc impossible de véri-
fier leur état de charge en mesurant la
densité de l’électrolyte. Par conséquent,
vérifier la charge de la batterie en mesu-
rant la tension aux bornes de la batterie.
ELECTRICAL
PARTIE ELECTRIQUE

INSP
ADJ
3 - 112
BATTERIE KONTROLLIEREN UND
LADEN
WARNUNG
Die in der Batterie enthaltene
Schwefelsäure ist giftig und stark
ätzend. Außerdem entsteht beim
Laden der Batterie explosives
Wasserstoffgas.
Daher immer folgende Sicher-
heitsratschläge beachten:
Beim Umgang mit der Batterie
eine Schutzbrille tragen.
Die Batterie nur in einem gut
durchlüfteten Raum aufladen.
Die Batterie von Funken, Flam-
men, angezündeten Zigaretten
und andere Feuerquellen fern-
halten.
Beim Umgang mit der Batterie
NICHT RAUCHEN.
BATTERIEN UND BATTERIE-
SÄURE VON KINDERN FERN-
HALTEN.
Körperlichen Kontakt mit Batte-
riesäure vermeiden. (Batterie-
säure kann schwere Verätzun-
gen und bleibende Augenschä-
den hervorrufen.)
ERSTE HILFE BEI KÖRPERKON-
TAKT:
ÄUSSERLICH
Haut mit Wasser spülen.
Augen 15 Minuten lang gründ-
lich mit Wasser spülen, danach
sofort einen Arzt aufsuchen.
INNERLICH
Große Mengen Wasser oder
Milch, anschließend Speiseöl
trinken. Sofort einen Arzt aufsu-
chen.
ACHTUNG:
Ladespannung, -strom und -dauer
einer wartungsfreien Batterie wei-
chen von denen einer herkömmli-
chen Batterie ab. Die wartungs-
freie Batterie sollte entsprechend
den weiter unten beschriebenen
Lademethoden geladen werden.
Bei Überladung sinkt der Säure-
stand der Batterie beträchtlich. Es
ist daher wichtig, daß die Batterie
vorschriftsmäßig geladen wird.
HINWEIS:
Da die wartungsfreie Batterie dicht
verschlossen ist, kann deren Lade-
zustand nicht durch Messung der
Säuredichte kontrolliert werden. Der
Ladezustand wird statt dessen durch
Messen der Spannung an den Polk-
lemmen ermittelt. CONTROLLO E CARICA DELLA
BATTERIA
AVVERTENZA
Le batterie generano un gas idrogeno
esplosivo e contengono come elettro-
lito l’acido solforico, velenoso e corro-
sivo.
Si devono perciò osservare sempre le
precauzioni che seguono:
Indossare occhiali protettivi quando
si maneggiano le batterie o si lavora
in prossimità di esse.
Caricare le batterie in ambienti ben
ventilati.
Tenere le batterie lontane da fuoco,
scintille o fiamme aperte (ad es. sal-
datrici, sigarette accese).
NON FUMARE caricando o maneg-
giando batterie.
TENERE LE BATTERIE E
L’ELETTROLITO FUORI
DALLA PORTATA DEI BAM-
BINI.
Evitare che l’elettrolito venga a con-
tatto con la pelle, poiché può provo-
care gravi ustioni e danni
permanenti agli occhi.
PRONTO SOCCORSO IN CASO DI
CONTATTO CON PARTI DEL
CORPO:
CONTATTO ESTERNO
Pelle — Sciacquare con acqua.
Occhi — Sciacquare con acqua per
15 minuti e rivolgersi immediata-
mente a un medico.
INGESTIONE
Bere grandi quantità d’acqua o di
latte, quindi latte di magnesia, uovo
sbattuto od olio vegetale. Rivolgersi
immediatamente a un medico.
ATTENZIONE:
Tempi, amperaggio e tensione di
carica per una batteria MF sono
diversi da quelli delle batterie conven-
zionali. Caricare la batteria MF come
indicato nelle figure esplicative. Se la
batteria viene sovraccaricata, il livello
dell’elettrolito scende notevolmente.
Pertanto in fase di carica della batte-
ria è necessario prestare la massima
attenzione.
NOTA:
Poiché le batterie MF sono sigillate, non
è possibile verificare lo stato di carica
della batteria misurando la gravità speci-
fica dell’elettrolito. Pertanto la carica
della batteria deve essere controllata
misurando la tensione ai terminali. COMPROBACIÓN Y CARGA DE
LA BATERÍA
ADVERTENCIA
Las baterías generan gas hidró-
geno explosivo y contienen un
electrólito de ácido sulfúrico alta-
mente tóxico y cáustico.
Por tanto, observe siempre las
medidas preventivas siguientes:
Utilice gafas protectoras cuando
manipule o trabaje cerca de
baterías.
Cargue las baterías en un lugar
bien ventilado.
Mantenga las baterías alejadas
de fuego, chispas o llamas
(equipos de soldadura, cigarri-
llos encendidos).
NO FUME cuando cargue o
manipule baterías.
MANTENGA LAS BATERÍAS Y
EL ELECTRÓLITO FUERA DEL
ALCANCE DE LOS NIÑOS.
Evite todo contacto con el elec-
trólito, ya que puede provocar
quemaduras graves o lesiones
oculares permanentes.
PRIMEROS AUXILIOS EN CASO
DE CONTACTO:
EXTERNO
Piel — Lavar con agua.
Ojos — Lavar con agua durante
15 minutos y obtener inmediata-
mente asistencia médica.
INTERNO
Beba grandes cantidades de
agua o leche, seguidas de leche
de magnesia, huevos batidos o
aceite vegetal. Acuda inmediata-
mente a un médico.
ATENCION:
El tiempo, el amperaje y el voltaje
de carga de una batería sin mante-
nimiento son diferentes de los de
las baterías convencionales. La
batería sin mantenimiento debe
cargarse según se explica en las
ilustraciones del método de carga.
Si se sobrecarga la batería, el
nivel de electrólito caerá conside-
rablemente. Por tanto, tenga un
cuidado especial cuando cargue
la batería.
NOTA:
Puesto que las baterías sin manteni-
miento están selladas, no se puede
comprobar su estado de carga
midiendo la densidad del electrólito.
Por tanto, se debe comprobar la
carga de la batería midiendo el vol-
taje en los terminales de la misma.
ELEKTRISCHE ANLAGE
IMPIANTO ELETTRICO
SISTEMA ELÉCTRICO

3 - 113
INSP
ADJ
1. Remove:
Seat
2. Disconnect:
Battery leads
(from the battery terminals)
CAUTION:
First, disconnect the negative bat-
tery lead 1, and then the positive
battery lead 2.
3. Remove:
Battery band
Battery
4. Measure:
Battery charge
ÈRelationship between the open-circuit
voltage and the charging time at 20 °C
(68 °F) (These values vary with the
temperature, the condition of the
battery plates, and the electrolyte
level.)
ÉOpen-circuit voltage
ÊCharging time (hours)
ËTime (minutes)
ÌCharging condition of the battery
ÍAmbient temperature 20 °C (68 °F)
aCharging
bCheck the open-circuit voltage
Measurement steps:
Connect a pocket tester
1 to
the battery terminals.
Tester positive probe →
battery positive terminal
Tester negative probe →
battery negative terminal
NOTE:The charge state of an MF bat-
tery can be checked by measur-
ing its open-circuit voltage (i.e.,
the voltage when the positive
terminal is disconnected).
No charging is necessary when
the open-circuit voltage equals
or exceeds 12.8 V.
Check the charge of the battery,
as shown in the charts and the
following example.
Example
Open-circuit voltage = 12.0 V
Charging time = 6.5 hours
Charge of the battery = 20 ~ 30%
È
1. Déposer:
Selle
2. Déconnecter:
Câbles de la batterie
(des bornes de la batterie)
ATTENTION:
Déconnecter d’abord le câble négatif
de batterie 1, puis le câble positif 2.
3. Déposer:
Sangle de la batterie
Batterie
4. Mesurer:
Charge de la batterie
È
Relation entre la tension en circuit ouvert
et le temps de charge à 20 °C (68 °F)
(Ces valeurs varient en fonction de la
température, de l’état des plaques de la
batterie et du niveau d’électrolyte.)
É
Tension en circuit ouvert
Ê
Durée de charge (heures)
Ë
Durée (minutes)
Ì
Etat de charge de la batterie
Í
Température ambiante 20 °C (68 °F)
a
Charge
b
Vérifier la tension en circuit ouvert
Etapes de la mesure:
Raccorder un multimètre 1 aux
bornes de la batterie.
Sonde positive du multimètre →
borne positive de la batterie
Sonde négative de la batterie →
borne négative de la batterie
N.B.:
On peut contrôler l’état de charge
d’une batterie sans entretien (MF)
en mesurant la tension entre ses
bornes en circuit ouvert (après
avoir déconnecté la borne posi-
tive).
Inutile de recharger tant que la ten-
sion en circuit ouvert est supé-
rieure ou égale à 12,8 V.
Contrôler la charge de la batterie,
conformément aux diagrammes et
à l’exemple suivant.
Exemple
Tension en circuit ouvert = 12,0 V
Temps de charge = 6,5 heures
Charge de la batterie = 20 à 30 %
ELECTRICAL
PARTIE ELECTRIQUE
