2005 YAMAHA WR 250F Owners Manual

7 - 30
TUN
ÈLuftfederungs-Charakteristik in
Abhängigkeit des Ölstands
ÉBelastung
ÊFederweg
1Max. Ölstand
2Standard-Ölstand
3Min. Ölstand
Federvorspannung einstellen
Zum Einstellen der Federvorspan-
nung eine Einstellscheibe
1 zwi-
schen Gabelfeder
2 und
Dämpferrohr
3 einsetzen.
ACHTUNG:
Maximal drei Einstellscheiben je
Gabelbein montieren.
WARNUNG
Sicherstellen, daß beide Gabel-
beine gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.
ÈBelastung
ÉFederweg
1Ohne Einstellscheibe (Standard)
21 Einstellscheibe
32 Einstellscheiben
Standard-Anzahl
Einstellscheiben:
Null Einstellscheiben
Einstellbereich
Null–2
Einstellscheiben
ÈCaratteristiche della sospensione pneu-
matica in relazione alla modifica del
livello dell’olio
ÉCarico
ÊCorsa
1Livello olio massimo
2Livello olio standard
3Livello olio minimo
Regolazione precarico della molla
Il precarico della molla si regola instal-
lando la rondella di regolazione
1 tra la
molla della forcella
2 e l’asta pompante
3.
ATTENZIONE:
Non installare tre o più rondelle di
regolazione per ogni forcella ante-
riore.
AVVERTENZA
Regolare sempre allo stesso modo ogni
forcella anteriore. Una regolazione
disuguale può determinare difficoltà
di manovrabilità e perdita di stabilità.
ÈCarico
ÉCorsa della forcella
1Senza rondella di regolazione (standard)
21 rondella di regolazione
32 rondelle di regolazione
Quantità standard di
rondelle:
Zero rondelle di
regolazione
Punto di regolazione:
Zero ~ 2 rondelle di
regolazione
ÈCaracterísticas del amortiguador
neumático en relación con el cambio
de nivel de aceite
ÉCarga
ÊCarrera
1Nivel de aceite máximo
2Nivel de aceite estándar
3Nivel de aceite mínimo
Ajuste de la precarga del muelle
La precarga del muelle se ajusta ins-
talando la arandela de ajuste
1
entre el muelle de la horquilla
2 y la
varilla del amortiguador
3.
ATENCION:
No instale tres o más arandelas de
ajuste para cada barra de horqui-
lla.
ADVERTENCIA
Ajuste siempre las dos barras de
la horquilla a la misma posición.
Un ajuste desequilibrado puede
reducir la maniobrabilidad y la
estabilidad.
ÈCarga
ÉCarrera de la horquilla
1Sin arandela de ajuste (estándar)
21 arandela de ajuste
32 arandelas de ajuste
Cantidad estándar de
arandelas:
Cero arandelas de
ajuste
Amplitud del ajuste:
Cero ~ 2 arandelas de
ajuste
EINSTELLUNG
IMPOSTAZIONE
PUESTA A PUNTO

7 - 31
TUNSETTING
EC72A001Setting of spring after
replacement
As the front fork setting can be easily
affected by rear suspension, take
care so that the machine front and
rear are balanced (in position, etc.)
when setting the front fork.
1. Use of soft spring
Generally a soft spring gives a
soft riding feeling. Rebound
damping tends to become stron-
ger and the front fork may sink
deeply over a series of gaps.
To set a soft spring:
Change the rebound damping.
Turn out one or two clicks.
Change the compression
damping.
Turn in one or two clicks.
2. Use of stiff spring
Generally a stiff spring gives a
stiff riding feeling. Rebound
damping tends to become
weaker, resulting in lack of a
sense of contact with the road
surface or in a vibrating handle-
bar.
To set a stiff spring:
Change the rebound damping.
Turn in one or two clicks.
Change the compression
damping.
Turn out one or two clicks.
ÈCoverage of spring by weight
ÉRider weight
1Soft
2Standard
3Stiff
Réglage du ressort après
remplacement
La suspension arrière pouvant influencer
le réglage de la fourche, il convient donc
d’équilibrer l’arrière et l’avant de la
machine (la position, etc.) avant d’effec-
tuer le réglage de la fourche.
1. Ressort mou
En général, un ressort mou offre une
sensation de conduite douce. La
force de rebond tend à être plus
forte et la fourche peut s’enfoncer
plus profondément lors de la con-
duite sur des routes cahoteuses.
Réglage d’un ressort mou:
Régler la force d’amortissement à
la détente.
Dévisser d’un ou deux déclics.
Régler la force de compression.
Visser d’un ou deux déclics.
2. Ressort dur
En principe, un ressort dur offre une
sensation de conduite dure. L’amor-
tissement à la détente a tendance à
s’affaiblir, entraînant une perte de la
sensation de contact avec la surface
de la route ou des vibrations du gui-
don.
Réglage d’un ressort dur:
Régler la force d’amortissement à
la détente.
Visser d’un ou deux déclics.
Régler la force de compression.
Dévisser d’un ou deux déclics.
È
Ressort recommandé en fonction du
poids
É
Poids du motocycliste
1
Mou
2
Standard
3
Dur
REGLAGE

7 - 32
TUN
Feder nach Austausch einstellen
Da die Einstellung der Hinterradfede-
rung sich auch auf die Vorderradfe-
derung auswirkt, muß beim
Einstellen der Teleskopgabel darauf
geachtet werden, daß beide aufein-
ander abgestimmt sind.
1. Weiche Feder
Eine weiche Feder ergibt norma-
lerweise ein weiches Fahrgefühl.
Die Zugstufen-Dämpfungskraft
ist höher, und die Gabel taucht
mehrmals tief ein
Zum Einstellen einer weichen
Feder:
Die Zugstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
herausdrehen.
Die Druckstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
hineindrehen.
2. Harte Feder
Eine harte Feder ergibt norma-
lerweise ein hartes Fahrgefühl.
Die Zugstufen-Dämpfungskraft
ist geringer, der Bodenkontakt
scheint zu schwinden und der
Lenker vibriert.
Zum Einstellen einer harten
Feder:
Die Zugstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
hineindrehen.
Die Druckstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
herausdrehen.
ÈBelastungsbereich verschiedener
Federn
ÉFahrergewicht
1Weich
2Standard
3Hart
Impostazione della molla dopo la
sostituzione
Dal momento che l’impostazione della
forcella anteriore può essere facilmente
influenzata dalla sospensione posteriore,
assicurarsi che il fronte e il retro della
macchina siano equilibrati (in posizione,
ecc.) durante l’impostazione della for-
cella anteriore.
1. Utilizzo di una molla morbida
Solitamente una molla morbida
offre una sensazione di guida più
morbida. Lo smorzamento in esten-
sione tende a rafforzarsi e la forcella
anteriore può molleggiare più pro-
fondamente su una serie di buche.
Per impostare una molla morbida:
Modificare lo smorzamento in
estensione.
Svitare di uno o due scatti.
Modificare lo smorzamento in
compressione.
Avvitare di uno o due scatti.
2. Utilizzo di una molla rigida
Solitamente, una molla rigida offre
una sensazione di guida più rigida.
Lo smorzamento in estensione
tende a indebolirsi, provocando una
mancanza del senso di contatto con
la superficie stradale o una vibra-
zione del manubrio.
Per impostare una molla rigida:
Modificare lo smorzamento in
estensione.
Avvitare di uno o due scatti.
Modificare lo smorzamento in
compressione.
Svitare di uno o due scatti.
È
Copertura della molla in base al peso
É
Peso del conducente
1
Morbido
2
Standard
3
Rigido
Ajuste del muelle después de
cambiarlo
Dado que el ajuste de la horquilla
delantera puede verse fácilmente
afectado por la suspensión trasera,
tenga cuidado de mantener la
máquina equilibrado en el sentido
longitudinal (posición retraída, etc.)
cuando ajuste la horquilla delantera.
1. Uso de un muelle blando
En general, un muelle blando da
una sensación de conducción
suave. La amortiguación en
extensión tiende a endurecerse
y la horquilla delantera puede
hundirse profundamente des-
pués de una serie de vacíos.
Para ajustar un muelle blando:
Cambiar la amortiguación en
extensión.
Gire uno o dos chasquidos
hacia fuera.
Cambiar la amortiguación en
compresión.
Gire uno o dos chasquidos
hacia dentro.
2. Uso de un muelle rígido
En general, un muelle rígido da
una sensación de conducción
dura. La amortiguación en
extensión tiene a debilitarse y,
como consecuencia, se pierde
sensación de contacto con el
piso o el manillar vibra.
Para ajustar un muelle rígido:
Cambiar la amortiguación en
extensión.
Gire uno o dos chasquidos
hacia dentro.
Cambiar la amortiguación en
compresión.
Gire uno o dos chasquidos
hacia fuera.
ÈCobertura del muelle por peso
ÉPeso del piloto
1Blando
2Estándar
3Rígido
EINSTELLUNG
IMPOSTAZIONE
PUESTA A PUNTO

7 - 33
TUNSETTING
EC72P000Front fork setting parts
Adjustment washer
1
Front fork spring
2
* For AUS, NZ and ZA
NOTE:The I.D. mark (slits)
a is proved on
the end of the spring.
CAUTION:
When using a spring with a spring
rate of 0.469 kg/mm, do not install
two or more adjustment washers
for each front fork.TYPE
(thickness)PART NUMBER
T = 2.3 mm
(0.09 in)5XE-23364-00
TYPESPRING
RATESPRING
PART NUMBERI.D. MARK
(slits)
SOFT0.408
0.4185TJ-23141-00
5TJ-23141-10I
II
STD 0.428 5TJ-23141-90–
* STD 0.438 5UM-23141-A0–
STIFF0.449
0.459
0.4695TJ-23141-40
5TJ-23141-50
5TJ-23141-60lllll
I-I
I-II
Pièces de réglage de la fourche
Rondelle de réglage 1
Ressort de fourche 2
* AUS, NZ et ZA
N.B.:
Le repère (fentes) a se trouve à l’extré-
mité du ressort.
ATTENTION:
En cas d’utilisation d’un ressort d’une
raideur de 0,469 kg/mm, ne pas instal-
ler plusieurs rondelles de réglage pour
chaque fourche.TYPE
(épaisseur)REFERENCE
T = 2,3 mm
(0,09 in)5XE-23364-00
TYPERAIDEUR
DU
RESSORTRESSORT
REFERENCEREPERE
(fentes)
MOU0,408
0,4185TJ-23141-00
5TJ-23141-10I
II
STD 0,428 5TJ-23141-90–
* STD 0,438 5UM-23141-A0–
DUR0,449
0,459
0,4695TJ-23141-40
5TJ-23141-50
5TJ-23141-60lllll
I-I
I-II
REGLAGE

7 - 34
TUN
Einstellbare Teleskopgabel-
Bauteile
Einstellscheibe
1
Gabelfeder
2
* AUS, NZ und ZA
HINWEIS:
Die Kennzeichnung
a ist am
Federende eingekerbt.
ACHTUNG:
Falls eine Feder mit einer Rate von
0,469 kg/mm verwendet wird, darf
nicht mehr als eine Einstell-
scheibe je Gabelholm montiert
werden.AUSFÜHRUNG
(Stärke)TEILENUMMER
T = 2,3 mm
(0,09 in)5XE-23364-00
AUS-
FÜH-
RUNGFEDER-
RATEFEDER
TEILENUMMERKENN-
ZEICH-
NUNG
(Kerben)
WEICH0,408
0,4185TJ-23141-00
5TJ-23141-10I
II
STD 0,428 5TJ-23141-90–
* STD 0,438 5UM-23141-A0–
HART0,449
0,459
0,4695TJ-23141-40
5TJ-23141-50
5TJ-23141-60lllll
l-l
l-ll
Componenti di impostazione forcella
anteriore
Rondella di regolazione 1
Molla forcella anteriore 2
* AUS, NZ e ZA
NOTA:
Il contrassegno I.D. (fessure) a si trova
sull’estremità della molla.
ATTENZIONE:
Quando si utilizza una molla con una
flessibilità di 0,469 kg/mm, non instal-
lare due o più rondelle di regolazione
per ogni forcella anteriore.TIPO (spessore)NUMERO
PARTE
T = 2,3 mm
(0,09 in)5XE-23364-00
TIPOCOSTANTE
MOLLAMOLLA
NUMERO
PARTECON-
TRASSE-
GNO I.D.
(fessure)
MOR-
BIDO0,408
0,4185TJ-23141-00
5TJ-23141-10I
II
STD 0,428 5TJ-23141-90–
* STD 0,438 5UM-23141-A0–
RIGIDO0,449
0,459
0,4695TJ-23141-40
5TJ-23141-50
5TJ-23141-60lllll
l-l
l-ll
Piezas de ajuste de la horquilla
delantera
Arandela de ajuste
1
Muelle de la horquilla delantera
2
* AUS, NZ y ZA
NOTA:
La marca de identificación (hendidu-
ras)
a se encuentran en el extremo
del muelle.
ATENCION:
Cuando utilice un muelle con una
tensión de 0,469 kg/mm, no instale
dos o más arandelas de ajuste
para cada horquilla delantera.TIPO (espesor) REFERENCIA
T = 2,3 mm
(0,09 in)5XE-23364-00
TIPOTENSIÓN
DEL
MUELLEMUELLE
REFERENCIAMARCA
DE IDEN-
TIFICA-
CIÓN
(hendidu-
ras)
BLANDO0,408
0,4185TJ-23141-00
5TJ-23141-10I
II
STD 0,428 5TJ-23141-90–
* STD 0,438 5UM-23141-A0–
RÍGIDO0,449
0,459
0,4695TJ-23141-40
5TJ-23141-50
5TJ-23141-60lllll
l-l
l-ll
EINSTELLUNG
IMPOSTAZIONE
PUESTA A PUNTO

7 - 35
TUNSETTING

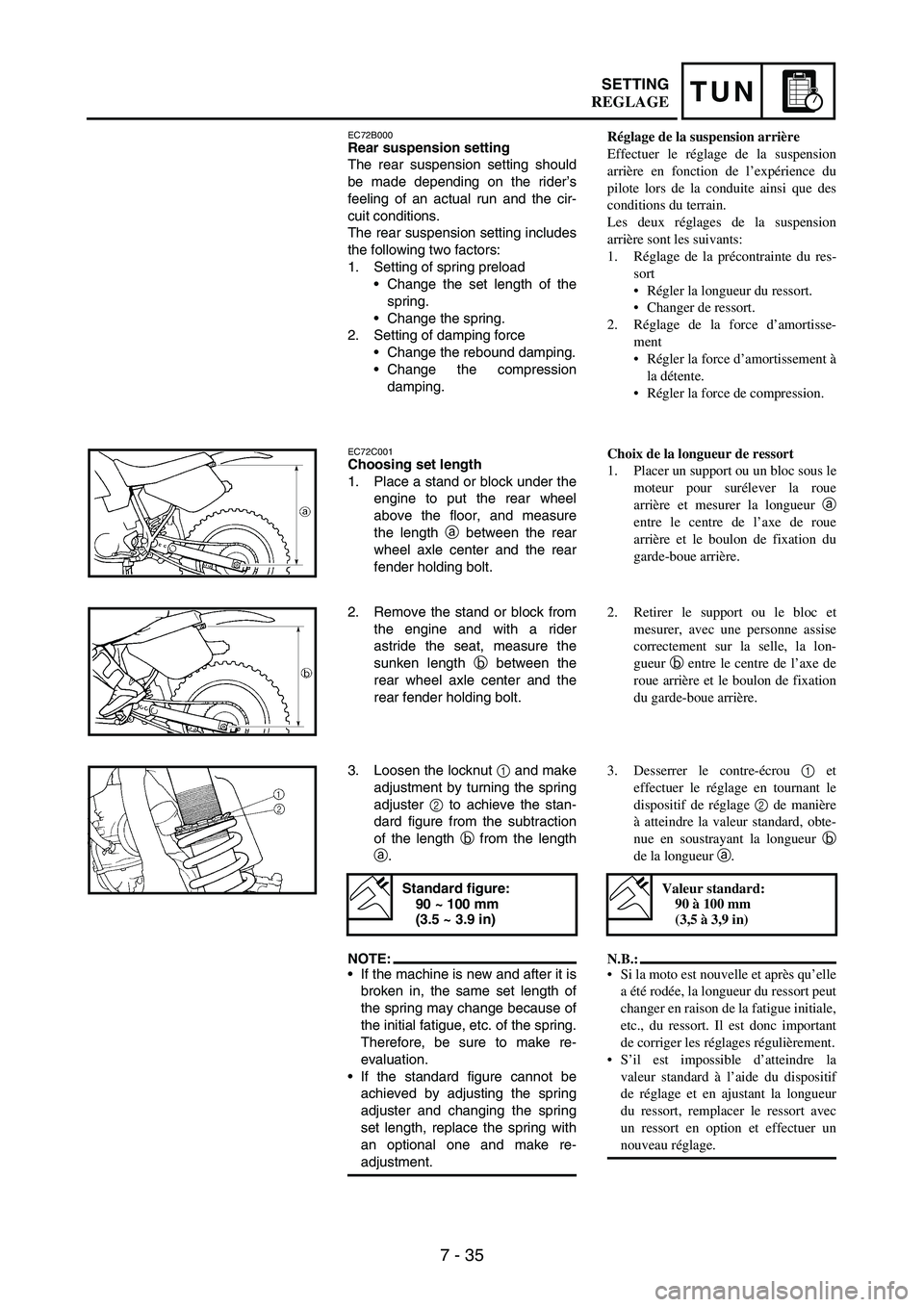

EC72B000Rear suspension setting
The rear suspension setting should
be made depending on the rider’s
feeling of an actual run and the cir-
cuit conditions.
The rear suspension setting includes
the following two factors:
1. Setting of spring preload
Change the set length of the
spring.
Change the spring.
2. Setting of damping force
Change the rebound damping.
Change the compression
damping.
EC72C001Choosing set length
1. Place a stand or block under the
engine to put the rear wheel
above the floor, and measure
the length
a between the rear
wheel axle center and the rear
fender holding bolt.
2. Remove the stand or block from
the engine and with a rider
astride the seat, measure the
sunken length
b between the
rear wheel axle center and the
rear fender holding bolt.
3. Loosen the locknut
1 and make
adjustment by turning the spring
adjuster
2 to achieve the stan-
dard figure from the subtraction
of the length
b from the length
a.
NOTE:If the machine is new and after it is
broken in, the same set length of
the spring may change because of
the initial fatigue, etc. of the spring.
Therefore, be sure to make re-
evaluation.
If the standard figure cannot be
achieved by adjusting the spring
adjuster and changing the spring
set length, replace the spring with
an optional one and make re-
adjustment.
Standard figure:
90 ~ 100 mm
(3.5 ~ 3.9 in)
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de l’expérience du
pilote lors de la conduite ainsi que des
conditions du terrain.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précontrainte du res-
sort
Régler la longueur du ressort.
Changer de ressort.
2. Réglage de la force d’amortisse-
ment
Régler la force d’amortissement à
la détente.
Régler la force de compression.
Choix de la longueur de ressort
1. Placer un support ou un bloc sous le
moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et
mesurer, avec une personne assise
correctement sur la selle, la lon-
gueur b entre le centre de l’axe de
roue arrière et le boulon de fixation
du garde-boue arrière.
3. Desserrer le contre-écrou 1 et
effectuer le réglage en tournant le
dispositif de réglage 2 de manière
à atteindre la valeur standard, obte-
nue en soustrayant la longueur b
de la longueur a.
N.B.:
Si la moto est nouvelle et après qu’elle
a été rodée, la longueur du ressort peut
changer en raison de la fatigue initiale,
etc., du ressort. Il est donc important
de corriger les réglages régulièrement.
S’il est impossible d’atteindre la
valeur standard à l’aide du dispositif
de réglage et en ajustant la longueur
du ressort, remplacer le ressort avec
un ressort en option et effectuer un
nouveau réglage.
Valeur standard:
90 à 100 mm
(3,5 à 3,9 in)
REGLAGE

7 - 36
TUN
Hinterradaufhängung einstellen
Die Einstellung der Hinterradaufhän-
gung ist eine Sache des persönli-
chen Gefühls und der
Kursbedingungen.
Die Einstellung der Hinterradaufhän-
gung umfaßt die folgenden zwei Fak-
toren:
1. Federvorspannung
Die Einbaulänge der Feder
ändern.
Die Feder austauschen.
2. Dämpfungskraft
Die Zugstufen-Dämpfungs-
kraft ändern.
Die Druckstufen-Dämpfungs-
kraft ändern.
Einbaulänge wählen
1. Das Motorrad so am Motor auf-
bocken, daß das Hinterrad frei in
der Luft schwebt und dann den
Abstand
a zwischen der Mitte
der Hinterachse und der Hinter-
radabdeckungs-Schraube mes-
sen.
2. Den Montageständer entfernen
und mit aufsitzendem Fahrer
erneut den Abstand
b zwi-
schen der Mitte der Hinterachse
und der Hinterradabdeckungs-
Schraube messen.
3. Kontrollieren, ob die Differenz
zwischen den gemessenen
Abständen
a und
b dem Stan-
dardwert entspricht und ggf. ein-
stellen; dazu den Sicherungsring
1 lockern und den Federvor-
spannring
2 entsprechend ver-
stellen.
HINWEIS:
Bei neuen sowie eingefahrenen
Maschinen kann die Einbaulänge
sich verändern, wenn die Feder
allmählich ermüdet. Daher regel-
mäßig nachprüfen.
Wenn der Standardwert für die
Einbaulänge der Feder nicht mehr
durch Einstellung erreichbar ist,
muß die Feder erneuert werden.
Standardwert:
90–100 mm
(3,5–3,9 in)
Impostazione sospensione posteriore
Impostare la sospensione posteriore in
base alla sensazione che il conducente ha
della marcia e delle condizioni del cir-
cuito.
L’impostazione della sospensione poste-
riore comprende i due fattori seguenti:
1. Impostazione del precarico della
molla
Modificare la lunghezza della
molla impostata.
Sostituire la molla.
2. Impostazione della forza di smorza-
mento
Modificare lo smorzamento in
estensione.
Modificare lo smorzamento in
compressione.
2. Togliere il cavalletto o il freno dal
motore e, con il conducente a bordo,
misurare l’affondamento b tra il
centro dell’asse della ruota poste-
riore e il bullone di bloccaggio del
parafango posteriore.
3. Allentare il controdado 1 e rego-
lare ruotando il dispositivo di rego-
lazione della molla 2 fino a
raggiungere un valore standard dalla
sottrazione dell’affondamento b
dalla distanza a.
NOTA:
Se la macchina è nuova o dopo il
rodaggio, la stessa lunghezza impo-
stata della molla può cambiare a causa
della fatica iniziale, ecc., della molla.
Pertanto, assicurarsi di eseguire una
nuova valutazione.
Se regolando il dispositivo di regola-
zione della molla o modificando la
lunghezza impostata della molla non
si raggiunge il valore standard, sostitu-
ire la molla e regolare di nuovo.
Valore standard:
90 ~ 100 mm
(3,5 ~ 3,9 in)
Ajuste de la suspensión trasera
La suspensión trasera se debe ajus-
tar según las sensaciones del piloto
en un recorrido real y en las condi-
ciones del circuito.
El ajuste de la suspensión trasera
incluye los dos factores siguientes:
1. Ajuste de la precarga del muelle
Cambiar la longitud máxima
del muelle.
Cambiar el muelle.
2. Ajuste de la amortiguación
Cambiar la amortiguación en
extensión.
Cambiar la amortiguación en
compresión.
Selección de la longitud máxima
1. Coloque un soporte o un bloque
debajo del motor para levantar
del suelo la rueda trasera y
medir la longitud
a entre el cen-
tro del eje de la rueda trasera y
el tornillo de sujeción del guar-
dabarros trasero.
2. Retire el soporte o el bloque de
debajo del motor y, con una per-
sona sentada en el sillín, mida la
longitud retraída
b entre el cen-
tro del eje de la rueda trasera y
el tornillo de sujeción del guar-
dabarros trasero.
3. Afloje la contratuerca
1 y ajuste
girando el regulador del muelle
2 hasta obtener la cifra están-
dar restando la longitud
b de la
longitud
a.
NOTA:
Si la máquina es nueva y después
del rodaje, la misma longitud
extendida del muelle puede variar
debido a la fatiga inicial, etc., del
muelle. Por tanto, no olvide reeva-
luarla.
Si no obtiene la cifra estándar
ajustando el regulador del muelle y
modificando la longitud extendida
del muelle, cambie el muelle por
uno opcional y reajústelo.
Cifra estándar:
90 ~ 100 mm
(3,5 ~ 3,9 in)
EINSTELLUNG
IMPOSTAZIONE
PUESTA A PUNTO
Scelta della lunghezza impostata.
1. Collocare un cavalletto o un fermo
sotto il motore per sollevare la ruota
posteriore dal pavimento e misu-
rare la distanza a tra il centro
dell’asse della ruota posteriore e il
bullone di bloccaggio del para-
fango posteriore.

7 - 37
TUNSETTING
Setting of spring after
replacement
After replacement, be sure to adjust
the spring to the set length [sunken
length 90 ~ 100 mm (3.5 ~ 3.9 in)]
and set it.
1. Use of soft spring
Set the soft spring for less
rebound damping to compen-
sate for its less spring load.
Run with the rebound damping
adjuster one or two clicks on
the softer side and readjust it
to suit your preference.
2. Use of stiff spring
Set the soft spring for more
rebound damping to compen-
sate for its greater spring load.
Run with the rebound damping
adjuster one or two clicks on
the stiffer side and readjust it
to suit your preference.
*Adjusting the rebound damp-
ing will be followed more or
less by a change in the com-
pression damping. For correc-
tion, turn the low compression
damping adjuster on the softer
side.
CAUTION:
When using a rear shock absorber
other than currently installed, use
the one whose overall length a
does not exceed the standard as it
may result in faulty performance.
Never use one whose overall
length is greater than standard.
È
Coverage of spring by weight
É
Rider weight
1Soft
2Standard
3Stiff
Length a
of standard
shock:
487.5 mm (19.19 in)
Réglage du ressort après
remplacement
Après avoir remplacé le ressort, veiller à
l’ajuster à la longueur recommandée
[profondeur 90 à 100 mm (3,5 à 3,9 in)]
et à le régler.
1. Ressort mou
Régler le ressort mou de manière
que la force d’amortissement à la
détente soit moindre afin de com-
penser son manque de raideur.
Après avoir, à l’aide du dispositif
de réglage, diminué la force
d’amortissement à la détente d’un
ou deux déclics, rouler avec la
moto puis effectuer un nouveau
réglage en fonction des préféren-
ces personnelles.
2. Ressort dur
Régler le ressort de manière à
augmenter la force d’amortisse-
ment à la détente afin de compen-
ser la plus grande raideur du
ressort. Après avoir, à l’aide du
dispositif de réglage, augmenté la
force d’amortissement à la
détente d’un ou deux déclics, rou-
ler avec la moto puis effectuer un
nouveau réglage en fonction des
préférences personnelles.
*Un réglage de la force d’amortis-
sement à la détente entraîne un
changement de la force de com-
pression. Pour corriger, dévisser
le dispositif de réglage de la force
de compression.
ATTENTION:
Lors du remplacement de l’amortis-
seur arrière, veiller à monter un
amortisseur dont la longueur totale a
ne dépasse pas la longueur standard
sous peine d’altérer les performances.
Ne jamais monter un amortisseur
dont la longueur totale est supérieure
à la longueur standard.
È
Ressort recommandé en fonction du
poids
É
Poids du motocycliste
1
Mou
2
Standard
3
Dur
Longueur a de
l’amortisseur standard:
487,5 mm (19,19 in)
REGLAGE
