2005 YAMAHA WR 250F Owners Manual

5 - 148
CHAS
HANDHABUNGSHINWEISE
WARNUNG
Der Stoßdämpfer und Ausgleichs-
behälter enthalten Stickstoff unter
hohem Druck. Deshalb vor Arbei-
ten am Federbein die folgenden
Hinweise sorgfältig lesen und die
Sicherheitsratschläge befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter keinen
Umständen öffnen oder mani-
pulieren.
2. Den Stoßdämpfer und Gaszy-
linder von Hitze und offenen
Flammen fernhalten Der Stoß-
dämpfer kann aufgrund eines
Stickstoff-Druckanstiegs und/
oder einer Beschädigung des
Schlauchs explodieren.
3. Darauf achten, daß der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des
Federbeins.
4. Darauf achten, daß die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt
zu vermeiden.
5. Der Verschluß an der Unter-
seite des Ausgleichsbehälter
darf unter keinen Umständen
abgenommen werden. Dies ist
außerordentlich gefährlich.
6. Den Stoßdämpfer sachgerecht
(den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muß das Stick-
stoffgas durch das Ventil
1 entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflie-
gende Metallspäne zu vermeiden.
WARNUNG
Die Entsorgung des Stoßdämpfers
sollte am besten dem YAMAHA-
Händler überlassen werden.NOTA PER LA MANIPOLAZIONE
AVVERTENZA
L’ammortizzatore posteriore è dotato
di un serbatoio di tipo separato riem-
pito con azoto ad alta pressione. Per
prevenire il pericolo di esplosioni, leg-
gere attentamente le informazioni
seguenti prima di maneggiare
l’ammortizzatore.
Il produttore non può essere ritenuto
responsabile di danni alla proprietà o
infortuni causati da una inadeguata
manipolazione.
1. Non manomettere o non tentare
di disassemblare mai il cilindro o
il serbatoio.
2. Non gettare mai l’ammortizzatore
posteriore tra le fiamme o presso
altre fonti di forte calore.
L’ammortizzatore potrebbe
esplodere a causa dell’espansione
dell’azoto e/o di danni al flessibile.
3. Prestare attenzione a non danneg-
giare il serbatoio del gas in alcuna
sua parte. Un serbatoio danneg-
giato compromette l’efficienza
dello smorzamento e provoca
malfunzionamenti.
4. Prestare attenzione a non graf-
fiare la superficie di contatto dello
stelo del pistone con il cilindro; in
caso contrario potrebbero verifi-
carsi perdite di olio.
5. Non tentare mai di togliere il
tappo sul fondo del serbatoio
dell’azoto. Togliere il tappo è
molto pericoloso.
6. Per smaltire l’ammortizzatore
posteriore, seguire le istruzioni di
smaltimento.
NOTE DI SMALTIMENTO
(SOLO PER RIVENDITORI
YAMAHA)
Prima dello smaltimento dell’ammortiz-
zatore posteriore, assicurarsi di far fuo-
riuscire l’azoto dalla valvola 1.
Indossare occhiali protettivi per evitare
ferite agli occhi dovute al gas liberato o a
schegge metalliche.
AVVERTENZA
Per smaltire un ammortizzatore poste-
riore usurato, consegnare l’unità al
rivenditore Yamaha per le procedure
di smaltimento. NOTA RELATIVA A LA
MANIPULACIÓN
ADVERTENCIA
Este amortiguador trasero está
provisto de un depósito aparte
que se llena de nitrógeno a alta
presión. Para prevenir el peligro
de explosión, lea atentamente la
información siguiente antes de
manipular el amortiguador.
El fabricante no se hace responsa-
ble de los daños materiales o per-
sonales que se puedan producir a
causa de una manipulación inade-
cuada.
1. No intente nunca desarmar el
cilindro o el depósito.
2. No lance el amortiguador tra-
sero a una llama u otras fuen-
tes de calor. El amortiguador
trasero puede explotar como
consecuencia de la expan-
sión del nitrógeno o la rotura
del tubo.
3. Evite dañar parte alguna del
depósito de gas. Si el depó-
sito de gas está dañado las
prestaciones del amortigua-
dor disminuirán o este funcio-
nará de forma incorrecta.
4. Evite rayar la superficie de
contacto del émbolo del pis-
tón con el cilindro; podría per-
der aceite.
5. No intente nunca extraer el
tapón de la parte inferior del
depósito de nitrógeno. Es muy
peligroso quitar el tapón.
6. Para desechar el amortigua-
dor trasero siga las instruccio-
nes de eliminación locales.
NOTAS RELATIVAS A LA
ELIMINACIÓN
(SOLO CONCESIONARIOS
YAMAHA)
Antes de desechar el amortiguador
trasero extraiga el nitrógeno por la
válvula
1. Protéjase los ojos del gas
y de las partículas de metal.
ADVERTENCIA
Para desechar un amortiguador
trasero averiado o desgastado,
lleve la unidad a su concesionario
Yamaha.
FEDERBEIN
AMMORTIZZATORE POSTERIORE
AMORTIGUADOR TRASERO

5 - 149
CHASREAR SHOCK ABSORBER
EC583000REMOVAL POINTSEC583320Bearing
1. Remove:
Stopper ring
(upper bearing)
1
NOTE:Press in the bearing while pressing
its outer race and remove the stop-
per ring.
2. Remove:
Upper bearing
1
NOTE:Remove the bearing by pressing its
outer race.
3. Remove:
Lower bearing
1
NOTE:Remove the bearing by pressing its
outer race.
EC584000INSPECTION
Rear shock absorber
1. Inspect:
Damper rod
1
Bends/damage
→ Replace
rear shock absorber assem-
bly.
Shock absorber
2
Oil leaks
→ Replace rear
shock absorber assembly.
Gas leaks
→ Replace rear
shock absorber assembly.
Spring
3
Damage
→ Replace spring.
Fatigue
→ Replace spring.
Move spring up and down.
Spring guide
4
Wear/damage
→ Replace
spring guide.
Bearing
5
Free play exists/unsmooth
revolution/rust
→ Replace.
POINTS DE DEPOSE
Roulement
1. Déposer:
Bague d’arrêt
(roulement supérieur) 1
N.B.:
Appuyer sur le roulement tout en pous-
sant sur sa cage externe et déposer la
bague d’arrêt.
2. Déposer:
Roulement supérieur 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
3. Déposer:
Roulement inférieur 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
CONTROLE
Amortisseur arrière
1. Contrôler:
Tige d’amortissement 1
Déformation/endommagement →
Remplacer l’amortisseur arrière
complet.
Amortisseur 2
Fuite d’huile → Remplacer
l’amortisseur arrière complet.
Fuite de gaz → Remplacer
l’amortisseur arrière complet.
Ressort 3
Endommagement → Remplacer
le ressort.
Fatigue → Remplacer le ressort.
Déplacer le ressort de haut en bas.
Guide de ressort 4
Usure/endommagement → Rem-
placer le guide de ressort.
Roulement 5
Jeu/mouvement irrégulier/rouille
→ Remplacer.
AMORTISSEUR ARRIERE

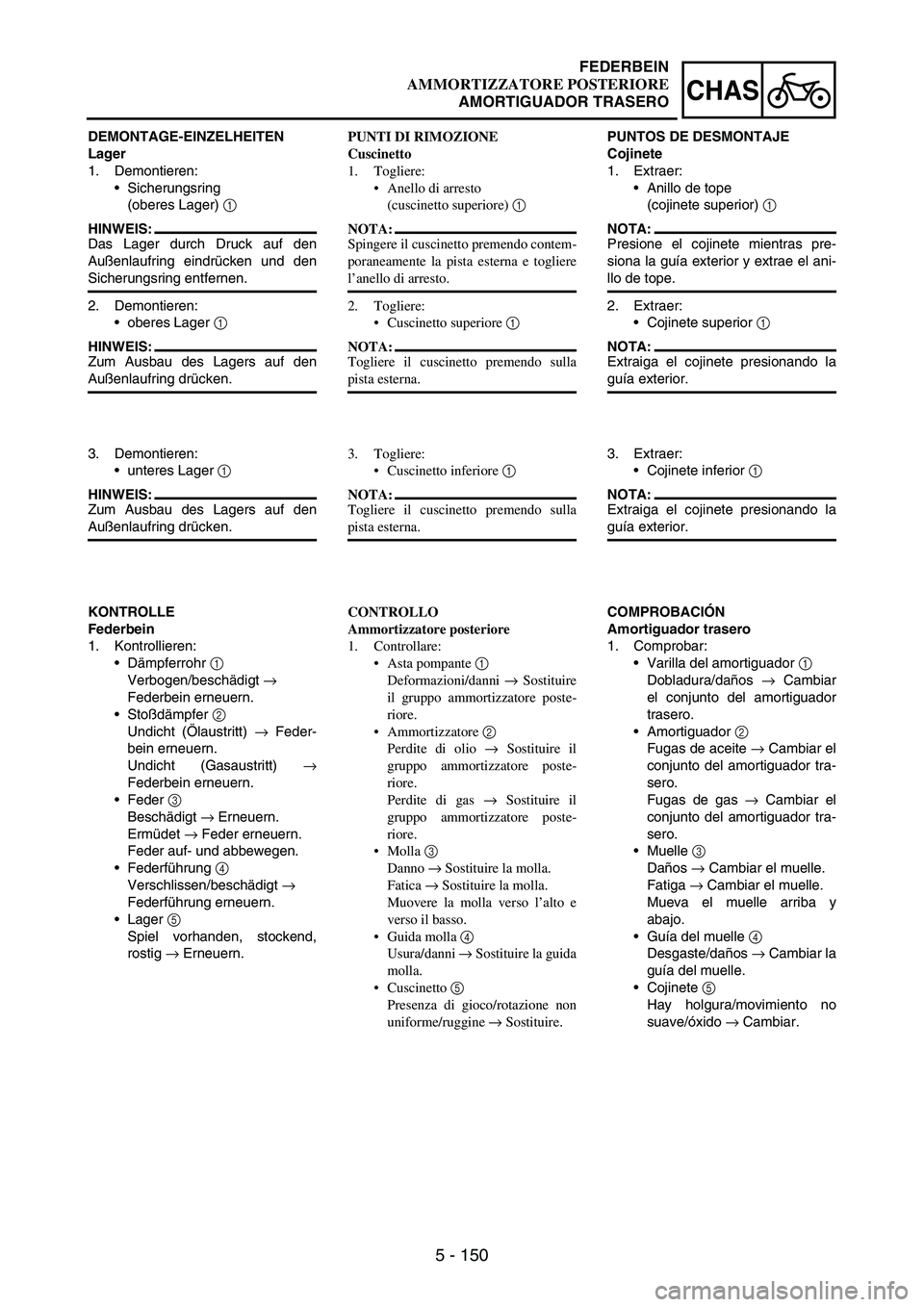

5 - 150
CHAS
DEMONTAGE-EINZELHEITEN
Lager
1. Demontieren:
Sicherungsring
(oberes Lager)
1
HINWEIS:
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
oberes Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:
unteres Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
KONTROLLE
Federbein
1. Kontrollieren:
Dämpferrohr
1
Verbogen/beschädigt
→
Federbein erneuern.
Stoßdämpfer
2
Undicht (Ölaustritt)
→ Feder-
bein erneuern.
Undicht (Gasaustritt)
→
Federbein erneuern.
Feder
3
Beschädigt
→ Erneuern.
Ermüdet
→ Feder erneuern.
Feder auf- und abbewegen.
Federführung
4
Verschlissen/beschädigt
→
Federführung erneuern.
Lager
5
Spiel vorhanden, stockend,
rostig
→ Erneuern.PUNTI DI RIMOZIONE
Cuscinetto
1. Togliere:
Anello di arresto
(cuscinetto superiore) 1
NOTA:
Spingere il cuscinetto premendo contem-
poraneamente la pista esterna e togliere
l’anello di arresto.
2. Togliere:
Cuscinetto superiore 1
NOTA:
Togliere il cuscinetto premendo sulla
pista esterna.
3. Togliere:
Cuscinetto inferiore 1
NOTA:
Togliere il cuscinetto premendo sulla
pista esterna.
CONTROLLO
Ammortizzatore posteriore
1. Controllare:
Asta pompante 1
Deformazioni/danni → Sostituire
il gruppo ammortizzatore poste-
riore.
Ammortizzatore 2
Perdite di olio → Sostituire il
gruppo ammortizzatore poste-
riore.
Perdite di gas → Sostituire il
gruppo ammortizzatore poste-
riore.
Molla 3
Danno → Sostituire la molla.
Fatica → Sostituire la molla.
Muovere la molla verso l’alto e
verso il basso.
Guida molla 4
Usura/danni → Sostituire la guida
molla.
Cuscinetto 5
Presenza di gioco/rotazione non
uniforme/ruggine → Sostituire.PUNTOS DE DESMONTAJE
Cojinete
1. Extraer:
Anillo de tope
(cojinete superior)
1
NOTA:
Presione el cojinete mientras pre-
siona la guía exterior y extrae el ani-
llo de tope.
2. Extraer:
Cojinete superior
1
NOTA:
Extraiga el cojinete presionando la
guía exterior.
3. Extraer:
Cojinete inferior
1
NOTA:
Extraiga el cojinete presionando la
guía exterior.
COMPROBACIÓN
Amortiguador trasero
1. Comprobar:
Varilla del amortiguador
1
Dobladura/daños
→ Cambiar
el conjunto del amortiguador
trasero.
Amortiguador
2
Fugas de aceite
→ Cambiar el
conjunto del amortiguador tra-
sero.
Fugas de gas
→ Cambiar el
conjunto del amortiguador tra-
sero.
Muelle
3
Daños
→ Cambiar el muelle.
Fatiga
→ Cambiar el muelle.
Mueva el muelle arriba y
abajo.
Guía del muelle
4
Desgaste/daños
→ Cambiar la
guía del muelle.
Cojinete
5
Hay holgura/movimiento no
suave/óxido
→ Cambiar.
FEDERBEIN
AMMORTIZZATORE POSTERIORE
AMORTIGUADOR TRASERO

5 - 151
CHASREAR SHOCK ABSORBER
EC585000ASSEMBLY AND INSTALLATIONEC585300Bearing
1. Install:
Upper bearing
1
NOTE:Install the bearing parallel until the
stopper ring groove appears by
pressing its outer race.
CAUTION:
Do not apply the grease on the
bearing outer race because it will
wear the rear shock absorber sur-
face on which the bearing is press
fitted.
2. Install:
Stopper ring
(upper bearing)
1
NOTE:After installing the stopper ring, push
back the bearing until it contacts the
stopper ring.
New
3. Install:
Lower bearing
1
NOTE:Install the bearing by pressing it on
the side having the manufacture’s
marks or numbers.
Installed depth of the
bearing a
:
4 mm (0.16 in)
Spring (rear shock absorber)
1. Install:
Spring
1
Upper spring guide
2
Lower spring guide
3
2. Tighten:
Adjuster
1
ASSEMBLAGE ET MONTAGE
Roulement
1. Monter:
Roulement supérieur 1
N.B.:
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la bague
d’arrêt apparaisse lorsque l’on appuie sur
sa cage externe.
ATTENTION:
Ne pas appliquer de graisse sur la cage
externe du roulement car cela provo-
querait l’usure de la surface de
l’amortisseur arrière sur laquelle le
roulement s’appuie.
2. Monter:
Bague d’arrêt
(roulement supérieur) 1
N.B.:
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
New
3. Monter:
Roulement inférieur 1
N.B.:
Monter le roulement en pressant sur le
côté où sont imprimés la marque ou le
numéro du fabricant.
Profondeur d’installation
du roulement a:
4 mm (0,16 in)
Ressort (amortisseur arrière)
1. Monter:
Ressort 1
Guide de ressort supérieur 2
Guide de ressort inférieur 3
2. Serrer:
Dispositif de réglage 1
AMORTISSEUR ARRIERE

5 - 152
CHAS
ZUSAMMENBAU UND MONTAGE
Lager
1. Montieren:
oberes Lager
1
HINWEIS:
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
ACHTUNG:
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepreßten
Dämpferteils verursacht.
2. Montieren:
Sicherungsring
(oberes Lager)
1
HINWEIS:
Nach dem Einbau des Sicherungs-
rings das Lager zurückdrücken, bis
es den Sicherungsrings berührt.
New
3. Montieren:
unteres Lager
1
HINWEIS:
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
Lager-Einbautiefe a:
4 mm (0,16 in)
Feder (Federbein)
1. Montieren:
Feder
1
Federführung oben
2
Federführung unten
3
2. Festziehen:
Federvorspannring
1 MONTAGGIO E INSTALLAZIONE
Cuscinetto
1. Installare:
Cuscinetto superiore 1
NOTA:
Installare il cuscinetto parallelamente
finché, premendo sulla pista esterna, non
appare la scanalatura dell’anello di arre-
sto.
ATTENZIONE:
Non applicare grasso sulla pista
esterna del cuscinetto perché consu-
merebbe la superficie dell’ammortiz-
zatore posteriore su cui è inserito il
cuscinetto.
2. Installare:
Anello di arresto
(cuscinetto superiore) 1
NOTA:
Dopo aver installato l’anello di arresto,
spingere il cuscinetto all’indietro finché
tocca l’anello di arresto.
New
3. Installare:
Cuscinetto inferiore 1
NOTA:
Installare il cuscinetto premendolo sul
lato che presenta i contrassegni o i
numeri identificativi del produttore.
Profondità di installazione
del cuscinetto a:
4 mm (0,16 in)
Molla (ammortizzatore posteriore)
1. Installare:
Molla 1
Guida molla superiore 2
Guida molla inferiore 3
2. Serrare:
Dispositivo di regolazione 1 MONTAJE E INSTALACIÓN
Cojinete
1. Instalar:
Cojinete superior
1
NOTA:
Instale el cojinete paralelo hasta que
aparezca la ranura del anillo de tope
presionando la guía exterior.
ATENCION:
No aplique grasa a la guía exterior
del cojinete, ya que desgastará la
superficie del amortiguador tra-
sero sobre la que se ajusta a pre-
sión el cojinete.
2. Instalar:
Anillo de tope
(cojinete superior)
1
NOTA:
Después de instalar el anillo de tope,
empuje hacia atrás el cojinete hasta
que toque el anillo.
New
3. Instalar:
Cojinete inferior
1
NOTA:
Monte el cojinete presionando sobre
el lado que lleva las marcas o núme-
ros del fabricante.
Profundidad montada
del cojinete a:
4 mm (0,16 in)
Muelle (amortiguador trasero)
1. Instalar:
Muelle
1
Guía de muelle superior
2
Guía de muelle inferior
3
2. Apretar:
Regulador
1
FEDERBEIN
AMMORTIZZATORE POSTERIORE
AMORTIGUADOR TRASERO

5 - 153
CHASREAR SHOCK ABSORBER
3. Adjust:
Spring length (installed)
a
* For EUROPE
** For AUS, NZ and ZA
NOTE:The length of the spring (installed)
changes 1.5 mm (0.06 in) per turn of
the adjuster.
CAUTION:
Never attempt to turn the adjuster
beyond the maximum or mini-
mum setting.
Spring length
(installed) a
:
Standard
lengthExtent of
adjustment
250 mm (9.84 in)
* 246 mm
(9.69 in)
** 242.5 mm
(9.55 in)237.5 ~
258.5 mm
(9.35 ~ 10.18 in)
4. Tighten:
Locknut
1
Rear shock absorber
1. Install:
Dust seal
1
O-ring
2
Collar
3
NOTE:Apply the molybdenum disulfide
grease on the bearing.
Apply the lithium soap base grease
on the dust seals, O-rings and col-
lars.
2. Install:
Bushing
1
Collar
2
Dust seal
3
NOTE:Apply the molybdenum disulfide
grease on the bearing.
Apply the lithium soap base grease
on the bushing, collars and dust
seals.
Install the dust seals with their lips
facing outward.
New
3. Régler:
Longueur du ressort (monté) a
* EUROPE
** AUS, NZ et ZA
N.B.:
La longueur du ressort (monté) change
de 1,5 mm (0,06 in) par tour du dispositif
de réglage.
ATTENTION:
Ne jamais forcer le dispositif de
réglage au-delà des limites maximum
ou minimum.
Longueur du ressort
(monté) a:
Longueur
standardPlage de
réglage
250 mm (9,84 in)
* 246 mm
(9,69 in)
** 242,5 mm
(9,55 in)237,5 à
258,5 mm
(9,35 à 10,18 in)
4. Serrer:
Contre-écrou 1
Amortisseur arrière
1. Monter:
Joint antipoussière 1
Joint torique 2
Entretoise épaulée 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le roulement.
Appliquer de la graisse à savon de
lithium sur les joints antipoussière, les
joints toriques et les entretoises épau-
lées.
2. Monter:
Bague 1
Entretoise épaulée 2
Joint antipoussière 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le roulement.
Appliquer de la graisse à savon de
lithium sur la bague, les entretoises
épaulées et les joints antipoussière.
Monter les joints antipoussière avec
les lèvres dirigées vers l’extérieur.
New
AMORTISSEUR ARRIERE

5 - 154
CHAS
3. Einstellen:
Einbaulänge
a der Feder
* EUROPE
** AUS, NZ und ZA
HINWEIS:
Die Einbaulänge der Feder ändert
sich um 1,5 mm (0,06 in) pro Umdre-
hung des Federvorspannrings.
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
Einbaulänge a der
Feder:
Standard-
LängeEinstellbereich
250 mm (9,84 in)
* 246 mm
(9,69 in)
** 242,5 mm
(9,55 in)237,5–
258,5 mm
(9,35–10,18 in)
4. Festziehen:
Sicherungsmutter
1
Federbein
1. Montieren:
Staubschutzring
1
O-Ring
2
Distanzhülse
3
HINWEIS:
Molybdändisulfidfett auf das Lager
auftragen.
Die Staubschutzringe, O-Ringe
und Distanzhülsen mit Lithiumsei-
fenfett bestreichen.
2. Montieren:
Buchse
1
Distanzhülse
2
Staubschutzring
3
HINWEIS:
Molybdändisulfidfett auf das Lager
auftragen.
Die Buchsen, Distanzhülsen und
Staubschutzringe mit Lithiumsei-
fenfett bestreichen.
Den Staubschutzring so einbauen,
daß die Dichtlippen nach außen
gerichtet sind.
New
3. Regolare:
Lunghezza della molla (installata)
a
* EUROPE
** AUS, NZ e ZA
NOTA:
La lunghezza della molla (installata)
varia di 1,5 mm (0,06 in) per ogni rota-
zione del dispositivo di regolazione.
ATTENZIONE:
Non tentare mai di ruotare il disposi-
tivo oltre il livello di regolazione
minimo e massimo.
4. Serrare:
Controdado 1
Lunghezza della molla
(installata) a:
Lunghezza
standardEstensione della
regolazione
250 mm (9,84 in)
* 246 mm
(9,69 in)
** 242,5 mm
(9,55 in)237,5 ~
258,5 mm
(9,35 ~ 10,18 in)
Ammortizzatore posteriore
1. Installare:
Guarnizione parapolvere 1
Guarnizione circolare 2
Collarino 3
NOTA:
Applicare il grasso al disolfuro di
molibdeno sul cuscinetto.
Applicare grasso a base di sapone di
litio sulle guarnizioni parapolvere,
sulle guarnizioni circolari e sui colla-
rini.
2. Installare:
Bussola 1
Collarino 2
Guarnizione parapolvere 3
NOTA:
Applicare il grasso al disolfuro di
molibdeno sul cuscinetto.
Applicare grasso a base di sapone di
litio sulla bussola, sui collarini e guar-
nizioni parapolvere.
Installare le guarnizioni parapolvere
con i labbri rivolti verso l’esterno.
New
3. Ajustar:
Longitud del muelle (montada)
a
* EUROPE
** AUS, NZ y ZA
NOTA:
La longitud del muelle (montada)
varía 1,5 mm (0,06 in) por cada
vuelta del regulador.
ATENCION:
No gire nunca el regulador más
allá del límite máximo o mínimo.
Longitud del muelle
(montada) a:
Longitud
estándarAmplitud del
ajuste
250 mm (9,84 in)
* 246 mm
(9,69 in)
** 242,5 mm
(9,55 in)237,5 ~
258,5 mm
(9,35 ~ 10,18 in)
4. Apretar:
Contratuerca
1
Amortiguador trasero
1. Instalar:
Junta antipolvo
1
Junta tórica
2
Casquillo
3
NOTA:
Aplique grasa de disulfuro de
molibdeno al cojinete.
Aplique grasa de jabón de litio a
las juntas antipolvo, las juntas tóri-
cas y los casquillos.
2. Instalar:
Manguito
1
Casquillo
2
Junta antipolvo
3
NOTA:
Aplique grasa de disulfuro de
molibdeno al cojinete.
Aplique grasa de jabón de litio al
manguito, los casquillos y las jun-
tas antipolvo.
Instale las juntas antipolvo con los
labios hacia fuera.
New
FEDERBEIN
AMMORTIZZATORE POSTERIORE
AMORTIGUADOR TRASERO

5 - 155
CHASREAR SHOCK ABSORBER
3. Install:
Rear shock absorber
4. Install:
Bolt (rear shock absorber-
frame)
1
Nut (rear shock absorber-
frame)
2
NOTE:Apply the molybdenum disulfide
grease on the bolt.
T R..56 Nm (5.6 m · kg, 40 ft · lb)
5. Install:
Bolt (rear shock absorber-
relay arm)
1
Nut (rear shock absorber-relay
arm)
2
NOTE:Apply the molybdenum disulfide
grease on the bolt.
6. Install:
Rear frame
1
Bolt [rear frame (upper)]
2
Bolt [rear frame (lower)]
3
T R..53 Nm (5.3 m · kg, 38 ft · lb)
T R..32 Nm (3.2 m · kg, 23 ft · lb)
T R..29 Nm (2.9 m · kg, 21 ft · lb)
7. Tighten:
Screw (air filter joint)
1
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
8. Install:
Plastic band
1
Starting circuit cut-off relay
coupler
2
Taillight coupler
3
Locking tie
4
3. Monter:
Amortisseur arrière
4. Monter:
Boulon (amortisseur arrière -
cadre) 1
Ecrou (amortisseur arrière -
cadre) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Monter:
Boulon (amortisseur arrière - bras
relais) 1
Ecrou (amortisseur arrière - bras
relais) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
6. Monter:
Cadre arrière 1
Boulon [cadre arrière (supérieur)]
2
Boulon [cadre arrière (inférieur)]
3
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
7. Serrer:
Vis (raccord du filtre à air) 1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
8. Monter:
Collier réutilisable 1
Fiche rapide du relais de coupe-
circuit de démarrage 2
Fiche rapide du feu arrière 3
Collier 4
AMORTISSEUR ARRIERE
