2005 YAMAHA WR 250F Owners Manual

4 - 244
ENG
6. Festziehen:
Schlauchführung
1
Kupplungszug-Halterung
2
Kurbelgehäuse-Schraube
3
HINWEIS:
Die Kurbelgehäuse-Schrauben
schrittweise über Kreuz festziehen.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Montieren:
Ölzufuhrleitung 2
1
O-Ring
2
Schraube (Ölzufuhrleitung 2)
3
HINWEIS:
Die O-Ringe mit Lithiumseifenfett
bestreichen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
8. Montieren:
Steuerkette
1
Steuerkettenschiene
(einlaßseitig)
2
Steuerkettenschienen-
Schraube
3
9. Demontieren:
Dichtmasse
(Überschuß auf der Zylinder-
Paßfläche)
10. Auftragen:
Motoröl
(auf Kurbelzapfen, Lager und
Ölbohrung)
11. Kontrollieren:
Funktion von Kurbelwelle und
Getriebe
Stockend
→ Instand setzen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Serrare:
Guida flessibile 1
Supporto cavo frizione 2
Bullone (carter) 3
NOTA:
Serrare il carter, serrando i bulloni in
sequenza in modo incrociato.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Installare:
Tubo di mandata olio 2 1
Guarnizione circolare 2
Bullone (tubo di mandata olio 2)
3
NOTA:
Applicare il grasso a base di sapone di
litio sulle guarnizioni circolari.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
8. Installare:
Catena di distribuzione 1
Guida catena di distribuzione
(lato aspirazione) 2
Bullone (guida catena di distribu-
zione) 3
9. Togliere:
Sigillante
Fatto fuoriuscire forzatamente
dalla superficie di contatto del
cilindro.
10. Applicare:
Olio motore
Sul perno di biella, cuscinetto e
foro di mandata dell’olio.
11. Controllare:
Funzionamento albero motore e
trasmissione.
Funzionamento non uniforme →
Riparare.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Apretar:
Guía de tubo
1
Sujeción del cable de embra-
gue
2
Tornillo (cárter)
3
NOTA:
Apriete los tornillos del cárter por
etapas y en zigzag.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Instalar:
Tubería de suministro de
aceite 2
1
Junta tórica
2
Tornillo (tubería de suministro
de aceite 2)
3
NOTA:
Aplique grasa de jabón de litio a las
juntas tóricas.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
8. Instalar:
Cadena de distribución
1
Guía de la cadena de distribu-
ción (lado de admisión)
2
Tornillo (guía de la cadena de
distribución)
3
9. Extraer:
Sellador
Forzado en la superficie de
contacto del cilindro.
10. Aplicar:
Aceite del motor
Al pasador del cigüeñal, el
cojinete y el orificio de sumi-
nistro de aceite.
11. Comprobar:
Funcionamiento del cigüeñal y
la caja de cambios.
Funcionamiento no suave
→
Reparar.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
CÁRTER Y CIGÜEÑAL

4 - 245
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H0000
TRANSMISSION, SHIFT CAM AND SHIFT FORK
Extent of removal:
1 Shift fork, shift cam, main axle and drive axle removal
Extent of removal Order Part name Q’ty Remarks
TRANSMISSION, SHIFT CAM AND
SHIFT FORK REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Separate the crankcase. Refer to “CRANKCASE AND CRANKSHAFT”
section.
1 Main axle 1
Refer to “REMOVAL POINTS”. 2 Drive axle 1
3 Shift cam 1
4 Shift fork 3 1
5 Shift fork 2 1
6 Shift fork 1 1
7 Collar 1
1

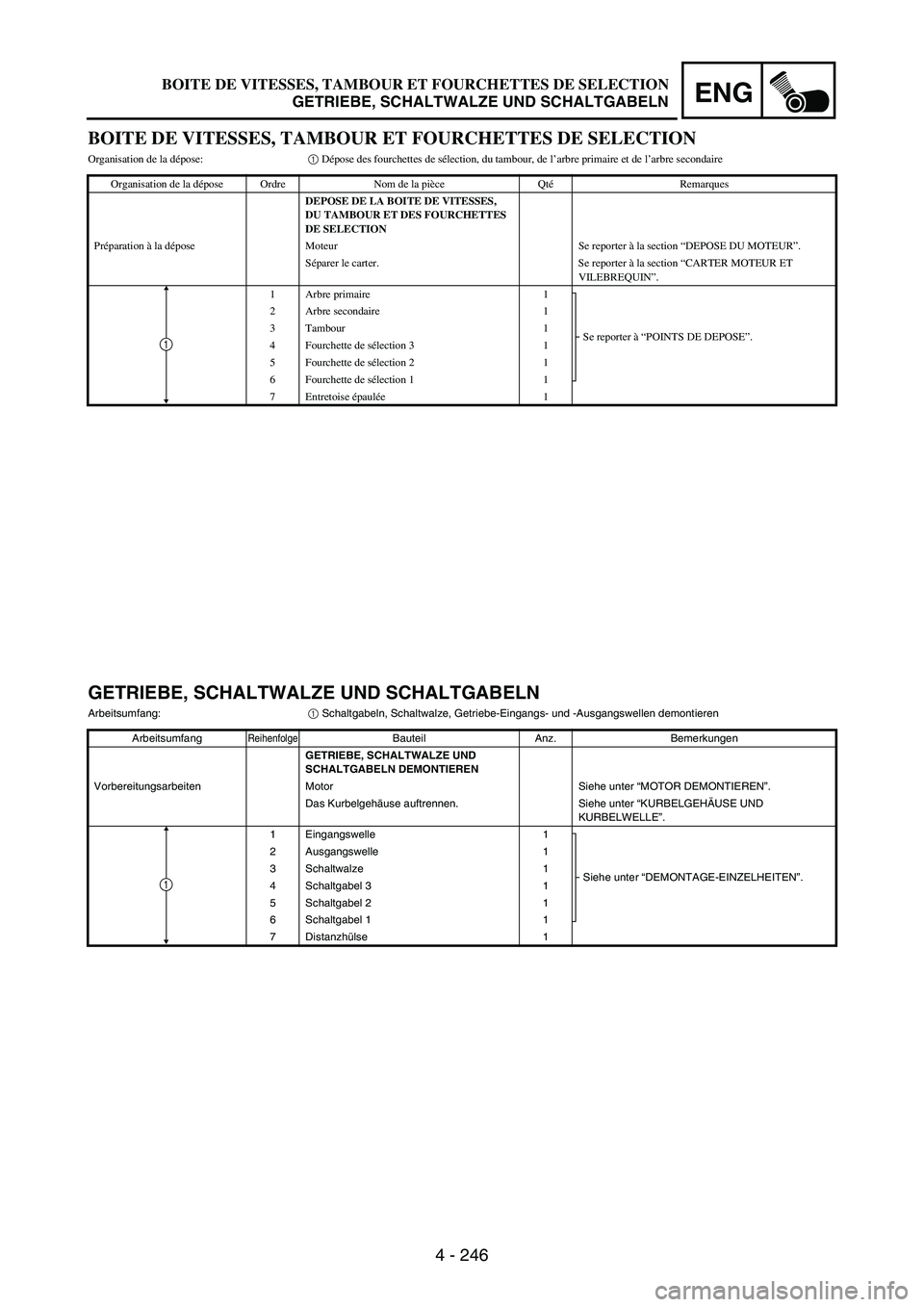

4 - 246
ENG
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
Organisation de la dépose:1 Dépose des fourchettes de sélection, du tambour, de l’arbre primaire et de l’arbre secondaire
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA BOITE DE VITESSES,
DU TAMBOUR ET DES FOURCHETTES
DE SELECTION
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Séparer le carter. Se reporter à la section “CARTER MOTEUR ET
VILEBREQUIN”.
1 Arbre primaire 1
Se reporter à “POINTS DE DEPOSE”. 2 Arbre secondaire 1
3 Tambour 1
4 Fourchette de sélection 3 1
5 Fourchette de sélection 2 1
6 Fourchette de sélection 1 1
7Entretoise épaulée1
1
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
Arbeitsumfang:
1 Schaltgabeln, Schaltwalze, Getriebe-Eingangs- und -Ausgangswellen demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
GETRIEBE, SCHALTWALZE UND
SCHALTGABELN DEMONTIEREN
Vorbereitungsarbeiten Motor Siehe unter “MOTOR DEMONTIEREN”.
Das Kurbelgehäuse auftrennen. Siehe unter “KURBELGEHÄUSE UND
KURBELWELLE”.
1 Eingangswelle 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 2 Ausgangswelle 1
3 Schaltwalze 1
4 Schaltgabel 3 1
5 Schaltgabel 2 1
6 Schaltgabel 1 1
7 Distanzhülse 1
1
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN

4 - 247
ENG
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
Estensione della rimozione:1 Rimozione di forcella del cambio, camma del cambio, asse principale e asse conduttore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DI TRASMISSIONE,
CAMMA DEL CAMBIO E FORCELLA
DEL CAMBIO
Preparazione per la rimozione Motore Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Separare il carter. Fare riferimento al paragrafo “CARTER E ALBERO
MOTORE”.
1 Asse principale 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 2 Asse conduttore 1
3 Camma del cambio 1
4 Forcella del cambio 3 1
5 Forcella del cambio 2 1
6 Forcella del cambio 1 1
7 Collarino 1
1
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO

4 - 248
ENG
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
Extensión del desmontaje:
1 Desmontaje de la horquilla de cambio, la leva de cambio, el eje principal y el eje posterior
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA CAJA DE
CAMBIOS, LA LEVA DE CAMBIO Y LA
HORQUILLA DE CAMBIO
Preparación para el
desmontajeMotor Consulte el apartado “DESMONTAJE DEL
MOTOR”.
Separe el cárter. Consulte el apartado “CÁRTER Y CIGÜEÑAL”.
1 Eje principal 1
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 2 Eje posterior 1
3 Leva de cambio 1
4 Horquilla de cambio 3 1
5 Horquilla de cambio 2 1
6 Horquilla de cambio 1 1
7 Casquillo 1
1
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

4 - 249
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H3000REMOVAL POINTSEC4H3230Transmission
1. Remove:
Main axle
1
Drive axle
2
Shift cam
Shift fork 3
Shift fork 2
Shift fork 1
NOTE:Remove assembly with the collar
3 installed to the crankcase.
Remove assembly carefully. Note
the position of each part. Pay par-
ticular attention to the location and
direction of shift forks.
Remove the main axle, drive axle,
shift cam and shift fork all together
by tapping lightly on the transmis-
sion drive axle with a soft hammer.
EC4H4000INSPECTIONEC4H4200Gears
1. Inspect:
Matching dog
a
Gear teeth
b
Shift fork groove
c
Wear/damage
→ Replace.
2. Inspect:
O-ring
1
Damage
→ Replace.
3. Check:
Gears movement
Unsmooth movement
→
Repair or replace.
EC4H4600Bearing
1. Inspect:
Bearing
1
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
EC4H4810Shift fork, shift cam and segment
1. Inspect:
Shift fork
1
Wear/damage/scratches
→
Replace.
POINTS DE DEPOSE
Boîte de vitesses
1. Déposer:
Arbre primaire 1
Arbre secondaire 2
Tambour
Fourchette de sélection 3
Fourchette de sélection 2
Fourchette de sélection 1
N.B.:
Déposer l’ensemble avec l’entretoise
épaulée 3 monté sur le carter.
Déposer avec précaution. Prendre note
de la position de chaque pièce. Bien
noter la position et l’orientation des
fourchettes de sélection.
Déposer ensemble l’arbre primaire,
l’arbre secondaire, le tambour et la
fourchette de sélection en tapant légè-
rement sur l’arbre secondaire de la
transmission à l’aide d’un marteau en
plastique.
CONTROLE
Pignons
1. Contrôler:
Crabot d’accouplement a
Dents du pignon b
Gorge de fourchette c
Usure/endommagement → Rem-
placer.
2. Contrôler:
Joint torique 1
Endommagement → Remplacer.
3. Contrôler:
Rotation des pignons
Mouvement irrégulier → Répa-
rer ou remplacer.
Roulement
1. Contrôler:
Roulement 1
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
Fourchette de sélection, tambour et
segment
1. Contrôler:
Fourchette de sélection 1
Usure/endommagement/rayures
→ Remplacer.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION

4 - 250
ENG
DEMONTAGE-EINZELHEITEN
Getriebe
1. Demontieren:
Eingangswelle
1
Ausgangswelle
2
Schaltwalze
Schaltgabel 3
Schaltgabel 2
Schaltgabel 1
HINWEIS:
Die Baugruppe mit der am Kurbel-
gehäuse montierten Distanzhülse
3 demontieren.
Die Baugruppe vorsichtig demon-
tieren. Die entsprechende Einbau-
lage sämtlicher Teile festhalten.
Der Lage und Ausrichtung der
Schaltgabeln besondere Achtung
schenken.
Eingangswelle, Ausgangswelle,
Schaltwalze und Schaltgabeln
gemeinsam ausbauen durch leich-
tes Klopfen auf die Ausgangswelle
mit einem Gummihammer.
KONTROLLE
Zahnräder
1. Kontrollieren:
Schaltklauen
a
Verzahnung
b
Schaltgabel-Führungsnut
c
Verschlissen/beschädigt
→
Erneuern.
2. Kontrollieren:
O-Ring
1
Beschädigt
→ Erneuern.
3. Kontrollieren:
Beweglichkeit der Zahnräder
Fest
→ Instand setzen, ggf.
erneuern.
Lager
1. Kontrollieren:
Lager
1
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
Schaltgabeln, Schaltwalze und
Stiftplatte
1. Kontrollieren:
Schaltgabel
1
Verschlissen/beschädigt/ver-
kratzt
→ Erneuern.PUNTI DI RIMOZIONE
Trasmissione
1. Togliere:
Asse principale 1
Asse conduttore 2
Camma del cambio
Forcella del cambio 3
Forcella del cambio 2
Forcella del cambio 1
NOTA:
Rimuovere il gruppo con il collarino
3 installato sul carter.
Rimuovere il gruppo con cautela.
Annotare la posizione di ogni compo-
nente. Prestare particolare attenzione
alla posizione e alla direzione delle
forcelle del cambio.
Rimuovere insieme l’asse principale,
l’asse conduttore, la camma del cam-
bio e la forcella del cambio, picchiet-
tando leggermente sull’asse condut-
tore della trasmissione con un martello
morbido.
CONTROLLO
Ingranaggi
1. Controllare:
Dente d’arresto di contatto a
Denti dell’ingranaggio b
Scanalatura forcella del cambio
c
Usura/danni → Sostituire.
2. Controllare:
Guarnizione circolare 1
Danno → Sostituire.
3. Controllare:
Movimento degli ingranaggi
Movimento non uniforme →
Riparare o sostituire.
Cuscinetto
1. Controllare:
Cuscinetto 1
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
Focella del cambio, camma del cambio
e segmento
1. Controllare:
Forcella del cambio 1
Usura/danni/graffi → Sostituire.PUNTOS DE DESMONTAJE
Caja de cambios
1. Extraer:
Eje principal
1
Eje posterior
2
Leva de cambio
Horquilla de cambio 3
Horquilla de cambio 2
Horquilla de cambio 1
NOTA:
Extraiga el conjunto con el casqui-
llo
3 montado en el cárter.
Extraiga el conjunto con cuidado.
Anote la posición de cada pieza.
Preste mucha atención a la situa-
ción y dirección de las horquillas
de cambio.
Extraiga el eje principal, el eje pos-
terior, la leva de cambio y la hor-
quilla de cambio, todo junto,
golpeando ligeramente el eje pos-
terior de la caja de cambios con un
mazo blando.
COMPROBACIÓN
Engranajes
1. Comprobar:
Desplazable correspondiente
a
Dientes de engranaje
b
Ranura de la horquilla de cam-
bio
c
Desgaste/daños
→ Cambiar.
2. Comprobar:
Junta tórica
1
Dañada
→ Cambiar.
3. Comprobar:
Movimiento de los engranajes
Movimiento no suave
→
Reparar o cambiar.
Cojinete
1. Comprobar:
Cojinete
1
Gire la guía interior con un
dedo.
Punto duro/agarrotamiento
→
Cambiar.
Horquilla de cambio, leva de
cambio y segmento
1. Comprobar:
Horquilla de cambio
1
Desgaste/daños/rayaduras
→
Cambiar.
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

4 - 251
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
2. Inspect:
Shift cam
1
Segment
2
Wear/damage
→ Replace.
3. Check:
Shift fork movement
Unsmooth operation
→
Replace shift fork.
NOTE:For a malfunctioning shift fork,
replace not only the shift fork itself
but the two gears each adjacent to
the shift fork.
EC4H5000ASSEMBLY AND INSTALLATION
Transmission
1. Install:
5th pinion gear (27T)
1
3rd pinion gear (21T)
2
Collar
3
4th pinion gear (24T)
4
2nd pinion gear (16T)
5
To main axle
6.
NOTE:Apply the molybdenum disulfide oil
on the inner and end surface of the
idler gear and on the inner surface of
the sliding gear, then install.
2. Contrôler:
Tambour 1
Segment 2
Usure/endommagement → Rem-
placer.
3. Contrôler:
Mouvement de la fourchette
Mouvement irrégulier → Rem-
placer.
N.B.:
En cas de mauvais fonctionnement d’une
fourchette de sélection, remplacer non
seulement la fourchette mais aussi les
deux pignons adjacents.
ASSEMBLAGE ET MONTAGE
Boîte de vitesses
1. Monter:
Pignon de 5ème (27T) 1
Pignon de 3ème (21T) 2
Entretoise épaulée 3
Pignon de 4ème (24T) 4
Pignon de 2ème (16T) 5
Sur l’arbre primaire 6.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
