2005 YAMAHA WR 250F Owners Manual

3 - 122
INSP
ADJ
Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen die
Ruhespannung messen.
Ladegerät und Ampere-
meter an die Batterie
anschließen und mit dem
Laden beginnen.
NEIN
JAIst die Amperezahl höher,
als die auf der Batterie
angegeben normalen
Ladestromstärke?
Die Batterie laden, bis die Ladespan-
nung 15 V beträgt.
Vor dem Messen der Ruhespannung die
Batterie mindestens 30 Minuten lang nicht
benutzen.
12,8 V
→ Der Ladevorgang ist abgeschlos-
sen.
12,0–12,7 V
→ Weiteres Laden ist erforder-
lich.
Unter 12,0 V
→ Die Batterie erneuern.Diese Art Ladegerät ist nicht für
wartungsfreie Batterien geeignet.
Ein Ladegerät mit variabler Strom-
stärke verwenden.Vor dem Messen der Ruhespan-
nung die Batterie mindestens
30 Minuten lang nicht benutzen. HINWEIS:
Die Ladezeit auf maximal
20 Stunden einstellen. HINWEIS:
Ladegeräte mit konstanter
Spannung eignen sich nicht
für wartungsfreie Batterien.
ACHTUNG:
Ladegerät
Amperemeter
VoltmeterELEKTRISCHE ANLAGE

3 - 123
INSP
ADJ

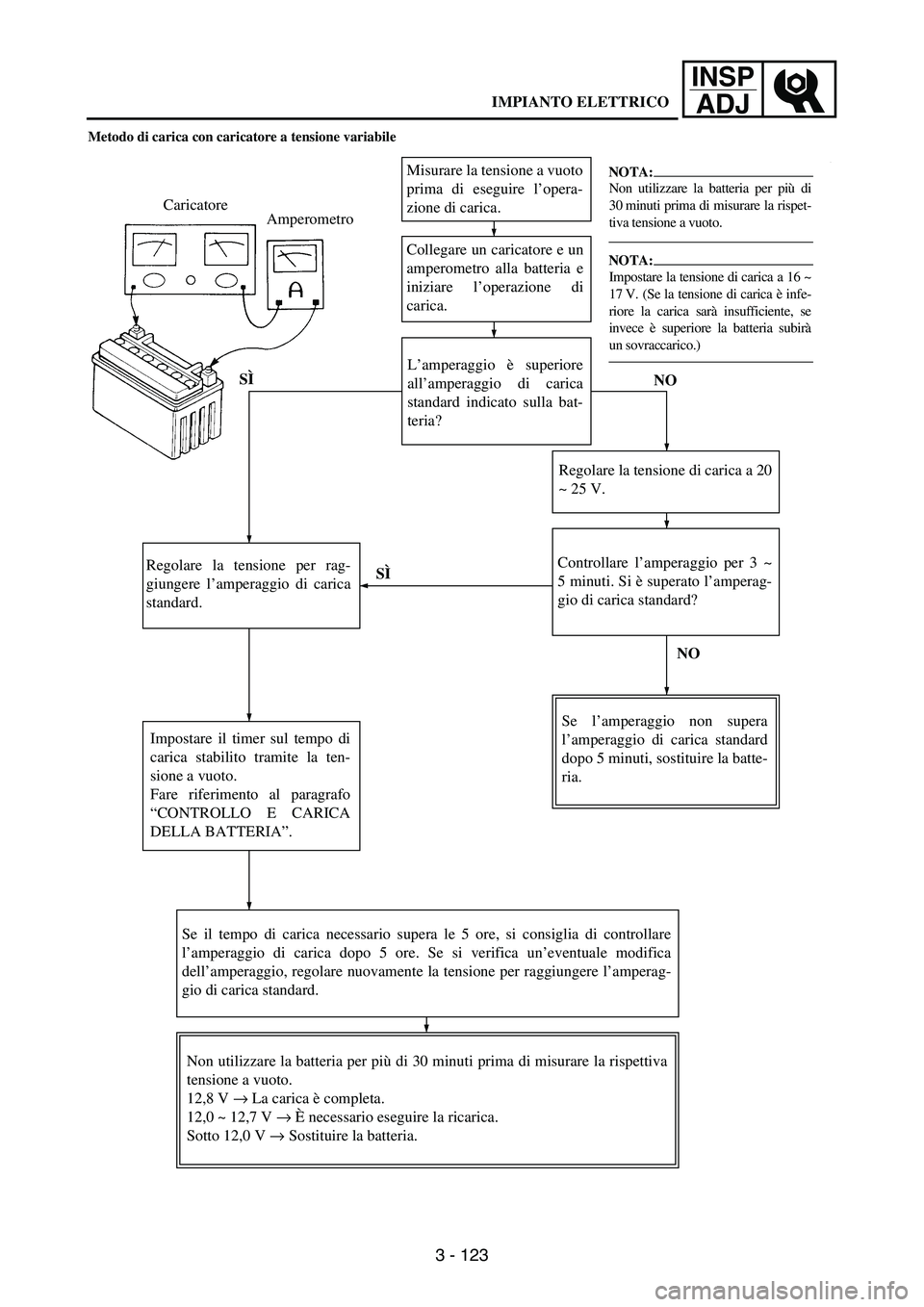

Metodo di carica con caricatore a tensione variabile
Collegare un caricatore e un
amperometro alla batteria e
iniziare l’operazione di
carica.
L’amperaggio è superiore
all’amperaggio di carica
standard indicato sulla bat-
teria?NO SÌ Caricatore
Amperometro
Regolare la tensione per rag-
giungere l’amperaggio di carica
standard.
Impostare il timer sul tempo di
carica stabilito tramite la ten-
sione a vuoto.
Fare riferimento al paragrafo
“CONTROLLO E CARICA
DELLA BATTERIA”.Regolare la tensione di carica a 20
~ 25 V.
Controllare l’amperaggio per 3 ~
5 minuti. Si è superato l’amperag-
gio di carica standard?
NO SÌ
Se l’amperaggio non supera
l’amperaggio di carica standard
dopo 5 minuti, sostituire la batte-
ria.
Se il tempo di carica necessario supera le 5 ore, si consiglia di controllare
l’amperaggio di carica dopo 5 ore. Se si verifica un’eventuale modifica
dell’amperaggio, regolare nuovamente la tensione per raggiungere l’amperag-
gio di carica standard.
Non utilizzare la batteria per più di 30 minuti prima di misurare la rispettiva
tensione a vuoto.
12,8 V → La carica è completa.
12,0 ~ 12,7 V → È necessario eseguire la ricarica.
Sotto 12,0 V → Sostituire la batteria.
Non utilizzare la batteria per più di
30 minuti prima di misurare la rispet-
tiva tensione a vuoto.
Impostare la tensione di carica a 16 ~
17 V. (Se la tensione di carica è infe-
riore la carica sarà insufficiente, se
invece è superiore la batteria subirà
un sovraccarico.)
NOTA:
NOTA:
Misurare la tensione a vuoto
prima di eseguire l’opera-
zione di carica.IMPIANTO ELETTRICO

3 - 124
INSP
ADJ
Metodo di carica con caricatore a tensione costante
Misurare la tensione a vuoto
prima di eseguire l’opera-
zione di carica.
Collegare un caricatore e un
amperometro alla batteria e
iniziare l’operazione di
carica.
NO
SÌL’amperaggio è superiore
all’amperaggio di carica
standard indicato sulla batte-
ria?
Caricare la batteria finché la tensione di
carica non raggiunge i 15 V.
Non utilizzare la batteria per più di 30 minuti
prima di misurare la rispettiva tensione a vuoto.
12,8 V → La carica è completa.
12,0 ~ 12,7 V → È necessario eseguire la rica-
rica.
Sotto 12,0 V → Sostituire la batteria.Questo tipo di caricatore per batterie
non può caricare una batteria MF. Si
consiglia di utilizzare un caricatore a
tensione variabile.Non utilizzare la batteria per più di
30 minuti prima di misurare la rispet-
tiva tensione a vuoto.
NOTA:
Impostare il tempo di carica al mas-
simo a 20 ore.
NOTA:
I caricatori ad amperaggio
costante non sono adatti a cari-
care batterie MF.
ATTENZIONE:
Caricatore
Amperometro
VoltmetroIMPIANTO ELETTRICO

3 - 125
INSP
ADJ

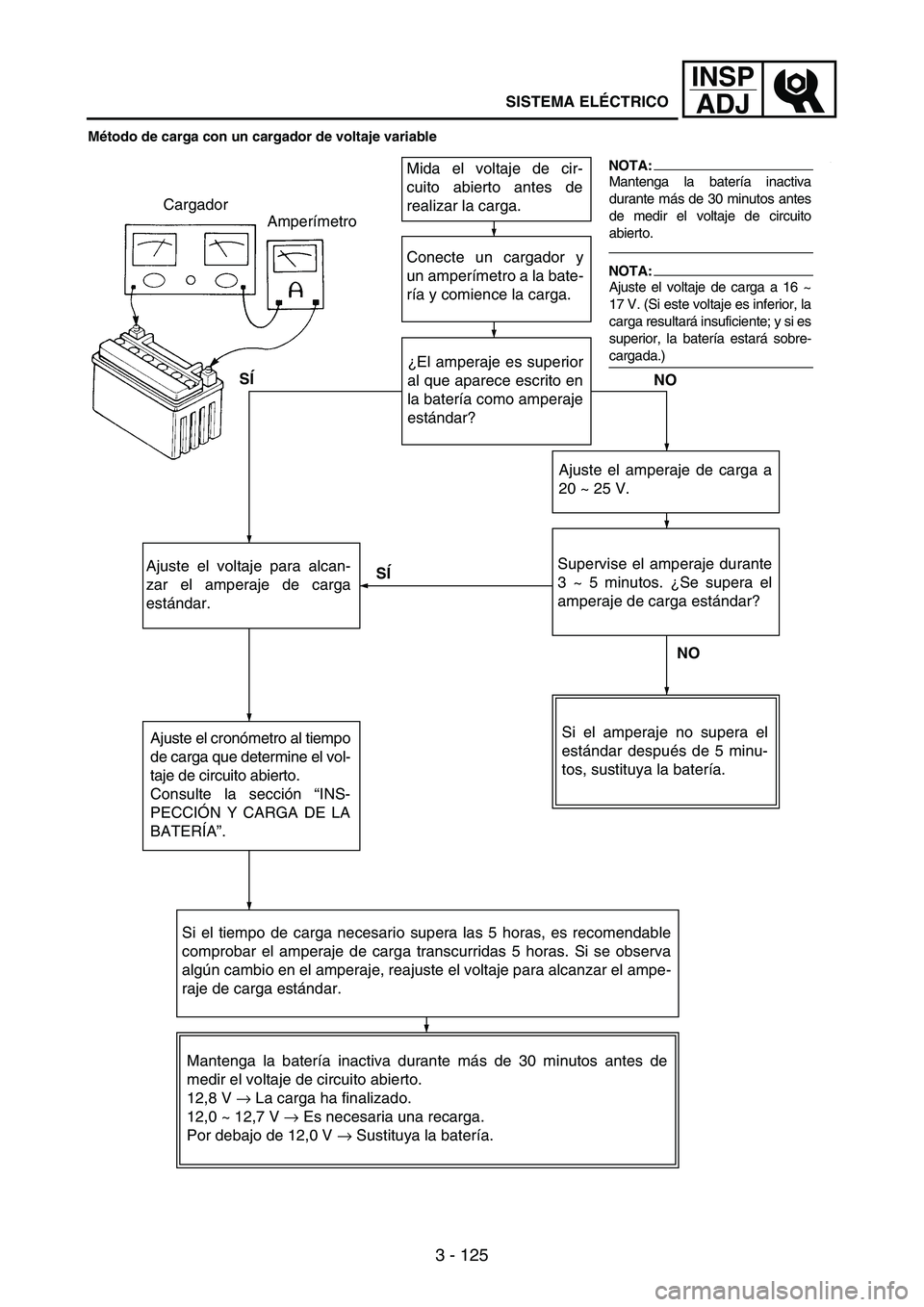

Método de carga con un cargador de voltaje variable
Conecte un cargador y
un amperímetro a la bate-
ría y comience la carga.
¿El amperaje es superior
al que aparece escrito en
la batería como amperaje
estándar?NO SÍ Cargador
Amperímetro
Ajuste el voltaje para alcan-
zar el amperaje de carga
estándar.
Ajuste el cronómetro al tiempo
de carga que determine el vol-
taje de circuito abierto.
Consulte la sección “INS-
PECCIÓN Y CARGA DE LA
BATERÍA”.Ajuste el amperaje de carga a
20 ~ 25 V.
Supervise el amperaje durante
3 ~ 5 minutos. ¿Se supera el
amperaje de carga estándar?
NO SÍ
Si el amperaje no supera el
estándar después de 5 minu-
tos, sustituya la batería.
Si el tiempo de carga necesario supera las 5 horas, es recomendable
comprobar el amperaje de carga transcurridas 5 horas. Si se observa
algún cambio en el amperaje, reajuste el voltaje para alcanzar el ampe-
raje de carga estándar.
Mantenga la batería inactiva durante más de 30 minutos antes de
medir el voltaje de circuito abierto.
12,8 V
→ La carga ha finalizado.
12,0 ~ 12,7 V
→ Es necesaria una recarga.
Por debajo de 12,0 V
→ Sustituya la batería.
Mantenga la batería inactiva
durante más de 30 minutos antes
de medir el voltaje de circuito
abierto.
Ajuste el voltaje de carga a 16 ~
17 V. (Si este voltaje es inferior, la
carga resultará insuficiente; y si es
superior, la batería estará sobre-
cargada.) NOTA:
NOTA:
Mida el voltaje de cir-
cuito abierto antes de
realizar la carga.SISTEMA ELÉCTRICO

3 - 126
INSP
ADJ
Método de carga con un cargador de voltaje constante
Mida el voltaje de circuito
abierto antes de realizar
la carga.
Conecte un cargador y un
amperímetro a la batería
y comience la carga.
NO
SÍ¿El amperaje es superior
al que aparece escrito en
la batería como amperaje
estándar?
Cargue la batería hasta que el voltaje
de carga llegue a 15 V.
Mantenga la batería inactiva durante más
de 30 minutos antes de medir el voltaje de
circuito abierto.
12,8 V
→ La carga ha finalizado.
12,0 ~ 12,7 V
→ Es necesaria una recarga.
Por debajo de 12,0 V
→ Sustituya la bate-
ría.Este tipo de carga de la batería no
puede hacerse con una batería MF.
Se recomienda utilizar un cargador
de voltaje variable.Mantenga la batería inactiva
durante más de 30 minutos antes
de medir el voltaje de circuito
abierto. NOTA:
Establezca el tiempo de carga en
un máximo de 20 horas. NOTA:
Los cargadores de amperaje
constante no son apropiados
para cargar baterías MF.
PRECAUCIÓN:
Cargador
Amperímetro
Voltímetro SISTEMA ELÉCTRICO

3 - 127
INSP
ADJ
6. Install:
Battery
Battery band
7. Connect:
Battery leads
(to the battery terminals)
CAUTION:
First, connect the positive lead 1,
then the negative lead 2.
8. Check:
Battery terminals
Dirt
→ Clean with a wire
brush.
Loose connection
→ Connect
properly.
9. Lubricate:
Battery terminal
10. Install:
Seat
Recommended
lubricant:
Lithium soap base
grease
BATTERY REPLACEMENT
1. Replace:
Battery
CAUTION:
This battery is for YAMAHA
WR250F.
After filling the battery with elec-
trolyte, either charge it for at least
3 hours at the amperage specified
on the battery or let it sit for at
least 15 hours before using it.
EAS00181 FUSE INSPECTION
CAUTION:
To avoid a short circuit, always set
the main switch to “OFF” when
checking or replacing a fuse.
1. Remove:
Seat
Fuse cover6. Monter:
Batterie
Sangle de la batterie
7. Connecter:
Câbles de la batterie
(aux bornes de la batterie)
ATTENTION:
Connecter d’abord le câble positif 1,
puis le câble négatif 2.
8. Contrôler:
Bornes de la batterie
Saleté → Nettoyer avec une
brosse métallique.
Connexion lâche → Brancher
correctement.
9. Lubrifier:
Bornes de la batterie
10. Monter:
Selle
Lubrifiant recommandé:
graisse à savon de
lithium
REMPLACEMENT DE LA
BATTERIE
1. Remplacer:
Batterie
ATTENTION:
Cette batterie est destinée à la
YAMAHA WR250F.
Après avoir rempli la batterie d’élec-
trolyte, la charger pendant au moins 3
heures à l’ampérage spécifié sur la
batterie ou la laisser reposer pendant
au moins 15 heures avant de l’utiliser.
CONTROLE DES FUSIBLES
ATTENTION:
Pour éviter un court-circuit, toujours
placer le contacteur à clé sur “OFF”
avant de contrôler ou de remplacer un
fusible.
1. Déposer:
Selle
Couvercle de la boîte à fusibles
ELECTRICAL
PARTIE ELECTRIQUE

INSP
ADJ
3 - 128
6. Montieren:
Batterie
Batterie-Haltegummi
7. Anschließen:
Batteriekabel
(an den Batteriepolen)
ACHTUNG:
Zuerst das Batterie-Pluskabel 1
und dann das Batterie-Minuska-
bel 2 anklemmen.
8. Kontrollieren:
Batteriepole
Verschmutzt
→ Mit einer
Drahtbürste säubern.
Lose Verbindung
→ Fest ver-
binden.
9. Schmieren:
Batteriepole
10. Montieren:
Sitzbank
Empfohlenes
Schmiermittel:
Lithiumseifenfett
BATTERIE ERNEUERN
1. Erneuern:
Batterie
ACHTUNG:
Vorliegende Batterie ist auf die
YAMAHA WR250F abgestimmt.
Nach dem Befüllen mit Batterie-
säure die Batterie vor dem
Gebrauch entweder mindestens 3
Stunden lang mit der vom Herstel-
ler vorgeschriebenen Ladestrom-
stärke laden oder 15 Stunden
ruhen lassen.
SICHERUNG KONTROLLIEREN
ACHTUNG:
Um einen Kurzschluß zu vermei-
den, vor der Kontrolle oder dem
Ausbau einer Sicherung den
Zündschalter auf “OFF” stellen.
1. Demontieren:
Sitzbank
Sicherungs-Abdeckung6. Installare:
Batteria
Nastro batteria
7. Collegare:
Cavi batteria
(ai terminali della batteria)
ATTENZIONE:
Per prima cosa collegare il cavo posi-
tivo 1, quindi il cavo negativo 2.
8. Controllare:
Terminali della batteria
Sporco → Pulire con una spaz-
zola metallica.
Collegamento allentato → Colle-
gare in maniera corretta.
9. Lubrificare:
Terminale della batteria
10. Installare:
Sella
Lubrificante
raccomandato:
Grasso a base di sapone
di litio
SOSTITUZIONE BATTERIA
1. Sostituire:
Batteria
ATTENZIONE:
Questa batteria è per YAMAHA
WR250F.
Dopo aver riempito la batteria con
l’elettrolito, caricare la batteria per
almeno 3 ore all’amperaggio indicato
sulla batteria o lasciarla riposare per
almeno 15 ore prima di utilizzarla.
CONTROLLO DEI FUSIBILI
ATTENZIONE:
Posizionare sempre l’interruttore
principale su “OFF” quando si con-
trolla o si sostituisce un fusibile, altri-
menti può verificarsi un cortocircuito.
1. Togliere:
Sella
Coperchio fusibile6. Instalar:
Batería
Correa de la batería
7. Conectar:
Cables de la batería
(a los terminales de la batería)
ATENCION:
Conecte primero el cable positivo
1 y seguidamente el negativo 2.
8. Comprobar:
Terminales de la batería
Suciedad
→ Limpiar con un
cepillo metálico.
Conexión floja
→ Conectar
correctamente.
9. Lubricar:
Terminales de la batería
10. Instalar:
Sillín
Lubricante
recomendado:
Grasa lubricante con
jabón de litio
CAMBIO DE LA BATERÍA
1. Cambiar:
Batería
ATENCION:
Esta batería es para la YAMAHA
WR250F.
Después de llenar la batería con
electrólito, cárguela durante un
mínimo de 3 horas al amperaje
especificado en la batería o bien
deje que se estabilice durante un
mínimo de 15 horas antes de utili-
zarla.
COMPROBACIÓN DE LOS
FUSIBLES
ATENCION:
Para evitar cortocircuitos, sitúe
siempre el interruptor principal en
“OFF” cuando compruebe o cam-
bie un fusible.
1. Extraer:
Sillín
Tapa de fusibles
ELEKTRISCHE ANLAGE
IMPIANTO ELETTRICO
SISTEMA ELÉCTRICO

3 - 129
INSP
ADJ
2. Check:
Continuity
2Reserve fuse
Checking steps:
Remove the fuse
1.
Connect the pocket tester to the
fuse and check the continuity.
NOTE:Set the pocket tester selector to
“
Ω
× 1”.
Pocket tester:
YU-3112-C/
90890-03112
If the pocket tester indicates
“
∞”, replace the fuse.
2
1
3. Replace:
Blown fuse
WARNING
Never use a fuse with an amper-
age rating other than that speci-
fied. Improvising or using a fuse
with the wrong amperage rating
may cause extensive damage to
the electrical system, cause the
starting and ignition systems to
malfunction and could possibly
cause a fire.
4. Install:
Fuse cover
Seat Replacement steps:
Set the main switch to “OFF”.
Install a new fuse of the correct
amperage.
Set on the switches to verify if
the electrical circuit is opera-
tional.
If the fuse immediately blows
again, check the electrical cir-
cuit.
ItemsAmperage
ratingQ’ty
Main fuse 10 A 1
2. Contrôler:
Continuité
2
Fusible de réserve
Etapes du contrôle:
Déposer le fusible 1
.
Connecter le multimètre au fusible
et contrôler la continuité du circuit.
N.B.:
Régler le sélecteur du multimètre sur
“Ω × 1”.
Multimètre:
YU-3112-C/90890-03112
Si le multimètre indique “∞”, rem-
placer le fusible.
3. Remplacer:
Fusible grillé
AVERTISSEMENT
Ne jamais utiliser un fusible d’ampé-
rage différent de celui spécifié. Toute
improvisation ou la mise en place d’un
fusible d’un ampérage incorrect ris-
que de gravement endommager le cir-
cuit électrique, de provoquer un
mauvais fonctionnement des systèmes
de démarrage et d’allumage, voire de
provoquer un incendie.
4. Monter:
Couvercle de la boîte à fusibles
Selle Etapes de remplacement:
Placer le contacteur à clé sur
“OFF”.
Monter un nouveau fusible
d’ampérage correct.
Mettre les contacteurs en circuit
pour s’assurer que le circuit électri-
que fonctionne.
Si le fusible grille de nouveau, con-
trôler le circuit électrique.
Eléments Ampérage Qté
Fusible
principal10 A 1
ELECTRICAL
PARTIE ELECTRIQUE
