2005 YAMAHA WR 250F Owners Manual

6 - 72
–+ELEC
MEMO

6 - 73
–+ELECLIGHTING SYSTEM
AC MAGNETO INSPECTION
1. Inspect:
Lighting coil resistance
Out of specification
→
Replace.
Tester (+) lead →
Yellow lead 1

Tester (–) lead →
Ground 2

Lighting coil
resistanceTester
selector
position
0.224 ~ 0.336 Ω

at 20 °C (68 °F)Ω
×
1
RECTIFIER/REGULATOR
INSPECTION
1. Connect the battery leads.
2. Start the engine.
3. Turn on the headlight and tail-
light by turning on the light
switch.
4. Inspect:
Out-put voltage
Out of specification
→
Replace rectifier/regulator.
Tester (+) lead →
Yellow lead 1

Tester (–) lead →
Black lead 2

Out-put
voltageTester
selector
position
13.0 ~ 14.0 V
at 5,000 r/minACV-20
R
BW
Y1
2
CONTROLE DE L’ALTERNATEUR
AVEC ROTOR A AIMENTATION
PERMANENTE
1. Contrôler:
Résistance de la bobine d’éclai-
rage
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre →
fil jaune 1
Fil (–) du multimètre → terre 2
Résistance de la
bobine
d’éclairagePosition du
sélecteur du
multimètre
0,224 à 0,336 Ω à
20 °C (68 °F)Ω × 1
CONTROLE DU REDRESSEUR/
REGULATEUR
1. Raccorder les câbles de la batterie.
2. Mettre le moteur en marche.
3. Allumer le phare et le feu arrière à
l’aide du contacteur d’éclairage.
4. Contrôler:
Tension de sortie
Hors spécifications → Remplacer
le redresseur/régulateur.
Fil (+) du multimètre →
fil jaune 1
Fil (–) du multimètre → fil noir 2
Tension de
sortiePosition du
sélecteur du
multimètre
13,0 à 14,0 V à
5.000 tr/minACV-20
ECLAIRAGE

6 - 74
–+ELEC
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:
Lichtspulen-Widerstand
Nicht nach Vorgabe
→ Erneu-
ern.
Meßkabel (+) → Gelb 1
Meßkabel (–) → Masse 2
Lichtspulen-
WiderstandMeßgerät-
Wahl-
schalter
0,224–0,336 Ω
bei 20 °C
(68 °F)Ω × 1
GLEICHRICHTER/REGLER
KONTROLLIEREN
1. Die Batteriekabel anschließen.
2. Den Motor starten.
3. Mit dem Lichtschalter den
Scheinwerfer und das Rücklicht
einschalten.
4. Kontrollieren:
Ausgangsspannung
Nicht nach Vorgabe
→ Gleich-
richter/Regler erneuern.
Meßkabel (+) → Gelb 1
Meßkabel (–) → Schwarz 2
Ausgangsspa
nnungMeßgerät-
Wahl-
schalter
13,0–14,0 V bei
5.000 U/minACV-20
CONTROLLO MAGNETE AC
1. Controllare:
Resistenza avvolgimento di illu-
minazione
Non conforme alle specifiche →
Sostituire.
Tester (+) cavo → Cavo giallo 1
Tester (–) cavo → Terra 2
Resistenza
avvolgimento di
illuminazionePosizione
del selettore
del tester
0,224 ~ 0,336 Ω a
20 °C (68 °F)Ω × 1
CONTROLLO RADDRIZZATORE/
REGOLATORE
1. Collegare i cavi della batteria.
2. Avviare il motore.
3. Accendere il faro e la luce poste-
riore tramite l’interruttore delle luci.
4. Controllare:
Tensione in uscita
Non conforme alle specifiche →
Sostituire il raddrizzatore/regola-
tore.
Tester (+) cavo → Cavo giallo 1
Tester (–) cavo → Cavo nero 2
Tensione in
uscitaPosizione
del selettore
del tester
13,0 ~ 14,0 V a
5.000 giri/minACV-20
COMPROBACIÓN DE LA
MAGNETO CA
1. Comprobar:
Resistencia de la bobina de
luz
Fuera del valor especificado
→ Cambiar.
Comprobador (+) cable →
Cable amarillo 1
Comprobador (–) cable →
Masa 2
Resistencia de
la bobina de
luzPosición
del selector
del com-
probador
0,224 ~ 0,336 Ω
a 20 °C (68 °F)Ω × 1
COMPROBACIÓN DEL
RECTIFICADOR/REGULADOR
1. Conectar los cables de la bate-
ría.
2. Arranque el motor.
3. Encienda el faro y el piloto tra-
sero girando el interruptor de
luces.
4. Comprobar:
Voltaje de salida
Fuera del valor especificado
→ Cambiar el rectificador/
regulador.
Comprobador (+) cable →
Cable amarillo 1
Comprobador (–) cable →
Cable negro 2
Voltaje de
salidaPosición
del selector
del com-
probador
13,0 ~ 14,0 V a
5.000 r/minACV-20
BELEUCHTUNGSANLAGE
IMPIANTO DI ILLUMINAZIONE
SISTEMA DE ILUMINACIÓN

7 - 1
TUNSETTING
EC700000
TUNING
EC710000
ENGINE
Carburetor setting
The air/fuel mixture will vary
depending on atmospheric condi-
tions. Therefore, it is necessary to
take into consideration the air
pressure, ambient temperature,
humidity, etc., when adjusting the
carburetor.
Perform a test run to check for
proper engine performance (e.g.,
throttle response) and spark plug(-
s) discoloration or fouling. Use
these readings to determine the
best possible carburetor setting.
NOTE:It is recommended to keep a record
of all carburetor settings and external
conditions (e.g., atmospheric condi-
tions, track/surface conditions, lap
times) to make future carburetor set-
ting easier.
WARNING
The carburetor is a part of the
fuel line. Therefore, be sure to
install it in a well-ventilated area,
away from flammable objects
and any sources of fire.
Never look into the carburetor
intake. Flames may shoot out
from the pipe if the engine back-
fires while it is being started.
Gasoline may be discharged
from the accelerator pump noz-
zle when the carburetor has
been removed.
MISE AU POINT
MOTEUR
Réglage du carburateur
Le mélange air/carburant varie en
fonction des conditions atmosphéri-
ques. Il est donc nécessaire de tenir
compte de la pression de l’air, de la
température ambiante, de l’humidité,
etc., pour le réglage du carburateur.
Effectuer un essai de conduite pour
contrôler les performances du moteur
(par ex. la réponse du moteur) et l’état
des bougies (décoloration ou encrasse-
ment). Utiliser les valeurs obtenues
pour effectuer le meilleur réglage pos-
sible du carburateur.
N.B.:
Il est recommandé de conserver un enre-
gistrement de tous les réglages du carbu-
rateur et des conditions extérieures
(conditions atmosphériques, conditions
de la piste/de la surface, temps intermé-
diaire) pour faciliter les réglages ulté-
rieurs du carburateur.
AVERTISSEMENT
Le carburateur fait partie du circuit
d’alimentation en carburant. Par
conséquent, veiller à effectuer le
montage dans un endroit bien aéré,
à l’écart de tout objet inflammable
ou de toute source d’incendie.
Ne jamais regarder dans l’admis-
sion du carburateur. Des flammes
peuvent surgir du tuyau en cas de
retour de flamme du moteur au
démarrage. De l’essence peut
s’écouler de l’injecteur de la pompe
de reprise lorsque le carburateur a
été déposé.
REGLAGE

7 - 2
TUN
ABSTIMMUNG
MOTOR
Vergaser-Abstimmung
Das Gemisch hängt u. a. von den
atmosphärischen Bedingungen ab.
Luftdruck, -temperatur und -feuch-
tigkeit sind Faktoren, die bei der
Vergaser-Abstimmung mit in
Betracht gezogen werden müssen.
Die Leistung und das Ansprech-
verhalten des Motors sowie der
Zustand der Kerze lassen sich am
besten im einem Testlauf prüfen.
Anhand dieser Ergebnisse kann
der Vergaser optimal eingestellt
werden.
HINWEIS:
Es empfiehlt sich, die jeweiligen
Umstände (atmosphärische Bedin-
gungen, Fahrbahnzustand, Anzahl
Runden usw.) und die entsprechen-
den Vergaser-Einstellungen zwecks
späterer Bezugnahme aufzuzeich-
nen.
WARNUNG
Der Vergaser ist ein Bestandteil
des Kraftstoffsystems. Bei
Arbeiten daher stets auf eine
gute Belüftung sorgen und Feu-
erquellen sowie entzündliche
Stoffe fernhalten.
Niemals in den Vergasereinlaß
hineinblicken. Beim Starten des
Motors könnten Flammen rück-
schlagen. Auch bei ausgebau-
tem Vergaser könnte Benzin aus
der Beschleunigungspumpe
entweichen.
MESSA A PUNTO
MOTORE
Impostazione carburatore
La miscela aria/carburante varia in
base alle condizioni atmosferiche. Di
conseguenza, durante la regolazione
del carburatore è necessario tenere in
considerazione la pressione dell’aria,
la temperatura dell’ambiente, l’umi-
dità ecc.
Eseguire un giro di prova per control-
lare l’efficienza del motore (ed es., la
reattività dell’acceleratore) e la pre-
senza di macchie o incrostazioni sulla/
e candela/e. Utilizzare queste letture
per determinare la migliore imposta-
zione possibile del carburatore.
NOTA:
Si consiglia di prendere nota di tutte le
impostazioni del carburatore e delle con-
dizioni esterne (ad es., condizioni atmo-
sferiche, condizioni del percorso e della
superficie, tempi per ogni giro) per sem-
plificare le successive impostazioni del
carburatore.
AVVERTENZA
Il carburatore fa parte del circuito
del carburante. Di conseguenza,
assicurarsi di installarlo in un
ambiente ben ventilato, lontano da
sostanze infiammabili e da ogni
fonte di fuoco.
Non guardare mai all’interno
dell’aspirazione del carburatore. Se
durante l’avvio il motore ha un
ritorno di fiamma, potrebbero svi-
lupparsi fiamme dal tubo. Quando
si toglie il carburatore, l’ugello della
pompa acceleratore può scaricare
benzina.
REGLAJE
MOTOR
Ajuste del carburador
La mezcla de aire y combustible
varía según las condiciones
atmosféricas. Por tanto, es nece-
sario tener en cuenta la presión del
aire, la temperatura ambiente, la
humedad, etc., cuando se vaya a
ajustar el carburador.
Efectúa una prueba de marcha
para comprobar las prestaciones
del motor (respuesta al acelerador)
y observar si la bujía está decolo-
rada o engrasada. Utilice estos
datos par determinar el ajuste
óptimo del carburador.
NOTA:
Se recomienda mantener un registro
de todos los ajustes del carburador y
las condiciones externas (condicio-
nes atmosféricas, condiciones de la
calzada/superficie) para facilitar pos-
teriormente el ajuste del carburador.
ADVERTENCIA
El carburador forma parte del
sistema de combustible. Por
tanto, se debe instalar en un
lugar bien ventilado, apartado
de objetos inflamables y de
cualquier fuente de combustión.
No obture nunca la toma de
admisión del carburador. Pue-
den salir llamas de la tubería si
el motor efectúa un autoencen-
dido mientras se está poniendo
en marcha. Cuando está des-
montado el carburador puede
salir gasolina por la tobera de la
bomba de aceleración.
EINSTELLUNG
IMPOSTAZIONE
PUESTA A PUNTO
1
2
3
4
5
6
7

7 - 3
TUNSETTING
CAUTION:
The carburetor is extremely sen-
sitive to foreign matter (dirt,
sand, water, etc.). During instal-
lation, do not allow foreign mat-
ter to get into the carburetor.
Always handle the carburetor
and its components carefully.
Even slight scratches, bends or
damage to carburetor parts may
prevent the carburetor from
functioning correctly. Carefully
perform all servicing with the
appropriate tools and without
applying excessive force.
When the engine is stopped or
when riding at no load, do not
open and close the throttle
unnecessarily. Otherwise, too
much fuel may be discharged,
starting may become difficult or
the engine may not run well.
After installing the carburetor,
check that the throttle operates
correctly and opens and closes
smoothly.
Atmospheric conditions and
carburetor settings
The air density (i.e., concentration
of oxygen in the air) determines
the richness or leanness of the air/
fuel mixture. Therefore, refer to the
above table for mixture settings.
That is:
Higher temperature expands the
air with its resultant reduced den-
sity.
Higher humidity reduces the
amount of oxygen in the air by so
much of the water vapor in the
same air.
Lower atmospheric pressure (at a
high altitude) reduces the density
of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
ATTENTION:
Le carburateur est extrêmement
sensible aux corps étrangers (pous-
sière, sable, eau, etc.). Pendant le
montage, veiller à ce qu’aucun
corps étranger ne puisse pénétrer
dans le carburateur.
Toujours manipuler le carburateur
et ses composants avec prudence.
Tout endommagement (rayures
même légères, courbures, etc.) peut
empêcher le carburateur de fonc-
tionner correctement. Effectuer soi-
gneusement tout entretien à l’aide
des outils adéquats et sans forcer.
Lorsque le moteur est arrêté, ou
tourne sans charge, ne pas ouvrir et
fermer inutilement les gaz. Cela ris-
querait d’amener trop de carburant
et de rendre le démarrage difficile
ou d’altérer le fonctionnement du
moteur.
Après avoir monté le carburateur,
contrôler que le papillon fonctionne
correctement et s’ouvre et se ferme
sans problème.
Conditions atmosphériques et réglages
du carburateur
La densité de l’air (c.-à-d. la concen-
tration d’oxygène dans l’air) déter-
mine la richesse ou la pauvreté du
mélange air/carburant. Il convient dès
lors de se conformer au tableau ci-des-
sus pour la composition du mélange.
Tenir compte des trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous l’effet des tempéra-
tures élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.
Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Temp.
de l’airHumiditéPression
d’air
(altitude)MélangeRégla-
ges
Haute HauteBasse
(élevée)Plus
richePlus
pauvre
Basse BasseHaute
(basse)Plus
pauvrePlus
riche
REGLAGE

7 - 4
TUN

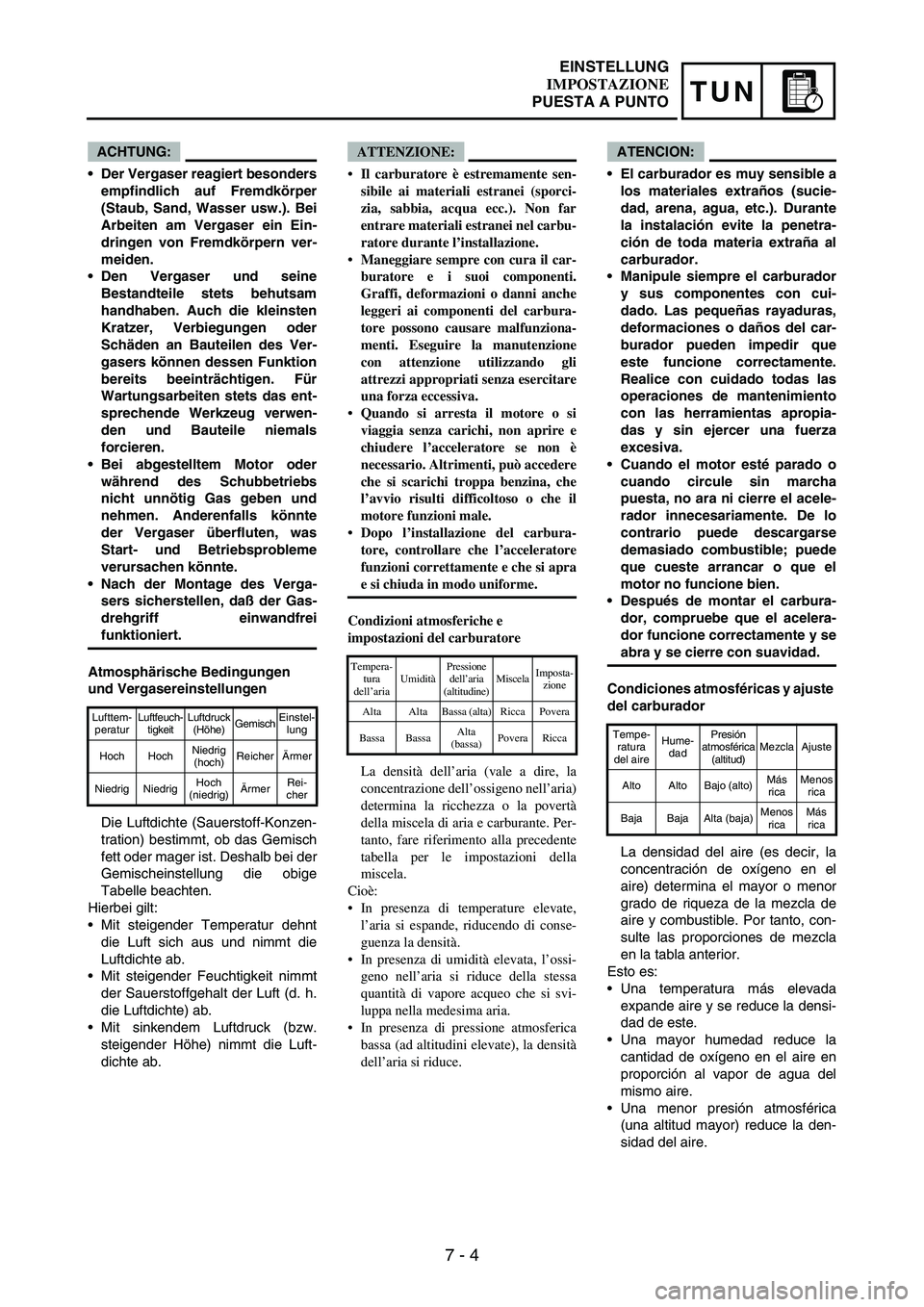

ACHTUNG:
Der Vergaser reagiert besonders
empfindlich auf Fremdkörper
(Staub, Sand, Wasser usw.). Bei
Arbeiten am Vergaser ein Ein-
dringen von Fremdkörpern ver-
meiden.
Den Vergaser und seine
Bestandteile stets behutsam
handhaben. Auch die kleinsten
Kratzer, Verbiegungen oder
Schäden an Bauteilen des Ver-
gasers können dessen Funktion
bereits beeinträchtigen. Für
Wartungsarbeiten stets das ent-
sprechende Werkzeug verwen-
den und Bauteile niemals
forcieren.
Bei abgestelltem Motor oder
während des Schubbetriebs
nicht unnötig Gas geben und
nehmen. Anderenfalls könnte
der Vergaser überfluten, was
Start- und Betriebsprobleme
verursachen könnte.
Nach der Montage des Verga-
sers sicherstellen, daß der Gas-
drehgriff einwandfrei
funktioniert.
Atmosphärische Bedingungen
und Vergasereinstellungen
Die Luftdichte (Sauerstoff-Konzen-
tration) bestimmt, ob das Gemisch
fett oder mager ist. Deshalb bei der
Gemischeinstellung die obige
Tabelle beachten.
Hierbei gilt:
Mit steigender Temperatur dehnt
die Luft sich aus und nimmt die
Luftdichte ab.
Mit steigender Feuchtigkeit nimmt
der Sauerstoffgehalt der Luft (d. h.
die Luftdichte) ab.
Mit sinkendem Luftdruck (bzw.
steigender Höhe) nimmt die Luft-
dichte ab.
Lufttem-
peraturLuftfeuch-
tigkeitLuftdruck
(Höhe)GemischEinstel-
lung
Hoch HochNiedrig
(hoch)ReicherÄrmer
Niedrig NiedrigHoch
(niedrig)ÄrmerRei-
cher
ATTENZIONE:
Il carburatore è estremamente sen-
sibile ai materiali estranei (sporci-
zia, sabbia, acqua ecc.). Non far
entrare materiali estranei nel carbu-
ratore durante l’installazione.
Maneggiare sempre con cura il car-
buratore e i suoi componenti.
Graffi, deformazioni o danni anche
leggeri ai componenti del carbura-
tore possono causare malfunziona-
menti. Eseguire la manutenzione
con attenzione utilizzando gli
attrezzi appropriati senza esercitare
una forza eccessiva.
Quando si arresta il motore o si
viaggia senza carichi, non aprire e
chiudere l’acceleratore se non è
necessario. Altrimenti, può accedere
che si scarichi troppa benzina, che
l’avvio risulti difficoltoso o che il
motore funzioni male.
Dopo l’installazione del carbura-
tore, controllare che l’acceleratore
funzioni correttamente e che si apra
e si chiuda in modo uniforme.
Condizioni atmosferiche e
impostazioni del carburatore
La densità dell’aria (vale a dire, la
concentrazione dell’ossigeno nell’aria)
determina la ricchezza o la povertà
della miscela di aria e carburante. Per-
tanto, fare riferimento alla precedente
tabella per le impostazioni della
miscela.
Cioè:
In presenza di temperature elevate,
l’aria si espande, riducendo di conse-
guenza la densità.
In presenza di umidità elevata, l’ossi-
geno nell’aria si riduce della stessa
quantità di vapore acqueo che si svi-
luppa nella medesima aria.
In presenza di pressione atmosferica
bassa (ad altitudini elevate), la densità
dell’aria si riduce.
Tempera-
tura
dell’ariaUmiditàPressione
dell’aria
(altitudine)MiscelaImposta-
zione
Alta Alta Bassa (alta) Ricca Povera
Bassa BassaAlta
(bassa)Povera Ricca
ATENCION:
El carburador es muy sensible a
los materiales extraños (sucie-
dad, arena, agua, etc.). Durante
la instalación evite la penetra-
ción de toda materia extraña al
carburador.
Manipule siempre el carburador
y sus componentes con cui-
dado. Las pequeñas rayaduras,
deformaciones o daños del car-
burador pueden impedir que
este funcione correctamente.
Realice con cuidado todas las
operaciones de mantenimiento
con las herramientas apropia-
das y sin ejercer una fuerza
excesiva.
Cuando el motor esté parado o
cuando circule sin marcha
puesta, no ara ni cierre el acele-
rador innecesariamente. De lo
contrario puede descargarse
demasiado combustible; puede
que cueste arrancar o que el
motor no funcione bien.
Después de montar el carbura-
dor, compruebe que el acelera-
dor funcione correctamente y se
abra y se cierre con suavidad.
Condiciones atmosféricas y ajuste
del carburador
La densidad del aire (es decir, la
concentración de oxígeno en el
aire) determina el mayor o menor
grado de riqueza de la mezcla de
aire y combustible. Por tanto, con-
sulte las proporciones de mezcla
en la tabla anterior.
Esto es:
Una temperatura más elevada
expande aire y se reduce la densi-
dad de este.
Una mayor humedad reduce la
cantidad de oxígeno en el aire en
proporción al vapor de agua del
mismo aire.
Una menor presión atmosférica
(una altitud mayor) reduce la den-
sidad del aire.
Tempe-
ratura
del aireHume-
dadPresión
atmosférica
(altitud)Mezcla Ajuste
Alto Alto Bajo (alto)Más
ricaMenos
rica
Baja Baja Alta (baja)Menos
ricaMás
rica
EINSTELLUNG
IMPOSTAZIONE
PUESTA A PUNTO

7 - 5
TUNSETTING
Effects of the setting parts on the
throttle valve opening
ÈClosed
ÉFully open
1Pilot screw/pilot jet
2Throttle valve cutaway
3Jet needle
4Main jet
1/2 3/4 1/4 1/8
1
2
3
4
ÈÉ
Main system
The FLATCR carburetor has a pri-
mary main jet. This type of main jet is
perfect for racing machines since it
supplies an even flow of fuel, even at
full load. Use the main jet and the jet
needle to set the carburetor.
Pilot system
The FLATCR carburetor is manufac-
tured with a pilot screw. The pilot
screw adjustment ranges from fully
closed throttle to 1/4 open throttle.
1Jet needle
2Pilot air jet
3Needle jet
4Main jet
5Pilot jet
6Pilot screw
Effet des réglages sur l’ouverture du
papillon des gaz
ÈFermé
ÉComplètement ouvert
1Vis de ralenti/gicleur de ralenti
2Echancrure du papillon des gaz
3Aiguille
4Gicleur principal
Système principal
Le carburateur FLATCR est équipé d’un
gicleur principal primaire. Ce type de
gicleur principal convient parfaitement
aux motos de course car il garantit un
débit de carburant régulier, même à
pleine charge. Le gicleur principal et
l’aiguille permettent de régler le carbura-
teur.
Système de ralenti
Le carburateur FLATCR est muni d’une
vis de ralenti. La plage de réglage de la
vis de ralenti va de la fermeture com-
plète du papillon à une ouverture de 1/4.
1Aiguille
2Gicleur d’air de ralenti
3Gicleur d’aiguille
4Gicleur principal
5Gicleur de ralenti
6Vis de ralenti
REGLAGE
