3 - 66
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Bremshydraulik in folgenden
Fällen entlüften:
Die Anlage wurde zerlegt.
Ein Bremsschlauch wurde
gelöst oder erneuert.
Der Flüssigkeitsstand ist sehr
niedrig.
Die Bremse funktioniert nicht
einwandfrei.
Eine nicht korrekt durchgeführte
Entlüftung kann die Bremslei-
stung beeinträchtigen.
1. Demontieren:
Vorratsbehälter-Deckel
Membran
Schwimmer (Vorderradbremse)
Protektor (Hinterradbremse)
2. Ablassen:
Bremsflüssigkeit
ÈVorn
ÉHinten
Arbeitsvorgang für die Entlüf-
tung:
a. Den Vorratsbehälter mit der
empfohlenen Bremsflüssigkeit
auffüllen.
b. Die Membran einsetzen. Dar-
auf achten, daß keine Flüssig-
keit verschüttet wird und daß
der Vorratsbehälter nicht über-
läuft.
c. Einen durchsichtigen Kunst-
stoffschlauch
2 fest an der
Bremssattel-Entlüftungs-
schraube
1 anschließen.
d. Das freie Schlauchende in
einen Auffangbehälter führen.
e. Den Bremshebel mehrmals
langsam betätigen.
f. Den entsprechenden Brems-
hebel betätigen. Den Bremshe-
bel kräftig betätigen und in
dieser Stellung halten.
g. Die Entlüftungsschraube lok-
kern, woraufhin der Hebel sich
bis auf den Anschlag zubewegt.
h. Sobald der Hebel den
Anschlag erreicht hat, die Ent-
lüftungsschraube festziehen
und dann den Hebel loslassen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Die Schritte (e) bis (h) so lange
wiederholen, bis keine Luft-
bläschen mehr im Kunststoff-
schlauch zu sehen sind.
PARTE CICLISTICA
SPURGO ARIA SISTEMA
FRENANTE
AVVERTENZA
Spurgare il circuito dei freni se:
Il sistema è stato disassemblato.
Uno dei tubi del freno è stato allen-
tato o rimosso.
Il livello del liquido freni è molto
basso.
Il funzionamento del freno è difet-
toso.
Se non si spurga correttamente il
sistema frenante, può verificarsi una
pericolosa perdita di efficienza della
frenata.
1. Togliere:
Coperchio pompa del freno
Diaframma
Galleggiante serbatoio
(freno anteriore)
Protezione (freno posteriore)
2. Spurgare:
Liquido dei freni
È
Anteriore
É
Posteriore
Operazioni per lo spurgo dell’aria:
a. Aggiungere al serbatoio il liquido
freni corretto.
b. Installare il diaframma. Atten-
zione a non versare in alcun modo
il liquido o a non far traboccare il
liquido dal serbatoio.
c. Collegare strettamente il tubo di
plastica chiaro 2 alla vite di
spurgo della pinza 1.
d. Posizionare l’altra estremità del
tubo in un recipiente.
e. Azionare lentamente la leva o il
pedale del freno diverse volte.
f. Tirare la leva o premere il pedale.
Mantenere la leva o il pedale in
posizione.
g. Allentare la vite di spurgo e por-
tare la corsa della leva o del
pedale verso il limite.
h. Avvitare la vite di spurgo quando
si raggiunge il limite della leva o
del pedale, quindi rilasciare la
leva o il pedale.
T R..
Vite di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Ripetere le operazioni dalla (e)
alla (h) fino all’eliminazione delle
bolle d’aria dal sistema.
CHASIS
PURGA DE AIRE DEL SISTEMA
DE FRENOS
ADVERTENCIA
Debe purgar el sistema de frenos
si:
El sistema ha sido desmontado.
Se ha soltado o extraído un tubo
de freno.
El nivel de líquido de frenos está
muy bajo.
El freno funciona mal.
Si el sistema de frenos no se
purga de forma adecuada se
puede producir una peligrosa pér-
dida de rendimiento de los frenos.
1. Extraer:
Tapa de la bomba de freno
Diafragma
Flotador del depósito
(freno delantero)
Protector (freno trasero)
2. Purgar:
Líquido de frenos
ÈDelantero
ÉTrasero
Procedimiento de purga:
a. Añada líquido de frenos del
tipo adecuado al depósito.
b. Instale el diafragma. Evite
derramar líquido de frenos o
que rebose el depósito.
c. Acople firmemente el tubo de
plástico transparente
2 al tor-
nillo de purga de la pinza
1.
d. Coloque el otro extremo del
tubo en un recipiente.
e. Accione lentamente la maneta
o el pedal de freno varias
veces.
f. Apriete la maneta de freno o
pise el pedal. Mantenga la
maneta o el pedal en esa posi-
ción.
g. Afloje el tornillo de purga y deje
que la maneta o el pedal se
desplacen hasta su límite.
h. Apriete el tornillo de purga
cuando la maneta o el pedal
hayan llegado a su límite; en
ese momento suelte la maneta
o el pedal.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Repita los pasos (e) a (h) hasta
eliminar las burbujas de aire
del sistema.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 67
INSP
ADJ
3. Install:
Protector (rear brake)
Reservoir float (front brake)
Diaphragm
Brake master cylinder cap
EC362040FRONT BRAKE ADJUSTMENT
1. Check:
Brake lever position
a
2. Remove:
Brake lever cover
3. Adjust:
Brake lever position
4. Install:
Brake lever cover
NOTE:If bleeding is difficult, it may be
necessary to let the brake fluid sys-
tem stabilize for a few hours.
Repeat the bleeding procedure
when the tiny bubbles in the sys-
tem have disappeared.
j. Add brake fluid to the level line
on the reservoir.
WARNING
Check the operation of the brake
after bleeding the brake system.
Brake lever position a:
Standard
positionExtent of
adjustment
95 mm (3.74 in)76 ~ 97 mm
(2.99 ~ 3.82 in)
Brake lever position adjust-
ment steps:
Loosen the locknut
1.
Turn the adjusting bolt
2 until
the lever position
a is within
specified position.
Tighten the locknut.
T R..
Locknut:
5 Nm
(0.5 m  kg, 3.6 ft  lb)
CAUTION:
Be sure to tighten the locknut,
as it will cause poor brake per-
formance.
3. Monter:
Protection (frein arrière)
Flotteur du réservoir (frein avant)
Diaphragme
Couvercle de maître-cylindre de
frein
REGLAGE DU FREIN AVANT
1. Contrôler:
Position du levier de frein a
2. Déposer:
Couvercle du levier de frein
3. Régler:
Position du levier de frein
4. Monter:
Couvercle du levier de frein
N.B.:
Si la purge est difficile, il peut être
nécessaire de laisser le circuit du
liquide de frein se stabiliser pendant
quelques heures. Répéter la procédure
de purge quand les petites bulles d’air
ont disparu du circuit.
j. Ajouter du liquide de frein jusqu’à
la ligne de niveau du réservoir.
AVERTISSEMENT
Vérifier le fonctionnement du frein
après avoir purgé le circuit de frei-
nage.
Position du levier de frein
a:
Position standard Plage de réglage
95 mm (3,74 in)76 à 97 mm
(2,99 à 3,82 in)
Etapes du réglage de la position du
levier de frein:
Desserrer le contre-écrou 1.
Faire tourner le boulon de réglage
2 jusqu’à ce que la position du
levier a soit conforme aux spéci-
fications.
Serrer le contre-écrou.
T R..
Contre-écrou:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ATTENTION:
Veiller à bien serrer le contre-
écrou pour éviter toute baisse
d’efficacité du freinage.
CHASSIS
CHASSIS

INSP
ADJ
3 - 68
3. Montieren:
Protektor (Hinterradbremse)
Schwimmer (Vorderradbremse)
Membran
Vorratsbehälter-Deckel
VORDERRADBREMSE
EINSTELLEN
1. Kontrollieren:
Handbremshebel-Position
a
2. Demontieren:
Handbremshebel-Abdeckung
3. Einstellen:
Handbremshebel-Position
4. Montieren:
Handbremshebel-Abdeckung
HINWEIS:
Kann die Bremsanlage nicht zufrie-
denstellend entlüftet werden, sollte
die Flüssigkeit einige Stunden
ruhen. Den Entlüftungsvorgang
erst dann wieder aufnehmen, wenn
keine Luftbläschen mehr in der
Flüssigkeit erkennbar sind.
j. Den Vorratsbehälter bis zum
vorgeschriebenen Stand mit der
empfohlenen Bremsflüssigkeit
auffüllen.
WARNUNG
Nach dem Entlüften der hydrau-
lischen Anlage muß die Bremse
auf einwandfreie Funktion über-
prüft werden.
Handbremshebel-
Position a:
Normal-
einstellungEinstellbereich
95 mm (3,74 in)76–97 mm
(2,99–3,82 in)
Arbeitsvorgang für die Hand-
bremshebel-Position:
Die Sicherungsmutter
1 lokkern.
Die Einstellschraube
2 verdre-
hen, bis die Hebelposition
a im
Sollbereich ist.
Die Sicherungsmutter festziehen.
T R..
Sicherungsmutter:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ACHTUNG:
Die Sicherungsmutter muß vor-
schriftsmäßig festgezogen wer-
den, um eine Beeinträchtigung
der Bremsfunktion zu vermei-
den.
3. Installare:
Protezione (freno posteriore)
Galleggiante serbatoio
(freno anteriore)
Diaframma
Coperchio pompa del freno
REGOLAZIONE DEL FRENO
ANTERIORE
1. Controllare:
Posizione leva del freno a
2. Togliere:
Rivestimento leva del freno
3. Regolare:
Posizione leva del freno
4. Installare:
Rivestimento leva del freno
NOTA:
Se lo spurgo risulta difficoltoso,
potrebbe essere necessario lasciar
depositare il liquido dei freni per
alcune ore. Ripetere la procedura di
spurgo quando le bollicine nel sistema
sono scomparse.
j. Aggiungere liquido dei freni nel
serbatoio fino alla linea di livello.
AVVERTENZA
Controllare il funzionamento del
freno dopo lo spurgo del sistema fre-
nante.
Posizione leva del freno a:
Posizione
standard Punto di
regolazione
95 mm (3,74 in)76 ~ 97 mm
(2,99 ~ 3,82 in)
Operazioni per la regolazione della
posizione leva del freno:
Allentare il controdado 1.
Ruotare il bullone di regolazione
2 finché la posizione della leva a
rientri nella posizione indicata.
Serrare il controdado.
T R..
Controdado:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ATTENZIONE:
Assicurarsi di serrare il contro-
dado, poiché un controdado allen-
tato riduce l’efficienza della
frenata.
3. Instalar:
Protector (freno trasero)
Flotador del depósito
(freno delantero)
Diafragma
Tapa de la bomba de freno
AJUSTE DEL FRENO
DELANTERO
1. Comprobar:
Posición de la maneta de
freno
a
2. Extraer:
Tapa de la maneta de freno
3. Ajustar:
Posición de la maneta de freno
4. Instalar:
Tapa de la maneta de freno
NOTA:
Si la purga resulta difícil, puede ser
necesario dejar que el líquido de
frenos se estabilice durante unas
horas. Repita la operación de
purga cuando hayan desapare-
cido las pequeñas burbujas del sis-
tema.
j. Añada líquido de frenos hasta la
línea de nivel del depósito.
ADVERTENCIA
Después de purgar el sistema de
frenos, compruebe el funciona-
miento de estos.
Posición de la maneta
de freno a:
Posición
estándarAmplitud del
ajuste
95 mm (3,74 in)76 ~ 97 mm
(2,99 ~ 3,82 in)
Procedimiento de ajuste de la
posición de la maneta de freno:
Afloje la contratuerca
1.
Gire el tornillo de ajuste
2
hasta que la maneta
a se sitúe
en la posición especificada.
Apriete la contratuerca.
T R..
Contratuerca:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ATENCION:
No olvide apretar la contra-
tuerca, ya que de lo contrario
disminuirá el rendimiento del
freno.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 69
INSP
ADJ

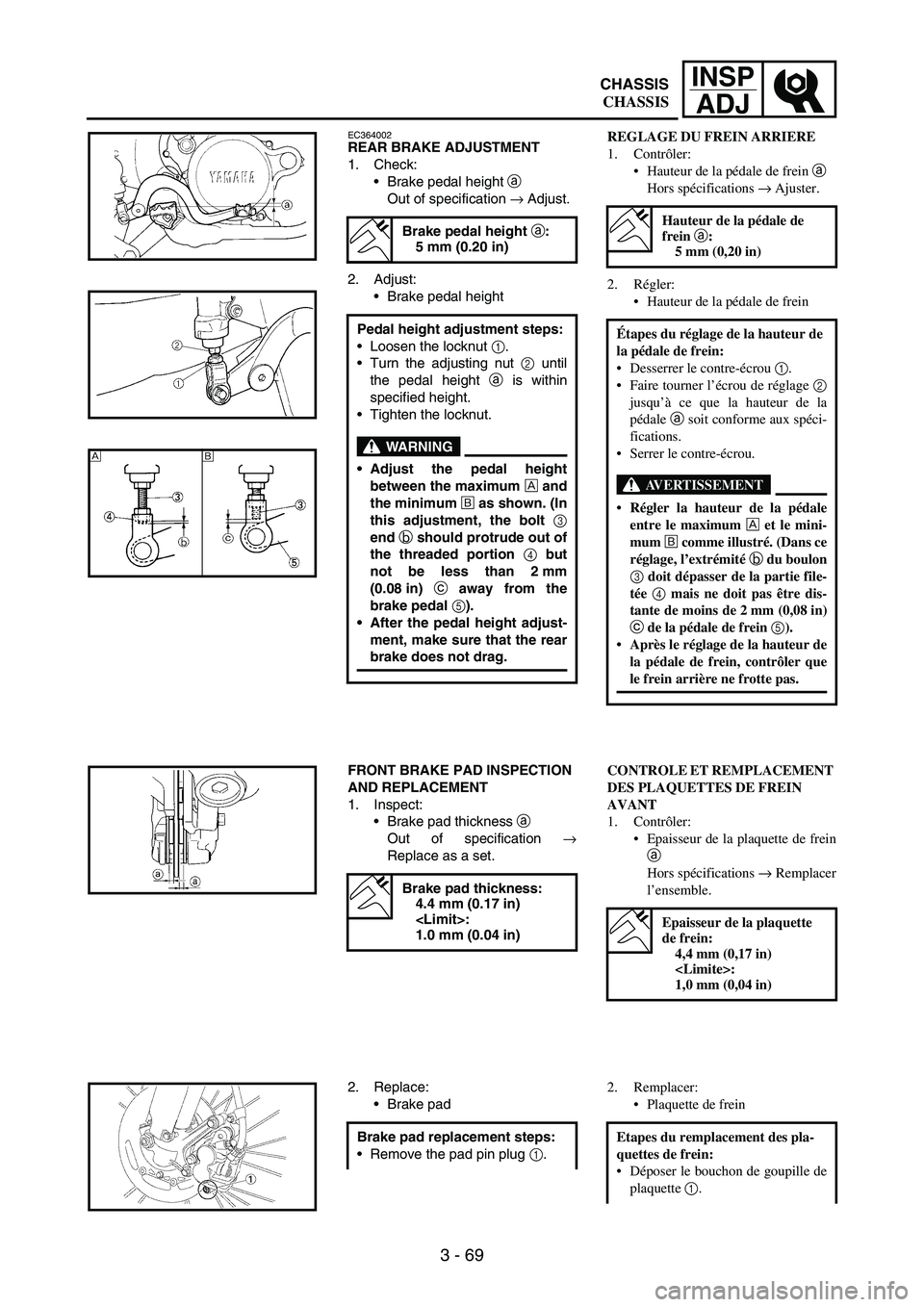

EC364002REAR BRAKE ADJUSTMENT
1. Check:
Brake pedal height
a
Out of specification
→ Adjust.
2. Adjust:
Brake pedal height
Brake pedal height a:
5 mm (0.20 in)
Pedal height adjustment steps:
Loosen the locknut
1.
Turn the adjusting nut
2 until
the pedal height
a is within
specified height.
Tighten the locknut.
WARNING
Adjust the pedal height
between the maximum È and
the minimum É as shown. (In
this adjustment, the bolt 3
end b should protrude out of
the threaded portion 4 but
not be less than 2 mm
(0.08 in) c away from the
brake pedal 5).
After the pedal height adjust-
ment, make sure that the rear
brake does not drag.
ÈÉ
FRONT BRAKE PAD INSPECTION
AND REPLACEMENT
1. Inspect:
Brake pad thickness
a
Out of specification
→
Replace as a set.
Brake pad thickness:
4.4 mm (0.17 in)
:
1.0 mm (0.04 in)
2. Replace:
Brake pad
Brake pad replacement steps:
Remove the pad pin plug
1.
REGLAGE DU FREIN ARRIERE
1. Contrôler:
Hauteur de la pédale de frein a
Hors spécifications → Ajuster.
2. Régler:
Hauteur de la pédale de frein
Hauteur de la pédale de
frein a:
5 mm (0,20 in)
Étapes du réglage de la hauteur de
la pédale de frein:
Desserrer le contre-écrou 1.
Faire tourner l’écrou de réglage 2
jusqu’à ce que la hauteur de la
pédale a soit conforme aux spéci-
fications.
Serrer le contre-écrou.
AVERTISSEMENT
Régler la hauteur de la pédale
entre le maximum È et le mini-
mum É comme illustré. (Dans ce
réglage, l’extrémité b du boulon
3 doit dépasser de la partie file-
tée 4 mais ne doit pas être dis-
tante de moins de 2 mm (0,08 in)
c de la pédale de frein 5).
Après le réglage de la hauteur de
la pédale de frein, contrôler que
le frein arrière ne frotte pas.
CONTROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
AVANT
1. Contrôler:
Epaisseur de la plaquette de frein
a
Hors spécifications → Remplacer
l’ensemble.
Epaisseur de la plaquette
de frein:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Remplacer:
Plaquette de frein
Etapes du remplacement des pla-
quettes de frein:
Déposer le bouchon de goupille de
plaquette 1.
CHASSIS
CHASSIS

INSP
ADJ
3 - 70
HINTERRADBREMSE
EINSTELLEN
1. Kontrollieren:
Fußbremshebel-Position
a
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Fußbremshebel-Position
VORDERRAD-SCHEIBENBREMS-
BELÄGE KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
Fußbremshebel-Position
a:
5 mm (0,20 in)
Arbeitsvorgang für die Fuß-
bremshebel-Position:
Die Sicherungsmutter
1 lokkern.
Die Einstellmutter
2 verdrehen,
bis die Hebelposition
a im Soll-
bereich ist.
Die Sicherungsmutter festziehen.
WARNUNG
Die Fußbremshebel-Position,
wie abgebildet, zwischen dem
Maximum È und dem Mini-
mum É einstellen. (Bei die-
ser Einstellung darauf achten,
daß das Ende b der Schraube
3 am Gewinde 4 herausragt,
wobei der Abstand c zum
Bremshebel 5) 2 mm (0,08 in)
nicht unterschreiten sollte.)
Nach dem Einstellen der Fuß-
bremshebel-Position muß
überprüft werden, ob die
Bremse nicht schleift.
Scheibenbremsbelag-
Stärke:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Erneuern:
Scheibenbremsbelag
Ersatzvorgang für den Schei-
benbremsbelag:
Die Bremsbelag-Haltestift-
Abdeckung
1 demontieren.
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare:
Altezza pedale del freno a
Non conforme alle specifiche →
Regolare.
2. Regolare:
Altezza pedale del freno
Altezza pedale del freno a:
5 mm (0,20 in)
Operazioni per la regolazione
dell’altezza pedale del freno:
Allentare il controdado 1.
Ruotare il dado di regolazione 2
finché l’altezza del pedale a rien-
tri nell’altezza indicata.
Serrare il controdado.
AVVERTENZA
Regolare l’altezza del pedale ad
un livello compreso tra il mas-
simo È e il minimo É come
indicato. (Per questa regola-
zione, l’estremità 3 del bullone
b deve sporgere oltre dalla
porzione avvitata 4 non meno
di 2 mm (0,08 in) c dal pedale
del freno 5).
Dopo la regolazione dell’altezza
del pedale, assicurarsi che il
freno posteriore non sia rigido.
CONTROLLO E SOSTITUZIONE
DELLA PASTIGLIA DEL FRENO
ANTERIORE
1. Controllare:
Spessore pastiglia del freno a
Non conforme alle specifiche →
Sostituire in blocco.
Spessore pastiglia del
freno:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Sostituire:
Pastiglia del freno
Operazione per la sostituzione
delle pastiglie del freno:
Togliere il tappo del perno pasti-
glia 1.
AJUSTE DEL FRENO TRASERO
1. Comprobar:
Altura del pedal de freno
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Altura del pedal de freno
Altura del pedal de freno
a:
5 mm (0,20 in)
Procedimiento de ajuste de la
altura del pedal:
Afloje la contratuerca
1.
Gire la tuerca de ajuste
2
hasta que el pedal
a tenga la
altura especificada.
Apriete la contratuerca.
ADVERTENCIA
Ajuste la altura del pedal
entre el máximo È y el
mínimo É como se muestra.
(En este ajuste, el extremo b
del tornillo 3 debe sobresalir
de la parte fileteada 4 pero
no debe separarse menos de
2mm (0,08in) c del pedal de
freno 5).
Después de ajustar la altura
del pedal, verifique que el
freno trasero no arrastre.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Comprobar:
Espesor de las pastillas de
freno
a
Fuera del valor especificado
→ Cambiar el conjunto de
pastillas.
Espesor de las pastillas
de freno:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Cambiar:
Pastillas de freno
Procedimiento de cambio de
las pastillas de freno:
Extraiga el tapón del pasador
de la pastilla
1.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 71
INSP
ADJ
Loosen the pad pin
2.
Remove the brake caliper
3
from the front fork.
Remove the pad pin and brake
pads
4.
Connect the transparent hose
5 to the bleed screw
6 and
place the suitable container
under its end.
Loosen the bleed screw and
push the brake caliper piston in.
CAUTION:
Do not reuse the drained brake
fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm
(0.6 m  kg, 4.3 ft  lb)
Install the brake pads
7 and
pad pin.
NOTE:Install the brake pads with their
projections
a into the brake
caliper recesses
b.
Temporarily tighten the pad pin
at this point.
Install the brake caliper
8 and
tighten the pad pin
9.
T R..
Bolt (brake caliper):
23 Nm
(2.3 m  kg, 17 ft  lb)
Pad pin:
18 Nm
(1.8 m  kg, 13 ft  lb)
Install the pad pin plug
0.
T R..
Pad pin plug:
3 Nm
(0.3 m  kg, 2.2 ft  lb)
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID
LEVEL INSPECTION” section.Desserrer la goupille de plaquette
2.
Déposer l’étrier de frein 3 de la
fourche.
Déposer la goupille de plaquette et
les plaquettes de frein 4.
Raccorder le tuyau transparent 5 à
la vis de purge 6 et placer un réci-
pient adéquat sous son extrémité.
Desserrer la vis de purge et enfon-
cer le piston de l’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Resserrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Monter les plaquettes de frein 7 et
la goupille de plaquette.
N.B.:
Monter les plaquettes de frein en
insérant leurs ergots a dans les
gorges des étriers de freins b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein 8 et serrer
la goupille de plaquette 9.
T R..
Boulon (étrier de frein):
23 Nm
(2,3 m  kg, 17 ft  lb)
Goupille de plaquette:
18 Nm
(1,8 m  kg, 13 ft  lb)
Monter le bouchon de goupille de
plaquette 0.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Contrôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
CHASSIS
CHASSIS

INSP
ADJ
3 - 72

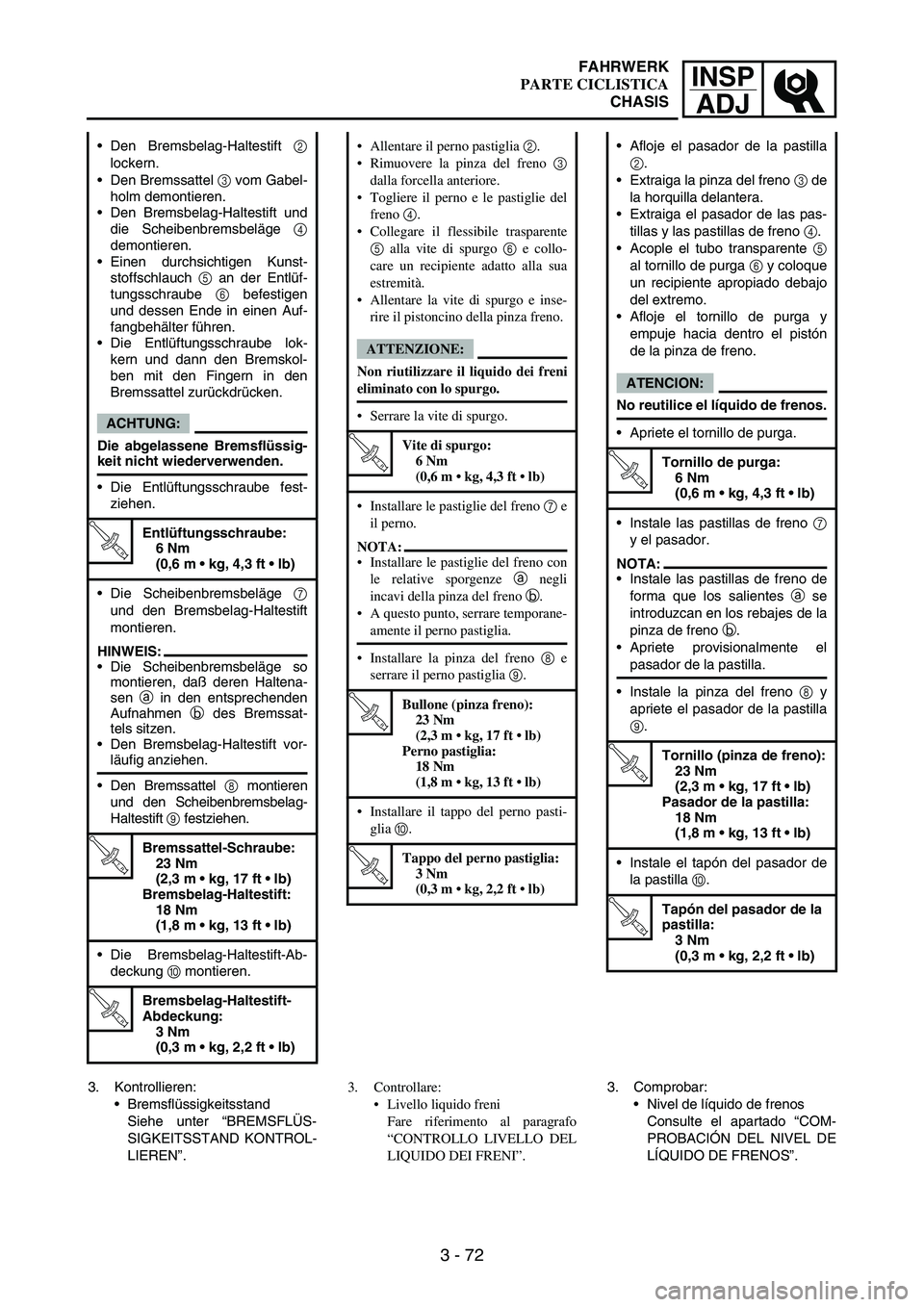

Den Bremsbelag-Haltestift
2
lockern.
Den Bremssattel
3 vom Gabel-
holm demontieren.
Den Bremsbelag-Haltestift und
die Scheibenbremsbeläge
4
demontieren.
Einen durchsichtigen Kunst-
stoffschlauch
5 an der Entlüf-
tungsschraube
6 befestigen
und dessen Ende in einen Auf-
fangbehälter führen.
Die Entlüftungsschraube lok-
kern und dann den Bremskol-
ben mit den Fingern in den
Bremssattel zurückdrücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Die Entlüftungsschraube fest-
ziehen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Die Scheibenbremsbeläge
7
und den Bremsbelag-Haltestift
montieren.
HINWEIS:
Die Scheibenbremsbeläge so
montieren, daß deren Haltena-
sen
a in den entsprechenden
Aufnahmen
b des Bremssat-
tels sitzen.
Den Bremsbelag-Haltestift vor-
läufig anziehen.
Den Bremssattel
8 montieren
und den Scheibenbremsbelag-
Haltestift
9 festziehen.
T R..
Bremssattel-Schraube:
23 Nm
(2,3 m  kg, 17 ft  lb)
Bremsbelag-Haltestift:
18 Nm
(1,8 m  kg, 13 ft  lb)
Die Bremsbelag-Haltestift-Ab-
deckung
0 montieren.
T R..
Bremsbelag-Haltestift-
Abdeckung:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.Allentare il perno pastiglia 2.
Rimuovere la pinza del freno 3
dalla forcella anteriore.
Togliere il perno e le pastiglie del
freno 4.
Collegare il flessibile trasparente
5 alla vite di spurgo 6 e collo-
care un recipiente adatto alla sua
estremità.
Allentare la vite di spurgo e inse-
rire il pistoncino della pinza freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
Serrare la vite di spurgo.
T R..
Vite di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Installare le pastiglie del freno 7 e
il perno.
NOTA:
Installare le pastiglie del freno con
le relative sporgenze a negli
incavi della pinza del freno b.
A questo punto, serrare temporane-
amente il perno pastiglia.
Installare la pinza del freno 8 e
serrare il perno pastiglia 9.
T R..
Bullone (pinza freno):
23 Nm
(2,3 m  kg, 17 ft  lb)
Perno pastiglia:
18 Nm
(1,8 m  kg, 13 ft  lb)
Installare il tappo del perno pasti-
glia 0.
T R..
Tappo del perno pastiglia:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Controllare:
Livello liquido freni
Fare riferimento al paragrafo
“CONTROLLO LIVELLO DEL
LIQUIDO DEI FRENI”.Afloje el pasador de la pastilla
2.
Extraiga la pinza del freno
3 de
la horquilla delantera.
Extraiga el pasador de las pas-
tillas y las pastillas de freno
4.
Acople el tubo transparente
5
al tornillo de purga
6 y coloque
un recipiente apropiado debajo
del extremo.
Afloje el tornillo de purga y
empuje hacia dentro el pistón
de la pinza de freno.
ATENCION:
No reutilice el líquido de frenos.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Instale las pastillas de freno
7
y el pasador.
NOTA:
Instale las pastillas de freno de
forma que los salientes
a se
introduzcan en los rebajes de la
pinza de freno
b.
Apriete provisionalmente el
pasador de la pastilla.
Instale la pinza del freno
8 y
apriete el pasador de la pastilla
9.
T R..
Tornillo (pinza de freno):
23 Nm
(2,3 m  kg, 17 ft  lb)
Pasador de la pastilla:
18 Nm
(1,8 m  kg, 13 ft  lb)
Instale el tapón del pasador de
la pastilla
0.
T R..
Tapón del pasador de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Comprobar:
Nivel de líquido de frenos
Consulte el apartado “COM-
PROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 73
INSP
ADJ
4. Check:
Brake lever operation
A softy or spongy feeling
→
Bleed brake system.
Refer to “BRAKE SYSTEM
AIR BLEEDING” section.
REAR BRAKE PAD INSPECTION
AND REPLACEMENT
1. Inspect:
Brake pad thickness
a
Out of specification
→
Replace as a set.
Brake pad thickness:
6.4 mm (0.25 in)
:
1.0 mm (0.04 in)
2. Replace:
Brake pad
Brake pad replacement steps:
Remove the protector
1 and
pad pin plug
2.
Loosen the pad pin
3.
Remove the rear wheel
4 and
brake caliper
5.
Refer to “FRONT WHEEL AND
REAR WHEEL” section in the
CHAPTER 5.
Remove the pad pin
6 and
brake pads
7.
Connect the transparent hose
8 to the bleed screw
9 and
place the suitable container
under its end.
Loosen the bleed screw and
push the brake caliper piston in.
CAUTION:
Do not reuse the drained brake
fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm
(0.6 m  kg, 4.3 ft  lb)
4. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE”.
CONTROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Contrôler:
Epaisseur des plaquettes de freins
a
Hors spécifications → Remplacer
l’ensemble.
Epaisseur de la plaquette
de frein:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Remplacer:
Plaquette de frein
Etapes du remplacement des pla-
quettes de frein:
Déposer la protection 1 et le bou-
chon de goupille de plaquette 2.
Desserrer la goupille de plaquette
3.
Déposer la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
Déposer la goupille de plaquette 6
et les plaquettes de frein 7.
Raccorder le tuyau transparent 8 à
la vis de purge 9 et placer un réci-
pient adéquat sous son extrémité.
Desserrer la vis de purge et enfon-
cer le piston de l’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Resserrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
CHASSIS
CHASSIS
