2005 YAMAHA WR 250F Owners Manual

5 - 100
CHAS
5. Montieren:
Gaszüge
1
(an der Führung
2)
HINWEIS:
Die Gaszug-Enden und Seilzug-Füh-
rung mit Lithiumseifenfett bestrei-
chen.
6. Montieren:
Gaszug-Abdeckung
1
Schraube (Gaszug-Abdek-
kung)
2
WARNUNG
Nach dem Festziehen der Schrau-
ben sicherstellen, daß der Gas-
drehgriff 3 sich leichtgängig
bewegt. Anderenfalls die Schrau-
ben nachziehen bzw. lockern.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Montieren:
Gaszuggehäuse-Abdeckung
1
Schutzabdeckung (Gaszug-
Abdeckung)
2
8. Montieren:
Starterschalter
1
Hauptbremszylinder
2
Hauptbremszylinder-Halte-
rung
3
Schraube (Hauptbremszylin-
der-Halterung)
4
Klemme
5
HINWEIS:
Der Starterschalter und die Haupt-
bremszylinder-Halterung sind ent-
sprechend den abgebildeten
Maßen zu montieren.
Die Halterung so einbauen, daß
die Pfeilmarkierung
a nach oben
gerichtet ist.
Zunächst die obere und dann die
untere Schraube der Hauptbrems-
zylinder-Halterung vorschriftsmä-
ßig festziehen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
5. Installare:
Cavi acceleratore 1
Alla guida tubo 2.
NOTA:
Applicare il grasso a base di sapone di
litio sull’estremità del cavo acceleratore
e sulla porzione di avvolgimento del
cavo della guida tubo
6. Installare:
Copertura cavo acceleratore 1
Vite (copertura cavo acceleratore)
2
AVVERTENZA
Dopo aver serrato le viti, controllare
che la manopola acceleratore 3 si
muova in modo uniforme. Se si muove
con difficoltà, serrare nuovamente i
bulloni per la regolazione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Installare:
Rivestimento copertura manopola
1
Rivestimento (copertura cavo
acceleratore) 2
8. Installare:
Interruttore dell’avviamento 1
Pompa del freno 2
Staffa pompa del freno 3
Bullone (staffa pompa del freno)
4
Morsetto 5
NOTA:
Installare l’interruttore dell’avvia-
mento e la staffa della pompa del
freno in base alle dimensioni indicate.
Installare la staffa in modo che la frec-
cia a sia rivolta verso l’alto.
Serrare prima il bullone sul lato supe-
riore della staffa della pompa del
freno, quindi quello sul lato inferiore.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
5. Instalar:
Cables del acelerador
1
A la guía de tubo
2.
NOTA:
Aplique grasa de jabón de litio al
extremo del cable del acelerador y a
la parte enrollada del cable de la
guía de tubo.
6. Instalar:
Cubierta del cable del acelera-
dor
1
Tornillo (cubierta del cable del
acelerador)
2
ADVERTENCIA
Después de apretar los tornillos
compruebe que el puño del acele-
rador 3 se mueva con suavidad.
Si no es así, vuelva a apretar los
tornillos para ajustarlo.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Instalar:
Cubierta de la tapa del puño
1
Cubierta (tapa del cable del
acelerador)
2
8. Instalar:
Interruptor de arranque
1
Bomba de freno
2
Soporte de la bomba de freno
3
Tornillo (soporte de la bomba
de freno)
4
Brida
5
NOTA:
El interruptor de arranque y el
soporte de la bomba de freno se
deben montar de acuerdo con las
dimensiones que se muestran.
Instale el soporte de forma que la
flecha
a esté orientada hacia
arriba.
Apriete primero el tornillo de la
parte superior del soporte de la
bomba de freno y luego el de la
parte inferior.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
LENKER
MANUBRIO
MANILLAR

5 - 101
CHASHANDLEBAR
9. Install:
Engine stop switch
1
Clutch lever holder
2
Bolt (clutch lever holder)
3
Hot starter lever holder
4
Bolt
(hot starter lever holder)
5
Clamp
6
NOTE:The engine stop switch, clutch
lever holder and clamp should be
installed according to the dimen-
sions shown.
Pass the engine stop switch lead in
the middle of the clutch lever
holder.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
10. Install:
Clutch cable
1
Hot starter cable
2
NOTE:Apply the lithium soap base grease
on the clutch cable end and hot
starter cable end.
11. Adjust:
Clutch lever free play
Refer to “CLUTCH ADJUST-
MENT” section in the CHAP-
TER 3.
Hot starter lever free play
Refer to “HOT STARTER
LEVER ADJUSTMENT” sec-
tion in the CHAPTER 3.
12. Fasten the hot starter cable
1
and clutch cable
2 with a clamp
3.
1
2
3
13. Insert the end of the fuel
breather hose
1 into the hole in
the steering stem cap
2.
2
1
9. Monter:
Coupe-circuit du moteur 1
Support du levier d’embrayage
2
Boulon (support du levier
d’embrayage) 3
Support du levier de démarrage à
chaud 4
Boulon
(support du levier de démarrage à
chaud) 5
Collier 6
N.B.:
Monter le coupe-circuit du moteur, le
support du levier d’embrayage et le
collier en respectant les dimensions
indiquées.
Faire passer le fil du coupe-circuit du
moteur au milieu du support du levier
d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Monter:
Câble d’embrayage 1
Câble de démarrage à chaud 2
N.B.:
Appliquer de la graisse à savon de lithium
sur les extrémités du câble d’embrayage
et du câble de démarrage à chaud.
11. Régler:
Jeu du levier d’embrayage
Se reporter à la section “REGLAGE
DE L’EMBRAYAGE” au CHAPI-
TRE 3.
Jeu du levier de démarrage à
chaud
Se reporter à la section
“REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD” au
CHAPITRE 3.
12. Fixer le câble de démarrage à chaud
1 et le câble d’embrayage 2 à
l’aide d’un collier 3.
13. Introduire l’extrémité de la durit de
mise à l’air du réservoir de carbu-
rant 1 dans le trou du capuchon de
la colonne de direction 2.
GUIDON

5 - 102
CHAS
9. Montieren:
Motorstoppschalter
1
Kupplungshebel-Halterung
2
Schraube (Kupplungshebel-
Halterung)
3
Warmstarthebel-Halterung
4
Schraube
(Warmstarthebel-Halterung)
5
Klemme
6
HINWEIS:
Der Motorstoppschalter, die Kupp-
lungshebel-Halterung und die
Klemme sind entsprechend den
abgebildeten Maßen zu montieren.
Das Motorstoppschalter-Kabel
durch die Mitte der Kupplungshe-
bel-Halterung führen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Montieren:
Kupplungszug
1
Warmstartzug
2
HINWEIS:
Die Kupplungszug- und Warmstart-
zug-Enden mit Lithiumseifenfett
bestreichen.
11. Einstellen:
Kupplungshebel-Spiel
Siehe unter “KUPPLUNG EIN-
STELLEN” in KAPITEL 3.
Warmstarthebel-Spiel
Siehe unter “WARMSTART-
HEBEL EINSTELLEN” in
KAPITEL 3.
12. Den Warmstartzug
1 und den
Kupplungszug
2 festklemmen
3.
13. Des Ende des Kraftstofftank-
Belüftungsschlauchs
1 durch
die Bohrung in der Lenkkopf-
Abdeckung
2 stecken.9. Installare:
Interruttore di arresto motore 1
Supporto della leva della frizione
2
Bullone (supporto della leva della
frizione) 3
Supporto leva starter per partenze
a caldo 4
Bullone
(supporto leva starter per partenze
a caldo) 5
Morsetto 6
NOTA:
Installare l’interruttore di arresto
motore, il supporto della leva della fri-
zione e il morsetto in base alle dimen-
sioni indicate.
Far passare il cavo dell’interruttore di
arresto motore al centro del supporto
della leva della frizione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Installare:
Cavo della frizione 1
Cavo starter per partenze a caldo
2
NOTA:
Applicare il grasso a base di sapone di
litio sull’estremità del cavo della frizione
e del cavo starter per partenze a caldo.
11. Regolare:
Gioco della leva della frizione
Fare riferimento al paragrafo
“REGOLAZIONE FRIZIONE”
nel CAPITOLO 3.
Gioco della leva starter per par-
tenze a caldo
Fare riferimento al paragrafo
“REGOLAZIONE LEVA STAR-
TER PER PARTENZE A
CALDO” nel CAPITOLO 3.
12. Fissare il cavo starter per partenze a
caldo 1 e il cavo della frizione 2
con un morsetto 3.
13. Inserire l’estremità del flessibile di
sfiato carburante 1 nel foro del
rivestimento del fusto dello sterzo
2.9. Instalar:
Interruptor de paro del motor
1
Soporte de la maneta de
embrague
2
Tornillo (soporte de la maneta
de embrague)
3
Soporte del mando de arran-
que en caliente
4
Tornillo
(soporte del mando de arran-
que en caliente)
5
Brida
6
NOTA:
El interruptor de paro del motor, el
soporte de la maneta de embrague
y la brida se deben montar de
acuerdo con las dimensiones que
se muestran.
Pase el cable del interruptor de
paro del motor en medio del
soporte de la maneta de embra-
gue.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Instalar:
Cable de embrague
1
Cable del arranque en caliente
2
NOTA:
Aplique grasa de jabón de litio al
extremo del cable de embrague y al
extremo del cable del arranque en
caliente.
11. Ajustar:
Holgura de la maneta de
embrague
Consulte el apartado
“AJUSTE DEL EMBRAGUE”
del CAPÍTULO 3.
Holgura del mando de arran-
que en caliente
Consulte el apartado
“AJUSTE DEL MANDO DE
ARRANQUE EN CALIENTE”
del CAPÍTULO 3.
12. Sujete el cable del arranque en
caliente
1 y el cable de embra-
gue
2 con una abrazadera
3.
13. Introduzca el extremo del tubo
respiradero del depósito de com-
bustible
1 por el orificio de la
tapa del vástago de la dirección
2.
LENKER
MANUBRIO
MANILLAR

5 - 103
CHASSTEERING
EC560000
STEERING
Extent of removal:
1 Lower bracket removal
2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Headlight
Handlebar Refer to “HANDLEBAR” section.
Front brake hose guide
Front fender
1 Coupler bracket 1
2 Trip meter 1
3 Main switch 1 Disconnect the main switch lead.
4 Steering stem cap 1
5 Steering stem nut 1
6 Front fork 2 Refer to “FRONT FORK” section.
7 Upper bracket 1
8 Steering ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
9 Lower bracket 1
12

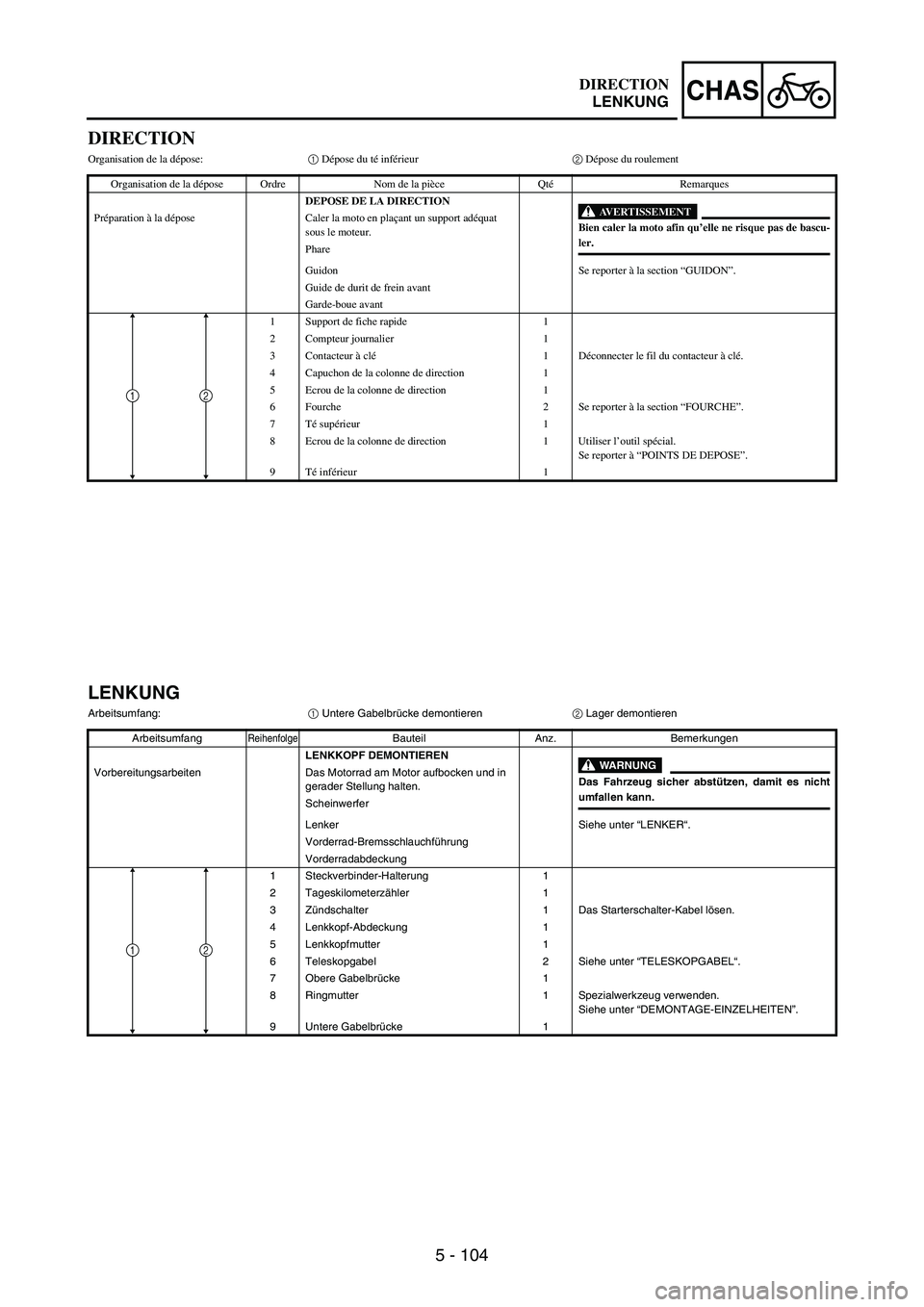

5 - 104
CHAS
DIRECTION
Organisation de la dépose:1 Dépose du té inférieur2 Dépose du roulement
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA DIRECTION
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-
ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Phare
Guidon Se reporter à la section “GUIDON”.
Guide de durit de frein avant
Garde-boue avant
1 Support de fiche rapide 1
2 Compteur journalier 1
3 Contacteur à clé1Déconnecter le fil du contacteur à clé.
4 Capuchon de la colonne de direction 1
5 Ecrou de la colonne de direction 1
6 Fourche 2 Se reporter à la section “FOURCHE”.
7Té supérieur 1
8 Ecrou de la colonne de direction 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
9Té inférieur 1
12
LENKUNG
Arbeitsumfang:
1 Untere Gabelbrücke demontieren
2 Lager demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
LENKKOPF DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nicht
umfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbocken und in
gerader Stellung halten.
Scheinwerfer
Lenker Siehe unter “LENKER“.
Vorderrad-Bremsschlauchführung
Vorderradabdeckung
1 Steckverbinder-Halterung 1
2 Tageskilometerzähler 1
3Zündschalter 1 Das Starterschalter-Kabel lösen.
4 Lenkkopf-Abdeckung 1
5 Lenkkopfmutter 1
6 Teleskopgabel 2 Siehe unter “TELESKOPGABEL“.
7Obere Gabelbrücke 1
8 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”.
9 Untere Gabelbrücke 1
12
DIRECTION
LENKUNG

5 - 105
CHAS
STERZO
Estensione della rimozione:1 Rimozione staffa inferiore2 Rimozione cuscinetto
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE STERZO
AVVERTENZA
Sostenere saldamente la macchina in modo che non cisia il rischio che si rovesci. Preparazione per la rimozione Sostenere la macchina ponendo un apposito
cavalletto sotto il motore.
Faro
Manubrio Fare riferimento al paragrafo “MANUBRIO”.
Guida tubo freno anteriore
Parafango anteriore
1 Staffa dell’accoppiatore 1
2 Contachilometri parziale 1
3 Interruttore di accensione 1 Scollegare il cavo interruttore di accensione.
4 Rivestimento fusto dello sterzo 1
5 Dado fusto dello sterzo 1
6 Forcella anteriore 2 Fare riferimento al paragrafo “FORCELLA
ANTERIORE”.
7 Staffa superiore 1
8 Ghiera sterzo 1 Utilizzare l’attrezzo speciale.
Fare riferimento a “PUNTI DI RIMOZIONE”.
9 Staffa inferiore 1
12
STERZO

5 - 106
CHAS
DIRECCIÓN
Extensión del desmontaje:
1 Desmontaje del soporte inferior
2 Extracción del cojinete
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA DIRECCIÓN
ADVERTENCIA
Sujete firmemente la máquina de forma que no
exista riesgo de que se caiga. Preparación para el
desmontajeSujete la máquina colocando un soporte
adecuado debajo del motor.
Faro
Manillar Consulte el apartado “MANILLAR”.
Guía del tubo del freno delantero
Guardabarros delantero
1 Soporte del acoplador 1
2 Cuentakilómetros parcial 1
3 Interruptor principal 1 Desconecte el cable del interruptor principal.
4 Tapa del vástago de la dirección1
5 Tuerca del vástago de la dirección1
6 Horquilla delantera 2 Consulte el apartado “HORQUILLA DELANTERA”.
7 Soporte superior 1
8 Tuerca anular de la dirección 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE
DESMONTAJE”.
9 Soporte inferior 1
12
DIRECCIÓN

5 - 107
CHASSTEERING
Extent of removal Order Part name Q’ty Remarks
10 Bearing race cover 1
11 Upper bearing 1
12 Lower bearing 1
Refer to “REMOVAL POINTS”.
13 Bearing race 2
2
