2005 YAMAHA WR 250F Owners Manual

5 - 140
CHAS
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’AMORTISSEUR ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-
ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Selle, bande de fixation et caches latéraux Se reporter à la section “SELLE, RESERVOIR DE
CARBURANT ET CACHES LATERAUX” au
CHAPITRE 4.
Couvercle du boîtier de filtre à air Se reporter à la section “NETTOYAGE DU FILTRE A
AIR” au CHAPITRE 3.
Silencieux Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX” au CHAPITRE 4.
Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au CHAPITRE 3.
Durit de mise à l’air du vase d’expansion Débrancher du côté vase d’expansion.
Durit du vase d’expansion Débrancher du côté vase d’expansion.
Batterie Se reporter à la section “CONTROLE ET CHARGE DE
LA BATTERIE” au CHAPITRE 3.
Remplacer la fiche rapide du relais de
démarreur.
Fil du démarreur Déconnecter du côté du relais de démarreur.
FEDERBEIN
Arbeitsumfang:
1 Federbein demontieren
2 Federbein zerlegen
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
FEDERBEIN DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nicht
umfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbocken und in
gerader Stellung halten.
Sitzbank, Haltegummi und
SeitenabdeckungenSiehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in KAPITEL 4.
Luftfilter-Gehäusedeckel Siehe unter “LUFTFILTER REINIGEN” in KAPITEL
3.
Schalldämpfer Siehe unter “AUSPUFFKRÜMMER UND
SCHALLDÄMPFER” in KAPITEL 4.
Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Ausgleichsbehälter-Entlüftungsschlauch Ausgleichsbehälterseitig lösen.
Ausgleichsbehälter-Schlauch Ausgleichsbehälterseitig lösen.
Batterie Siehe unter “BATTERIE KONTROLLIEREN UND
LADEN” in KAPITEL 3.
Den Starter-Relais-Steckverbinder lösen.
Starter-Kabel Relaisseitig lösen.
AMORTISSEUR ARRIERE
FEDERBEIN

5 - 141
CHAS
AMMORTIZZATORE POSTERIORE
Estensione della rimozione:1 Rimozione ammortizzatore posteriore2 Disassemblaggio ammortizzatore posteriore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE AMMORTIZZATORE
POSTERIORE
AVVERTENZA
Sostenere saldamente la macchina in modo che non cisia il rischio che si rovesci. Preparazione per la rimozione Sostenere la macchina ponendo un apposito
cavalletto sotto il motore.
Sella, nastro di montaggio e fianchetti Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI” nel CAPITOLO 4.
Coperchio della scatola filtro aria Fare riferimento al paragrafo “PULIZIA DEL FILTRO
ARIA” nel CAPITOLO 3.
Silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE” nel CAPITOLO 4.
Scaricare il refrigerante. Fare riferimento al paragrafo “SOSTITUZIONE DEL
REFRIGERANTE” nel CAPITOLO 3.
Flessibile di sfiato del serbatoio del refrigerante Scollegare dal lato del serbatoio del refrigerante.
Flessibile del serbatoio del refrigerante Scollegare dal lato del serbatoio del refrigerante.
Batteria Fare riferimento al paragrafo “CONTROLLO E CARICA
DELLA BATTERIA” nel CAPITOLO 3.
Scollegare l’accoppiatore del relè del motorino
di avviamento.
Cavo motorino di avviamento Scollegare dal lato del relè del motorino di avviamento.
AMMORTIZZATORE POSTERIORE

5 - 142
CHAS
AMORTIGUADOR TRASERO
Extensión del desmontaje:
1 Desmontaje del amortiguador trasero
2 Desarmado del amortiguador trasero
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL AMORTIGUADOR
TRASERO
ADVERTENCIA
Sujete firmemente la máquina de forma que no
exista riesgo de que se caiga. Preparación para el
desmontajeSujete la máquina colocando un soporte
adecuado debajo del motor.
Sillín, banda de sujeción y cubiertas
lateralesConsulte el apartado “SILLÍN, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES” del
CAPÍTULO 4.
Tapa de la carcasa del filtro de aire Consulte el apartado “LIMPIEZA DEL FILTRO DE
AIRE” del CAPÍTULO 3.
Silenciador Consulte el apartado “TUBO DE ESCAPE Y
SILENCIADOR” del CAPÍTULO 4.
Vacíe el refrigerante. Consulte el apartado “CAMBIO DEL
REFRIGERANTE” del CAPÍTULO 3.
Tubo respiradero del depósito de
refrigeranteDesconéctelo en el lado del depósito de
refrigerante.
Tubo del depósito de refrigerante Desconéctelo en el lado del depósito de
refrigerante.
Batería Consulte el apartado “COMPROBACIÓN Y CARGA
DE LA BATERÍA” del CAPÍTULO 3.
Desconecte el acoplador del relé de
arranque.
Cable del motor de arranque Desconéctelo del lado del relé de arranque.
AMORTIGUADOR TRASERO

5 - 143
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
1 Locking tie 3
2 Taillight coupler 1
3 Starting circuit cut-off relay coupler 1
4 Plastic band 2
5 Clamp (air filter joint) 1 Only loosening.
6 Rear frame 1
7 Bolt (rear shock absorber-relay arm) 1 Hold the swingarm.
8 Bolt (rear shock absorber-frame) 1
9 Rear shock absorber 1
10 Locknut 1
Only loosening.
11 Adjuster 1
12 Lower spring guide 1
13 Upper spring guide 1
14 Spring (rear shock absorber) 1
15 Bearing 2 Refer to “REMOVAL POINTS”.
1
2

5 - 144
CHAS
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
1 Collier 3
2 Fiche rapide du feu arrière 1
3 Fiche rapide du relais de coupe-circuit de
démarrage1
4 Collier réutilisable 2
5 Collier (raccord du filtre à air) 1 Desserrer uniquement.
6 Cadre arrière 1
7 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
8 Boulon (amortisseur arrière - cadre) 1
9 Amortisseur arrière 1
10 Contre-écrou 1
Desserrer uniquement.
11 Dispositif de réglage 1
12 Guide de ressort inférieur 1
13 Guide de ressort supérieur 1
14 Ressort (amortisseur arrière) 1
15 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
1
2
ArbeitsumfangReihenfolgeBauteil Anz. Bemerkungen
1 Kabelbinder 3
2Rücklicht-Steckverbinder 1
3Anlaßsperrelais-Steckverbinder 1
4 Kunststoffbinder 2
5 Schlauchschelle (Vergasereinlaß-
Anschluß)1 Lediglich lockern.
6 Rahmenheck 1
7 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge festhalten.
8 Schraube (Federbein und Rahmen) 1
9 Federbein 1
10 Sicherungsmutter 1
Lediglich lockern.
11 Federvorspannring 1
12 Federführung unten 1
13 Federführung oben 1
14 Feder (Federbein) 1
15 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
AMORTISSEUR ARRIERE
FEDERBEIN

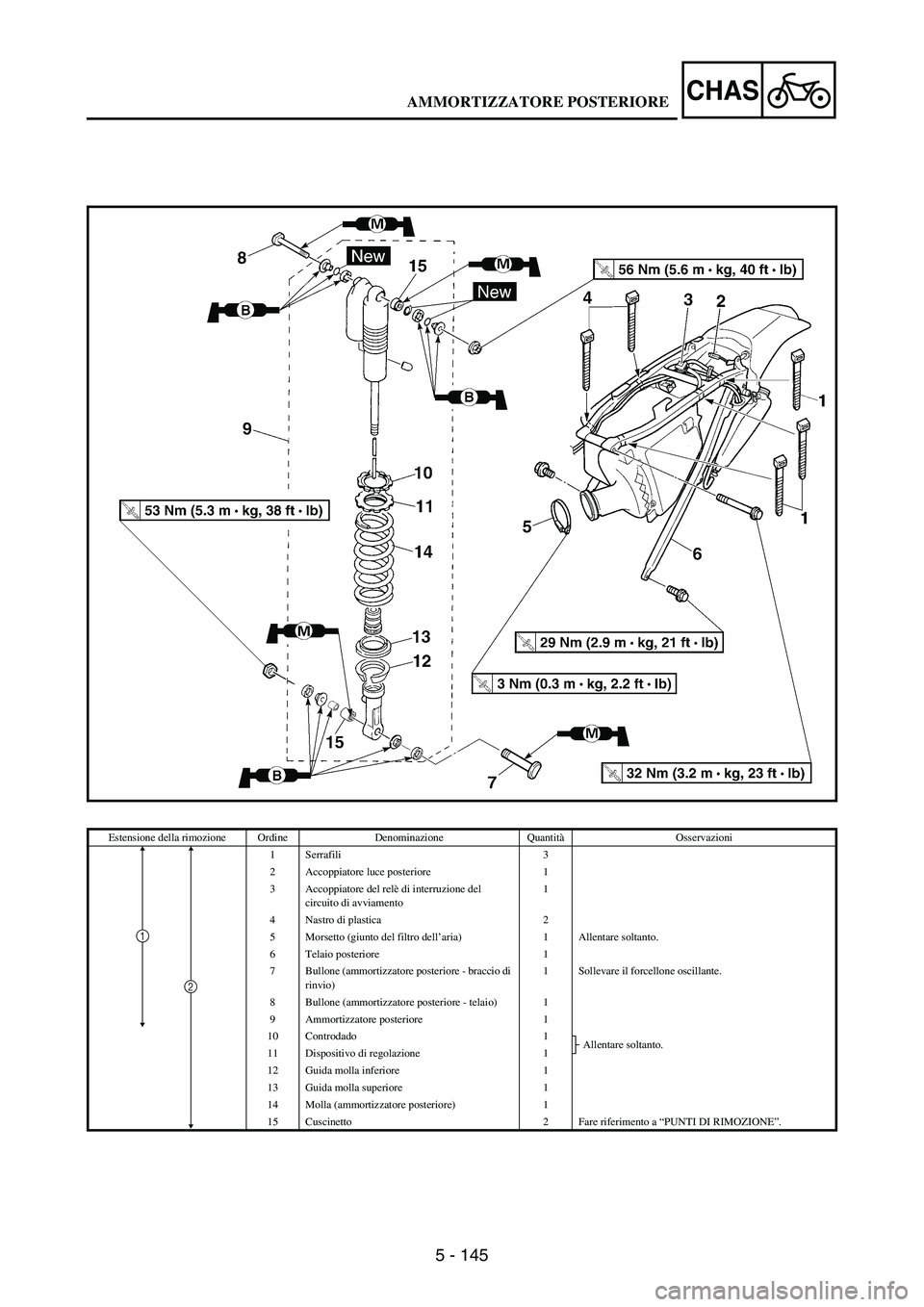

5 - 145
CHAS
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
1 Serrafili 3
2 Accoppiatore luce posteriore 1
3 Accoppiatore del relè di interruzione del
circuito di avviamento1
4 Nastro di plastica 2
5 Morsetto (giunto del filtro dell’aria) 1 Allentare soltanto.
6 Telaio posteriore 1
7 Bullone (ammortizzatore posteriore - braccio di
rinvio) 1 Sollevare il forcellone oscillante.
8 Bullone (ammortizzatore posteriore - telaio) 1
9 Ammortizzatore posteriore 1
10 Controdado 1
Allentare soltanto.
11 Dispositivo di regolazione 1
12 Guida molla inferiore 1
13 Guida molla superiore 1
14 Molla (ammortizzatore posteriore) 1
15 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2
AMMORTIZZATORE POSTERIORE

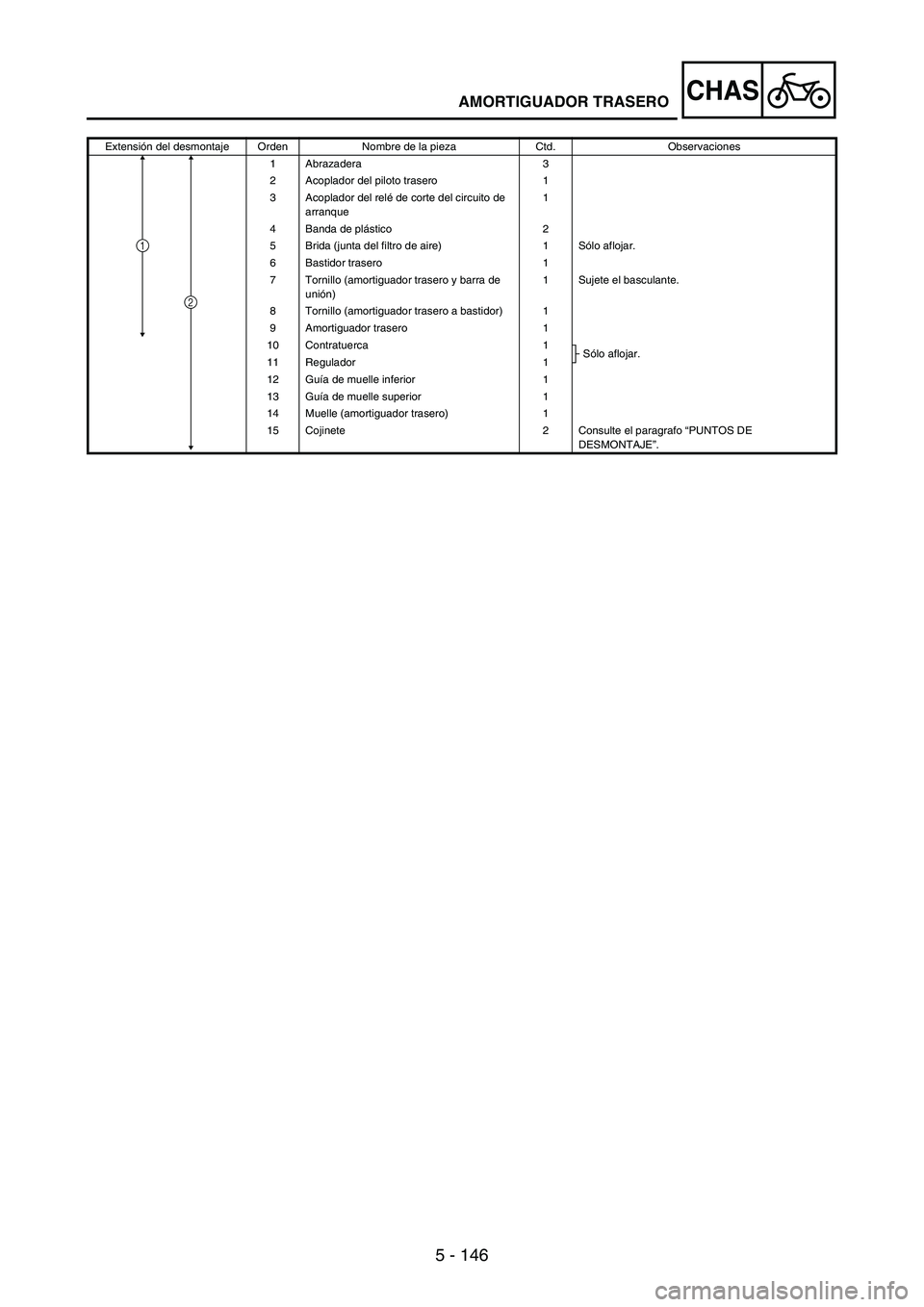

5 - 146
CHAS
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
1 Abrazadera 3
2 Acoplador del piloto trasero 1
3 Acoplador del relé de corte del circuito de
arranque1
4 Banda de plástico 2
5 Brida (junta del filtro de aire) 1 Sólo aflojar.
6 Bastidor trasero 1
7 Tornillo (amortiguador trasero y barra de
unión)1 Sujete el basculante.
8 Tornillo (amortiguador trasero a bastidor) 1
9 Amortiguador trasero 1
10 Contratuerca 1
Sólo aflojar.
11 Regulador 1
12 Guía de muelle inferior 1
13 Guía de muelle superior 1
14 Muelle (amortiguador trasero) 1
15 Cojinete 2 Consulte el paragrafo “PUNTOS DE
DESMONTAJE”.
1
2
AMORTIGUADOR TRASERO

5 - 147
CHASREAR SHOCK ABSORBER
HANDLING NOTE
WARNING
This rear shock absorber is pro-
vided with a separate type tank
filled with high-pressure nitrogen
gas. To prevent the danger of
explosion, read and understand
the following information before
handling the shock absorber.
The manufacturer can not be held
responsible for property damage
or personal injury that may result
from improper handling.
1. Never tamper or attempt to
disassemble the cylinder or
the tank.
2. Never throw the rear shock
absorber into an open flame
or other high heat. The rear
shock absorber may explode
as a result of nitrogen gas
expansion and/or damage to
the hose.
3. Be careful not to damage any
part of the gas tank. A dam-
aged gas tank will impair the
damping performance or
cause a malfunction.
4. Take care not to scratch the
contact surface of the piston
rod with the cylinder; or oil
could leak out.
5. Never attempt to remove the
plug at the bottom of the nitro-
gen gas tank. It is very danger-
ous to remove the plug.
6. When scrapping the rear
shock absorber, follow the
instructions on disposal.
NOTES ON DISPOSAL
(YAMAHA DEALERS ONLY)
Before disposing the rear shock
absorber, be sure to extract the nitro-
gen gas from valve
1. Wear eye
protection to prevent eye damage
from escaping gas and/or metal
chips.
WARNING
To dispose of a damaged or worn-
out rear shock absorber, take the
unit to your Yamaha dealer for this
disposal procedure.
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur arrière est équipé
d’un réservoir indépendant contenant
de l’azote sous haute pression. Afin
d’éviter tout danger d’explosion, lire
attentivement les informations ci-des-
sous avant de manipuler l’amortisseur
arrière.
Le fabricant décline toute responsabi-
lité pour les dommages matériels ou
corporels résultant d’une mauvaise
manipulation.
1. Ne jamais essayer de démonter le
cylindre ou le réservoir.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
arrière risque d’exploser en rai-
son de la dilatation de l’azote et/
ou de l’endommagement de la
durit.
3. Veiller à n’endommager aucune
partie du réservoir de gaz. Un
réservoir endommagé affectera la
capacité d’amortissement ou
entraînera un mauvais fonction-
nement.
4. Veiller à ne pas rayer la surface
de contact de la tige de piston
avec le cylindre afin d’éviter tout
risque de fuite d’huile.
5. Ne jamais essayer d’enlever le
bouchon du fond du réservoir
d’azote. Il est très dangereux
d’enlever ce bouchon.
6. Pour la mise au rebut de l’amor-
tisseur, suivre les instructions spé-
cifiques.
REMARQUES CONCERNANT LA
MISE AU REBUT
(CONCESSIONNAIRES YAMAHA
UNIQUEMENT)
Avant de mettre l’amortisseur arrière au
rebut, ne pas oublier d’évacuer l’azote
par la soupape 1. Mettre des lunettes
pour se protéger du gaz et/ou des parti-
cules de métal susceptibles de s’échap-
per.
AVERTISSEMENT
Confier la mise au rebut d’un amortis-
seur endommagé ou usé à un conces-
sionnaire Yamaha.
AMORTISSEUR ARRIERE
