2005 YAMAHA WR 250F Owners Manual

WARTUNGSDATEN
2 - 42
SPEC
WARTUNGSDATEN
MOTOR
Bezeichnung Standard Grenzwert
Zylinderkopf:
Max. Verzug ---- 0,05 mm
(0,002 in)
Zylinder:
Bohrungsdurchmesser 77,00–77,01 mm
(3,0315–3,0319 in)----
Max. Ovalität ---- 0,05 mm
(0,002 in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22,000–22,021 mm
(0,8661–0,8670 in)----
Nockenwellen-Lagerzapfen-Durchmesser 21,959–21,972 mm
(0,8645–0,8650 in)----
Nockenwellen-Lagerspiel 0,028–0,062 mm
(0,0011–0,0024 in)0,08 mm
(0,003 in)
Nocken-Abmessungen
Einlaß“A”30,296–30,346 mm
(1,1923–1,1947 in)30,196 mm
(1,1888 in)
“B”22,45–22,55 mm
(0,8839–0,8878 in)22,35 mm
(0,8799 in)
Auslaß“A”30,399–30,499 mm
(1,1968–1,2007 in)30,299 mm
(1,1929 in)
“B”22,45–22,55 mm
(0,8839–0,8878 in)22,35 mm
(0,8799 in)
Max. Nockenwellen-Schlag ---- 0,03 mm
(0,0012 in)
A
B

WARTUNGSDATEN
2 - 43
SPEC
Steuerkette:
Typ/Anzahl Kettenglieder 92RH2010-114M/114 ----
Einstellmethode der Kettenspannung Automatisch ----
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt) Einlaß0,10–0,15 mm
(0,0039–0,0059 in)----
Auslaß0,17–0,22 mm
(0,0067–0,0087 in)----
Ventilabmessungen
Ventilteller-Durchmesser “A”Einlaß22,9–23,1 mm
(0,9016–0,9094 in)----
Auslaß24,4–24,6 mm
(0,9606–0,9685 in)----
Ventilkegel-Breite “B”Einlaß2,26 mm (0,089 in) ----
Auslaß2,26 mm (0,089 in) ----
Ventilsitz-Breite “C”Einlaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilteller-Stärke “D”Einlaß0,8 mm (0,0315 in) ----
Auslaß0,7 mm (0,0276 in) ----
Ventilschaft-Durchmesser Einlaß3,975–3,990 mm
(0,1565–0,1571 in)3,945 mm
(0,1553 in)
Auslaß4,460–4,475 mm
(0,1756–0,1762 in)4,430 mm
(0,1744 in)
Ventilführungs-Innendurchmesser
Einlaß4,000–4,012 mm
(0,1575–0,1580 in)4,050 mm
(0,1594 in)
Auslaß4,500–4,512 mm
(0,1772–0,1776 in)4,550 mm
(0,1791 in)
Ventilschaft-Spiel Einlaß0,010–0,037 mm
(0,0004–0,0015 in)0,08 mm
(0,003 in)
Auslaß0,025–0,052 mm
(0,0010–0,0020 in)0,10 mm
(0,004 in) Bezeichnung Standard Grenzwert
BC
DA
Ventilteller-Durchmesser Ventilkegel-Breite Ventilsitz-Breite Ventilteller-Stärke

WARTUNGSDATEN
2 - 44
SPEC
Max. Ventilschaft-Schlag ---- 0,01 mm
(0,0004 in)
Ventilsitz-Breite Einlaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilfeder:
Ungespannte Länge Einlaß37,81 mm (1,49 in) 36,81 mm
(1,45 in)
Auslaß37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Einbaulänge (Ventil geschlossen)
Einlaß29,13 mm (1,15 in) ----
Auslaß29,30 mm (1,15 in) ----
Federdruck bei Einbaulänge Einlaß99–114 N bei 29,13 mm
(9,9–11,4 kg bei 29,13 mm,
22,27–25,57 lb bei 1,15 in)----
Auslaß126–144 N bei 29,30 mm
(12,6–14,4 kg bei 29,30 mm,
28,44–32,41 lb bei 1,15 in)----
Max. Neigung Einlaß----
2,5°/1,7 mm
(2,5°/0,067 in)
Auslaß----2,5°/1,6 mm
(2,5°/0,063 in)
Windungsrichtung (Draufsicht) EinlaßUhrzeigersinn ----
AuslaßUhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0,040–0,065 mm
(0,0016–0,0026 in)0,1 mm
(0,004 in)
Kolbengröße “D”76,955–76,970 mm
(3,0297–3,0303 in)----
Meßpunkt “H”8 mm (0,31 in) ----
Kolbenbolzenversatz 0,5 mm (0,020 in)/Einlaß---- Bezeichnung Standard Grenzwert
*
H
D

WARTUNGSDATEN
2 - 45
SPEC
Kolbenbolzenaugen-Durchmesser 16,002–16,013 mm
(0,6300–0,6304 in)16,043 mm
(0,6316 in)
Kolbenbolzen-Durchmesser 15,991–16,000 mm
(0,6296–0,6299 in)15,971 mm
(0,6288 in)
Kolbenringe:
1. Kompressionsring (Topring):
Ausführung Abgerundet ----
Abmessungen (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Ringstoß (in Einbaulage) 0,15–0,25 mm
(0,006–0,010 in)0,50 mm
(0,020 in)
Ringnutspiel (in Einbaulage) 0,030–0,065 mm
(0,0012–0,0026 in)0,12 mm
(0,005 in)
2. Kompressionsring:
Ausführung Konisch ----
Abmessungen (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Ringstoß (in Einbaulage) 0,30–0,45 mm
(0,012–0,018 in)0,80 mm
(0,031 in)
Ringnutspiel 0,020–0,055 mm
(0,0008–0,0022 in)0,12 mm
(0,005 in)
Ölabstreifring:
Abmessungen (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Ringstoß (in Einbaulage) 0,10–0,40 mm
(0,004–0,016 in)----
Kurbelwelle:
Kurbelbreite “A”55,95–56,00 mm
(2,203–2,205 in)----
Max. Schlag “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Pleuel-Axialspiel “D”0,15–0,45 mm
(0,0059–0,0177 in)0,50 mm
(0,02 in)
Pleuel-Radialspiel “F”0,4–1,0 mm (0,02–0,04 in) 2,0 mm
(0,08 in) Bezeichnung Standard Grenzwert
T
B
B
T
B
T

WARTUNGSDATEN
2 - 46
SPEC
Kupplung:
Reibscheiben-Stärke 2,9–3,1 mm (0,114–0,122 in) 2,7 mm
(0,106 in)
Anzahl 9 ----
Stahlscheiben-Stärke 1,1–1,3 mm (0,043–0,051 in) ----
Anzahl 8 ----
Max. Verzug ---- 0,1 mm
(0,004 in)
Länge der ungespannten Kupplungsfeder 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Anzahl 5 ----
Kupplungskorb-Axialspiel 0,10–0,35 mm
(0,0039–0,0138 in)----
Kupplungskorb-Radialspiel 0,010–0,044 mm
(0,0004–0,0017 in)----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungsstange ----
Max. Führungsstangen-Verzug ---- 0,05 mm
(0,002 in)
Kickstarter:
Ausführung Sperrklinke ----
Vergaser:
Typ/Hersteller FCR-MX37/KEIHIN
Kennzeichnung 5UM8 80
Hauptdüse (M.J) Nr.168
Hauptluftdüse (M.A.J)ø2,0
Düsennadel (J.N) OBERP-5
Gasschieberausschnitt (C.A) 1,5
Leerlaufdüse (P.J) Nr.40
Leerlaufluftdüse (P.A.J) Nr.70
Leerlaufbohrung (P.O)ø0,9
Leerlaufgemisch-Regulierschraube
(Beispiel) (P.S)1-3/4
Teillastbohrung (B.P)ø1,0
Ventilsitz-Größe (V.S)ø3,8
Chokedüse (G.S) Nr.72
Ausströmdüse (Acc.P) Nr.95
Schwimmerstand (F.H) 8 mm (0,31 in)
Leerlaufdrehzahl 1.900–2.100 U/min
Ansaugunterdruck 29,3–34,7 kPa
(220–260 mmHg,
8,66–10,24 inHg)
Warmstarthebel-Spiel 3–6 mm
(0,12–0,24 in) Bezeichnung Standard Grenzwert

WARTUNGSDATEN
2 - 47
SPEC
Schmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel max. 0,12 mm
(max. 0,0047 in)0,20 mm
(0,008 in)
Außenrotor-Radialspiel 0,09–0,17 mm
(0,0035–0,0067 in)0,24 mm
(0,009 in)
Innen- und Außenrotor-Axialspiel 0,03–0,10 mm
(0,0012–0,0039 in)0,17 mm
(0,0067 in)
Kühlsystem:
Kühlerabmessungen
Breite 107,8 mm (4,2 in) ----
Höhe 220 mm (8,7 in) ----
Tiefe 32 mm (1,26 in) ----
Öffnungsdruck des Kühlerverschlußdeckels 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge) 0,56 L (0,49 Imp qt, 0,59 US qt) ----
Wasserpumpe
Ausführung Kreiselpumpe mit Einzelzulauf ----Bezeichnung Standard Grenzwert

WARTUNGSDATEN
2 - 48
SPEC
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Zündkerze M10S × 1,0 1 13 1,3 9,4
Nockenwellen-Lagerdeckel M6 × 1,0 10 10 1,0 7,2
Zylinderkopf-Abdeckschraube M12 × 1,0 1 28 2,8 20
Zylinderkopf (Stiftschraube) M6 × 1,0 2 7 0,7 5,1
(Stiftschraube) M8 × 1,25 1 15 1,5 11
(Schraube) M9 × 1,25 4 38 3,8 27
(Mutter) M6 × 1,0 2 10 1,0 7,2
Zylinderkopfdeckel M6 × 1,0 2 10 1,0 7,2
Zylinder M6 × 1,0 1 10 1,0 7,2
Ausgleichsgewicht M6 × 1,0 2 10 1,0 7,2
Ausgleichswellen-Antriebsrad M14 × 1,0 1 50 5,0 36
Steuerkettenschiene (Einlaßseite) M6 × 1,0 2 10 1,0 7,2
Steuerkettenspanner M6 × 1,0 2 10 1,0 7,2
Steuerkettenspanner-Abdeckschraube M6 × 1,0 1 7 0,7 5,1
Laufrad M8 × 1,25 1 14 1,4 10
Kühler-Schlauchschelle M6 × 1,0 8 2 0,2 1,4
Kühlflüssigkeits-Ablaßschraube M6 × 1,0 1 10 1,0 7,2
Wasserpumpengehäuse M6 × 1,0 4 10 1,0 7,2
Kühler M6 × 1,0 6 10 1,0 7,2
Kühlerschutz M6 × 1,0 2 10 1,0 7,2
Kühlerrohr M6 × 1,0 1 10 1,0 7,2
Ölpumpendeckel M4 × 0,7 1 2 0,2 1,4
Ölpumpe M6 × 1,0 3 10 1,0 7,2
Ölfilter-Ablaßschraube M6 × 1,0 1 10 1,0 7,2
Ölfilter-Gehäusedeckel-Schraube M6 × 1,0 2 10 1,0 7,2
Ölsieb M6 × 1,0 2 10 1,0 7,2
Ölzufuhrleitung 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Ölschlauch M6 × 1,0 2 8 0,8 5,8
Ölschlauchschelle—220,21,4
Ölsieb und Rahmen M14 × 1,5 1 70 7,0 50
Vergaser-AuslaßanschlußM4 × 0,7 2 3 0,3 2,2
Vergasereinlaß-AnschlußM6 × 1,0 1 3 0,3 2,2
Gasgeberzug M6 × 1,0 1 4 0,4 2,9
Gasnehmerzug M12 × 1,0 1 11 1,1 8,0
Gaszug-Abdeckung M5 × 0,8 2 4 0,4 2,9
Warmstartkolben M12 × 1,0 1 2 0,2 1,4
Luftfiltergehäuse M6 × 1,0 2 8 0,8 5,8
Vergasereinlaß-Anschluß und Luftfilterge-
häuseM5 × 0,8 1 4 0,4 2,9
Auspuffkrümmer (Mutter) M8 × 1,25 1 13 1,3 9,4
(Schraube) M8 × 1,25 1 24 2,4 17
Auspuffkrümmerschutz M6 × 1,0 3 10 1,0 7,2

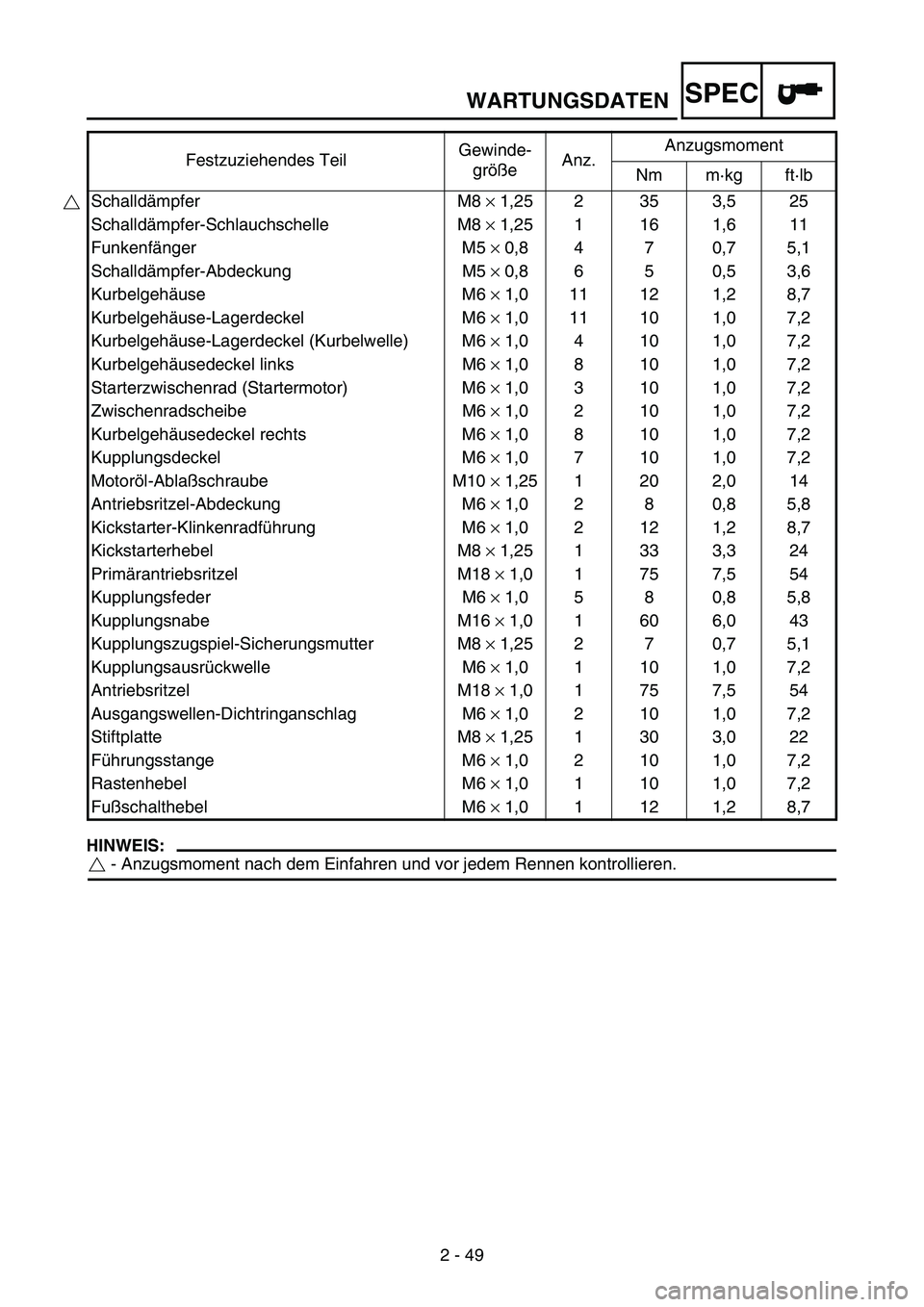

WARTUNGSDATEN
2 - 49
SPEC
HINWEIS:
- Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren. Schalldämpfer M8 × 1,25 2 35 3,5 25
Schalldämpfer-Schlauchschelle M8 × 1,25 1 16 1,6 11
Funkenfänger M5 × 0,8 4 7 0,7 5,1
Schalldämpfer-Abdeckung M5 × 0,8 6 5 0,5 3,6
Kurbelgehäuse M6 × 1,0 11 12 1,2 8,7
Kurbelgehäuse-Lagerdeckel M6 × 1,0 11 10 1,0 7,2
Kurbelgehäuse-Lagerdeckel (Kurbelwelle) M6 × 1,0 4 10 1,0 7,2
Kurbelgehäusedeckel links M6 × 1,0 8 10 1,0 7,2
Starterzwischenrad (Startermotor) M6 × 1,0 3 10 1,0 7,2
Zwischenradscheibe M6 × 1,0 2 10 1,0 7,2
Kurbelgehäusedeckel rechts M6 × 1,0 8 10 1,0 7,2
Kupplungsdeckel M6 × 1,0 7 10 1,0 7,2
Motoröl-Ablaßschraube M10 × 1,25 1 20 2,0 14
Antriebsritzel-Abdeckung M6 × 1,0 2 8 0,8 5,8
Kickstarter-Klinkenradführung M6 × 1,0 2 12 1,2 8,7
Kickstarterhebel M8 × 1,25 1 33 3,3 24
Primärantriebsritzel M18 × 1,0 1 75 7,5 54
Kupplungsfeder M6 × 1,0 5 8 0,8 5,8
Kupplungsnabe M16 × 1,0 1 60 6,0 43
Kupplungszugspiel-Sicherungsmutter M8 × 1,25 2 7 0,7 5,1
Kupplungsausrückwelle M6 × 1,0 1 10 1,0 7,2
Antriebsritzel M18 × 1,0 1 75 7,5 54
Ausgangswellen-Dichtringanschlag M6 × 1,0 2 10 1,0 7,2
Stiftplatte M8 × 1,25 1 30 3,0 22
Führungsstange M6 × 1,0 2 10 1,0 7,2
Rastenhebel M6 × 1,0 1 10 1,0 7,2
Fußschalthebel M6 × 1,0 1 12 1,2 8,7 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
