2005 YAMAHA WR 250F engine coolant

1 - 1
GEN
INFODESCRIPTION
EC100000
GENERAL INFORMATION
EC110000
DESCRIPTION
1Clutch lever
2Hot starter lever
3Engine stop switch
4Trip meter
5Main switch
6Start switch
7Front brake lever
8Throttle grip
9Radiator cap
0Fuel tank cap
ATaillight
BKickstarter crank
CFuel tank
DHeadlight
ERadiator
FCoolant drain bolt
GRear brake pedal
HValve joint
IFuel cock
JCold starter knob
KAir cleaner
LDrive chain
MShift pedal
NOil dipstick
OFront fork
NOTE:The machine you have purchased may differ slightly
from those shown in the following.
Designs and specifications are subject to change with-
out notice.
1234
5
6
7
8
9 0
A
BCDE
F G
HIJK
L M
N O
RENSEIGNEMENTS GENERAUX
DESCRIPTION
1Levier d’embrayage
2Levier de démarrage à chaud
3Coupe-circuit du moteur
4Compteur journalier
5Contacteur à clé
6Contacteur du démarreur
7Levier de frein avant
8Poignée des gaz
9Bouchon du radiateur
0Bouchon de réservoir de carburant
AFeu arrière
BPédale de kick
CRéservoir de carburant
DPhare
ERadiateur
FBoulon de vidange du liquide de refroidissement
GPédale de frein arrière
HClapet de reniflard
IRobinet de carburant
JCommande de départ à froid
KFiltre à air
LChaîne de transmission
MSélecteur
NJauge d’huile
OFourche
N.B.:
Votre moto diffère peut-être partiellement de celle montrée
sur ces photos.
La conception et les caractéristiques peuvent être modifiées
sans préavis.
DESCRIPTION

1 - 39
GEN
INFO
1. Inspect the coolant level.
2. Turn the fuel cock to “ON”.
3. Push on the main switch to “ON”.
4. Shift the transmission into neu-
tral.
5. Fully open the cold starter knob
1.
6. Start the engine by pushing the
start switch or by kicking the
kickstarter crank.
NOTE:If the engine fails to start by pushing
the start switch, release the switch,
wait a few seconds, and then try
again. Each starting attempt should
be as short as possible to preserve
the battery. Do not crank the engine
more than 10 seconds on any one
attempt. If the engine does not start
with the starter motor, try using the
kickstarter crank.
WARNING
If the starter motor will not turn
when pushing the start switch,
stop pushing it immediately and
kick start the engine in order to
avoid the load on the motor.
Do not open the throttle while
kicking the kickstarter crank.
Otherwise, the kickstarter crank
may kick back.
7. Return the cold starter knob to
its original position and run the
engine at 3,000 ~ 5,000 r/min for
1 or 2 minutes.
NOTE:Since this model is equipped with an
accelerator pump, if the engine is
raced (the throttle opened and
closed), the air/fuel mixture will be
too rich and the engine may stall.
Also unlike a two-stroke engine, this
model can idle.
CAUTION:
Do not warm up the engine for
extended periods of time.1. Contrôler le niveau de liquide de
refroidissement.
2. Placer le robinet de carburant en
position “ON”.
3. Tourner le contacteur à clé sur
“ON”.
4. Mettre la boîte au point mort.
5. Tirer complètement la commande
de départ à froid 1.
6. Démarrer le moteur en appuyant sur
le contacteur du démarreur ou en
actionnant le kick.
N.B.:
Si le moteur ne répond pas au contacteur
du démarreur, relâcher ce dernier, atten-
dre quelques secondes et essayer à nou-
veau. Chaque tentative de démarrage
doit être aussi brève que possible pour
économiser la batterie. Ne pas lancer le
moteur pendant plus de 10 secondes à
chaque tentative. S’il est impossible de
démarrer le moteur à l’aide du démar-
reur, essayer le démarrage au kick.
AVERTISSEMENT
Si le démarreur ne répond pas au
contacteur du démarreur, arrêter
immédiatement d’appuyer sur ce
dernier et démarrer au kick pour
éviter de trop solliciter le moteur.
Ne pas ouvrir le papillon tout en
démarrant au kick car ce dernier
risque de revenir brutalement.
7. Repousser la commande de départ à
froid dans sa position d’origine et
faire tourner le moteur à 3.000 à
5.000 tr/min pendant 1 ou 2 minu-
tes.
N.B.:
Ce modèle étant équipé d’une pompe de
reprise, si le moteur est emballé (ouver-
ture et fermeture du papillon), le
mélange air/carburant sera trop riche et
le moteur risque de caler. A la différence
d’un moteur deux temps, par ailleurs, ce
modèle peut tourner au ralenti.
ATTENTION:
Ne pas faire chauffer le moteur plus
longtemps que nécessaire.
STARTING AND BREAK-IN
MISE EN MARCHE ET RODAGE

GENERAL SPECIFICATIONS
2 - 2
SPEC
Oil capacity:
Engine oil
Periodic oil change 1.2 L (1.06 Imp qt, 1.27 US qt)
With oil filter replacement 1.3 L (1.14 Imp qt, 1.37 US qt)
Total amount 1.4 L (1.23 Imp qt, 1.48 US qt)
Coolant capacity (including all routes): 1.26 L (1.11 Imp qt, 1.33 US qt)
Air filter: Wet type element
Fuel:
Type Premium unleaded gasoline only with a
research octane number of 95 or higher.
Tank capacity 8.0 L (1.76 Imp gal, 2.11 US gal)
Reserve 1.1 L (0.24 Imp gal, 0.29 US gal)
Carburetor:
Type FCR-MX37
Manufacturer KEIHIN
Spark plug:
Type/manufacturer CR8E/NGK (resistance type)
Gap 0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
Clutch type: Wet, multiple-disc
Transmission:
Primary reduction system Gear
Primary reduction ratio 57/17 (3.353)
Secondary reduction system Chain drive
Secondary reduction ratio 52/13 (4.000)
Transmission type Constant mesh, 5-speed
Operation Left foot operation
Gear ratio: 1st 31/13 (2.385)
2nd 28/16 (1.750)
3rd 28/21 (1.333)
4th 25/24 (1.042)
5th 22/27 (0.815)
Chassis: USA, ZA, CDN EUROPE, AUS, NZ
Frame type Semi double cradle←
Caster angle 27.5°27.1°
Trail 121 mm (4.76 in) 117 mm (4.61 in)
Tire:
Type With tube
Size (front) 80/100-21 51M (For USA, CDN and ZA)
90/90-21 54R (For EUROPE, AUS and NZ)
Size (rear) 100/100-18 59M (For USA, CDN and ZA)
130/90-18 69R (For EUROPE, AUS and NZ)
Tire pressure (front and rear) 100 kPa (1.0 kgf/cm
2, 15 psi)
1
2
3
4
5
6
7

3 - 16
INSP
ADJ
PRE-OPERATION INSPECTION AND MAINTENANCE
EC320000
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation, practice or a race, make sure the machine is in good operating condition.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
Item Routine Page
CoolantCheck that coolant is filled up to the radiator cap.
Check the cooling system for leakage.P.3-21 ~ 29
FuelCheck that a fresh gasoline is filled in the fuel tank. Check the
fuel line for leakage.P.1-35
Engine oilCheck that the oil level is correct. Check the crankcase and
frame oil line for leakage.P.3-39 ~ 47
Gear shifter and clutchCheck that gears can be shifted correctly in order and that the
clutch operates smoothly.P.3-29 ~ 31
Throttle grip/HousingCheck that the throttle grip operation and free play are correctly
adjusted. Lubricate the throttle grip and housing, if necessary.P.3-31 ~ 33
Brakes Check the play of front brake and effect of front and rear brake. P.3-65 ~ 77
Drive chainCheck drive chain slack and alignment. Check that the drive
chain is lubricated properly.P.3-79 ~ 83
WheelsCheck for excessive wear and tire pressure. Check for loose
spokes and have no excessive play.P.3-99 ~ 101
SteeringCheck that the handlebar can be turned smoothly and have no
excessive play.P.3-101 ~ 103
Front forks and rear shock
absorberCheck that they operate smoothly and there is no oil leakage. P.3-85 ~ 97
Cables (wires)Check that the clutch and throttle cables move smoothly. Check
that they are not caught when the handlebars are turned or when
the front forks travel up and down.—
Exhaust pipeCheck that the exhaust pipe is tightly mounted and has no
cracks.P.4-7 ~ 11
Rear wheel sprocket Check that the rear wheel sprocket tightening bolt is not loose. P.3-77
Lubrication Check for smooth operation. Lubricate if necessary. P.3-105
Bolts and nuts Check the chassis and engine for loose bolts and nuts. P.1-45
Lead connectorsCheck that the AC magneto, CDI unit, and ignition coil are
connected tightly.P.1-9
SettingsIs the machine set suitably for the condition of the racing course
and weather or by taking into account the results of test runs
before racing? Are inspection and maintenance completely
done?P.7-1 ~ 42

3 - 21
INSP
ADJ
EC350000
ENGINE
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1,
drain bolt and hoses when the
engine and radiator are hot. Scald-
ing hot fluid and steam may be
blown out under pressure, which
could cause serious injury.
When the engine has cooled,
place a thick towel over the radia-
tor cap, slowly rotate the cap
counterclockwise to the detent.
This procedure allows any resid-
ual pressure to escape. When the
hissing sound has stopped, press
down on the cap while turning
counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful
to the engine parts. You may use
distilled water, if you can’t get soft
water.
1. Place the machine on a level
place, and hold it in an upright
position.
2. Inspect:
Coolant level
Coolant level should be
between the maximum
a and
minimum
b marks.
Coolant level is below the
“LOW” level line
→ Add soft
water (tap water) up to the
proper level.
3. Start the engine and let it warm
up for several minutes.
4. Turn off the engine and check
the coolant level again.
NOTE:Before checking the coolant level,
wait a few minutes until the coolant
settles.
LOWFULLCOOLANTa
b
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon du
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de
détente. Ceci permet à la pression rési-
duelle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le bouchon
tout en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Contrôler
Niveau du liquide de refroidisse-
ment
Le niveau du liquide de refroidis-
sement doit se situer entre les
repères de niveau maximum a et
minimum b.
Le niveau de liquide de refroidis-
sement est sous la ligne de niveau
“LOW” → Ajouter de l’eau
douce (eau du robinet) jusqu’au
niveau correct.
3. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
4. Couper le moteur et vérifier à nou-
veau le niveau du liquide de refroi-
dissement.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
ENGINE
MOTEUR

3 - 23
INSP
ADJ

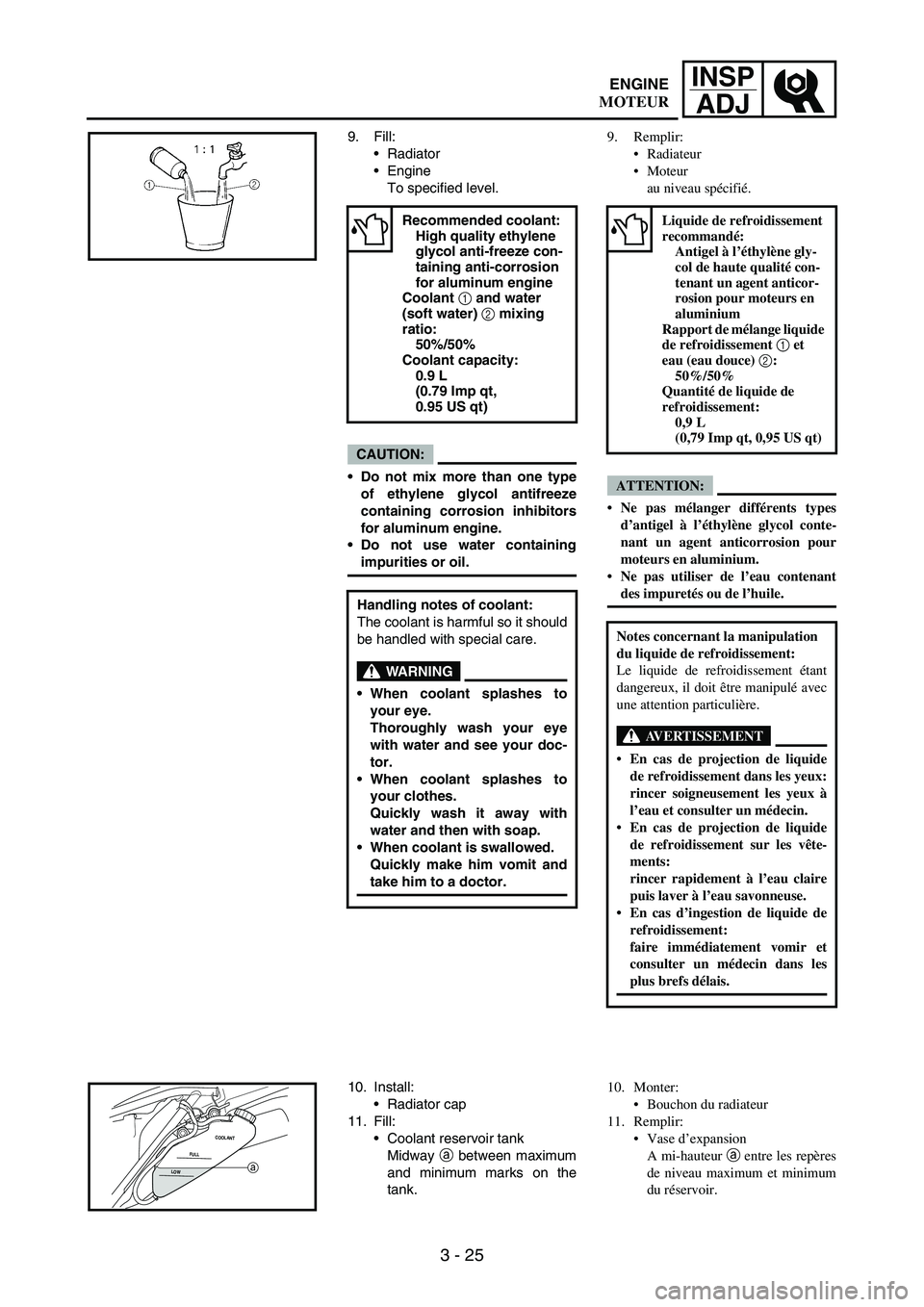

COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap
when the engine is hot.
CAUTION:
Take care so that coolant does not
splash on painted surfaces. If it
splashes, wash it away with water.
1. Place a container under the
engine.
2. Remove:
Seat
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
3. Disconnect:
Coolant reservoir hose
1
Drain the coolant completely.
4. Connect:
Coolant reservoir hose
LOWFULLCOOLANT1
5. Remove:
Engine guard
1
Coolant drain bolt
2
6. Remove:
Radiator cap
Drain the coolant completely.
7. Clean:
Cooling system
Thoroughly flush the cooling
system with clean tap water.
8. Install:
Copper washer
Coolant drain bolt
Engine guard
Bolt [engine guard (front)]
Bolt [engine guard (rear)]
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
New
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est chaud.
ATTENTION:
Veiller à ne pas laisser échapper de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, rincer à l’eau.
1. Placer un récipient sous le moteur.
2. Déposer:
Selle
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
3. Déconnecter:
Durit du vase d’expansion 1
Vidanger entièrement le liquide
de refroidissement.
4. Connecter:
Durit du vase d’expansion
5. Déposer:
Protège-carter 1
Boulon de vidange du liquide de
refroidissement 2
6. Déposer:
Bouchon du radiateur
Vidanger entièrement le liquide
de refroidissement.
7. Nettoyer:
Circuit de refroidissement
Rincer soigneusement le circuit
de refroidissement à l’eau claire.
8. Monter:
Rondelle en cuivre
Boulon de vidange du liquide de
refroidissement
Protège-carter
Boulon [protège-carter (avant)]
Boulon [protège-carter (arrière)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
ENGINE
MOTEUR

3 - 25
INSP
ADJ
9. Fill:
Radiator
Engine
To specified level.
CAUTION:
Do not mix more than one type
of ethylene glycol antifreeze
containing corrosion inhibitors
for aluminum engine.
Do not use water containing
impurities or oil.
Recommended coolant:
High quality ethylene
glycol anti-freeze con-
taining anti-corrosion
for aluminum engine
Coolant 1 and water
(soft water) 2 mixing
ratio:
50%/50%
Coolant capacity:
0.9 L
(0.79 Imp qt,
0.95 US qt)
Handling notes of coolant:
The coolant is harmful so it should
be handled with special care.
WARNING
When coolant splashes to
your eye.
Thoroughly wash your eye
with water and see your doc-
tor.
When coolant splashes to
your clothes.
Quickly wash it away with
water and then with soap.
When coolant is swallowed.
Quickly make him vomit and
take him to a doctor.
10. Install:
Radiator cap
11. Fill:
Coolant reservoir tank
Midway
a between maximum
and minimum marks on the
tank.
LOWFULLCOOLANTa
9. Remplir:
Radiateur
Moteur
au niveau spécifié.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent anticor-
rosion pour moteurs en
aluminium
Rapport de mélange liquide
de refroidissement 1 et
eau (eau douce) 2:
50%/50%
Quantité de liquide de
refroidissement:
0,9 L
(0,79 Imp qt, 0,95 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux:
rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments:
rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement:
faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon du radiateur
11. Remplir:
Vase d’expansion
A mi-hauteur a entre les repères
de niveau maximum et minimum
du réservoir.
ENGINE
MOTEUR

3 - 27
INSP
ADJ
12. Install:
Coolant reservoir cap
13. Start the engine and let it warm
up for several minutes.
14. Turn off the engine and inspect
the coolant level.
Refer to “COOLANT LEVEL
INSPECTION” section.
NOTE:Before checking the coolant level
wait a few minutes until the coolant
settles.
EC355000RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap)
1
Valve and valve seat
2
Crack/damage
→ Replace.
Exist fur deposits
3
→ Clean
or replace.
RADIATOR CAP OPENING
PRESSURE INSPECTION
1. Attach:
Radiator cap tester
1 and
adapter
2
NOTE:Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Radiator cap opening
pressure:
110 kPa
(1.1 kg/cm
2, 15.6 psi)
12. Monter:
Bouchon du vase d’expansion
13. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
14. Couper le moteur et vérifier le
niveau du liquide de refroidisse-
ment.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSE-
MENT”.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
CONTROLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
Joint (bouchon de radiateur) 1
Soupape et siège de soupape 2
Craquelures/endommagement →
Remplacer.
Dépôts de tartre 3 → Nettoyer
ou remplacer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon de radiateur
à l’aide d’eau.
3
Bouchon de radiateur
2. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression d’ouverture du
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
ENGINE
MOTEUR
