2005 YAMAHA WR 250F Owners Manual

WARTUNGSDATEN
2 - 50
SPEC
FAHRWERK
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager Schrägkugellager ----
Vorderradaufhängung: USA, CDN EUROPE AUS, NZ, ZA
Telskopgabel-Federweg 300 mm (11,8 in)← ←
Länge der ungespannten Gabelfeder 460 mm (18,1 in)← ←
Standard-Federrate K = 4,2 N/mm
(0,428 kg/mm,
24,0 lb/in)← K = 4,3 N/mm
(0,438 kg/mm,
24,5 lb/in)
Umrüstmöglichkeiten Ja← ←
Ölfüllmenge 715 cm
3
(25,2 Imp oz,
24,2 US oz) 725 cm3
(25,5 Imp oz,
24,5 US oz) 715 cm3
(25,2 Imp oz,
24,2 US oz)
Ölstand 130 mm (5,12 in) 123 mm (4,84 in) 130 mm (5,12 in)

(gemessen von der Oberkante des
Dämpferrohres, Gabel vollständig
zusammengedrückt, ohne Gabelfe-
der)80–150 mm
(3,15–5,91 in)← ←
Ölsorte Gabelöl “S1”← ←
Standrohr-Außendurchmesser 48 mm (1,89 in)← ←
Gabelrohr-Überstand 5 mm (0,20 in)← ←
Hinterradaufhängung: USA, CDN EUROPE AUS, NZ, ZA
Federweg 129 mm (5,08 in)← ←
Länge der ungespannten Feder260 mm (10,24 in)← ←
Einbaulänge 250 mm (9,84 in) 246 mm (9,69 in) 242,5 mm (9,55 in)
237,5–258,5 mm
(9,35–10,18 in)← ←
Standard-Federrate K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)K = 46,0 N/mm
(4,70 kg/mm,
263,2 lb/in)K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)
Umrüstmöglichkeiten Ja← ←
Dämpfergasdruck 1.000 kPa
(10 kg/cm
2,
142 psi)← ←
Schwinge:
Max. Schwingenspiel
Seitenspiel ---- 1,0 mm
(0,04 in)

WARTUNGSDATEN
2 - 51
SPEC
Räder:
USA, CDN, ZAEUROPE, AUS,
NZ
Vorderrad Speichenrad← ----
Hinterrad Speichenrad← ----
Vorderrad-Felgendimension/-material 21 × 1,60/Aluminium← ----
Hinterrad-Felgendimension/-material 18 × 1,85/Aluminium 18 × 2,15/Aluminium ----
Max. Felgenschlag
Höhenschlag ---- ---- 2,0 mm
(0,08 in)
Seitenschlag ---- ---- 2,0 mm
(0,08 in)
Antriebskette:
Typ/Hersteller DID520VM/DAIDO ----
Anzahl Glieder 113 Glieder + Schloß----
Kettendurchhang 48–58 mm (1,9–2,3 in) ----
Länge der Kette über 15 Glieder ---- 239,3 mm
(9,42 in)
Scheibenbremse vorn:
Scheibendurchmesser × Stärke 250 × 3,0 mm (9,84 × 0,12 in)
250 × 2,5 mm
(9,84
× 0,10 in)
Belagstärke 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Hauptbremszylinder-Bohrung 11,0 mm (0,433 in) ----
Bremssattel-Zylinderbohrung 27,0 mm (1,063 in) × 2 ----
Bremsflüssigkeit DOT Nr.4 ----
Scheibenbremse hinten:
Scheibendurchmesser × Stärke 245 × 4,0 mm (9,65 × 0,16 in)
245 × 3,5 mm
(9,65
× 0,14 in)
Max. Verzug ---- 0,15 mm
(0,006 in)
Belagstärke 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Hauptbremszylinder-Bohrung 11,0 mm (0,433 in) ----
Bremssattel-Zylinderbohrung 25,4 mm (1,000 in) × 1 ----
Bremsflüssigkeit DOT Nr.4 ----
Bremshebel:
Handbremshebel-Position 95 mm (3,74 in) ----
Fußbremshebel-Position
(oberhalb der Fußrastenauflage)5 mm (0,20 in) ----
Kupplungshebel-Spiel am Hebe-
lende8–13 mm (0,31–0,51 in) ----
Gaszugspiel am Gasdrehgriff 3–5 mm (0,12–0,20 in) ---- Bezeichnung Standard Grenzwert

WARTUNGSDATEN
2 - 52
SPEC
HINWEIS:
1. Die Ringmutter mit dem Hakenschlüssel auf ca. 38 Nm (3,8 m  kg, 27 ft  lb) festziehen, dann
um eine Umdrehung lösen.
2. Die Ringmutter anschließend mit 7 Nm (0,7 m  kg, 5,1 ft  lb) festziehen. Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Obere Gabelbrücke und Standrohr M8 × 1,25 4 23 2,3 17
Untere Gabelbrücke und Standrohr M8 × 1,25 4 20 2,0 14
Obere Gabelbrücke und Lenkkopf M24 × 1,0 1 145 14,5 105
Obere Lenker-Halterungen M8 × 1,25 4 28 2,8 20
Lenkkopf und Lenkkopfmutter M28 × 1,0 1 Siehe HINWEIS.
Gabelrohr und Abdeckschraube M51 × 1,5 2 30 3,0 22
Gabelrohr und Gabelventil M27 × 1,0 2 55 5,5 40
Gabel-Abdeckschraube und Dämpferrohr M12 × 1,25 2 29 2,9 21
Gabel-Entlüftungsschraube und -Abdeckschraube M5 × 0,8 2 1 0,1 0,7
Gabelrohr und Gabelschutz M6 × 1,0 6 10 1,0 7,2
Gabelschutz und Bremsschlauch-Halterung M6 × 1,0 2 7 0,7 5,1
Gaszuggehäuse-Abdeckung M5 × 0,8 2 4 0,4 2,9
Hauptbremszylinder vorn M6 × 1,0 2 9 0,9 6,5
Handbremshebel-Schraube M6 × 1,0 1 6 0,6 4,3
Handbremshebel-Mutter M6 × 1,0 1 6 0,6 4,3
Sicherungsmutter der Handbremshebel-Ein-
stellschraubeM6 × 1,0 1 5 0,5 3,6
Vorderrad-Bremsschlauchführung und Füh-
rungshalterungM5 × 0,8 1 4 0,4 2,9
Vorderrad-Bremsschlauchführung und untere
GabelbrückeM6 × 1,0 1 4 0,4 2,9
Kupplungshebel-Halterung M5 × 0,8 2 4 0,4 2,9
Kupplungshebel-Mutter M6 × 1,0 1 4 0,4 2,9
Warmstarthebel-Halterung M5 × 0,8 2 4 0,4 2,9
Warmstarthebel-Mutter M5 × 0,8 1 2 0,2 1,4
Bremsflüssigkeits-Vorratsbehälterdeckel vorn M4 × 0,7 2 2 0,2 1,4
Bremsschlauch-Hohlschraube vorn M10 × 1,25 2 30 3,0 22
Vorderrad-Bremssattel M8 × 1,25 2 23 2,3 17
Vorderrad-Bremssattel und Bremsschlauch-
HalterungM6 × 1,0 1 10 1,0 7,2
Bremsbelag-Haltestift-Abdeckung M10 × 1,0 2 3 0,3 2,2
Vorderrad-Bremssattel und Bremsbelag-HaltestiftM10 × 1,0 1 18 1,8 13
Hinterrad-Bremssattel und Bremsbelag-Haltestift M10 × 1,0 1 18 1,8 13
Bremssattel und Entlüftungsschraube M8 × 1,25 2 6 0,6 4,3
Vorderachse und Achsmutter M16 × 1,5 1 105 10,5 75
Vorderachs-Halterung M8 × 1,25 4 23 2,3 17
Scheibenbremse vorn M6 × 1,0 6 12 1,2 8,7
Scheibenbremse hinten M6 × 1,0 6 14 1,4 10
Fußbremshebel M8 × 1,25 1 26 2,6 19
Hinterrad-Hauptbremszylinder M6 × 1,0 2 11 1,1 8,0
Bremsflüssigkeits-Vorratsbehälter hinten M4 × 0,7 2 2 0,2 1,4
Bremsschlauch-Hohlschraube hinten M10 × 1,25 2 30 3,0 22
Hinterachse und Achsmutter M20 × 1,5 1 125 12,5 90

WARTUNGSDATEN
2 - 53
SPEC
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Speichennippel—72 3 0,3 2,2
Kettenrad M8 × 1,25 6 50 5,0 36
Bremsscheiben-Abdeckung hinten M6 × 1,0 2 7 0,7 5,1
Hinterrad-Bremssattel-Schutz M6 × 1,0 2 7 0,7 5,1
Kettenspanner-Einstellschraube und Siche-
rungsmutterM8 × 1,25 2 16 1,6 11
Motorlager:
Motor und Motorhalterung vorn M10 × 1,25 1 69 6,9 50
Motor und Rahmen (unten) M10 × 1,25 1 69 6,9 50
Motorhalterung und Rahmen M8 × 1,25 6 34 3,4 24
Motor und Motorhalterung (oben) M10 × 1,25 1 55 5,5 40
Motorschutz unten M6 × 1,0 3 10 1,0 7,2
Motorschutz links M8 × 1,25 2 23 2,3 17
Motorschutz rechts M8 × 1,25 2 23 2,3 17
Regler-Halterung und Rahmen M6 × 1,0 2 7 0,7 5,1
Regler M6 × 1,0 2 7 0,7 5,1
Schwingenachse und -Mutter M16 × 1,5 1 85 8,5 61
Umlenkhebel und Schwinge M14 × 1,5 1 80 8,0 58
Umlenkhebel und Übertragungshebel M14 × 1,5 1 80 8,0 58
Übertragungshebel und Rahmen M14 × 1,5 1 80 8,0 58
Federbein und Rahmen M10 × 1,25 1 56 5,6 40
Federbein und Umlenkhebel M10 × 1,25 1 53 5,3 38
Rahmenheck (oben) M8 × 1,25 1 32 3,2 23
Rahmenheck (unten) M8 × 1,25 2 29 2,9 21
Schwinge und Bremsschlauch-Halterung M5 × 0,8 4 1 0,1 0,7
Schwinge und Abdeckung M4 × 0,7 4 2 0,2 1,4
Antriebskettenspanner oben M8 × 1,25 1 19 1,9 13
Antriebskettenspanner unten M8 × 1,25 1 20 2,0 14
Antriebskettenschiene M6 × 1,0 3 7 0,7 5,1
Kettenschiene und Schwinge M5 × 0,8 4 6 0,6 4,3
Kraftstofftank M6 × 1,0 2 10 1,0 7,2
Kraftstoffhahn M6 × 1,0 2 7 0,7 5,1
Sitzbank-Halterung und Kraftstofftank M6 × 1,0 1 7 0,7 5,1
Haltegummi-Befestigungsschraube und Kraft-
stofftankM6 × 1,0 1 7 0,7 5,1
Kraftstofftank und Halterung M6 × 1,0 4 7 0,7 5,1
Lufthutze und Kraftstofftank M6 × 1,0 6 7 0,7 5,1
Lufthutze und Kühlerschutz (unten) M6 × 1,0 2 6 0,6 4,3
Vorderradabdeckung M6 × 1,0 4 7 0,7 5,1
Hinterradabdeckung (vorn) M6 × 1,0 2 7 0,7 5,1
Hinterradabdeckung (hinten) M6 × 1,0 2 11 1,1 8,0
Seitenabdeckung M6 × 1,0 2 7 0,7 5,1
Sitzbank M8 × 1,25 2 23 2,3 17
Tageskilometerzähler M6 × 1,0 2 7 0,7 5,1
Tachowellen-Halterung und Gabelschutz M5 × 0,8 2 4 0,4 2,9

WARTUNGSDATEN
2 - 54
SPEC
HINWEIS:
- Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren. Scheinwerfer-Halterung (unten) und untere
GabelbrückeM8 × 1,25 2 15 1,5 11
Scheinwerfertopf und -einsatz M6 × 1,0 2 7 0,7 5,1
Scheinwerfer (links und rechts) M6 × 1,0 2 7 0,7 5,1
Scheinwerfer (unten) M6 × 1,0 1 7 0,7 5,1
Rücklicht M6 × 1,0 3 4 0,4 2,9
Rücklicht-Kabelhalterung und Hinterradabdek-
kungM4 × 1,59 2 0,5 0,05 0,36
Kühlflüssigkeits-Ausgleichsbehälter M6 × 1,0 2 7 0,7 5,1
Seitenständer-Halterung und Rahmen M10 × 1,25 2 66 6,6 48
Antriebsketten-Anschlag und Seitenständer-
HalterungM6 × 1,0 1 7 0,7 5,1
Seitenständer M8 × 1,25 1 20 2,0 14 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb

WARTUNGSDATEN
2 - 55
SPEC
ELEKTRISCHE ANLAGE
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrisch ----
Schwungradmagnetzünder:
Impulsgeber-Widerstand (Kabelfarbe)248–372 Ω bei 20°C (68 °F)
(Weiß – Rot)----
Zündbox-Typ/-Hersteller 5UM-80/YAMAHA (USA) ----
5UM-90/YAMAHA (nicht USA) ----
Zündspule:
Typ/Hersteller 5UL-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,08–0,10 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4,6–6,8 kΩ bei 20 °C (68 °F) ----
Ladesystem:
Bauart Drehstromgenerator mit Dauerma-
gnet----
Stator-Typ/-Hersteller 5UM 10/YAMAHA ----
Nennleistung 14 V/120 A bei 5.000 U/min ----
Ladespulen-Widerstand (Kabelfarbe) 0,288–0,432 Ω bei 20 °C (68 °F)
(Weiß – Masse)----
Lichtspulen-Widerstand (Kabelfarbe) 0,224–0,336 Ω bei 20 °C (68 °F)
(Gelb – Masse)----
Gleichrichter/Regler:
Bauart Halbleiter Kurzschluß----
Typ/Hersteller SH712AA/SHINDENGEN ----
Regelspannung (WS) 13,0–14,0 V ----
Regelspannung (GS) 14,1–14,9 V ----
Nennstromstärke (WS) 12 A ----
Nennstromstärke (GS) 8 A ----
Elektrostarter:
Bauart Permanenteingriff ----
Startermotor:
Typ/Hersteller 5UM01/YAMAHA ----
Betriebsspannung 12 V ----
Leistung 0,35 kW ----
Ankerwicklungs-Widerstand 0,0189–0,0231 Ω bei 20 °C (68 °F) ----
Kohlebürsten-Gesamtlänge 7 mm (0,28 in) 3,5 mm (0,14 in)
Anzahl Kohlebürsten 2 Stück ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)----
Kollektor-Durchmesser 17,6 mm (0,69 in) 16,6 mm (0,65 in)
Unterschneidung der Kollektori-
solierung1,5 mm (0,06 in) ----

WARTUNGSDATEN
2 - 56
SPEC
HINWEIS:
Die Rotormutter zunächst mit 65 Nm (6,5 m  kg, 47 ft  lb) festziehen, dann wieder lockern und
anschließend wieder mit 65 Nm (6,5 m  kg, 47 ft  lb) anziehen. Starter-Relais:
Typ/Hersteller 2768090-A/JIDECO ----
Nennstromstärke 180 A ----
Wicklungs-Widerstand 4,2–4,6 Ω bei 20 °C (68 °F) ----
Anlaßsperrelais:
Typ/Hersteller ACM33221 M06/MATSUSHITA ----
Wicklungs-Widerstand 75,69–92,51 Ω bei 20 °C (68 °F) ----
Sicherungs-Stärke × Anzahl:
Hauptsicherung 10 A × 1 ----
Reservesicherung 10 A × 1 ----
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Lichtmaschinen-Kabelhalterung M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Siehe HINWEIS.
Leerlaufschalter M5 × 0,8 2 4 0,4 2,9
Startermotor M6 × 1,0 2 10 1,0 7,2
Starter-Relaisklemme M6 × 1,0 2 4 0,4 2,9
Massekabel und Zylinderkopf M6 × 1,0 1 10 1,0 7,2 Bezeichnung Standard Grenzwert

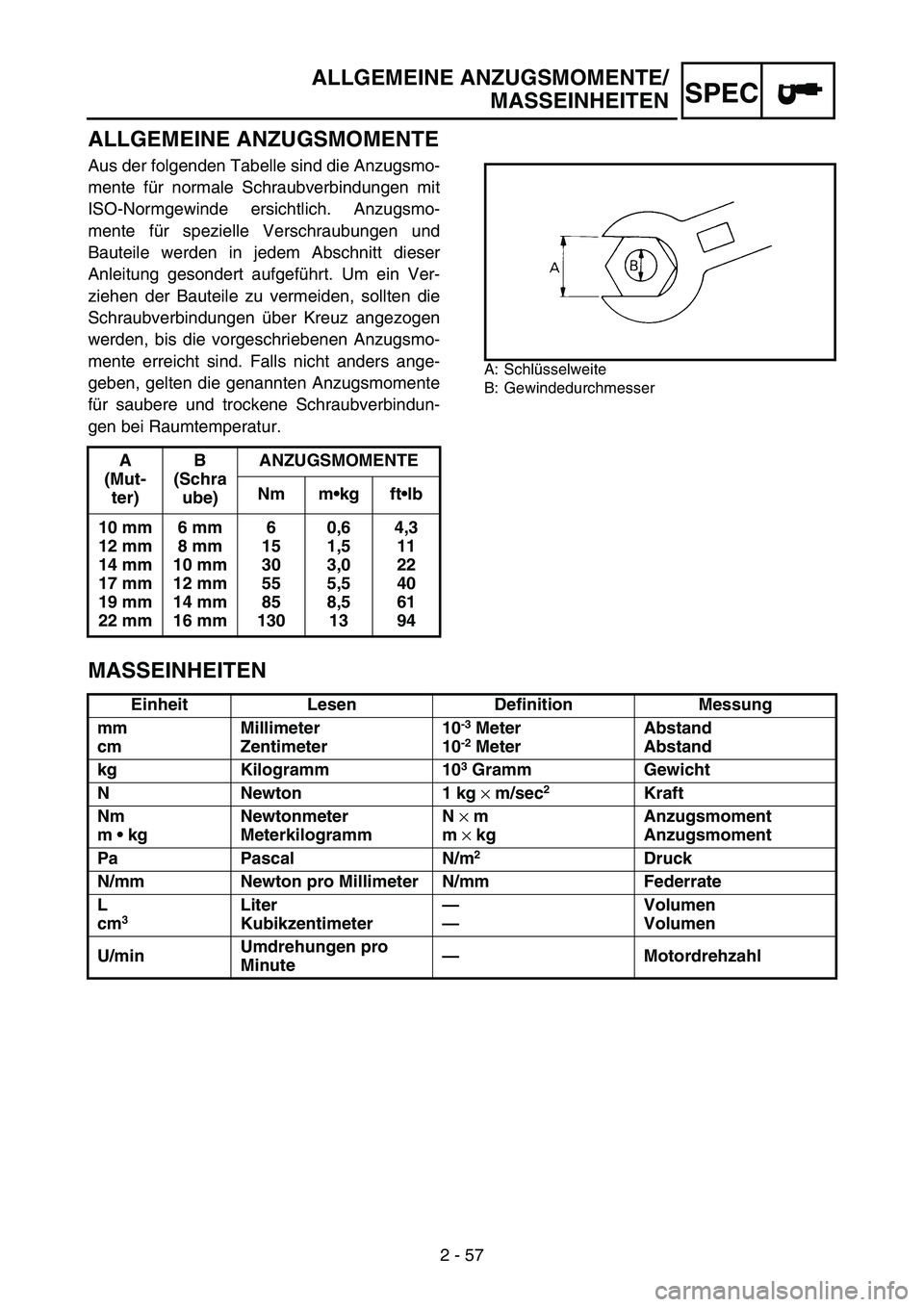

2 - 57
ALLGEMEINE ANZUGSMOMENTE/
MASSEINHEITEN
SPEC
ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die Anzugsmo-
mente für normale Schraubverbindungen mit
ISO-Normgewinde ersichtlich. Anzugsmo-
mente für spezielle Verschraubungen und
Bauteile werden in jedem Abschnitt dieser
Anleitung gesondert aufgeführt. Um ein Ver-
ziehen der Bauteile zu vermeiden, sollten die
Schraubverbindungen über Kreuz angezogen
werden, bis die vorgeschriebenen Anzugsmo-
mente erreicht sind. Falls nicht anders ange-
geben, gelten die genannten Anzugsmomente
für saubere und trockene Schraubverbindun-
gen bei Raumtemperatur.
A: Schlüsselweite
B: Gewindedurchmesser
MASSEINHEITEN
A
(Mut-
ter)B
(Schra
ube)ANZUGSMOMENTE
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
Einheit Lesen Definition Messung
mm
cmMillimeter
Zentimeter10
-3 Meter
10-2 MeterAbstand
Abstand
kg Kilogramm 10
3 Gramm Gewicht
N Newton 1 kg
× m/sec
2 Kraft
Nm
m  kgNewtonmeter
MeterkilogrammN
× m
m
× kgAnzugsmoment
Anzugsmoment
Pa Pascal N/m
2Druck
N/mm Newton pro Millimeter N/mm Federrate
L
cm
3 Liter
Kubikzentimeter—
—Volumen
Volumen
U/minUmdrehungen pro
Minute—Motordrehzahl
