5 - 116
CHAS
7. Montieren:
Teleskopgabel
1
Obere Gabelbrücke
2
Zündschalter
3
Steckverbinder-Halterung
4
Halterung (Vorderrad-Brems-
schlauchführung)
5
HINWEIS:
Die Steckverbinder-Halterung für
die Vorderrad-Bremsschlauchfüh-
rung montieren.
Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
8. Montieren:
Beilagscheibe
1
Lenkkopfmutter
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
9. Montieren:
Lenkkopf-Abdeckung
1
10. Nach dem festziehen der Mutter
die Lenkung auf Schwergängig-
keit kontrollieren. Bei Schwer-
gängigkeit die Lenkkopfmutter
allmählich lockern.
11. Einstellen:
Gabelrohr-Überstand
a
Standard-Gabelrohr-
Überstand a:
5 mm (0,20 in)
7. Installare:
Forcella anteriore 1
Staffa superiore 2
Interruttore di accensione 3
Staffa dell’accoppiatore 4
Staffa della guida tubo del freno
anteriore 5
NOTA:
Installare la staffa dell’accoppiatore
all’esterno della staffa della guida
tubo freno anteriore.
Serrare temporaneamente i bulloni di
serraggio (staffa inferiore).
Non serrare ancora i bulloni di serrag-
gio (staffa superiore).
8. Installare:
Rondella 1
Dado fusto dello sterzo 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
9. Installare:
Rivestimento fusto dello sterzo
1
10. Dopo aver serrato il dado, control-
lare che lo sterzo si muova in modo
uniforme. Se si muove con diffi-
coltà, regolare lo sterzo allentando
poco per volta la ghiera sterzo.
11. Regolare:
Estremità superiore della forcella
anteriore a
Estremità superiore della
forcella anteriore
(standard) a:
5 mm (0,20 in)
7. Instalar:
Horquilla delantera
1
Soporte superior
2
Interruptor principal
3
Soporte del acoplador
4
Soporte de la guía del tubo del
freno delantero
5
NOTA:
Monte el soporte del acoplador por
fuera del soporte de la guía del
tubo de freno delantero.
Apriete provisionalmente los rema-
ches extraíbles (soporte inferior).
No apriete todavía los remaches
extraíbles (soporte superior).
8. Instalar:
Arandela
1
Tuerca del vástago de la
dirección
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
9. Instalar:
Tapa del vástago de la direc-
ción
1
10. Después de apretar la tuerca
compruebe si la dirección se
mueve con suavidad. Si no es
así, ajuste la dirección aflojando
la tuerca anular poco a poco.
11. Ajustar:
Extremo superior de la horqui-
lla delantera
a
Extremo superior de la
horquilla delantera
(estándar) a:
5 mm (0,20 in)
LENKUNG
STERZO
DIRECCIÓN

5 - 117
CHASSTEERING
12. Tighten:
Pinch bolt (upper bracket)
1
Pinch bolt (lower bracket)
2
CAUTION:
Tighten the lower bracket to speci-
fied torque. If torqued too much, it
may cause the front fork to mal-
function.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
13. Install:
Trip meter
1
Bolt (trip meter)
2
NOTE:Install the trip meter over the coupler
bracket
3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
12. Serrer:
Boulon de pincement (té supé-
rieur) 1
Boulon de pincement (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. Un serrage excessif peut compro-
mettre le bon fonctionnement de la
fourche.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
13. Monter:
Compteur journalier 1
Boulon (compteur journalier) 2
N.B.:
Monter le compteur journalier sur le sup-
port de fiche rapide 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
DIRECTION

5 - 118
CHAS
12. Festziehen:
Klemmschraube
(obere Gabelbrücke)
1
Klemmschraube
(untere Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
13. Montieren:
Tageskilometerzähler
1
Schraube (Tageskilometer-
zähler)
2
HINWEIS:
Den Tageskilometerzähler über der
Steckverbinder-Halterung
3 montie-
ren.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
12. Serrare:
Bullone di serraggio (staffa supe-
riore) 1
Bullone di serraggio (staffa infe-
riore) 2
ATTENZIONE:
Serrare la staffa inferiore alla coppia
specificata. Se la si serra troppo, può
verificarsi un malfunzionamento della
forcella anteriore.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
13. Installare:
Contachilometri parziale 1
Bullone (contachilometri par-
ziale) 2
NOTA:
Installare il contachilometri parziale
sulla staffa dell’accoppiatore 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
12. Apretar:
Remache extraíble (soporte
superior)
1
Remache extraíble (soporte
inferior)
2
ATENCION:
Apriete el soporte inferior con el
par especificado. Si lo aprieta
demasiado puede provocar un
funcionamiento incorrecto de la
horquilla delantera.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
13. Instalar:
Cuentakilómetros parcial
1
Tornillo (cuentakilómetros par-
cial)
2
NOTA:
Instale el cuentakilómetros parcial en
el soporte del acoplador
3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
LENKUNG
STERZO
DIRECCIÓN

5 - 119
CHASSWINGARM
EC570000
SWINGARM
Extent of removal:
1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Brake hose holder
Refer to “FRONT BRAKE AND REAR BRAKE”
section.
Rear brake caliper
Bolt (brake pedal) Shift the brake pedal backward.
Drive chain
1 Drive chain support 1
2 Lower chain tensioner 1
3 Bolt (rear shock absorber-relay arm) 1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1

5 - 120
CHAS
BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-
ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Support de durit de frein
Se reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Etrier de frein arrière
Boulon (pédale de frein) Glisser la pédale de frein vers l’arrière.
Chaîne de transmission
1 Support de chaîne de transmission 1
2 Tendeur de chaîne inférieur 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (bielle) 1
5 Boulon-pivot 1
6 Bras oscillant 1
1
SCHWINGE
Arbeitsumfang:
1 Schwinge demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nicht
umfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbocken und in
gerader Stellung halten.
Bremsschlauch-Halterung
Siehe unter “VORDER- UND
HINTERRADBREMSEN”.
Hinterrad-Bremssattel
Fußbremshebel-Schraube Den Fußbremshebel nach hinten ziehen.
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge festhalten.
4Übertragungshebel-Schraube 1
5 Schwingenachse 1
6 Schwinge 1
1
BRAS OSCILLANT
SCHWINGE

5 - 121
CHAS
FORCELLONE OSCILLANTE
Estensione della rimozione:1 Rimozione forcellone oscillante
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE FORCELLONE
OSCILLANTE
AVVERTENZA
Sostenere saldamente la macchina in modo che non cisia il rischio che si rovesci. Preparazione per la rimozione Sostenere la macchina ponendo un apposito
cavalletto sotto il motore.
Supporto tubo flessibile del freno
Fare riferimento al paragrafo “FRENO ANTERIORE E
POSTERIORE”.
Pinza freno posteriore
Bullone (pedale del freno) Spostare indietro il pedale del freno.
Catena di trasmissione
1 Supporto catena di trasmissione 1
2 Tenditore inferiore catena 1
3 Bullone (ammortizzatore posteriore - braccio di
rinvio) 1 Sollevare il forcellone oscillante.
4 Bullone (biella) 1
5 Albero di articolazione 1
6 Forcellone oscillante 1
1
FORCELLONE OSCILLANTE

5 - 122
CHAS

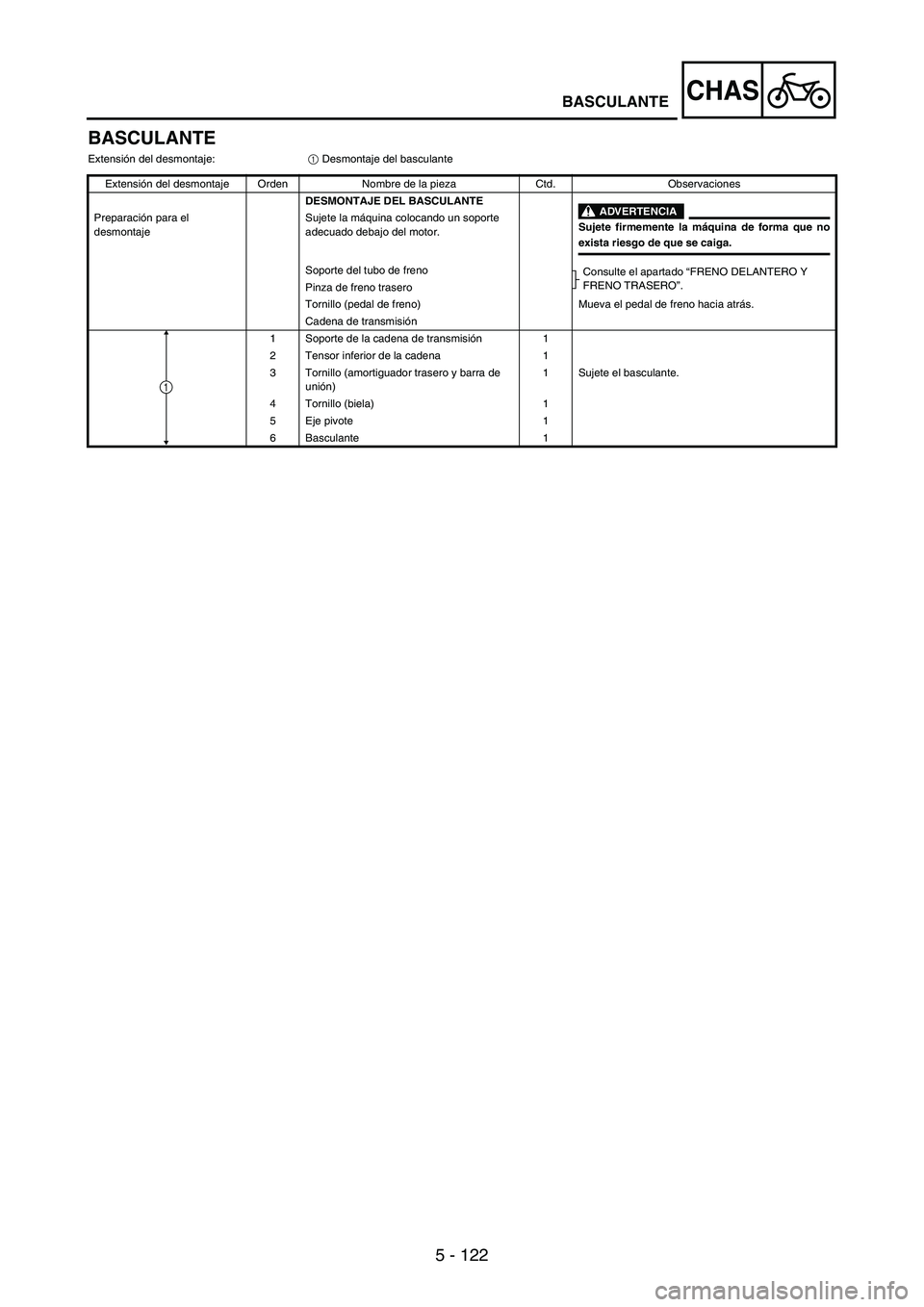

BASCULANTE
Extensión del desmontaje:
1 Desmontaje del basculante
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL BASCULANTE
ADVERTENCIA
Sujete firmemente la máquina de forma que no
exista riesgo de que se caiga. Preparación para el
desmontajeSujete la máquina colocando un soporte
adecuado debajo del motor.
Soporte del tubo de freno
Consulte el apartado “FRENO DELANTERO Y
FRENO TRASERO”.
Pinza de freno trasero
Tornillo (pedal de freno) Mueva el pedal de freno hacia atrás.
Cadena de transmisión
1 Soporte de la cadena de transmisión1
2 Tensor inferior de la cadena 1
3 Tornillo (amortiguador trasero y barra de
unión)1 Sujete el basculante.
4 Tornillo (biela) 1
5 Eje pivote 1
6 Basculante 1
1
BASCULANTE

5 - 123
CHASSWINGARM
EC578000SWINGARM DISASSEMBLY
Extent of removal:
1 Swingarm disassembly
2 Connecting rod removal and disassembly
3 Relay arm removal and disassembly
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1 Cap 2 Refer to “REMOVAL POINTS”.
2 Relay arm 1
3 Connecting rod 1
4 Collar 2
5 Oil seal 2
6 Thrust bearing 2
7 Bushing 2
8 Oil seal 8
9 Bearing 10 Refer to “REMOVAL POINTS”.
1
2
3
23
