2005 YAMAHA WR 250F key

EC080000

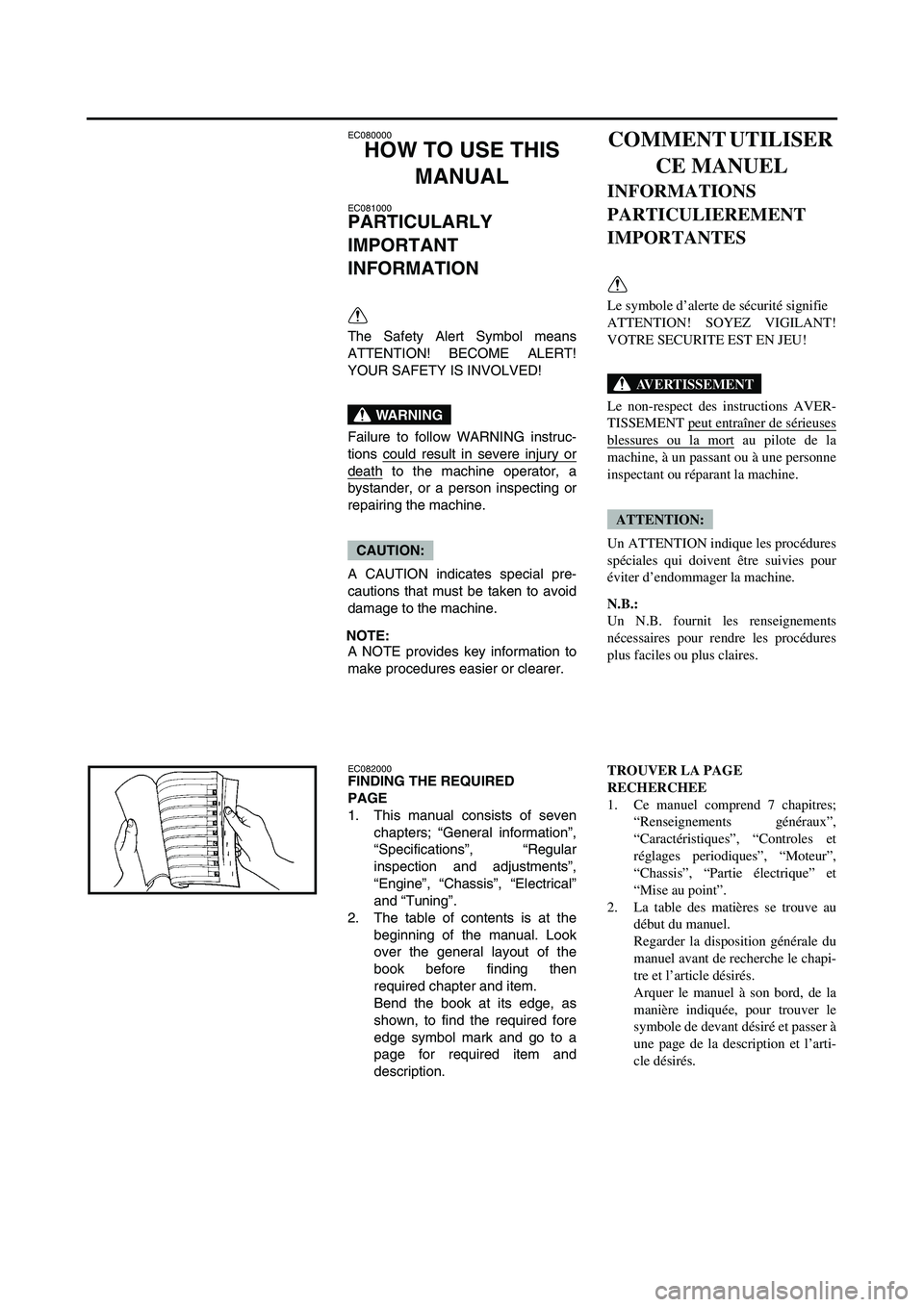

HOW TO USE THIS
MANUAL
EC081000
PARTICULARLY
IMPORTANT
INFORMATION
The Safety Alert Symbol means
ATTENTION! BECOME ALERT!
YOUR SAFETY IS INVOLVED!
Failure to follow WARNING instruc-
tions could result in severe injury or
death to the machine operator, a
bystander, or a person inspecting or
repairing the machine.
A CAUTION indicates special pre-
cautions that must be taken to avoid
damage to the machine.
NOTE:
A NOTE provides key information to
make procedures easier or clearer.
WARNING
CAUTION:
EC082000FINDING THE REQUIRED
PAGE
1. This manual consists of seven
chapters; “General information”,
“Specifications”, “Regular
inspection and adjustments”,
“Engine”, “Chassis”, “Electrical”
and “Tuning”.
2. The table of contents is at the
beginning of the manual. Look
over the general layout of the
book before finding then
required chapter and item.
Bend the book at its edge, as
shown, to find the required fore
edge symbol mark and go to a
page for required item and
description.
COMMENT UTILISER
CE MANUEL
INFORMATIONS
PARTICULIEREMENT
IMPORTANTES
Le symbole d’alerte de sécurité signifie
ATTENTION! SOYEZ VIGILANT!
VOTRE SECURITE EST EN JEU!
Le non-respect des instructions AVER-
TISSEMENT peut entraîner de sérieuses
blessures ou la mort au pilote de la
machine, à un passant ou à une personne
inspectant ou réparant la machine.
Un ATTENTION indique les procédures
spéciales qui doivent être suivies pour
éviter d’endommager la machine.
N.B.:
Un N.B. fournit les renseignements
nécessaires pour rendre les procédures
plus faciles ou plus claires.
AVERTISSEMENT
ATTENTION:
TROUVER LA PAGE
RECHERCHEE
1. Ce manuel comprend 7 chapitres;
“Renseignements généraux”,
“Caractéristiques”, “Controles et
réglages periodiques”, “Moteur”,
“Chassis”, “Partie électrique” et
“Mise au point”.
2. La table des matières se trouve au
début du manuel.
Regarder la disposition générale du
manuel avant de recherche le chapi-
tre et l’article désirés.
Arquer le manuel à son bord, de la
manière indiquée, pour trouver le
symbole de devant désiré et passer à
une page de la description et l’arti-
cle désirés.

3 - 35
INSP
ADJ
AIR FILTER CLEANING
NOTE:Proper air filter maintenance is the
biggest key to preventing premature
engine wear and damage.
CAUTION:
Never run the engine without the
air filter element in place; this
would allow dirt and dust to enter
the engine and cause rapid wear
and possible engine damage.
1. Remove:
Air filter case cover
1
NOTE:Loosen the quick screw
2 and draw
the air filter case cover to remove it
because its claws
a are inserted in
the side cover as shown.
2. Unhook:
Binder
1
3. Remove:
Air filter element
1
Filter guide
2
4. Clean:
Air filter element
Clean them with solvent.
NOTE:After cleaning, remove the remaining
solvent by squeezing the element.
CAUTION:
Do not twist the element when
squeezing the element.
Leaving too much of solvent in
the element may result in poor
starting.
NETTOYAGE DU FILTRE A AIR
N.B.:
Un bon entretien du filtre à air est la
meilleure façon d’éviter l’usure et
l’endommagement prématurés du
moteur.
ATTENTION:
Ne jamais faire tourner un moteur
lorsque l’élément du filtre à air n’est
pas en place. Des crasses et des pous-
sières pourraient pénétrer dans le
moteur et provoquer son usure pré-
maturée et d’éventuels dommages.
1. Déposer:
Couvercle du boîtier de filtre à air
1
N.B.:
Desserrer la vis de serrage rapide 2 et
tirer le couvercle du boîtier de filtre à air
pour le déposer car ses pattes a sont
insérées dans le couvercle latéral comme
illustré.
2. Décrocher:
Fixation 1
3. Déposer:
Elément de filtre à air 1
Guide de filtre 2
4. Nettoyer:
Elément de filtre à air
Nettoyer à l’aide d’un solvant.
N.B.:
Après nettoyage, éliminer l’excès de sol-
vant en pressant l’élément.
ATTENTION:
Ne pas tordre l’élément.
Un excès de solvant risque de provo-
quer des problèmes de démarrage.
ENGINE
MOTEUR

4 - 189

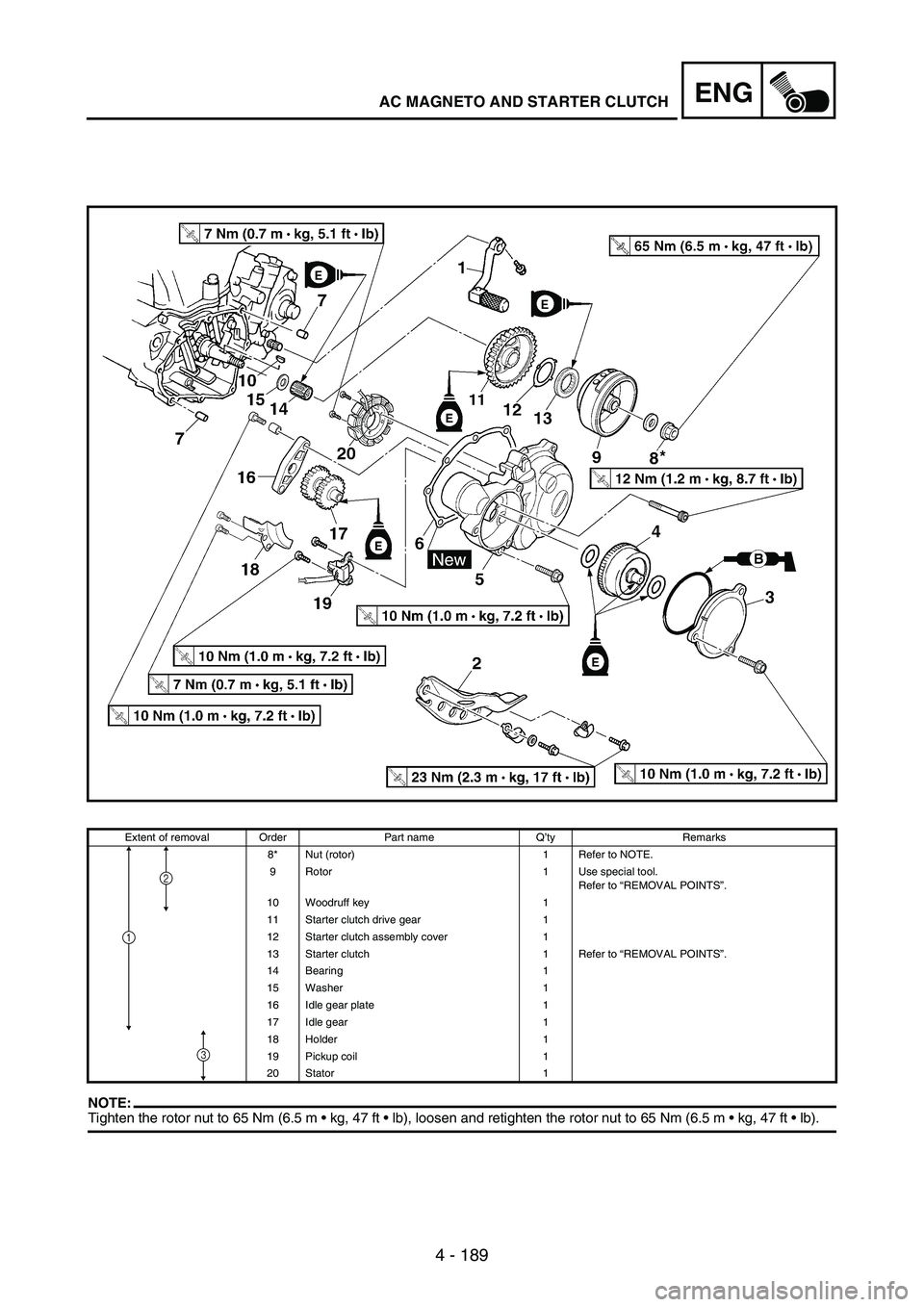

ENGAC MAGNETO AND STARTER CLUTCH
NOTE:Tighten the rotor nut to 65 Nm (6.5 m  kg, 47 ft  lb), loosen and retighten the rotor nut to 65 Nm (6.5 m  kg, 47 ft  lb).
Extent of removal Order Part name Q’ty Remarks
8* Nut (rotor) 1 Refer to NOTE.
9 Rotor 1 Use special tool.
Refer to “REMOVAL POINTS”.
10 Woodruff key 1
11 Starter clutch drive gear 1
12 Starter clutch assembly cover 1
13 Starter clutch 1 Refer to “REMOVAL POINTS”.
14 Bearing 1
15 Washer 1
16 Idle gear plate 1
17 Idle gear 1
18 Holder 1
19 Pickup coil 1
20 Stator 1
2
1
3

4 - 195
ENGAC MAGNETO AND STARTER CLUTCH
EC4L4000INSPECTION
AC magneto
1. Inspect:
Rotor inner surface
a
Stator outer surface
b
Damage
→ Inspect the crank-
shaft runout and crankshaft
bearing.
If necessary, replace AC mag-
neto and/or stator.
EC4L4200Woodruff key
1. Inspect:
Woodruff key
1
Damage
→ Replace.
Starter clutch
1. Check:
Starter clutch
Damage/wear
→ Replace.
2. Check:
Idle gear
Starter clutch drive gear
Pitting/burrs/chips/roughness/
wear
→ Replace the defective
parts.CONTROLE
Alternateur avec rotor à aimantation
permanente
1. Contrôler:
Surface intérieure du rotor a
Surface extérieure du stator b
Endommagement → Contrôler le
faux-rond et le roulement du vile-
brequin.
Si nécessaire, remplacer l’alterna-
teur et/ou le stator.
Clavette demi-lune
1. Contrôler:
Clavette demi-lune 1
Endommagement → Remplacer.
Embrayage du démarreur
1. Contrôler:
Embrayage du démarreur
Endommagement/usure → Rem-
placer.
2. Contrôler:
Pignon fou
Pignon menant de l’embrayage
de démarreur
Piqûres/barbes/copeaux/irrégula-
rités/usure → Remplacer les piè-
ces défectueuses.
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR

4 - 201
ENGAC MAGNETO AND STARTER CLUTCH
6. Install:
Starter clutch
1
To rotor
2.
NOTE:Install the starter clutch with its
plate side upward.
While installing the starter clutch,
push in the projections
a one by
one on the clutch circumference.
Push in the starter clutch until it
hits the rotor.
1
2a
7. Install:
Starter clutch assembly cover
1
To rotor
2.
NOTE:Install the starter clutch assembly
cover by fitting its pawls
a into the
groove
b in the rotor.
1
2a
b
8. Install:
Woodruff key 1
Rotor 2
NOTE:Clean the tapered portions of the
crankshaft and rotor.
When installing the woodruff key,
make sure that its flat surface a is
in parallel with the crankshaft cen-
ter line b.
When installing the rotor, align the
keyway c of the rotor with the
woodruff key.
1
21
a
b
c
6. Monter:
Embrayage du démarreur 1
Sur le rotor 2.
N.B.:
Monter l’embrayage du démarreur en
orientant sa plaque vers le haut.
Pour monter l’embrayage du démar-
reur, enfoncer les ergots a un par un
sur la circonférence de l’embrayage.
Enfoncer l’embrayage du démarreur
jusqu’à ce qu’il touche le rotor.
7. Monter:
Couvercle de l’embrayage du
démarreur complet 1
Sur le rotor 2.
N.B.:
Monter l’embrayage du démarreur com-
plet en engageant ses cliquets a dans la
gorge b du rotor.
8. Monter:
Clavette demi-lune 1
Rotor 2
N.B.:
Nettoyer les parties coniques du vile-
brequin et du rotor.
En montant la clavette demi-lune,
veiller à ce que sa surface plane a
soit parallèle à la ligne de centrage du
vilebrequin b.
En montant le rotor, aligner la rainure
c du rotor avec la clavette demi-lune.
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR
