ESPECIFICACIONES DE MANTENIMIENTO
2 - 90
SPEC
NOTA:
1. Primero apriete la tuerca de la dirección aproximadamente 38 Nm (3,8 m  kg, 27 ft  lb) con la
llave de tuercas de la dirección y luego aflójela una vuelta.
2. Vuelva a apretar la tuerca de la dirección 7 Nm (0,7 m  kg, 5,1 ft  lb). Pieza que se debe apretarTamaño de
la roscaCtd.Par de apriete
Nm m·kg ft·lb
Soporte superior y tubo exterior M8 × 1,25 4 23 2,3 17
Soporte inferior y tubo exterior M8 × 1,25 4 20 2,0 14
Soporte superior y vástago de la dirección M24 × 1,0 1 145 14,5 105
Soporte superior del manillar y soporte superior M8 × 1,25 4 28 2,8 20
Vástago de la dirección y tuerca anular de la
direcciónM28 × 1,0 1 Consulte la NOTA.
Horquilla delantera y tornillo de la tapa de la
horquilla delanteraM51 × 1,5 2 30 3,0 22
Horquilla delantera y válvula de la base M27 × 1,0 2 55 5,5 40
Tornillo de la tapa de la horquilla delantera y
varilla del amortiguadorM12 × 1,25 2 29 2,9 21
Tornillo de purga de la horquilla delantera y
tornillo de la tapa de la horquilla delanteraM5 × 0,8 2 1 0,1 0,7
Horquilla delantera y protector de la horquilla
delantera M6 × 1,0 6 10 1,0 7,2
Horquilla delantera y soporte del tubo de freno M6 × 1,0 2 7 0,7 5,1
Tapa del puño del acelerador M5 × 0,8 2 4 0,4 2,9
Bomba de freno delantero M6 × 1,0 2 9 0,9 6,5
Tornillo de sujeción de la maneta de freno M6 × 1,0 1 6 0,6 4,3
Tuerca de sujeción de la maneta de freno M6 × 1,0 1 6 0,6 4,3
Contratuerca de la posición de la maneta de frenoM6 × 1,0 1 5 0,5 3,6
Guía del tubo de freno delantero y abrazadera
de la guía del tubo de freno delanteroM5 × 0,8 1 4 0,4 2,9
Guía del tubo de freno y abrazadera inferior M6 × 1,0 1 4 0,4 2,9
Soporte de la maneta de embrague M5 × 0,8 2 4 0,4 2,9
Tuerca de sujeción de la maneta de embrague M6 × 1,0 1 4 0,4 2,9
Soporte del mando de arranque en caliente M5 × 0,8 2 4 0,4 2,9
Tuerca de sujeción del mando de arranque en
calienteM5 × 0,8 1 2 0,2 1,4
Tapa de la bomba de freno delantero M4 × 0,7 2 2 0,2 1,4
Perno de unión del tubo de freno delantero M10 × 1,25 2 30 3,0 22
Pinza del freno delantero M8 × 1,25 2 23 2,3 17
Pinza del freno delantero y soporte del tubo de
frenoM6 × 1,0 1 10 1,0 7,2
Tapón del pasador de la pastilla M10 × 1,0 2 3 0,3 2,2
Pinza de freno delantero y pasador de la pastilla M10 × 1,0 1 18 1,8 13
Pinza de freno trasero y pasador de la pastilla M10 × 1,0 1 18 1,8 13
Pinza de freno y tornillo de purga M8 × 1,25 2 6 0,6 4,3
Eje de la rueda delantera y tuerca del eje M16 × 1,5 1 105 10,5 75
Soporte del eje de la rueda delantera M8 × 1,25 4 23 2,3 17
Disco de freno delantero M6 × 1,0 6 12 1,2 8,7
Disco de freno trasero M6 × 1,0 6 14 1,4 10
Pedal de freno M8 × 1,25 1 26 2,6 19
Bomba de freno trasero M6 × 1,0 2 11 1,1 8,0
Tapa de la bomba de freno trasero M4 × 0,7 2 2 0,2 1,4
Perno de unión del tubo de freno trasero M10 × 1,25 2 30 3,0 22
Eje de la rueda trasera y tuerca del eje M20 × 1,5 1 125 12,5 90

ESPECIFICACIONES DE MANTENIMIENTO
2 - 91
SPEC
Pieza que se debe apretarTamaño de
la roscaCtd.Par de apriete
Nm m·kg ft·lb
Tuerca (radio)—72 3 0,3 2,2
Piñón de la rueda trasera M8 × 1,25 6 50 5,0 36
Tapa del disco de freno trasero M6 × 1,0 2 7 0,7 5,1
Protector de la pinza de freno trasero M6 × 1,0 2 7 0,7 5,1
Tornillo de ajuste del tensor de la cadena de
transmisión y contratuercaM8 × 1,25 2 16 1,6 11
Montura del motor:
Motor y soporte del motor (delantero) M10 × 1,25 1 69 6,9 50
Motor y bastidor (inferior) M10 × 1,25 1 69 6,9 50
Soporte del motor y bastidor M8 × 1,25 6 34 3,4 24
Motor y soporte del motor (superior) M10 × 1,25 1 55 5,5 40
Protección inferior del motor M6 × 1,0 3 10 1,0 7,2
Protección izquierda del motor M8 × 1,25 2 23 2,3 17
Protección derecha del motor M8 × 1,25 2 23 2,3 17
Soporte del regulador y bastidor M6 × 1,0 2 7 0,7 5,1
Regulador M6 × 1,0 2 7 0,7 5,1
Eje pivote y tuerca M16 × 1,5 1 85 8,5 61
Barra de unión y basculante M14 × 1,5 1 80 8,0 58
Barra de unión y biela M14 × 1,5 1 80 8,0 58
Biela y bastidor M14 × 1,5 1 80 8,0 58
Amortiguador trasero y bastidor M10 × 1,25 1 56 5,6 40
Amortiguador trasero y barra de unión M10 × 1,25 1 53 5,3 38
Bastidor trasero (superior) M8 × 1,25 1 32 3,2 23
Bastidor trasero (inferior) M8 × 1,25 2 29 2,9 21
Basculante y soporte del tubo de freno M5 × 0,8 4 1 0,1 0,7
Basculante y refuerzo M4 × 0,7 4 2 0,2 1,4
Tensor superior de la cadena de transmisiónM8 × 1,25 1 19 1,9 13
Tensor inferior de la cadena de transmisiónM8 × 1,25 1 20 2,0 14
Soporte de la cadena de transmisiónM6 × 1,0 3 7 0,7 5,1
Protección de la junta y basculante M5 × 0,8 4 6 0,6 4,3
Depósito de combustible M6 × 1,0 2 10 1,0 7,2
Llave de paso del combustible M6 × 1,0 2 7 0,7 5,1
Soporte del conjunto de sillín y depósito de
combustibleM6 × 1,0 1 7 0,7 5,1
Tornillo de enganche (banda de ajuste) y
depósito de combustibleM6 × 1,0 1 7 0,7 5,1
Soporte del depósito de combustible y depó-
sito de combustibleM6 × 1,0 4 7 0,7 5,1
Toma de aire dinámica y depósito de combustibleM6 × 1,0 6 7 0,7 5,1
Toma de aire dinámica y protector del radia-
dor (inferior)M6 × 1,0 2 6 0,6 4,3
Guardabarros delantero M6 × 1,0 4 7 0,7 5,1
Guardabarros trasero (parte delantera) M6 × 1,0 2 7 0,7 5,1
Guardabarros trasero (parte trasera) M6 × 1,0 2 11 1,1 8,0
Cubierta lateral M6 × 1,0 2 7 0,7 5,1
SillínM8 × 1,25 2 23 2,3 17
Cuentakilómetros parcial M6 × 1,0 2 7 0,7 5,1
Soporte del cable del indicador y protector de
la horquilla delanteraM5 × 0,8 2 4 0,4 2,9

ESPECIFICACIONES DE MANTENIMIENTO
2 - 92
SPEC
NOTA:
- se debe comprobar el par de apriete de la parte marcada después del rodaje o antes de cada
carrera.Apoyo del faro (inferior) y soporte inferior M8 × 1,25 2 15 1,5 11
Carcasa del faro y conjunto del faro M6 × 1,0 2 7 0,7 5,1
Faro (izquierda y derecha) M6 × 1,0 2 7 0,7 5,1
Faro (inferior) M6 × 1,0 1 7 0,7 5,1
Piloto trasero M6 × 1,0 3 4 0,4 2,9
Abrazadera del cable del piloto trasero y guar-
dabarros traseroM4 × 1,59 2 0,5 0,05 0,36
Depósito de refrigerante M6 × 1,0 2 7 0,7 5,1
Soporte del caballete lateral y bastidor M10 × 1,25 2 66 6,6 48
Tope de la cadena de transmisión y soporte
del caballete lateralM6 × 1,0 1 7 0,7 5,1
Caballete lateral M8 × 1,25 1 20 2,0 14 Pieza que se debe apretarTamaño de
la roscaCtd.Par de apriete
Nm m·kg ft·lb

ESPECIFICACIONES DE MANTENIMIENTO
2 - 93
SPEC
SISTEMA ELÉCTRICO
Elemento Estándar Límite
Sistema de encendido:
Tipo de optimizador de distribución Sistema eléctrico ----
CDI:
Resistencia de la bobina captadora
(color)248 ~ 372 Ω a 20°C (68 °F)
(Blanco – Rojo)----
Unidad CDI, modelo/fabricante 5UM-80/YAMAHA (USA) ----
5UM-90/YAMAHA (excepto USA) ----
Bobina de encendido:
Modelo/fabricante 5UL-10/DENSO ----
Distancia entre electrodos mínima 6 mm (0,24 in) ----
Resistencia de la bobina primaria 0,08 ~ 0,10 Ω a 20 °C (68 °F) ----
Resistencia de la bobina secundaria 4,6 ~ 6,8 kΩ a 20 °C (68 °F) ----
Sistema de carga:
Tipo de sistema Magneto CA ----
Modelo (estátor)/fabricante 5UM 10/YAMAHA ----
Producción normal 14 V/120 W a 5.000 r/min ----
Resistencia de la bobina de carga
(color)0,288 ~ 0,432 Ω a 20 °C (68 °F)
(Blanco – Masa)----
Resistencia de la bobina de ilumina-
ción (color)0,224 ~ 0,336 Ω a 20 °C (68 °F)
(Amarillo – Masa)----
Rectificador/regulador:
Tipo de regulador Cortocircuito de semiconductor ----
Modelo/fabricante SH712AA/SHINDENGEN ----
Voltaje regulado (CA) 13,0 ~ 14,0 V ----
Voltaje regulado (CC) 14,1 ~ 14,9 V ----
Capacidad del rectificador (CA) 12 A ----
Capacidad del rectificador (CC) 8 A ----
Sistema de arranque eléctrico:
Tipo De engranaje constante ----
Motor de arranque:
Modelo/fabricante 5UM01/YAMAHA ----
Voltaje de trabajo 12 V ----
Potencia 0,35 kW ----
Resistencia de la bobina del indu-
cido0,0189 ~ 0,0231 Ω a 20 °C (68 °F) ----
Longitud total de la escobilla 7 mm (0,28 in) 3,5 mm (0,14 in)
Número de escobillas 2 unidades ----
Tensión del muelle 3,92 ~ 5,88 N
(400 ~ 600 g, 14,1 ~ 21,2 oz)----
Diámetro del colector 17,6 mm (0,69 in) 16,6 mm (0,65 in)
Rebaje de mica (profundidad) 1,5 mm (0,06 in) ----

ESPECIFICACIONES DE MANTENIMIENTO
2 - 94
SPEC
NOTA:
Apriete la tuerca del rotor a 65 Nm (6,5 m  kg, 47 ft  lb), aflójela y vuelva a apretarla a 65 Nm
(6,5 m  kg, 47 ft  lb). Relé de arranque:
Modelo/fabricante 2768090-A/JIDECO ----
Amperaje 180 A ----
Resistencia del devanado de la
bobina4,2 ~ 4,6 Ω a 20 °C (68 °F) ----
Relé de corte del circuito de arranque:
Modelo/fabricante ACM33221 M06/MATSUSHITA ----
Resistencia del devanado de la
bobina75,69 ~ 92,51 Ω a 20 °C (68 °F) ----
Fusibles (amperaje × cantidad):
Fusible principal 10 A × 1 ----
Fusible de reserva 10 A × 1 ----
Pieza que se debe apretarTamaño de
la roscaCtd.Par de apriete
Nm m·kg ft·lb
Estátor M5 × 0,8 2 7 0,7 5,1
Soporte (cable de la magneto CA) M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Consulte la NOTA.
Interruptor de luz de punto muerto M5 × 0,8 2 4 0,4 2,9
Motor de arranque M6 × 1,0 2 10 1,0 7,2
Terminal del relé de arranque M6 × 1,0 2 4 0,4 2,9
Cable negativo y culata M6 × 1,0 1 10 1,0 7,2 Elemento Estándar Límite

2 - 95
ESPECIFICACIONES GENERALES DE APRIETE/
DEFINICIÓN DE UNIDADES
SPEC
ESPECIFICACIONES GENERA-
LES DE APRIETE
En este cuadro se especifican los pares de
apriete para las fijaciones estándar con pasos
de rosca ISO. Los pares de apriete para los
componentes o conjuntos especiales se inclu-
yen en las secciones correspondientes de este
manual. Para evitar la deformación de las pie-
zas, los conjuntos de varias fijaciones se
deben apretar en cruz y en etapas progresivas
hasta obtener el par especificado. Salvo que
se especifique otra cosa, las especificaciones
de par de apriete requieren roscas limpias y
secas. Los componentes deben estar a tem-
peratura ambiente.
A: Distancia entre caras
B: Diámetro exterior de la rosca
DEFINICIÓN DE UNIDADES
A
(Tuerca)B
(Torni-
llo)ESPECIFICACIONES
DE LOS PARES DE
APRIETE
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
Unidad Lectura DefiniciónMedida
mm
cmmilímetros
centímetros10
-3 metros
10-2 metrosLongitud
Longitud
kg kilogramos 10
3 gramos Peso
N Newton 1 kg
× m/s
2 Fuerza
Nm
m  kgNewton por metro
KilográmetrosN
× m
m
× kgPar de apriete
Par de apriete
Pa Pascal N/m
2Presión
N/mm Newton por milímetro N/mm Tensión del muelle
L
cm
3 Litros
Centímetros cúbicos—
—Volumen o capacidad
Volumen o capacidad
r/minRevoluciones por
minuto—Régimen del motor

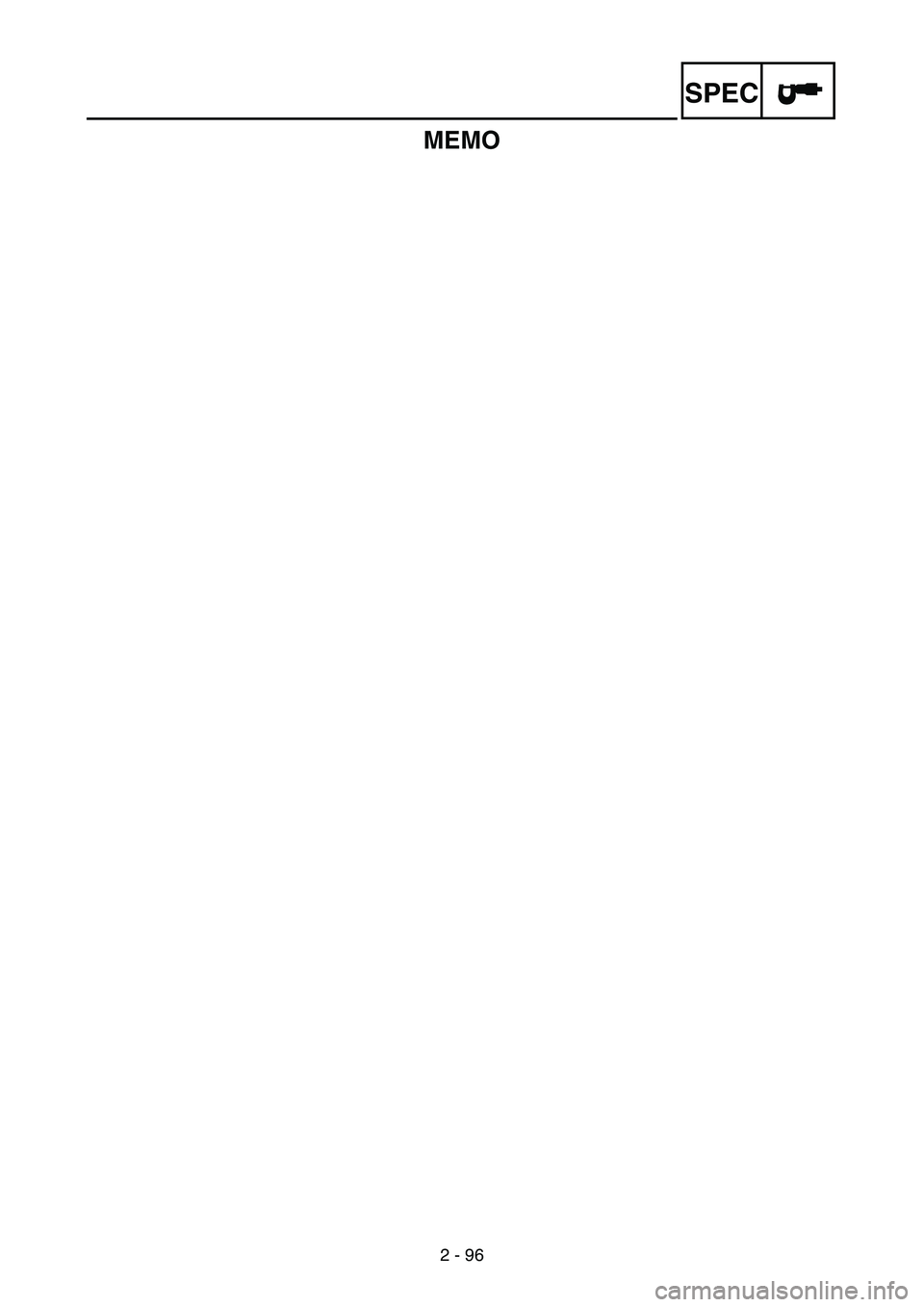

2 - 96
SPEC
MEMO

SPEC
2 - 97
CABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1Fuel tank breather hose
2Oil tank breather hose
3Clamp
4Diode
5Wire harness
6Hot starter cable
7Throttle position sensor lead
8Neutral switch lead
9Oil hose
0Hose guideAAC magneto lead
BCylinder head breather hose
CStarter motor lead
DClutch cable
ERadiator hose 1
FCable guide
GRadiator pipe (radiator hose 4)
HNegative battery lead
IBrake hose
JCarburetor breather hoseKCarburetor overflow hose
LCoolant reservoir breather hose
ÈInsert the fuel tank breather hose into
the hole in the steering stem cap.
ÉPass the oil tank breather hose on the
outside of the AC magneto lead, neu-
tral switch lead, wire harness, starter
motor lead, negative battery lead and
cylinder head breather hose.
B
BA
B-B
A
Ö3 ×BØC
Ô0
Õ3 G
D
EH
ÙF ÙF
I0ÛF
Ü30
1
È
3
Ê
4
3
Ë
3
Ì5
63
Í
3
Î3
Ï
Ð
Ò Ú3
Ñ
7
9 3
Ó 0
ÔÝ JJ
KL
8 A2
É
9
8
