5. Messen:
Ventilschaft-Schlag
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Das Ventil und die Ventilführung
stets gemeinsam erneuern.
Nach dem Ausbau eines Ventils
muß immer der Ventilschaft-Dicht-
ring erneuert werden.
6. Entfernen:
Ölkohleablagerungen
(vom Ventilteller und Ventil-
sitz)
7. Kontrollieren:
Ventilsitz
Angefressen/verschlissen
→
Ventilkegel nachschleifen.
Max. Schlag:
0,01 mm (0,0004 in)
8. Messen:
Ventilsitz-Breite
a
Nicht nach Vorgabe
→ Ventil-
führung nachschleifen.
Ventilsitz-Breite:
Einlaß:
0,9–1,1 mm
(0,0354–0,0433 in)
:
1,6 mm (0,0630 in)
Auslaß:
0,9–1,1 mm
(0,0354–0,0433 in)
:
1,6 mm (0,0630 in)
Arbeitsvorgang:
Tuschierfarbe
b auf den Ventil-
kegel auftragen.
Das Ventil in den Zylinderkopf
einsetzen.
Das Ventil fest gegen den Ven-
tilsitz pressen, um einen deutli-
chen Abdruck der Ventilsitz-
Breite zu erhalten.
Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Die Kontaktfläche von
Ventilsitz und Ventilkegel ist
aufgrund der Farbverteilung
sichtbar.
Ist der Sitz zu breit, zu schmal
oder außermittig, muß der Ven-
tilsitz nachbearbeitet werden.
5. Misurare:
Disassamento (stelo della val-
vola)
Non conforme alle specifiche →
Sostituire.
NOTA:
Quando s’installa una valvola nuova,
sostituire sempre la guida.
Se la valvola viene rimossa o sostitu-
ita, sostituire sempre anche il paraolio.
6. Eliminare:
Depositi carboniosi
(dalla faccia e dalla sede della
valvola)
7. Controllare:
Sede della valvola
Vaiolature/usura → Alesare la
sede della valvola.
Limite di disassamento:
0,01 mm (0,0004 in)
8. Misurare:
Larghezza della sede valvola a
Non conforme alle specifiche →
Rettificare la sede della valvola.
Larghezza della sede
valvola:
Aspirazione:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Scarico:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Operazioni per la misurazione:
Applicare del blu di Prussia
(Dykem) b sulla faccia della val-
vola.
Installare la valvola nella testata.
Premere la valvola attraverso il
guidavalvola e sulla sua sede in
modo da lasciare un’impronta
chiara.
Misurare la larghezza della sede
valvola. Nei punti in cui la sede e
la faccia della valvola sono entrate
in contatto, il blu di Prussia risulta
asportato.
Se la sede della valvola è troppo
larga, troppo stretta oppure se non
è centrata, occorre rettificarla.
5. Medir:
Descentramiento (vástago de
la válvula)
Fuera del valor especificado
→ Cambiar.
NOTA:
Cuando monte una válvula nueva,
cambie siempre la guía.
Si extrae o cambia la válvula, cam-
bie siempre la junta aceite.
6. Eliminar:
Depósitos de carbón
(del frontal y el asiento de la
válvula)
7. Comprobar:
Asiento de la válvula
Picadura/desgaste
→ Rectifi-
car el frontal.
Límite de
descentramiento:
0,01 mm (0,0004 in)
8. Medir:
Anchura del asiento de la vál-
vula
a
Fuera del valor especificado
→ Rectificar el asiento de la
válvula.
Anchura del asiento de
la válvula:
Admisión:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Escape:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Procedimiento de medición:
Aplique tinte azul de mecánica
(Dykem)
b al frontal de la vál-
vula.
Monte la válvula en la culata.
Presione la válvula por la guía y
en el asiento para efectuar un
trazado claro.
Mida la anchura del asiento de
válvula. Donde el asiento y el
frontal de la válvula se tocan se
debe haber eliminado el tinte.
Si el asiento de la válvula es
demasiado ancho, demasiado
estrecho o no está centrado, se
debe rectificar.
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 93
ENGVALVES AND VALVE SPRINGS
9. Lap:
Valve face
Valve seat
NOTE:After refacing the valve seat or
replacing the valve and valve guide,
the valve seat and valve face should
be lapped.
Lapping steps:
Apply a coarse lapping com-
pound to the valve face.
CAUTION:
Do not let the compound enter
the gap between the valve stem
and the guide.
Apply molybdenum disulfide oil
to the valve stem.
Install the valve into the cylinder
head.
Turn the valve until the valve
face and valve seat are evenly
polished, then clean off all of
the compound.
NOTE:For best lapping results, lightly tap
the valve seat while rotating the
valve back and forth between
your hands.
Apply a fine lapping compound
to the valve face and repeat the
above steps.
NOTE:After every lapping operation be
sure to clean off all of the com-
pound from the valve face and
valve seat.
Apply Mechanic’s blueing dye
(Dykem) to the valve face.
Install the valve into the cylinder
head.
Press the valve through the
valve guide and onto the valve
seat to make a clear pattern.
Measure the valve seat width
again. If the valve seat width is
out of specification, reface and
relap the valve seat.
9. Roder:
Portée de soupape
Siège de soupape
N.B.:
Après rectification du siège de soupape
ou remplacement de la soupape et du
guide de soupape, le siège et la portée de
soupape doivent être rodés.
Etapes du rodage:
Appliquer une pâte à roder gros-
sière sur la portée de soupape.
ATTENTION:
Ne pas laisser la pâte pénétrer
entre la queue et le guide de sou-
pape.
Appliquer de l’huile au bisulfure
de molybdène sur la queue de sou-
pape.
Reposer la soupape dans la culasse.
Tourner la soupape jusqu’à ce que
la portée de soupape et le siège de
soupape soient uniformément
polis, puis éliminer toute trace de
pâte.
N.B.:
Pour obtenir de meilleurs résultats de
rodage, tapoter légèrement sur le
siège de soupape tout en faisant tour-
ner la soupape entre les mains avec
un mouvement de va-et-vient.
Appliquer une pâte à roder fine sur
la portée de soupape et répéter les
opérations ci-dessus.
N.B.:
Veiller à éliminer toute trace de pâte
de la portée et du siège de soupape
après chaque opération de rodage.
Appliquer du bleu de mécanicien
(Dykem) sur la portée de soupape.
Reposer la soupape dans la culasse.
Enfoncer la soupape dans le guide
et l’appuyer contre le siège de sou-
pape pour laisser une empreinte
nette.
Mesurer à nouveau la largeur du
siège de soupape. Si la largeur du
siège de soupape n’est pas con-
forme aux spécifications, rectifier
et roder à nouveau le siège de sou-
pape.
SOUPAPES ET RESSORTS DE SOUPAPES

4 - 94
ENG
9. Einschleifen:
Ventilkegel
Ventilsitz
HINWEIS:
Nach dem Einschleifen des Ventilsit-
zes sowie nach der Erneuerung des
Ventils und der Ventilführung sollten
Ventilsitz und Ventilkegel eingeschlif-
fen werden.
Arbeitsfolge:
Grobkörnige Schleifpaste auf
den Ventilkegel auftragen.
ACHTUNG:
Darauf achten, daß die Schleif-
paste nicht zwischen Ventil-
schaft und Ventilführung
gelangt.
Molybdändisulfidöl auf den
Ventilschaft auftragen.
Das Ventil in den Zylinderkopf
einsetzen.
Das Ventil hin- und herdrehen,
bis Ventilkegel und Ventilsitz
gleichmäßig angeschliffen sind;
danach die Schleifpaste voll-
ständig entfernen.
HINWEIS:
Die beste Wirkung wird erzielt,
wenn das Ventil zwischen den
Handflächen hin- und hergedreht
und dabei leicht gegen den Ventil-
sitz gedrückt wird.
Feinkörnige Schleifpaste auf
den Ventilkegel auftragen und
die obigen Arbeitsschritte wie-
derholen.
HINWEIS:
Die Schleifpaste nach jedem
Arbeitsgang vollständig vom Ven-
tilkegel und Ventilsitz abwischen.
Tuschierfarbe auf den Ventilke-
gel auftragen.
Das Ventil in den Zylinderkopf
einsetzen.
Das Ventil fest gegen den Ven-
tilsitz pressen, um einen deutli-
chen Abdruck der Ventilsitz-
Breite zu erhalten.
Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Falls die Ventilsitz-Breite
nicht der Vorgabe entspricht,
Ventilkegel und -sitz erneut ein-
schleifen.
9. Lappare:
Faccia della valvola
Sede della valvola
NOTA:
Dopo aver rettificato la sede della val-
vola o sostituito la valvola e il guidaval-
vola, occorre lappare la sede e la faccia
della valvola.
Operazioni per la lappatura:
Applicare un composto per lappa-
tura a grana grossa alla faccia della
valvola.
ATTENZIONE:
Non permettere la penetrazione del
composto nella luce tra stelo e la
guida.
Applicare olio al disolfuro di
molibdeno sullo stelo valvola.
Installare la valvola nella testata.
Ruotare la valvola finché la faccia
e la sede non siano levigate unifor-
memente, quindi asportare bene
ogni traccia di composto.
NOTA:
Per ottenere risultati ottimali nella
lappatura, picchiettare leggermente
sulla sede della valvola mentre la si
ruota avanti e indietro fra le mani.
Applicare un composto per lappa-
tura a grana fine alla faccia della
valvola e ripetere le operazioni
precedenti.
NOTA:
Dopo ogni operazione di lappatura,
asportare ogni traccia di composto
dalla faccia e dalla sede della valvola.
Applicare del blu di Prussia
(Dykem) sulla faccia della valvola.
Installare la valvola nella testata.
Premere la valvola attraverso il
guidavalvola e sulla sua sede in
modo da lasciare un’impronta
chiara.
Misurare nuovamente la larghezza
della sede valvola. Se la larghezza
della sede valvola non è conforme
alle specifiche, rettificare e lappare
nuovamente la sede valvola.
9. Lapidar:
Frontal de la válvula
Asiento de la válvula
NOTA:
Después de rectificar el asiento de la
válvula o cambiar esta y la guía, se
deben lapidar el asiento y el frontal.
Procedimiento de lapidado:
Aplique una capa gruesa de
compuesto lapidador al frontal
de la válvula.
ATENCION:
Evite que el compuesto entre
en el espacio entre el vástago y
la guía.
Aplique aceite de disulfuro de
molibdeno al vástago de la vál-
vula.
Monte la válvula en la culata.
Gire la válvula hasta que el
frontal y el asiento estén puli-
dos uniformemente y luego eli-
mine todo el compuesto.
NOTA:
Para obtener un lapidado óptimo,
golpee ligeramente el asiento de
la válvula mientras hace girar esta
adelante y atrás entre las manos.
Aplique un compuesto lapida-
dor fino al frontal de la válvula y
repita las operaciones anterio-
res.
NOTA:
Después de cada operación de
lapidado no olvide eliminar todo el
compuesto del frontal y el asiento
de la válvula.
Aplique tinte azul de mecánica
(Dykem) al frontal de la válvula.
Monte la válvula en la culata.
Presione la válvula por la guía y
en el asiento para efectuar un
trazado claro.
Vuelva a medir la anchura del
asiento de válvula. Si la
anchura del asiento de la vál-
vula está fuera del valor especi-
ficado, vuelva a rectificar y a
lapidar el asiento.
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 95
ENGVALVES AND VALVE SPRINGS
Valve spring
1. Measure:
Valve spring free length
a
Out of specification
→
Replace.
Free length
(valve spring):
Intake:
37.81 mm (1.49 in)
:
36.81 mm (1.45 in)
Exhaust:
37.54 mm (1.48 in)
:
36.54 mm (1.44 in)
2. Measure:
Compressed spring force
a
Out of specification
→
Replace.
b
Installed length
3. Measure:
Spring tilt
a
Out of specification
→
Replace.
Compressed spring
force:
Intake:
99 ~ 114 N at
29.13 mm
(9.9 ~ 11.4 kg at
29.13 mm,
22.27 ~ 25.57 lb at
1.15 in)
Exhaust:
126 ~ 144 N at
29.30 mm
(12.6 ~ 14.4 kg at
29.30 mm,
28.44 ~ 32.41 lb at
1.15 in)
Spring tilt limit:
Intake:
2.5°/1.7 mm (0.067 in)
Exhaust:
2.5°/1.6 mm (0.063 in)
Valve lifter
1. Inspect:
Valve lifter
Scratches/damage
→ Replace
both lifters and cylinder head.
Ressort de soupape
1. Mesurer:
Longueur libre du ressort de sou-
pape a
Hors spécifications → Rempla-
cer.
Longueur libre
(ressort de soupape):
Admission:
37,81 mm (1,49 in)
:
36,81 mm (1,45 in)
Echappement:
37,54 mm (1,48 in)
:
36,54 mm (1,44 in)
2. Mesurer:
Force du ressort comprimé a
Hors spécifications → Rempla-
cer.
b
Longueur monté
3. Mesurer:
Inclinaison du ressort a
Hors spécifications → Rempla-
cer.
Force du ressort
comprimé:
Admission:
99 à 114 N à 29,13 mm
(9,9 à 11,4 kg à
29,13 mm,
22,27 à 25,57 lb à
1,15 in)
Echappement:
126 à 144 N à 29,30 mm
(12,6 à 14,4 kg à
29,30 mm,
28,44 à 32,41 lb à
1,15 in)
Limite d’inclinaison du
ressort:
Admission:
2,5°/1,7 mm (0,067 in)
Echappement:
2,5°/1,6 mm (0,063 in)
Poussoir de soupape
1. Contrôler:
Poussoir de soupape
Rayures/endommagement →
Remplacer les poussoirs et la
culasse.
SOUPAPES ET RESSORTS DE SOUPAPES

4 - 96
ENG
Ventilfeder
1. Messen:
Länge
a der ungespannten
Ventilfeder
Nicht nach Vorgabe
→ Erneu-
ern.
Länge der
ungespannten
Ventilfeder:
Einlaß:
37,81 mm (1,49 in)
:
36,81 mm (1,45 in)
Auslaß:
37,54 mm (1,48 in)
:
36,54 mm (1,44 in)
2. Messen:
Federkraft
a der gespannten
Ventilfeder
Nicht nach Vorgabe
→ Erneu-
ern.
b
Einbaulänge
3. Messen:
Federneigung
a
Nicht nach Vorgabe
→ Erneu-
ern.
Federkraft der
gespannten Ventilfeder:
Einlaß:
99–114 N bei
29,13 mm
(9,9–11,4 kg bei
29,13 mm,
22,27–25,57 lb bei
1,15 in)
Auslaß:
126–144 N bei
29,30 mm
(12,6–14,4 kg bei
29,30 mm,
28,44–32,41 lb bei
1,15 in)
Max. Federneigung:
Einlaß:
2,5°/1,7 mm (0,067 in)
Auslaß:
2,5°/1,6 mm (0,063 in)
Tassenstößel
1. Kontrollieren:
Tassenstößel
Verkratzt/beschädigt
→ Tas-
senstößel und Zylinderkopf
erneuern.Molla valvola
1. Misurare:
Lunghezza libera molla della val-
vola a
Non conforme alle specifiche →
Sostituire.
Lunghezza libera
(molla valvola):
Aspirazione:
37,81 mm (1,49 in)
:
36,81 mm (1,45 in)
Scarico:
37,54 mm (1,48 in)
:
36,54 mm (1,44 in)
2. Misurare:
Forza molla compressa a
Non conforme alle specifiche →
Sostituire.
b
Lunghezza installata
3. Misurare:
Inclinazione della molla a
Non conforme alle specifiche →
Sostituire.
Forza molla compressa:
Aspirazione:
99 ~ 114 N a 29,13 mm
(9,9 ~ 11,4 kg a
29,13 mm,
22,27 ~ 25,57 lb a
1,15 in)
Scarico:
126 ~ 144 N a 29,30 mm
(12,6 ~ 14,4 kg a
29,30 mm,
28,44 ~ 32,41 lb a
1,15 in)
Limite di inclinazione della
molla:
Aspirazione:
2,5°/1,7 mm (0,067 in)
Scarico:
2,5°/1,6 mm (0,063 in)
Alzavalvola
1. Controllare:
Alzavalvola
Graffi/danni → Sostituire gli
alzavalvole e la testata.Muelle de la válvula
1. Medir:
Longitud libre del muelle de la
válvula
a
Fuera del valor especificado
→ Cambiar.
Longitud libre
(muelle de la válvula):
Admisión:
37,81 mm (1,49 in)
:
36,81 mm (1,45 in)
Escape:
37,54 mm (1,48 in)
:
36,54 mm (1,44 in)
2. Medir:
Tensión del muelle compri-
mido
a
Fuera del valor especificado
→ Cambiar.
b
Longitud montada
3. Medir:
Inclinación del muelle
a
Fuera del valor especificado
→ Cambiar.
Tensión del muelle
comprimido:
Admisión:
99 ~ 114 N a
29,13 mm
(9,9 ~ 11,4 kg a
29,13 mm,
22,27 ~ 25,57 lb a
1,15 in)
Escape:
126 ~ 144 N a
29,30 mm
(12,6 ~ 14,4 kg a
29,30 mm,
28,44 ~ 32,41 lb a
1,15 in)
Límite de inclinación del
muelle:
Admisión:
2,5°/1,7 mm (0,067 in)
Escape:
2,5°/1,6 mm (0,063 in)
Levantaválvulas
1. Comprobar:
Levantaválvulas
Rayaduras/daños
→ Cambiar
los levantaválvulas y la culata.
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 97

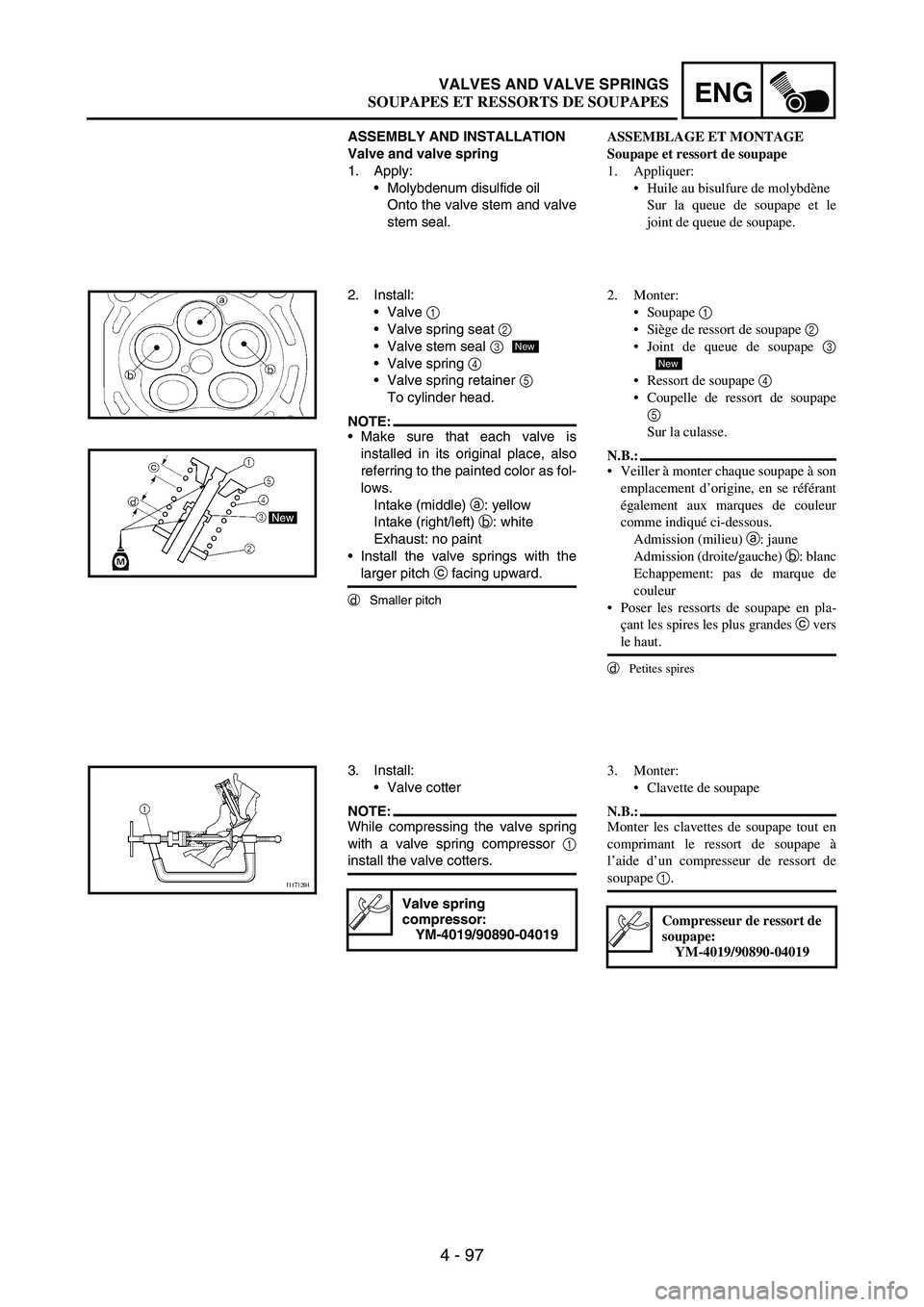

ENGVALVES AND VALVE SPRINGS
ASSEMBLY AND INSTALLATION
Valve and valve spring
1. Apply:
Molybdenum disulfide oil
Onto the valve stem and valve
stem seal.
2. Install:
Valve
1
Valve spring seat
2
Valve stem seal
3
Valve spring
4
Valve spring retainer
5
To cylinder head.
NOTE:Make sure that each valve is
installed in its original place, also
referring to the painted color as fol-
lows.
Intake (middle)
a: yellow
Intake (right/left)
b: white
Exhaust: no paint
Install the valve springs with the
larger pitch
c facing upward.
d
Smaller pitch
New
3. Install:
Valve cotter
NOTE:While compressing the valve spring
with a valve spring compressor
1
install the valve cotters.
Valve spring
compressor:
YM-4019/90890-04019
ASSEMBLAGE ET MONTAGE
Soupape et ressort de soupape
1. Appliquer:
Huile au bisulfure de molybdène
Sur la queue de soupape et le
joint de queue de soupape.
2. Monter:
Soupape 1
Siège de ressort de soupape 2
Joint de queue de soupape 3
Ressort de soupape 4
Coupelle de ressort de soupape
5
Sur la culasse.
N.B.:
Veiller à monter chaque soupape à son
emplacement d’origine, en se référant
également aux marques de couleur
comme indiqué ci-dessous.
Admission (milieu) a: jaune
Admission (droite/gauche) b: blanc
Echappement: pas de marque de
couleur
Poser les ressorts de soupape en pla-
çant les spires les plus grandes c vers
le haut.
d
Petites spires
New
3. Monter:
Clavette de soupape
N.B.:
Monter les clavettes de soupape tout en
comprimant le ressort de soupape à
l’aide d’un compresseur de ressort de
soupape 1.
Compresseur de ressort de
soupape:
YM-4019/90890-04019
SOUPAPES ET RESSORTS DE SOUPAPES

4 - 98
ENG
ZUSAMMENBAU UND MONTAGE
Ventil und Ventilfeder
1. Auftragen:
Molybdändisulfidöl
(auf Ventilschaft und Dicht-
ring)
2. Montieren:
Ventil
1
Federsitz
2
Ventilschaft-Dichtring
3
Ventilfeder
4
Federteller
5
(am Zylinderkopf)
HINWEIS:
Darauf achten, daß die Ventile in
ihre ursprüngliche Lage eingebaut
werden; dabei folgende Farbcodie-
rung beachten.
Einlaß (Mitte)
a: Gelb
Einlaß (rechts/links)
b: Weiß
Auslaß: farblos
Beim Einbau der Ventilfedern muß
die größere Steigung
c nach oben
gerichtet sein.
d
Kleinere Steigung
New
3. Montieren:
Ventilkeil
HINWEIS:
Zum Einbau des Ventilkeils die Ven-
tilfeder mit dem Ventilfederspanner
1 zusammendrücken.
Ventilfederspanner:
YM-4019/90890-04019
MONTAGGIO E INSTALLAZIONE
Valvola e molla della valvola
1. Applicare:
Olio al disolfuro di molibdeno
Sullo stelo della valvola e sul
paraolio dello stelo.
2. Installare:
Valvola 1
Sede molla valvola 2
Paraolio stelo valvola 3
Molla valvola 4
Anello di fermo della molla val-
vola 5
Sulla testata.
NOTA:
Accertarsi che ogni valvola sia instal-
lata nella posizione originale, facendo
riferimento anche ai colori, come
segue.
Aspirazione (centrale) a: giallo
Aspirazione (sinistra/destra) b:
bianco
Scarico: nessun colore
Installare le molle della valvola con il
passo più grande c rivolte verso
l’alto.
d
Passo più piccolo
New
3. Installare:
Semicono valvola
NOTA:
Mentre si comprime la molla della val-
vola con un apposito compressore 1
installare i semiconi della valvola.
Compressore molle valvole:
YM-4019/90890-04019
MONTAJE E INSTALACIÓN
Válvula y muelle
1. Aplicar:
Aceite de disulfuro de molib-
deno
En el vástago y la junta del
mismo.
2. Instalar:
Válvula
1
Asiento del muelle de la vál-
vula
2
Junta del vástago de la válvula
3
Muelle de la válvula
4
Sujeción del muelle de la vál-
vula
5
A la culata.
NOTA:
Verifique que cada válvula quede
instalada en su posición original;
observe también el color pintado
del modo siguiente.
Admisión (medio)
a: amarillo
Admisión (derecha/izquierda)
b:
blanco
Escape: sin pintura
Instale los muelles con el extremo
mayor
c hacia arriba.
d
Extremo menor
New
3. Instalar:
Chaveta de válvula
NOTA:
Mientras comprime el muelle con un
compresor de muelles de válvula
1
instale las chavetas de válvula.
Compresor de muelle de
válvula:
YM-4019/90890-04019
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

4 - 99
ENGVALVES AND VALVE SPRINGS
4. To secure the valve cotters onto
the valve stem, lightly tap the
valve tip with a piece of wood.
CAUTION:
Hitting the valve tip with excessive
force could damage the valve.
5. Install:
Adjusting pad
1
Valve lifter
2
NOTE:Apply the molybdenum disulfide oil
on the valve stem end.
Apply the engine oil on the valve
lifters.
Valve lifter must turn smoothly
when rotated with a finger.
Be careful to reinstall valve lifters
and pads in their original place.
4. Bloquer les clavettes sur la queue de
soupape en frappant légèrement sur
son embout à l’aide d’un morceau
de bois.
ATTENTION:
Ne pas taper au point d’endommager
la soupape.
5. Monter:
Cale de réglage 1
Poussoir de soupape 2
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les embouts de queues
de soupapes.
Appliquer de l’huile moteur sur les
poussoirs de soupapes.
Le poussoir de soupape doit tourner
librement sous la poussée du doigt.
Veiller à remonter les poussoirs de
soupapes et les cales à leur emplace-
ment d’origine.
SOUPAPES ET RESSORTS DE SOUPAPES
