2005 YAMAHA WR 250F Owners Manual

3 - 18
INSP
ADJ
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die “Routinekontrolle vor Fahrtbeginn” ausführen.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung Ausführung Seite
KühlflüssigkeitSicherstellen, daß die Kühlflüssigkeit bis zum Kühlerdeckel
reicht.
Das Kühlsystem auf Undichtigkeit prüfen.S.3-22–30
KraftstoffSicherstellen, daß der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.S.1-36
MotorölDen Ölstand kontrollieren. Kurbelgehäuse und Rahmen auf
Öllecks kontrollieren.S.3-40–48
Schaltung und KupplungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen
und die Kupplung rucklos funktioniert.S.3-30–32
Gasdrehgriff und -gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel
kontrollieren. Gasdrehgriff und -gehäuse ggf. schmieren.S.3-32–34
BremsenHandbremshebel-Spiel sowie Funktion der Vorder- und
Hinterrad-Bremsen kontrollieren.S.3-66–78
AntriebsketteAntriebsketten-Durchhang und -Ausrichtung kontrollieren.
Sicherstellen, daß die Antriebskette gründlich geschmiert ist.S.3-80–84
RäderReifenluftdruck und auf starken Verschleiß kontrollieren. Auf
lose Speichen und übermäßiges Spiel kontrollieren.S.3-100–102
LenkungSicherstellen, daß der Lenker sich stockungsfrei bewegen läßt,
jedoch kein Spiel aufweist.S.3-102–104
Teleskopgabel und
FederbeinAuf Funktionsstörungen und Ölaustritt kontrollieren. S.3-86–98
SeilzügeSicherstellen, daß die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, daß die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden.—
AuspuffkrümmerSicherstellen, daß der Auspuffkrümmer fest montiert ist und
keine Risse aufweist.S.4-8–12
Kettenrad Sicherstellen, daß die Kettenrad-Schraube festgezogen ist. S.3-78
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. S.3-106
SchraubverbindungenFahrgestell und Motor auf lockere Schraubverbindungen
kontrollieren.S.1-47
KabelanschlüsseSicherstellen, daß Lichtmaschine, Zündbox, und Zündspule fest
angeschlossen sind.S.1-10
EinstellungenEntsprechen die Einstellungen den Fahrbahn- und
Wetterbedingungen sowie den Ergebnissen der Testfahrten?
Sind sämtliche Kontroll- und Wartungsarbeiten abgeschlossen?S.7-2–46
ROUTINEKONTROLLE VOR FAHRTBEGINN

3 - 19
INSP
ADJ

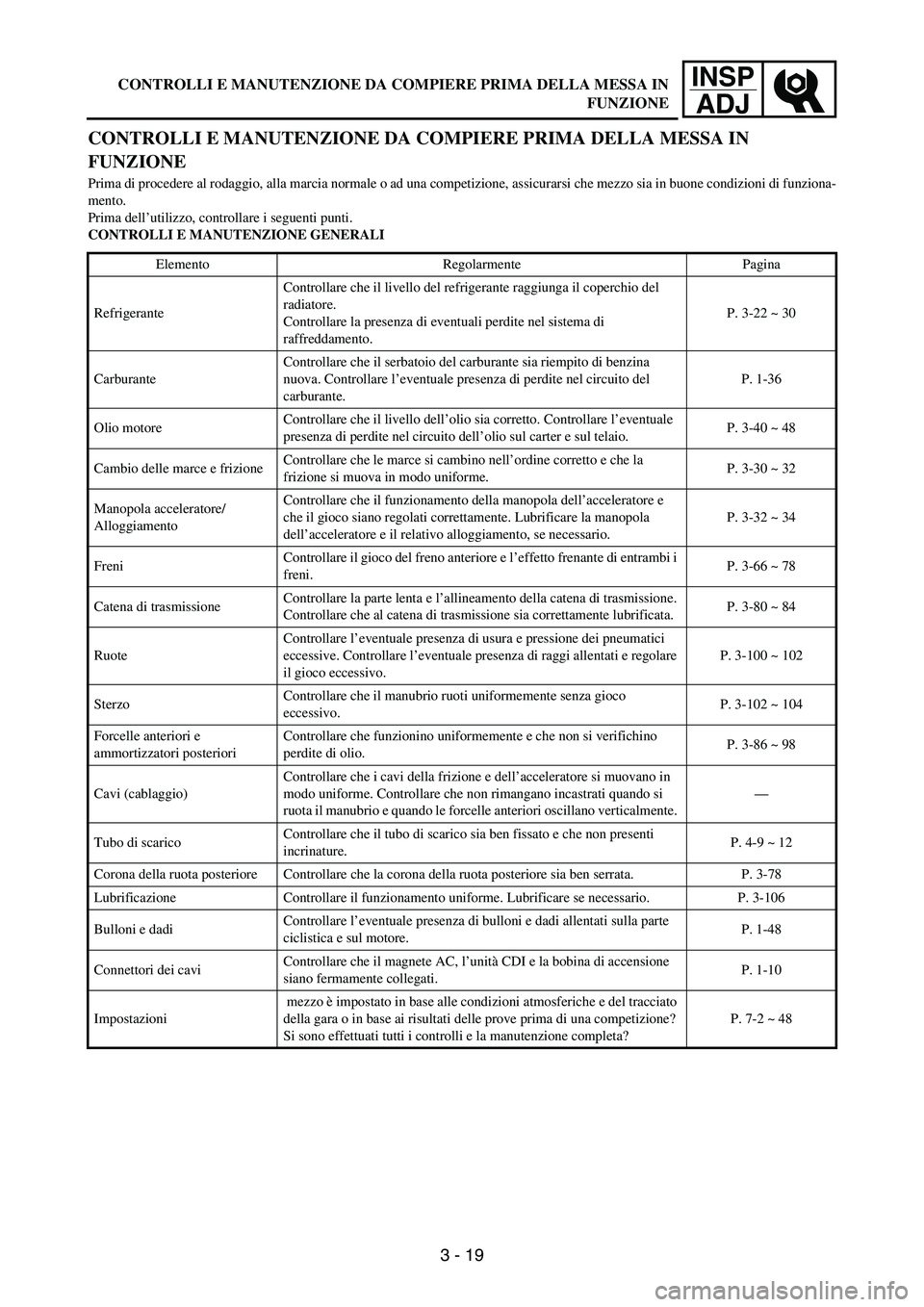

CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA MESSA IN
FUNZIONE
Prima di procedere al rodaggio, alla marcia normale o ad una competizione, assicurarsi che mezzo sia in buone condizioni di funziona-
mento.
Prima dell’utilizzo, controllare i seguenti punti.
CONTROLLI E MANUTENZIONE GENERALI
Elemento Regolarmente Pagina
RefrigeranteControllare che il livello del refrigerante raggiunga il coperchio del
radiatore.
Controllare la presenza di eventuali perdite nel sistema di
raffreddamento.P. 3-22 ~ 30
CarburanteControllare che il serbatoio del carburante sia riempito di benzina
nuova. Controllare l’eventuale presenza di perdite nel circuito del
carburante.P. 1-36
Olio motoreControllare che il livello dell’olio sia corretto. Controllare l’eventuale
presenza di perdite nel circuito dell’olio sul carter e sul telaio. P. 3-40 ~ 48
Cambio delle marce e frizioneControllare che le marce si cambino nell’ordine corretto e che la
frizione si muova in modo uniforme. P. 3-30 ~ 32
Manopola acceleratore/
AlloggiamentoControllare che il funzionamento della manopola dell’acceleratore e
che il gioco siano regolati correttamente. Lubrificare la manopola
dell’acceleratore e il relativo alloggiamento, se necessario. P. 3-32 ~ 34
FreniControllare il gioco del freno anteriore e l’effetto frenante di entrambi i
freni. P. 3-66 ~ 78
Catena di trasmissioneControllare la parte lenta e l’allineamento della catena di trasmissione.
Controllare che al catena di trasmissione sia correttamente lubrificata. P. 3-80 ~ 84
RuoteControllare l’eventuale presenza di usura e pressione dei pneumatici
eccessive. Controllare l’eventuale presenza di raggi allentati e regolare
il gioco eccessivo. P. 3-100 ~ 102
SterzoControllare che il manubrio ruoti uniformemente senza gioco
eccessivo. P. 3-102 ~ 104
Forcelle anteriori e
ammortizzatori posterioriControllare che funzionino uniformemente e che non si verifichino
perdite di olio.P. 3-86 ~ 98
Cavi (cablaggio)Controllare che i cavi della frizione e dell’acceleratore si muovano in
modo uniforme. Controllare che non rimangano incastrati quando si
ruota il manubrio e quando le forcelle anteriori oscillano verticalmente. —
Tubo di scaricoControllare che il tubo di scarico sia ben fissato e che non presenti
incrinature.P. 4-9 ~ 12
Corona della ruota posteriore Controllare che la corona della ruota posteriore sia ben serrata. P. 3-78
Lubrificazione Controllare il funzionamento uniforme. Lubrificare se necessario. P. 3-106
Bulloni e dadiControllare l’eventuale presenza di bulloni e dadi allentati sulla parte
ciclistica e sul motore. P. 1-48
Connettori dei caviControllare che il magnete AC, l’unità CDI e la bobina di accensione
siano fermamente collegati.P. 1-10
Impostazioni mezzo è impostato in base alle condizioni atmosferiche e del tracciato
della gara o in base ai risultati delle prove prima di una competizione?
Si sono effettuati tutti i controlli e la manutenzione completa?P. 7-2 ~ 48
CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA MESSA IN
FUNZIONE

3 - 20
INSP
ADJ
REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje, prácticas o una carrera, verifique que la máquina se encuentre en buen estado de funciona-
miento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el
tapón.
Verifique si existen fugas en el sistema de refrigeración.P.3-22 ~ 30
CombustibleCompruebe que el depósito de combustible se llene con
gasolina nueva. Compruebe si existen fugas en la línea de
combustible.P.1-36
Aceite del motorCompruebe que el nivel de aceite sea correcto. Compruebe si
existen fugas en los conductos de aceite del cárter y el bastidor.P.3-40 ~ 48
Cambio de marchas y
embragueCompruebe que las marchas se puedan cambiar correctamente
por orden y que el embrague funcione con suavidad.P.3-30 ~ 32
Puño del acelerador/
cubiertaCompruebe el funcionamiento del puño del acelerador y que la
holgura sea correcta. Lubrique el puño del acelerador y la
cubierta si es preciso.P.3-32 ~ 34
FrenosCompruebe la holgura del freno delantero y la eficacia de los
frenos delantero y trasero.P.3-66 ~ 78
Cadena de transmisión Compruebe la holgura y la alineación de la cadena de
transmisión. Compruebe que la cadena de transmisión esté
correctamente lubricada.P.3-80 ~ 84
RuedasCompruebe el desgaste excesivo y la presión de los
neumáticos. Compruebe si hay radios flojos y que la holgura no
sea excesiva.P.3-100 ~ 102
DirecciónCompruebe que el manillar se pueda girar con suavidad y no
tenga un juego excesivo.P.3-102 ~ 104
Horquilla delantera y
amortiguador traseroCompruebe que funcionen con suavidad y que no pierdan
aceite.P.3-86 ~ 98
CablesCompruebe que los cables del embrague y del acelerador se
muevan con suavidad. Compruebe que no queden pellizcados
al girar el manillar o al desplazarse la horquilla delantera arriba y
abajo.—
Tubo de escapeCompruebe que el tubo de escape esté firmemente montado y
no presente grietas.P.4-10 ~ 12
Piñón de la rueda traseraCompruebe que el tornillo de sujeción del piñón de la rueda
trasera no esté flojo.P.3-78
EngraseCompruebe la suavidad de funcionamiento. Lubrique si es
preciso.P.3-106
Tornillos y tuercasCompruebe si hay tornillos y tuercas flojos en el chasis y el
motor.P.1-49
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de
encendido estén bien conectadas.P.1-10
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las
condiciones del circuito de carreras y meteorológicas o teniendo
en cuenta los resultados de las pruebas previas a la carrera?
¿Se han realizado la revisión y el mantenimiento completos?P.7-2 ~ 50
REVISIÓN PREVIA Y MANTENIMIENTO

3 - 21
INSP
ADJ
EC350000
ENGINE
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1,
drain bolt and hoses when the
engine and radiator are hot. Scald-
ing hot fluid and steam may be
blown out under pressure, which
could cause serious injury.
When the engine has cooled,
place a thick towel over the radia-
tor cap, slowly rotate the cap
counterclockwise to the detent.
This procedure allows any resid-
ual pressure to escape. When the
hissing sound has stopped, press
down on the cap while turning
counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful
to the engine parts. You may use
distilled water, if you can’t get soft
water.
1. Place the machine on a level
place, and hold it in an upright
position.
2. Inspect:
Coolant level
Coolant level should be
between the maximum
a and
minimum
b marks.
Coolant level is below the
“LOW” level line
→ Add soft
water (tap water) up to the
proper level.
3. Start the engine and let it warm
up for several minutes.
4. Turn off the engine and check
the coolant level again.
NOTE:Before checking the coolant level,
wait a few minutes until the coolant
settles.
LOWFULLCOOLANTa
b
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon du
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de
détente. Ceci permet à la pression rési-
duelle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le bouchon
tout en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Contrôler
Niveau du liquide de refroidisse-
ment
Le niveau du liquide de refroidis-
sement doit se situer entre les
repères de niveau maximum a et
minimum b.
Le niveau de liquide de refroidis-
sement est sous la ligne de niveau
“LOW” → Ajouter de l’eau
douce (eau du robinet) jusqu’au
niveau correct.
3. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
4. Couper le moteur et vérifier à nou-
veau le niveau du liquide de refroi-
dissement.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
ENGINE
MOTEUR

INSP
ADJ
3 - 22
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
WARNUNG
Der Kühlerverschlußdeckel 1, die
Ablaßschraube und die Schläuche
dürfen niemals bei heißem Motor
abgenommen werden. Austreten-
der Dampf und heiße Kühlflüssig-
keit können ernsthafte Verbrühun-
gen verursachen.
Den Kühlerverschlußdeckel erst
nach Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über
den Kühlerverschlußdeckel legen
und dann den Deckel langsam im
Gegenuhrzeigersinn bis zum
Anschlag drehen Dadurch kann
der restliche Druck entweichen.
Erst wenn kein Zischen mehr zu
vernehmen ist, den Verschlußdek-
kel eindrücken und im Gegenuhr-
zeigersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. Ver-
wenden Sie destilliertes Wasser
wenn kein weiches Wasser vor-
handen ist.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Kontrollieren:
Kühlflüssigkeitsstand
Der Kühlflüssigkeitsstand
sollte sich zwischen den Maxi-
mal- und Minimalstand-Mar-
kierungen
a und
b befinden.
Kühlflüssigkeitsstand unter-
halb der Markierung “LOW”
→
Weiches Wasser (Leitungs-
wasser) bis zum vorgeschrie-
benen Stand auffüllen.
3. Den Motor anlassen und einige
Minuten lang betreiben.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstandes einige Minuten warten,
bis sich die Flüssigkeit gesetzt hat.
MOTORE
CONTROLLO DEL LIVELLO DEL
REFRIGERANTE
AVVERTENZA
Non rimuovere il coperchio del radia-
tore 1
, tappo di scarico e i flessibili
quando il motore e il radiatore sono
caldi. Si potrebbe verificare la fuoriu-
scita di liquido bollente e vapore sotto
pressione, con conseguenti gravi infor-
tuni.
Quando il motore si è raffreddato, col-
locare un asciugamano spesso sul
coperchio del radiatore e ruotare len-
tamente il coperchio in senso antiora-
rio fino al fermo. Questa procedura
consente la fuoriuscita della pressione
residua. Quando non si sente più il
sibilo caratteristico, rimuovere il
coperchio e premendo e svitando in
senso antiorario.
ATTENZIONE:
L’acqua dura o salata danneggia i
componenti del motore. Utilizzare
acqua distillata, in caso di impossibi-
lità di reperimento di acqua dolce.
1. Collocare il mezzo su una superficie
piana in posizione verticale.
2. Controllare:
Livello refrigerante
Il livello del refrigerante deve
essere compreso tra i contrasse-
gni del massimo a e del minimo
b.
Il livello del refrigerante è al di
sotto della linea di livello “LOW”
→ Aggiungere acqua dolce
(acqua del rubinetto) fino al
livello corretto.
3. Avviare il motore e farlo riscaldare
per alcuni minuti.
4. Spegnere il motore e controllare
nuovamente il livello del refrige-
rante.
NOTA:
Prima di controllare il livello, attendere
alcuni minuti finché il refrigerante non si
deposita.
MOTOR
COMPROBACIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador 1,
el tornillo de vaciado y los tubos
cuando el motor y el radiador
estén calientes. Puede salir un
chorro a presión de líquido y
vapor calientes y provocar graves
lesiones.
Cuando el motor se haya enfriado,
coloque una toalla fina sobre el
tapón del radiador y gire lenta-
mente el tapón en el sentido con-
trario al de las agujas del reloj
hasta el tope. Con esta operación
se libera la presión residual.
Cuando deje de oírse el silbido,
presione el tapón hacia abajo
mientras lo gira en el sentido con-
trario al de las agujas del reloj y
luego extráigalo.
ATENCION:
El agua dura o el agua salada
resultan perjudiciales para los
componentes del motor. Puede
utilizar agua destilada si no dis-
pone de agua blanda.
1. Sitúe la máquina sobre una
superficie horizontal y mantén-
gala en posición vertical.
2. Comprobar:
Nivel de refrigerante
El nivel de refrigerante debe
encontrarse entre la marca de
nivel máximo
a y la marca de
nivel mínimo
b.
Nivel de refrigerante por
debajo de la línea “LOW”
→
Añadir agua blanda (agua del
grifo) hasta el nivel correcto.
3. Arranque el motor y déjelo
calentar unos minutos.
4. Pare el motor y vuelva a com-
probar el nivel de refrigerante.
NOTA:
Antes de comprobar el nivel de refri-
gerante, espere unos minutos para
que se asiente.
MOTOR
MOTORE
MOTOR

3 - 23
INSP
ADJ
COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap
when the engine is hot.
CAUTION:
Take care so that coolant does not
splash on painted surfaces. If it
splashes, wash it away with water.
1. Place a container under the
engine.
2. Remove:
Seat
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
3. Disconnect:
Coolant reservoir hose
1
Drain the coolant completely.
4. Connect:
Coolant reservoir hose
LOWFULLCOOLANT1
5. Remove:
Engine guard
1
Coolant drain bolt
2
6. Remove:
Radiator cap
Drain the coolant completely.
7. Clean:
Cooling system
Thoroughly flush the cooling
system with clean tap water.
8. Install:
Copper washer
Coolant drain bolt
Engine guard
Bolt [engine guard (front)]
Bolt [engine guard (rear)]
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
New
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est chaud.
ATTENTION:
Veiller à ne pas laisser échapper de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, rincer à l’eau.
1. Placer un récipient sous le moteur.
2. Déposer:
Selle
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
3. Déconnecter:
Durit du vase d’expansion 1
Vidanger entièrement le liquide
de refroidissement.
4. Connecter:
Durit du vase d’expansion
5. Déposer:
Protège-carter 1
Boulon de vidange du liquide de
refroidissement 2
6. Déposer:
Bouchon du radiateur
Vidanger entièrement le liquide
de refroidissement.
7. Nettoyer:
Circuit de refroidissement
Rincer soigneusement le circuit
de refroidissement à l’eau claire.
8. Monter:
Rondelle en cuivre
Boulon de vidange du liquide de
refroidissement
Protège-carter
Boulon [protège-carter (avant)]
Boulon [protège-carter (arrière)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
ENGINE
MOTEUR

INSP
ADJ
3 - 24
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Der Kühlerverschlußdeckel darf
niemals bei heißem Motor abge-
nommen werden.
ACHTUNG:
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den
Motor stellen.
2. Demontieren:
Sitzbank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN” in
KAPITEL 4.
3. Lösen:
Ausgleichsbehälter-Schlauch
1
Die Kühlflüssigkeit vollständig
ablaufen lassen.
4. Anschließen:
Ausgleichsbehälter-Schlauch
5. Demontieren:
Motorschutz
1
Kühlflüssigkeits-Ablaß-
schraube
2
6. Demontieren:
Kühlerverschlußdeckel
Die Kühlflüssigkeit vollständig
ablaufen lassen.
7. Reinigen:
Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser
spülen.
8. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablaß-
schraube
Motorschutz
Motorschutz-Schraube (vorn)
Motorschutz-Schraube
(hinten)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
SOSTITUZIONE DEL
REFRIGERANTE
AVVERTENZA
Non togliere il coperchio del radiatore
a motore caldo.
ATTENZIONE:
Prestare attenzione a non rovesciare il
refrigerante su superfici verniciate. Se
si rovescia, lavarlo con acqua.
1. Collocare un recipiente sotto il
motore.
2. Togliere:
Sella
Fare riferimento al paragrafo
“SELLA, SERBATOIO CAR-
BURANTE E FIANCHETTI” nel
CAPITOLO 4.
3. Scollegare:
Flessibile del serbatoio del refri-
gerante 1
Scaricare completamente il refri-
gerante.
4. Collegare:
Flessibile del serbatoio del refri-
gerante
5. Togliere:
Riparo motore 1
Bullone di scarico refrigerante 2
6. Togliere:
Coperchio del radiatore
Scaricare completamente il refri-
gerante.
7. Pulire:
Sistema di raffreddamento
Sciacquare accuratamente il
sistema di raffreddamento con
acqua del rubinetto pulita.
8. Installare:
Rondella di rame
Bullone di scarico refrigerante
Riparo motore
Bullone
[riparo motore (anteriore)]
Bullone
[riparo motore (posteriore)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
CAMBIO DEL REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador
cuando el motor esté caliente.
ATENCION:
Evite que se vierta refrigerante
sobre las superficies pintadas. Si
se vierte, lávelo con agua.
1. Coloque un recipiente debajo del
motor.
2. Extraer:
Sillín
Consulte el apartado “SILLÍN,
DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERA-
LES” del CAPÍTULO 4.
3. Desconectar:
Tubo del depósito de refrige-
rante
1
Vacíe completamente el refri-
gerante.
4. Conectar:
Tubo del depósito de refrige-
rante
5. Extraer:
Protección del motor
1
Tornillo de vaciado del refrige-
rante
2
6. Extraer:
Tapón del radiador
Vacíe completamente el refri-
gerante.
7. Limpiar:
Sistema de refrigeración
Lave a fondo el sistema de
refrigeración con agua del
grifo limpia.
8. Instalar:
Arandela de cobre
Tornillo de vaciado del refrige-
rante
Protector del motor
Tornillo
[protector del motor (delante)]
Tornillo
[protector del motor (trasero)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
MOTOR
MOTORE
MOTOR

3 - 25
INSP
ADJ
9. Fill:
Radiator
Engine
To specified level.
CAUTION:
Do not mix more than one type
of ethylene glycol antifreeze
containing corrosion inhibitors
for aluminum engine.
Do not use water containing
impurities or oil.
Recommended coolant:
High quality ethylene
glycol anti-freeze con-
taining anti-corrosion
for aluminum engine
Coolant 1 and water
(soft water) 2 mixing
ratio:
50%/50%
Coolant capacity:
0.9 L
(0.79 Imp qt,
0.95 US qt)
Handling notes of coolant:
The coolant is harmful so it should
be handled with special care.
WARNING
When coolant splashes to
your eye.
Thoroughly wash your eye
with water and see your doc-
tor.
When coolant splashes to
your clothes.
Quickly wash it away with
water and then with soap.
When coolant is swallowed.
Quickly make him vomit and
take him to a doctor.
10. Install:
Radiator cap
11. Fill:
Coolant reservoir tank
Midway
a between maximum
and minimum marks on the
tank.
LOWFULLCOOLANTa
9. Remplir:
Radiateur
Moteur
au niveau spécifié.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent anticor-
rosion pour moteurs en
aluminium
Rapport de mélange liquide
de refroidissement 1 et
eau (eau douce) 2:
50%/50%
Quantité de liquide de
refroidissement:
0,9 L
(0,79 Imp qt, 0,95 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux:
rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments:
rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement:
faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon du radiateur
11. Remplir:
Vase d’expansion
A mi-hauteur a entre les repères
de niveau maximum et minimum
du réservoir.
ENGINE
MOTEUR
