2005 YAMAHA WR 250F Owners Manual

SPECIFICHE DI MANUTENZIONE
2 - 66
SPEC
Sistema di lubrificazione:
Tipo di filtro olio Tipo di carta ----
Tipo di pompa dell’olio Tipo trocoidale ----
Gioco sull’estremità0,12 mm o inferiore
(0,0047 in o inferiore)0,20 mm
(0,008 in)
Gioco laterale 0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Gioco tra alloggiamento e rotore 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,0067 in)
Raffreddamento:
Dimensioni del nucleo del radiatore
Larghezza 107,8 mm (4,2 in) ----
Altezza 220 mm (8,7 in) ----
Spessore 32 mm (1,26 in) ----
Pressione di apertura coperchio del radiatore 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacità radiatore (totale) 0,56 L (0,49 Imp qt, 0,59 US qt) ----
Pompa dell’acqua
Tipo Pompa centrifuga ad aspirazione
singola---- Elemento Standard Limite

SPECIFICHE DI MANUTENZIONE
2 - 67
SPEC
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Candela d’accensione M10S × 1,0 1 13 1,3 9,4
Cappello dell’albero a camme M6 × 1,0 10 10 1,0 7,2
Vite del tappo cieco coperchio testata M12 × 1,0 1 28 2,8 20
Testata (prigioniero) M6 × 1,0 2 7 0,7 5,1
(prigioniero) M8 × 1,25 1 15 1,5 11
(bullone) M9 × 1,25 4 38 3,8 27
(dado) M6 × 1,0 2 10 1,0 7,2
Coperchio testata M6 × 1,0 2 10 1,0 7,2
Cilindro M6 × 1,0 1 10 1,0 7,2
Contrappeso equilibratore M6 × 1,0 2 10 1,0 7,2
Ingranaggio condotto dell’albero equilibratore M14 × 1,0 1 50 5,0 36
Guida catena di distribuzione (lato aspirazione) M6 × 1,0 2 10 1,0 7,2
Tenditore catena di distribuzione M6 × 1,0 2 10 1,0 7,2
Tappo filettato del tenditore catena di distribuzione M6 × 1,0 1 7 0,7 5,1
Rotore M8 × 1,25 1 14 1,4 10
Morsetto del tubo flessibile radiatore M6 × 1,0 8 2 0,2 1,4
Bullone di scarico refrigerante M6 × 1,0 1 10 1,0 7,2
Alloggiamento della pompa dell’acqua M6 × 1,0 4 10 1,0 7,2
Radiatore M6 × 1,0 6 10 1,0 7,2
Riparo radiatore M6 × 1,0 2 10 1,0 7,2
Tubo del radiatore M6 × 1,0 1 10 1,0 7,2
Coperchio pompa dell’olio M4 × 0,7 1 2 0,2 1,4
Pompa dell’olio M6 × 1,0 3 10 1,0 7,2
Tappo di scarico dell’elemento filtro olio M6 × 1,0 1 10 1,0 7,2
Coperchio elemento filtro olio M6 × 1,0 2 10 1,0 7,2
Filtro olio M6 × 1,0 2 10 1,0 7,2
Tubo di mandata olio 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Flessibile olio M6 × 1,0 2 8 0,8 5,8
Morsetto flessibile olio—220,21,4
Filtro olio e telaio M14 × 1,5 1 70 7,0 50
Morsetto giunto carburatore M4 × 0,7 2 3 0,3 2,2
Morsetto giunto del filtro dell’aria M6 × 1,0 1 3 0,3 2,2
Cavo acceleratore (tirare) M6 × 1,0 1 4 0,4 2,9
Cavo acceleratore (ritornare) M12 × 1,0 1 11 1,1 8,0
Copertura cavo acceleratore M5 × 0,8 2 4 0,4 2,9
Pistoncino starter M12 × 1,0 1 2 0,2 1,4
Scatola filtro aria M6 × 1,0 2 8 0,8 5,8
Giunto e scatola del filtro dell’aria M5 × 0,8 1 4 0,4 2,9
Tubo di scarico (dado) M8 × 1,25 1 13 1,3 9,4
(bullone) M8 × 1,25 1 24 2,4 17
Protezione tubo di scarico M6 × 1,0 3 10 1,0 7,2

SPECIFICHE DI MANUTENZIONE
2 - 68
SPEC
NOTA:
- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competi-
zione.Silenziatore M8 × 1,25 2 35 3,5 25
Morsetto silenziatore M8 × 1,25 1 16 1,6 11
Scaricatore scintilla M5 × 0,8 4 7 0,7 5,1
Coperchio silenziatore M5 × 0,8 6 5 0,5 3,6
Carter M6 × 1,0 11 12 1,2 8,7
Elemento di arresto cuscinetto carter M6 × 1,0 11 10 1,0 7,2
Elemento di arresto cuscinetto carter
(albero motore)M6 × 1,0 4 10 1,0 7,2
Coperchio carter sinistro M6 × 1,0 8 10 1,0 7,2
Coperchio ingranaggio folle
(motorino di avviamento)M6 × 1,0 3 10 1,0 7,2
Disco ingranaggio folle M6 × 1,0 2 10 1,0 7,2
Coperchio carter destro M6 × 1,0 8 10 1,0 7,2
Carter frizione M6 × 1,0 7 10 1,0 7,2
Tappo di scarico olio carter M10 × 1,25 1 20 2,0 14
Coperchio ruota dentata della catena di trasmis-
sioneM6 × 1,0 2 8 0,8 5,8
Guida ruote cricchetto dell’albero di avviamento M6 × 1,0 2 12 1,2 8,7
Leva di avviamento a pedale M8 × 1,25 1 33 3,3 24
Ingranaggio conduttore della trasmissione primaria M18 × 1,0 1 75 7,5 54
Molla della frizione M6 × 1,0 5 8 0,8 5,8
Mozzo frizione M16 × 1,0 1 60 6,0 43
Controdado cavo frizione M8 × 1,25 2 7 0,7 5,1
Albero leva di aggancio M6 × 1,0 1 10 1,0 7,2
Ruota dentata di trasmissione M18 × 1,0 1 75 7,5 54
Elemento di arresto paraolio dell’asse conduttore M6 × 1,0 2 10 1,0 7,2
Segmento M8 × 1,25 1 30 3,0 22
Guida del cambio M6 × 1,0 2 10 1,0 7,2
Leva di arresto M6 × 1,0 1 10 1,0 7,2
Pedale del cambio M6 × 1,0 1 12 1,2 8,7 Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb

SPECIFICHE DI MANUTENZIONE
2 - 69
SPEC
PARTE CICLISTICA
Elemento Standard Limite
Sistema sterzante:
Tipo di cuscinetti sterzo Cuscinetto conico a rulli ----
Sospensione anteriore: USA, CDN EUROPE AUS, NZ, ZA
Corsa forcella anteriore 300 mm (11,8 in)←←
Lunghezza libera molla della forcella 460 mm (18,1 in)←←
Costante molla, STD K = 4,2 N/mm
(0,428 kg/mm,
24,0 lb/in)←K = 4,3 N/mm
(0,438 kg/mm,
24,5 lb/in)
Molla o distanziatore opzionali Sì←←
Capacità olio 715 cm
3
(25,2 Imp oz,
24,2 US oz) 725 cm3
(25,5 Imp oz,
24,5 US oz) 715 cm3
(25,2 Imp oz,
24,2 US oz)
Livello olio 130 mm (5,12 in) 123 mm (4,84 in) 130 mm (5,12 in)

(Dall’estremità superiore del gambale
con il tubo di forza e l’asta pompante
completamente compressi senza molla.)80 ~ 150 mm
(3,15 ~ 5,91 in)←←
Gradazione dell’olio Olio sospensione
“S1”←←
Diametro esterno del tubo di forza 48 mm (1,89 in)←←
Estremità superiore della forcella ante-
riore5 mm (0,20 in)←←
Sospensione posteriore: USA, CDN EUROPE AUS, NZ, ZA
Corsa ammortizzatore 129 mm (5,08 in)←←
Lunghezza libera della molla 260 mm (10,24 in)←←
Lunghezza montaggio 250 mm (9,84 in) 246 mm (9,69 in) 242,5 mm (9,55 in)
237,5 ~ 258,5 mm
(9,35 ~ 10,18 in) ←←
Costante molla, STD K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)K = 46,0 N/mm
(4,70 kg/mm,
263,2 lb/in)K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)
Molla opzionale Sì←←
Pressione gas incorporato 1.000 kPa
(10 kg/cm
2, 142 psi)←←
Forcellone oscillante:
Limite gioco forcellone oscillante
Estremità---- 1,0 mm
(0,04 in)

SPECIFICHE DI MANUTENZIONE
2 - 70
SPEC
Ruota: USA, CDN, ZA EUROPE, AUS, NZ
Tipo ruota anteriore Ruota a raggi←----
Tipo ruota posteriore Ruota a raggi←----
Dimensioni/materiale cerchio anteriore 21 × 1,60/Alluminio←----
Dimensioni/materiale cerchio posteriore 18 × 1,85/Alluminio 18 × 2,15/Alluminio ----
Limite di disassamento del cerchio:
Radiale ---- ---- 2,0 mm
(0,08 in)
Laterale ---- ---- 2,0 mm
(0,08 in)
Catena di trasmissione:
Tipo/produttore DID520VM/DAIDO ----
Numero di articolazioni 113 articolazioni + giunto ----
Parte lenta della catena 48 ~ 58 mm (1,9 ~ 2,3 in) ----
Allentamento della catena
(15 articolazioni)---- 239,3 mm
(9,42 in)
Freno a disco anteriore:
Diametro esterno disco × Spessore 250 × 3,0 mm (9,84 × 0,12 in)
250 × 2,5 mm
(9,84
× 0,10 in)
Spessore pastiglia 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Diametro interno pompa 11,0 mm (0,433 in) ----
Diametro interno cilindro della pinza 27,0 mm (1,063 in) × 2 ----
Tipo di liquido dei freni DOT n.4 ----
Freno a disco posteriore:
Diametro esterno disco × Spessore 245 × 4,0 mm (9,65 × 0,16 in)
245 × 3,5 mm
(9,65
× 0,14 in)
Limite di flessione ---- 0,15 mm
(0,006 in)
Spessore pastiglia 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Diametro interno pompa 11,0 mm (0,433 in) ----
Diametro interno cilindro della pinza 25,4 mm (1,000 in) × 1 ----
Tipo di liquido dei freni DOT n.4 ----
Leva e pedale del freno:
Posizione leva del freno 95 mm (3,74 in) ----
Altezza pedale del freno
(altezza verticale sopra il poggiapiede)5 mm (0,20 in) ----
Gioco leva del freno (estremità leva) 8 ~ 13 mm (0,31 ~ 0,51 in) ----
Gioco manopola acceleratore 3 ~ 5 mm (0,12 ~ 0,20 in) ----Elemento Standard Limite

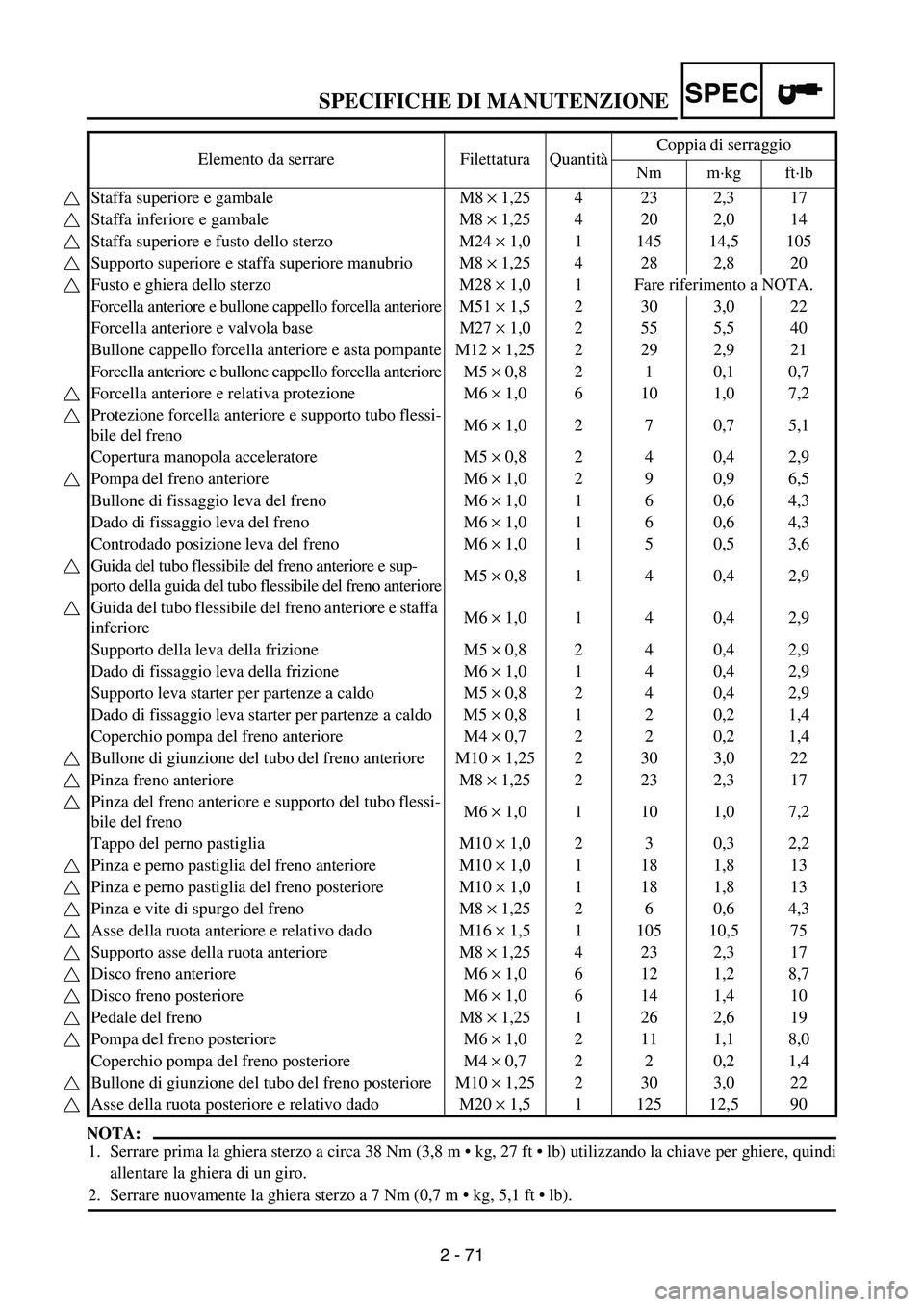

SPECIFICHE DI MANUTENZIONE
2 - 71
SPEC
NOTA:
1. Serrare prima la ghiera sterzo a circa 38 Nm (3,8 m  kg, 27 ft  lb) utilizzando la chiave per ghiere, quindi
allentare la ghiera di un giro.
2. Serrare nuovamente la ghiera sterzo a 7 Nm (0,7 m  kg, 5,1 ft  lb). Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Staffa superiore e gambale M8 × 1,25 4 23 2,3 17
Staffa inferiore e gambale M8 × 1,25 4 20 2,0 14
Staffa superiore e fusto dello sterzo M24 × 1,0 1 145 14,5 105
Supporto superiore e staffa superiore manubrio M8 × 1,25 4 28 2,8 20
Fusto e ghiera dello sterzo M28 × 1,0 1 Fare riferimento a NOTA.
Forcella anteriore e bullone cappello forcella anterioreM51 × 1,5 2 30 3,0 22
Forcella anteriore e valvola base M27 × 1,0 2 55 5,5 40
Bullone cappello forcella anteriore e asta pompante M12 × 1,25 2 29 2,9 21
Forcella anteriore e bullone cappello forcella anteriore M5 × 0,8 2 1 0,1 0,7
Forcella anteriore e relativa protezione M6 × 1,0 6 10 1,0 7,2
Protezione forcella anteriore e supporto tubo flessi-
bile del frenoM6 × 1,0 2 7 0,7 5,1
Copertura manopola acceleratore M5 × 0,8 2 4 0,4 2,9
Pompa del freno anteriore M6 × 1,0 2 9 0,9 6,5
Bullone di fissaggio leva del freno M6 × 1,0 1 6 0,6 4,3
Dado di fissaggio leva del freno M6 × 1,0 1 6 0,6 4,3
Controdado posizione leva del freno M6 × 1,0 1 5 0,5 3,6
Guida del tubo flessibile del freno anteriore e sup-
porto della guida del tubo flessibile del freno anterioreM5 × 0,8 1 4 0,4 2,9
Guida del tubo flessibile del freno anteriore e staffa
inferioreM6 × 1,0 1 4 0,4 2,9
Supporto della leva della frizione M5 × 0,8 2 4 0,4 2,9
Dado di fissaggio leva della frizione M6 × 1,0 1 4 0,4 2,9
Supporto leva starter per partenze a caldo M5 × 0,8 2 4 0,4 2,9
Dado di fissaggio leva starter per partenze a caldo M5 × 0,8 1 2 0,2 1,4
Coperchio pompa del freno anteriore M4 × 0,7 2 2 0,2 1,4
Bullone di giunzione del tubo del freno anteriore M10 × 1,25 2 30 3,0 22
Pinza freno anteriore M8 × 1,25 2 23 2,3 17
Pinza del freno anteriore e supporto del tubo flessi-
bile del frenoM6 × 1,0 1 10 1,0 7,2
Tappo del perno pastiglia M10 × 1,0 2 3 0,3 2,2
Pinza e perno pastiglia del freno anteriore M10 × 1,0 1 18 1,8 13
Pinza e perno pastiglia del freno posteriore M10 × 1,0 1 18 1,8 13
Pinza e vite di spurgo del freno M8 × 1,25 2 6 0,6 4,3
Asse della ruota anteriore e relativo dado M16 × 1,5 1 105 10,5 75
Supporto asse della ruota anteriore M8 × 1,25 4 23 2,3 17
Disco freno anteriore M6 × 1,0 6 12 1,2 8,7
Disco freno posteriore M6 × 1,0 6 14 1,4 10
Pedale del freno M8 × 1,25 1 26 2,6 19
Pompa del freno posteriore M6 × 1,0 2 11 1,1 8,0
Coperchio pompa del freno posteriore M4 × 0,7 2 2 0,2 1,4
Bullone di giunzione del tubo del freno posteriore M10 × 1,25 2 30 3,0 22
Asse della ruota posteriore e relativo dado M20 × 1,5 1 125 12,5 90

SPECIFICHE DI MANUTENZIONE
2 - 72
SPEC
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Chiave tendiraggi—72 3 0,3 2,2
Corona della ruota posteriore M8 × 1,25 6 50 5,0 36
Riparo disco freno posteriore M6 × 1,0 2 7 0,7 5,1
Protezione pinza freno posteriore M6 × 1,0 2 7 0,7 5,1
Bullone e controdado di regolazione dell’estrattore
catena di trasmissione M8 × 1,25 2 16 1,6 11
Supporto motore:
Motore e relativa staffa (anteriore) M10 × 1,25 1 69 6,9 50
Motore e telaio (inferiore) M10 × 1,25 1 69 6,9 50
Staffa motore e telaio M8 × 1,25 6 34 3,4 24
Motore e relativa staffa (superiore) M10 × 1,25 1 55 5,5 40
Riparo inferiore motore M6 × 1,0 3 10 1,0 7,2
Riparo sinistro motore M8 × 1,25 2 23 2,3 17
Riparo destro motore M8 × 1,25 2 23 2,3 17
Staffa e telaio del regolatore M6 × 1,0 2 7 0,7 5,1
Regolatore M6 × 1,0 2 7 0,7 5,1
Dado e albero di articolazione M16 × 1,5 1 85 8,5 61
Braccio di rinvio e forcellone oscillante M14 × 1,5 1 80 8,0 58
Braccio di rinvio e biella M14 × 1,5 1 80 8,0 58
Biella e telaio M14 × 1,5 1 80 8,0 58
Ammortizzatore posteriore e telaio M10 × 1,25 1 56 5,6 40
Ammortizzatore posteriore e braccio di rinvio M10 × 1,25 1 53 5,3 38
Telaio posteriore (superiore) M8 × 1,25 1 32 3,2 23
Telaio posteriore (inferiore) M8 × 1,25 2 29 2,9 21
Forcellone oscillante e supporto tubo flessibile del frenoM5 × 0,8 4 1 0,1 0,7
Forcellone oscillante e patch M4 × 0,7 4 2 0,2 1,4
Tenditore superiore catena di trasmissione M8 × 1,25 1 19 1,9 13
Tenditore inferiore catena di trasmissione M8 × 1,25 1 20 2,0 14
Supporto catena di trasmissione M6 × 1,0 3 7 0,7 5,1
Riparo guarnizione e forcellone oscillante M5 × 0,8 4 6 0,6 4,3
Serbatoio del carburante M6 × 1,0 2 10 1,0 7,2
Rubinetto del carburante M6 × 1,0 2 7 0,7 5,1
Staffa del blocco sella e serbatoio del carburante M6 × 1,0 1 7 0,7 5,1
Vite di aggancio (nastro di montaggio) e serbatoio
carburanteM6 × 1,0 1 7 0,7 5,1
Serbatoio carburante e relativa staffa M6 × 1,0 4 7 0,7 5,1
Presa d’aria e serbatoio del carburante M6 × 1,0 6 7 0,7 5,1
Presa d’aria e riparo radiatore (inferiore) M6 × 1,0 2 6 0,6 4,3
Parafango anteriore M6 × 1,0 4 7 0,7 5,1
Parafango posteriore (anteriore) M6 × 1,0 2 7 0,7 5,1
Parafango posteriore (posteriore) M6 × 1,0 2 11 1,1 8,0
Fianchetto M6 × 1,0 2 7 0,7 5,1
Sella M8 × 1,25 2 23 2,3 17
Contachilometri parziale M6 × 1,0 2 7 0,7 5,1

SPECIFICHE DI MANUTENZIONE
2 - 73
SPEC
NOTA:
- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competi-
zione.Supporto cavo del contachilometri e protezione
forcella anterioreM5 × 0,8 2 4 0,4 2,9
Sostegno del faro (inferiore) e staffa inferiore M8 × 1,25 2 15 1,5 11
Corpo del faro e unità di illuminazione M6 × 1,0 2 7 0,7 5,1
Faro (sinistro e destro) M6 × 1,0 2 7 0,7 5,1
Faro (inferiore) M6 × 1,0 1 7 0,7 5,1
Luce posteriore M6 × 1,0 3 4 0,4 2,9
Morsetto cavo luce posteriore e parafango poste-
rioreM4 × 1,59 2 0,5 0,05 0,36
Serbatoio del refrigerante M6 × 1,0 2 7 0,7 5,1
Staffa cavalletto laterale e telaio M10 × 1,25 2 66 6,6 48
Elemento di arresto catena di trasmissione e staffa
cavalletto lateraleM6 × 1,0 1 7 0,7 5,1
Cavalletto laterale M8 × 1,25 1 20 2,0 14 Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
