3 - 63
INSP
ADJ
SPARK ARRESTER CLEANING
(For USA)
WARNING
Be sure the exhaust pipe and
silencer are cool before cleaning
the spark arrester.
Do not start the engine when
cleaning the exhaust system.
1. Remove:
Screw (silencer cap)
1
2. Remove:
Bolt (spark arrester)
1
1
1
3. Remove:
Tail pipe
1
Gasket (tail pipe)
2
Spark arrester 3
Pull the spark arrester out of
the silencer.
Gasket (spark arrester) 4
12
34
4. Clean:
Spark arrester
Tap the spark arrester lightly,
then use a wire brush to
remove any carbon deposits.
5. Install:
Gasket (spark arrester)
Spark arrester
Insert the spark arrester into
the silencer and align the bolt
holes.
Gasket (tail pipe)
Bolt (spark arrester)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
6. Install:
Silencer cap
NOTE:First tighten the two screws a
located horizontally apart, and then
tighten the others.
T R..5 Nm (0.5 m · kg, 3.6 ft · lb)
aa
NETTOYAGE DU PARE-
ETINCELLES (USA)
WARNING
Attendre que le tuyau d’échappe-
ment et le silencieux soient froids
avant de nettoyer le pare-étincelles.
Ne pas démarrer le moteur pendant
le nettoyage du système d’échappe-
ment.
1. Déposer:
Vis (capuchon de silencieux) 1
2. Déposer:
Boulon (pare-étincelles) 1
3. Déposer:
Tuyau d’échappement arrière 1
Joint (tuyau d’échappement
arrière) 2
Pare-étincelles 3
Retirer le pare-étincelles du silen-
cieux.
Joint (pare-étincelles) 4
4. Nettoyer:
Pare -étincelles
Tapoter légèrement le pare-étin-
celles puis utiliser une brosse
métallique pour éliminer les
éventuels dépôts de calamine.
5. Monter:
Joint (pare-étincelles)
Pare -étincelles
Insérer le pare-étincelles dans le
silencieux et aligner les trous des
boulons.
Joint (tuyau d’échappement
arrière)
Boulon (pare-étincelles)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
6. Monter:
Capuchon de silencieux
N.B.:
Serrer d’abord les deux vis a opposées
horizontalement, puis les autres.
T R..5 Nm (0,5 m · kg, 3,6 ft · lb)
ENGINE
MOTEUR

3 - 103
INSP
ADJ
Loosen the steering ring nut
one turn.
Retighten the steering ring nut
using the steering nut wrench.
WARNING
Avoid over-tightening.
T R..
Steering ring nut
(final tightening):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
Check the steering stem by
turning it lock to lock. If there is
any binding, remove the steer-
ing stem assembly and inspect
the steering bearings.
Install the washer
5, upper
bracket
6, washer
7, steering
stem nut
8, steering stem cap
9, handlebar
0, handlebar
upper holder
A and headlight
B.
NOTE:The handlebar upper holder
should be installed with the
punched mark
a forward.
Install the handlebar so that the
marks
b are in place on both
sides.
Insert the end of the fuel
breather hose
C into the hole in
the steering stem cap.
CAUTION:
First tighten the bolts on the
front side of the handlebar
upper holder, and then tighten
the bolts on the rear side.
T R..
Steering stem nut:
145 Nm
(14.5 m  kg, 105 ft  lb)
Handlebar upper holder:
28 Nm
(2.8 m  kg, 20 ft  lb)
Pinch bolt (upper
bracket):
23 Nm
(2.3 m  kg, 17 ft  lb)
Headlight (left and right):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
Headlight (lower):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
Dévisser d’un tour l’écrou de blo-
cage de la direction.
Resserrer l’écrou de blocage de la
direction à l’aide de la clé pour
écrou de direction.
AVERTISSEMENT
Eviter de serrer à l’excès.
T R..
Ecrou de blocage de la
direction (serrage final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Contrôler la colonne de direction
en la tournant d’une butée à l’autre.
S’il y a la moindre gêne, démonter
la colonne de direction et contrôler
les paliers de la direction.
Monter la rondelle 5, le té supé-
rieur 6, la rondelle 7, l’écrou de
blocage de la direction 8, le capu-
chon de la colonne de direction 9,
le guidon 0, le demi-palier de gui-
don supérieur A et le phare B.
N.B.:
Le demi-palier supérieur du guidon
doit être monté avec son poinçon
a vers l’avant.
Monter le guidon de façon à ce que
les repères b soient en place des
deux côtés.
Introduire l’extrémité de la durit de
mise à l’air du réservoir de carbu-
rant C dans le trou du capuchon de
la colonne de direction.
ATTENTION:
Serrer d’abord les boulons situés à
l’avant du demi-palier supérieur
du guidon, puis les boulons situés à
l’arrière.
T R..
Ecrou de direction:
145 Nm
(14,5 m  kg, 105 ft  lb)
Demi-palier supérieur de
guidon:
28 Nm
(2,8 m  kg, 20 ft  lb)
Boulon de pincement (té
supérieur):
23 Nm
(2,3 m  kg, 17 ft  lb)
Phare (gauche et droit):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Phare (inférieur):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CHASSIS
CHASSIS

3 - 111
INSP
ADJ
BATTERY INSPECTION AND
CHARGING
WARNING
Batteries generate explosive
hydrogen gas and contain electro-
lyte which is made of poisonous
and highly caustic sulfuric acid.
Therefore, always follow these
preventive measures:
Wear protective eye gear when
handling or working near batter-
ies.
Charge batteries in a well-venti-
lated area.
Keep batteries away from fire,
sparks or open flames (e.g.,
welding equipment, lighted ciga-
rettes).
DO NOT SMOKE when charging
or handling batteries.
KEEP BATTERIES AND ELEC-
TROLYTE OUT OF REACH OF
CHILDREN.
Avoid bodily contact with elec-
trolyte as it can cause severe
burns or permanent eye injury.
FIRST AID IN CASE OF BODILY
CONTACT:
EXTERNAL
Skin — Wash with water.
Eyes — Flush with water for 15
minutes and get immediate med-
ical attention.
INTERNAL
Drink large quantities of water
or milk followed with milk of
magnesia, beaten egg or vegeta-
ble oil. Get immediate medical
attention.
CAUTION:
Charging time, charging amper-
age and charging voltage for an
MF battery are different from
those of conventional batteries.
The MF battery should be charged
as explained in the charging
method illustrations. If the battery
is overcharged, the electrolyte
level will drop considerably.
Therefore, take special care when
charging the battery.
NOTE:Since MF batteries are sealed, it is
not possible to check the charge
state of the battery by measuring the
specific gravity of the electrolyte.
Therefore, the charge of the battery
has to be checked by measuring the
voltage at the battery terminals. CONTROLE ET CHARGE DE LA
BATTERIE
AVERTISSEMENT
Les batteries produisent de l’hydro-
gène, un gaz explosif et contiennent de
l’électrolyte, composé d’acide sulfuri-
que, toxique et corrosif.
Il faut dès lors veiller à toujours pren-
dre les précautions suivantes:
Toujours porter des lunettes de pro-
tection lorsque l’on travaille à
proximité de batteries.
Charger les batteries dans un
endroit bien aéré.
Tenir les batteries à l’écart de tout
feu, étincelles ou flamme nue (équi-
pement de soudure, cigarette, etc.).
NE PAS FUMER en chargeant ou
manipulant des batteries.
TENIR BATTERIES ET ELEC-
TROLYTE HORS DE LA POR-
TEE DES ENFANTS.
Eviter tout contact avec l’électro-
lyte, car il peut gravement brûler la
peau et les yeux.
PREMIERS SOINS EN CAS DE
CONTACT DIRECT:
EXTERNE
Peau — Laver à l’eau.
Yeux — Rincer à l’eau pendant 15
minutes et consulter immédiatement
un médecin.
INTERNE
Boire une grande quantité d’eau ou
de lait, continuer avec du lait de
magnésie, un oeuf battu ou de
l’huile végétale. Consulter immédia-
tement un médecin.
ATTENTION:
La durée, l’intensité et la tension de
charge d’une batterie sans entretien
MF et d’une batterie classique sont
différentes. La batterie MF doit être
rechargée conformément à la méthode
de charge illustrée dans ce manuel. Si
l’on surcharge la batterie, son niveau
d’électrolyte diminuera considérable-
ment. Il convient donc de charger la
batterie avec beaucoup de prudence.
N.B.:
Les batteries sans entretien (MF) sont
scellées; il est donc impossible de véri-
fier leur état de charge en mesurant la
densité de l’électrolyte. Par conséquent,
vérifier la charge de la batterie en mesu-
rant la tension aux bornes de la batterie.
ELECTRICAL
PARTIE ELECTRIQUE

3 - 131
INSP
ADJ
REPLACING THE HEADLIGHT
BULBS
1. Remove:
Headlight
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
2. Remove:
Headlight bulb holder cover
1
3. Detach:
Headlight bulb holder
1
4. Remove:
Headlight bulb
2
WARNING
Since the headlight bulb gets
extremely hot, keep flammable
products and your hands away
from the bulb unit it has cooled
down.
5. Install:
Headlight bulb
Secure the new headlight bulb
with the headlight bulb holder.
CAUTION:
Avoid touching the glass part of
the headlight bulb to keep it free
form oil, otherwise the transpar-
ency of the glass, the life of the
bulb and the luminous flux will be
adversely affected. If the headlight
bulb gets soiled, thoroughly clean
it with a cloth moistened with alco-
hol or lacquer thinner.
6. Attach:
Headlight bulb holder
7. Install:
Headlight bulb holder cover
8. Install:
Headlight
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
New
REMPLACEMENT DES
AMPOULES DE PHARE
1. Déposer:
Phare
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Déposer:
Protection du porte-ampoule de
phare 1
3. Débrancher:
Porte-ampoule de phare 1
4. Déposer:
Ampoule de phare 2
AVERTISSEMENT
Une ampoule de phare allumée deve-
nant très chaude, éviter de la toucher
et tenir tout produit inflammable à
l’écart tant qu’elle n’a pas refroidi.
5. Monter:
Ampoule de phare
Fixer la nouvelle ampoule à
l’aide du porte-ampoule.
ATTENTION:
Eviter de toucher le verre de
l’ampoule afin de ne pas y déposer de
dépôts huileux susceptibles d’altérer
la transparence du verre, la durée de
vie de l’ampoule et le flux lumineux. Si
l’ampoule de phare est sale, la net-
toyer soigneusement à l’aide d’un
chiffon imbibé d’alcool ou de diluant
pour peinture.
6. Fixer:
Porte-ampoule de phare
7. Monter:
Protection du porte-ampoule de
phare
8. Monter:
Phare
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
New
ELECTRICAL
PARTIE ELECTRIQUE

5 - 51
CHASFRONT BRAKE AND REAR BRAKE
Front brake master cylinder
1. Install:
Brake master cylinder
1
Brake master cylinder bracket
2
Bolt (brake master cylinder
bracket)
3
NOTE:Install the bracket so that the arrow
mark
a face upward.
First tighten the bolts on the upper
side of the brake master cylinder
bracket, and then tighten the bolts
on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
2. Install:
Brake lever
1
Bolt (brake lever)
2
Nut (brake lever)
3
NOTE:Apply the lithium soap base grease
on the brake lever sliding surface,
bolt and contacting surface of the
brake master cylinder piston.
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
Rear brake master cylinder
1. Install:
Copper washer
1
Brake hose
2
Union bolt
3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its
pipe portion a
directs as shown
and lightly touches the projection
b
on the brake master cylinder.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
New
2. Install:
Brake master cylinder
1
Bolt (brake master cylinder)
2
T R..11 Nm (1.1 m · kg, 8.0 ft · lb)
Maître-cylindre de frein avant
1. Monter:
Maître-cylindre de frein 1
Support de maître-cylindre de
frein 2
Boulon (support de maître-cylin-
dre de frein) 3
N.B.:
Reposer le demi-palier de manière que
la flèche a soit dirigée vers le haut.
Serrer d’abord les boulons supérieurs
du support de maître-cylindre de frein
puis serrer les boulons inférieurs.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
2. Monter:
Levier de frein 1
Boulon (levier de frein) 2
Ecrou (levier de frein) 3
N.B.:
Enduire de graisse à savon de lithium la
surface coulissante du levier de frein, le
boulon et la surface de contact du piston
du maître-cylindre de frein.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Maître-cylindre de frein arrière
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme dans l’illustration et touche
légèrement la saillie b du maître-
cylindre de frein.
2. Monter:
Maître-cylindre de frein 1
Boulon (maître-cylindre de frein)
2
T R..30 Nm (3,0 m · kg, 22 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
New
FREIN AVANT ET FREIN ARRIERE

5 - 53
CHASFRONT BRAKE AND REAR BRAKE

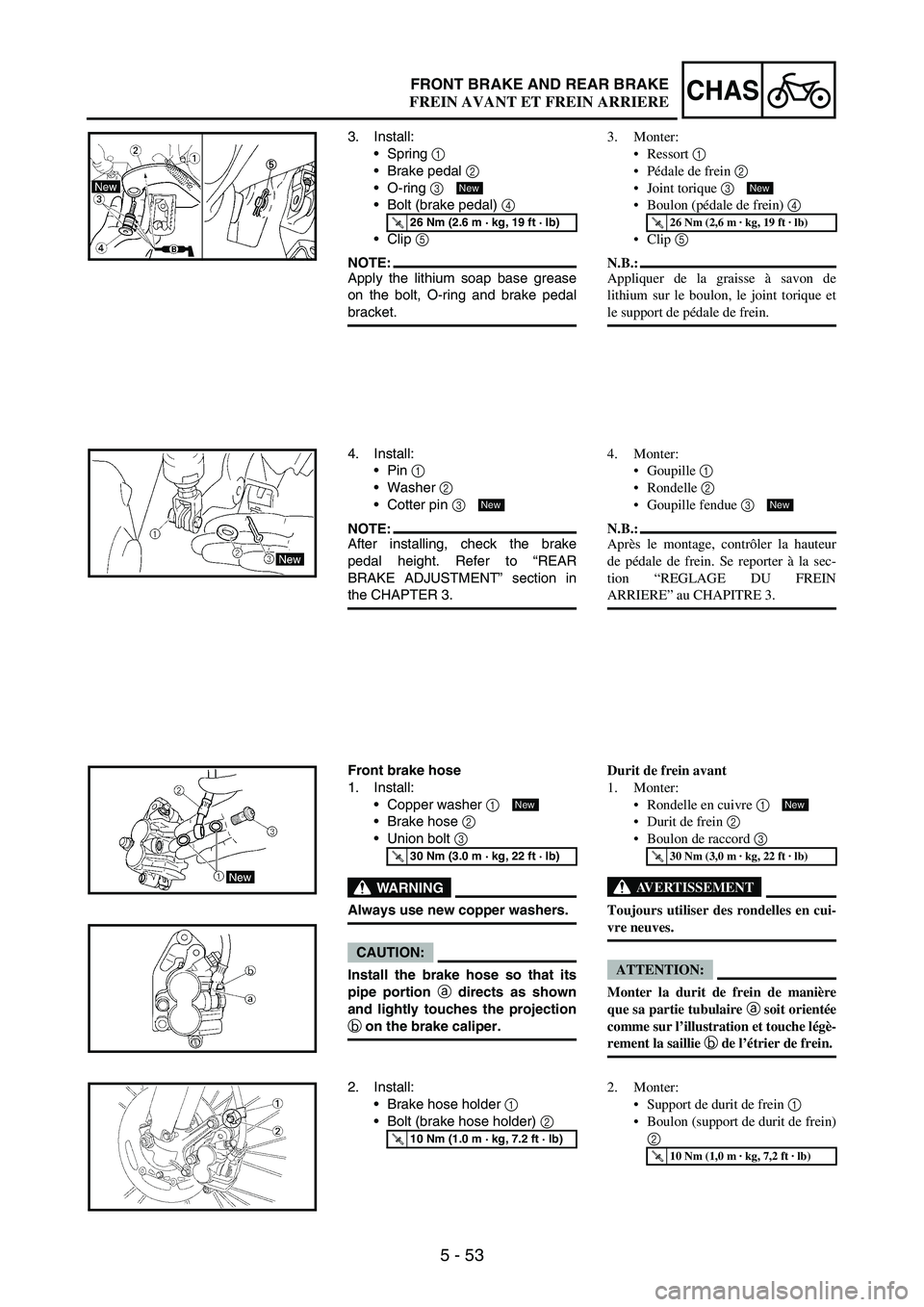

3. Install:
Spring
1
Brake pedal
2
O-ring
3
Bolt (brake pedal)
4
Clip
5
NOTE:Apply the lithium soap base grease
on the bolt, O-ring and brake pedal
bracket.
T R..26 Nm (2.6 m · kg, 19 ft · lb)
New
4. Install:
Pin
1
Washer
2
Cotter pin
3
NOTE:After installing, check the brake
pedal height. Refer to “REAR
BRAKE ADJUSTMENT” section in
the CHAPTER 3.
New
Front brake hose
1. Install:
Copper washer
1
Brake hose
2
Union bolt
3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its
pipe portion a
directs as shown
and lightly touches the projection
b
on the brake caliper.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
New
2. Install:
Brake hose holder
1
Bolt (brake hose holder)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, le joint torique et
le support de pédale de frein.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
4. Monter:
Goupille 1
Rondelle 2
Goupille fendue 3
N.B.:
Après le montage, contrôler la hauteur
de pédale de frein. Se reporter à la sec-
tion “REGLAGE DU FREIN
ARRIERE” au CHAPITRE 3.
New
Durit de frein avant
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme sur l’illustration et touche légè-
rement la saillie b de l’étrier de frein.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Monter:
Support de durit de frein 1
Boulon (support de durit de frein)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
FREIN AVANT ET FREIN ARRIERE

5 - 55
CHASFRONT BRAKE AND REAR BRAKE
3. Install:
Brake hose holder
1
Nut (brake hose holder)
2
NOTE:Align the top
a of the brake hose
holder with the paint
b of the brake
hose.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
4. Pass the brake hose through the
front brake hose guides
1.
5. Install:
Copper washer
1
Brake hose
2
Union bolt
3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that it
contacts the brake master cylinder
projection a
and that its bent por-
tion b
faces downward.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
New
Rear brake hose
1. Install:
Copper washer
1
Brake hose
2
Union bolt
3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its
pipe portion a
directs as shown
and lightly touches the projection
b
on the brake caliper.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
New
3. Monter:
Support de durit de frein 1
Ecrou (support de durit de frein) 2
N.B.:
Aligner le haut a du support de durit de
frein sur la peinture b de la durit de
frein.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Passer la durit de frein dans les gui-
des de durit de frein avant 1.
5. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
qu’elle soit en contact avec la saillie du
maître-cylindre a et que sa partie
courbe b soit orientée vers le bas.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
Durit de frein arrière
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme sur l’illustration et touche légè-
rement la saillie b de l’étrier de frein.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
FREIN AVANT ET FREIN ARRIERE

5 - 61
CHASFRONT FORK
EC550000
FRONT FORK
Extent of removal:
1 Front fork removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Front wheel Refer to “FRONT WHEEL AND REAR WHEEL”
section.
Front brake caliper Refer to “FRONT BRAKE AND REAR BRAKE”
section.
Headlight
Handlebar Refer to “HANDLEBAR” section.
1 Protector 1
2 Pinch bolt (upper bracket) 2 Only loosening.
3 Cap bolt 1 Loosen when disassembling the front fork.
4 Pinch bolt (lower bracket) 2 Only loosening.
5 Front fork 1
1
