2018 TOYOTA 86 Manuel du propriétaire (in French)

407
4-3. Entretien à faire soi-même
4
Entretien et soin
86_D (OM18086D)
Disposition des fusibles et ampérages
■ Compartiment moteur
FusibleAmpérageCircuit
1 MIR HTR 7,5 ADésembuage des rétroviseurs
extérieurs
2 RDI 25 AVentilateur de refroidissement
électrique
3 (PUSH-AT) 7,5 A Module de commande du moteur
4 ABS NO. 1 40 A ABS
5 HEATER 50 A Système de climatisation
6 WASHER 10 A Lave-vitre de pare-brise
7 WIPER 30 A Essuie-glaces de pare-brise
8 RR DEF 30 A Désembuage de la lunette arrière
9 (RR FOG) 10 A 
10 D FR DOOR 25 A Lève-vitre électrique (côté
conducteur)
11 (CDS) 25 AVentilateur de refroidissement
électrique
12 D-OP 25 A 

408 4-3. Entretien à faire soi-même
86_D (OM18086D)
13 ABS NO. 2 25 A ABS
14 D FL DOOR 25 ALève-vitre électrique (côté
passager)
15 SPARE Reportez-
vous à la
remarque. Fusible de rechange
16 SPARE Reportez-
vous à la
remarque. Fusible de rechange
17 SPARE Reportez-
vous à la
remarque. Fusible de rechange
18 SPARE Reportez-
vous à la
remarque. Fusible de rechange
19 SPARE Reportez-
vous à la
remarque. Fusible de rechange
20 SPARE Reportez-
vous à la
remarque. Fusible de rechange
21 ST 7,5 A Système de démarrage
22 ALT-S 7,5 A Système de charge
23 (STR LOCK) 7,5 A Antivol de direction
24 D/L 20 A Verrouillage centralisé des portes
25 ETCS 15 A Module de commande du moteur
26 (AT+B) 7,5 A Transmission
27 (AM2 NO. 2) 7,5 A Système d'accès et de démarrage
mains libres
28 EFI (CTRL) 15 A Module de commande du moteur
FusibleAmpérageCircuit

409
4-3. Entretien à faire soi-même
4
Entretien et soin
86_D (OM18086D)
29 EFI (HTR) 15 A
Système d'injection multipoints de
carburant/système d'injection
multipoints séquentielle de
carburant
30 EFI (IGN) 15 A Système de démarrage
31 EFI (+B) 7,5 A Module de commande du moteur
32 HAZ 15 A Clignotants, feux de détresse
33 MPX-B 7,5 ASystème de climatisation
automatique, jauge et instruments
34 F/PMP 20 ASystème d'injection multipoints de
carburant/système d'injection
multipoints séquentielle de
carburant
35 IG2 MAIN 30 ASystème de coussins gonflables
SRS, module de commande du
moteur
36 DCC 30 AÉclairage intérieur, télécommande
du verrouillage centralisé, boîtier
principal ECU
37 HORN NO. 2 7,5 A Avertisseur sonore
38 HORN NO. 1 7,5 A Avertisseur sonore
39 H-LP LH LO 15 A Phare gauche (feux de croisement)
40 H-LP RH LO 15 A Phare droit (feux de croisement)
41 H-LP LH HI 10 A Phare gauche (feux de route)
42 H-LP RH HI 10 A Phare droit (feux de route)
43 INJ 30 ASystème d'injection multipoints de
carburant/système d'injection
multipoints séquentielle de
carburant
44 H-LP WASHER 30 A 
FusibleAmpérageCircuit

410 4-3. Entretien à faire soi-même
86_D (OM18086D)Remarque
Un de chacun des fusibles de rechange suivants est fourni: 7,5 A, 10
A, 15 A, 20 A, 25 A, 30 A.
45 AM2 NO. 1 40 A
Système de démarrage, module de
commande du moteur
46 EPS 80 A Direction assistée électrique
47 A/B MAIN 15 ASystème de coussins gonflables
SRS
48 ECU-B 7,5 ATélécommande du verrouillage
centralisé, boîtier principal ECU
49 DOME 20 A Éclairage intérieur
50 IG2 7,5 A Module de commande du moteur
FusibleAmpérageCircuit

411
4-3. Entretien à faire soi-même
4
Entretien et soin
86_D (OM18086D)
■
Tableau de bord
FusibleAmpérageCircuit
1 ECU ACC 10 ABoîtier principal ECU, rétroviseurs
extérieurs
2 P/POINT No.2 15 A Prise d'alimentation
3 PANEL 10 A Éclairage
4 TAIL 10 A Feux arrière
5 DRL 10 A Système d'éclairage de jour
6 UNIT IG1 10 A Rétroviseur intérieur
7 STOP 7,5 A Feux de stop
8 OBD 7,5 A Système de diagnostic embarqué
9 HEATER-S 7,5 A Système de climatisation
10 HEATER 10 A Système de climatisation
11 FR FOG LH 10 A Feu antibrouillard avant gauche
12 FR FOG RH 10 A Feu antibrouillard avant droit
13 BK/UP LP 7,5 A Feux de recul
14 ECU IG1 10 A ABS, direction assistée électrique
15 AM1 7,5 A Système de démarrage
16 AMP 15 A Système audio
17 AT UNIT 15 A Transmission
18 GAUGE 7,5 AJauge et instruments, système
d'accès et de démarrage mains
libres
19 ECU IG2 10 A Module de commande du moteur
20 SEAT HTR LH 10 A Chauffage des sièges gauche
21 SEAT HTR RH 10 A Chauffage des sièges droit
22 RADIO 7,5 A Système audio
23 P/POINT No.1 15 A Prise d'alimentation

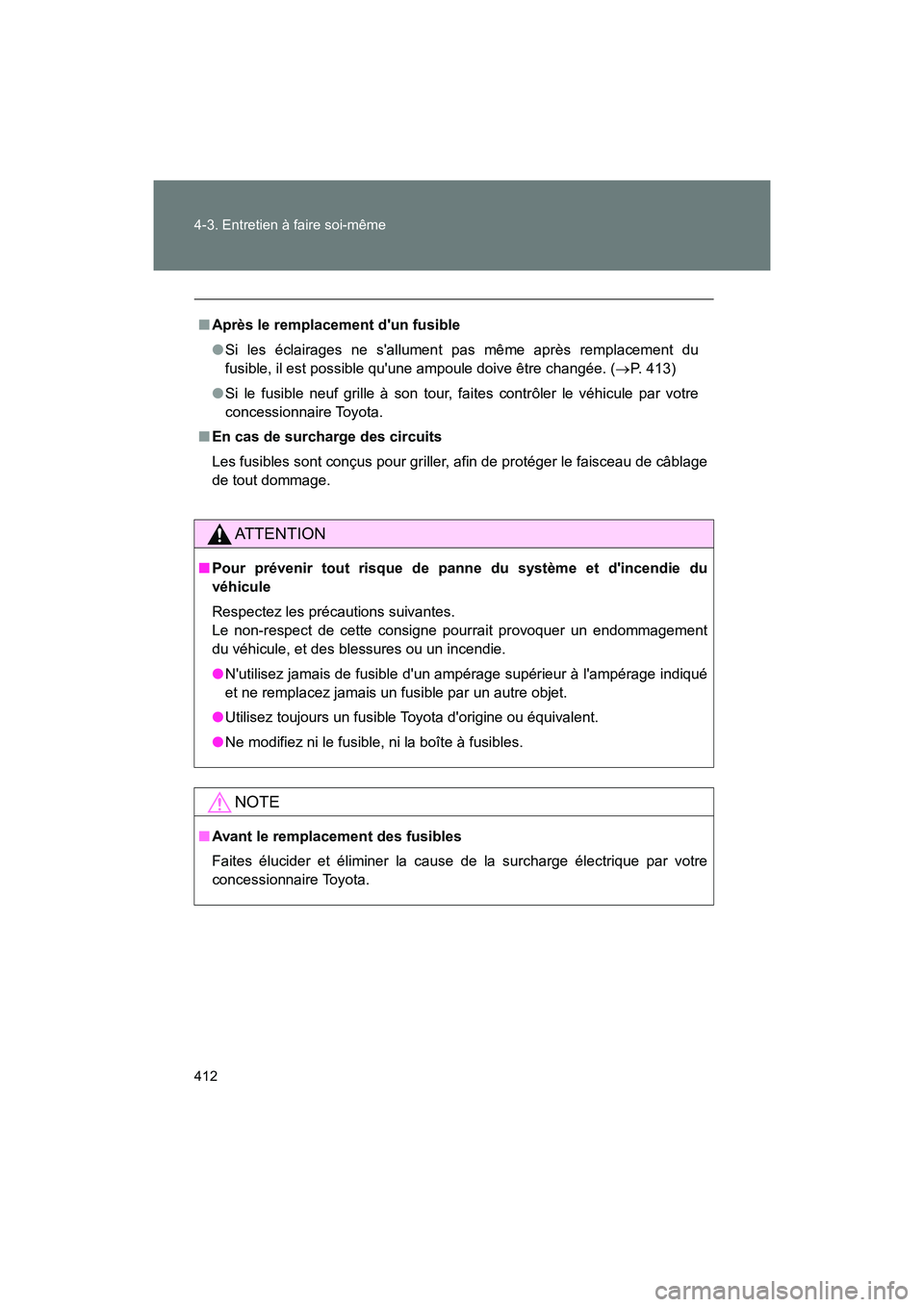

412 4-3. Entretien à faire soi-même
86_D (OM18086D)
■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du
fusible, il est possible qu'une ampoule doive être changée. ( P. 413)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge des circuits
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AT T E N T I O N
■Pour prévenir tout risque de panne du système et d'incendie du
véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
● Ne modifiez ni le fusible, ni la boîte à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par votre
concessionnaire Toyota.

413
4-3. Entretien à faire soi-même
4
Entretien et soin
86_D (OM18086D)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
■Préparation d'une ampoule de remplacement
Vérifiez la puissance en watts de l'ampoule à remplacer.
( P. 513)
■ Emplacements des ampoules avant
Feux de gabarit avant

414 4-3. Entretien à faire soi-même
86_D (OM18086D)
■Emplacements des ampoules arrière
Feux de recul
Éclairages de
plaque
d'immatriculation
