2018 TOYOTA 86 Manuel du propriétaire (in French)

263
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
86_D (OM18086D)
AT T E N T I O N
■
Pour éviter tout actionnement invo lontaire du régulateur de vitesse
Désactivez le régulateur de vitesse avec le bouton “ON-OFF” lorsque vous
ne l'utilisez pas.
■ Situations incompatibles avec l'ut ilisation du régulateur de vitesse
N'utilisez pas le régulateur de vitesse dans les situations suivantes.
Cela peut provoquer une perte de contrôle et causer un accident, pouvant
occasionner des blessures graves, voire mortelles.
● En cas de circulation dense
● Sur des routes à virages très serrés
● Sur des routes sinueuses
● Sur des routes glissantes, telles que des routes détrempées, verglacées
ou enneigées
● Sur des pentes raides
La vitesse du véhicule peut dépasser la vitesse programmée lorsque vous
descendez une pente raide.
● Pendant un remorquage de secours

264
2-4. Utilisation des autres systèmes de conduite
86_D (OM18086D)
Système de rétrovision
Le système de rétrovision assiste le conducteur en affichant une
image de la zone à l'arrière du véhicule pendant la marche arrière.
L'image apparaît inversée sur l'écran . L'image inversée est similaire
à l'image visible dans le rétroviseur intérieur.
L'image de la vue arrière
s'affiche sur le système de
rétrovision quelques secondes
après le passage sur R du
levier de vitesses.
Lorsque le levier de vitesses
passe sur une position autre
que R, l'image continue à être
affichée pendant environ 5
secondes.
Écran
Transmission automatique
Transmission manuelle

265
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
86_D (OM18086D)

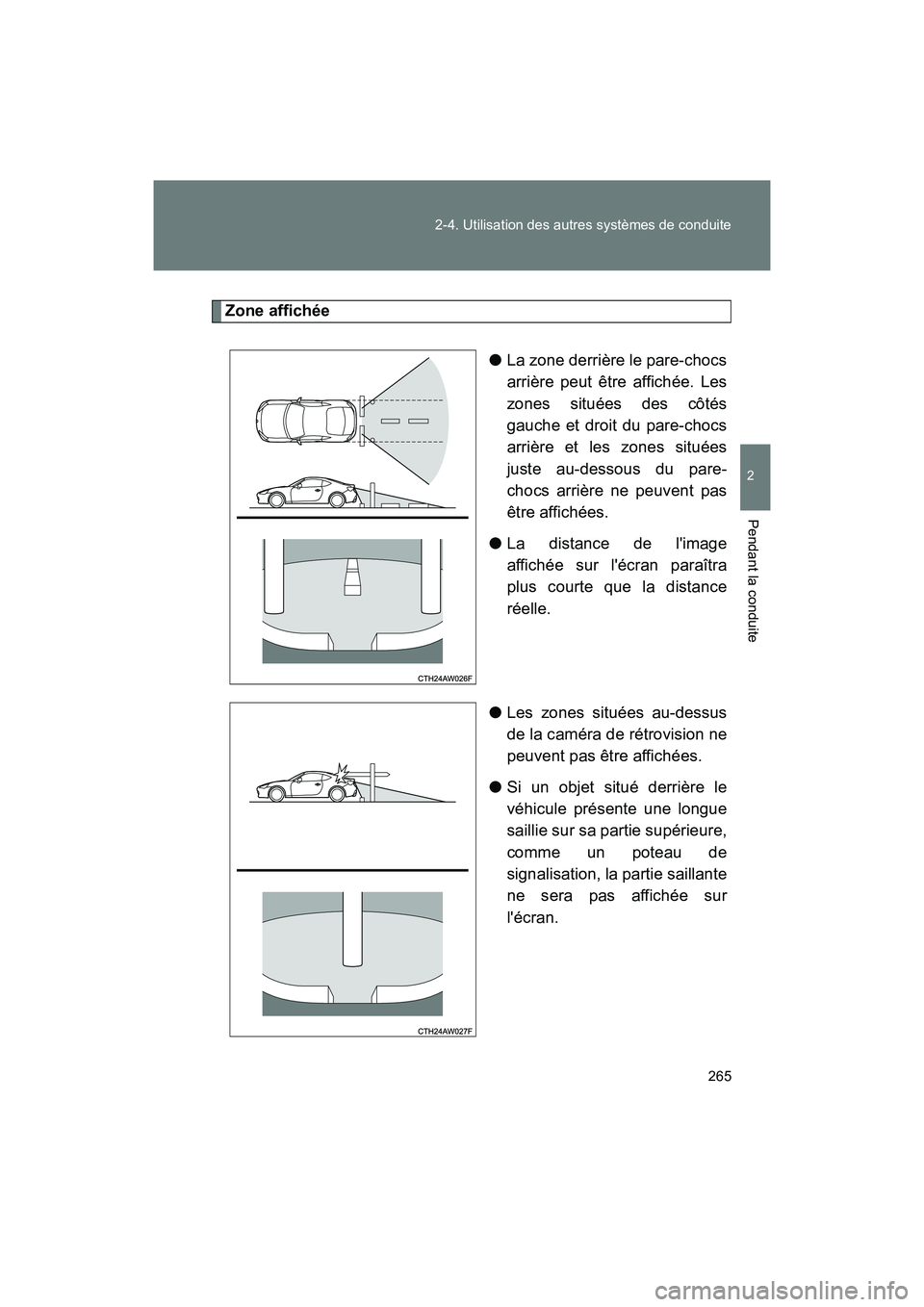

Zone affichée
●La zone derrière le pare-chocs
arrière peut être affichée. Les
zones situées des côtés
gauche et droit du pare-chocs
arrière et les zones situées
juste au-dessous du pare-
chocs arrière ne peuvent pas
être affichées.
● La distance de l'image
affichée sur l'écran paraîtra
plus courte que la distance
réelle.
● Les zones situées au-dessus
de la caméra de rétrovision ne
peuvent pas être affichées.
● Si un objet situé derrière le
véhicule présente une longue
saillie sur sa partie supérieure,
comme un poteau de
signalisation, la partie saillante
ne sera pas affichée sur
l'écran.

266 2-4. Utilisation des autres systèmes de conduite
86_D (OM18086D)■
Distance par rapport au sol sur l'écran
Les repères de distance indiquent la distance par rapport à un
objet sur un sol plat lorsque le véhicule n'est pas chargé. Selon les
conditions de charge et l'état de la route, la distance indiquée sur
l'écran peut différer de la distance réelle.
Lorsqu'une pente ascendante est présente derrière le véhicule “A”: 3 ft. (1 m)
La distance de l'image sur l'écran
paraîtra plus longue que la
distance réelle.
Lorsqu'une pente descendante est présente derrière le véhicule“A”: 3 ft. (1 m)
La distance de l'image sur l'écran
paraîtra plus proche que la
distance réelle.
■Repères de distance
Ligne de 3 ft. (1 m)
Ligne de 10 ft. (3 m)
Les repères de distance indiquent
la distance par rapport à des
points sur la route. Si un véhicule
ou un autre objet se trouvent à
proximité de l'arrière du véhicule,
la distance ne sera pas affichée
correctement.

267
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
86_D (OM18086D)
Lignes de guidage
Les lignes de guidage (repères de distance et lignes de largeur du
véhicule) vous aident à évaluer la distance réelle des points sur
l'écran. Lignes de largeur du véhicule
(lignes verticales obliques)
Environ 10 ft. (3 m) du pare-
chocs (ligne horizontale verte)
Environ 3 ft. (1 m) du pare-
chocs (ligne horizontale jaune)
Environ 1,5 ft. (0,5 m) du pare-
chocs (ligne horizontale
rouge)
Axe central du véhicule
Lorsque le levier de vitesse
est placé sur R, l'écran affiche
les lignes de guidage
simultanément à l'image de la
vue arrière.

268 2-4. Utilisation des autres systèmes de conduite
86_D (OM18086D)
■Caméra du système de rétrovision
Dans les cas suivants, il peut être
difficile de discerner les images sur
l'écran, même lorsque le système
fonctionne correctement:
●Le véhicule se trouve dans une
zone sombre, par exemple lors de la
conduite de nuit.
● La température à proximité de
l'objectif est extrêmement élevée ou
basse.
● Des gouttes d'eau sont présentes
sur l'objectif de la caméra ou
l'humidité est élevée, comme
lorsqu'il pleut.
● Un corps étranger, comme de la
neige et de la boue, adhère à
l'objectif de la caméra.
● L'objectif de la caméra est rayé ou
sale.
● La lumière du soleil ou des phares
atteint directement l'objectif de la
caméra.
● Un objet clair, tel qu'un mur blanc,
se réfléchit dans le rétroviseur au-
dessus de l'écran.

269
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
86_D (OM18086D)
■
Effet de trainée
■ Effet de scintillement
Lorsque la caméra est utilisée sous un éclairage fluorescent, des éclairages
au sodium ou des éclairages au mercure, etc., les éclairages et les zones
éclairées peuvent apparaître scintillants.
Lorsqu'une lumière vive, telle que celle
des rayons du soleil réfléchis par la
carrosserie, est captée par la caméra,
un effet de trainée*, propre aux
caméras, peut se produire.
*: Effet de trainée  Un phénomène qui
apparaît lorsqu'une lumière brillante
est captée par la caméra; une fois
transmise par la caméra, la source
lumineuse semble présenter une
rayure verticale au-dessus et en-
dessous.

270 2-4. Utilisation des autres systèmes de conduite
86_D (OM18086D)
AT T E N T I O N
■Lorsque vous utilisez le système de rétrovision
Respectez les précautions suivantes pour éviter un accident pouvant
occasionner des blessures graves, voire mortelles.
●Le système de rétrovision est un dispositif additionnel conçu pour vous
aider lors d'une marche arrière. Ne vous fiez jamais exclusivement au
système de rétrovision lorsque vous effectuez une marche arrière.
Procédez toujours à un contrôle visuel et avec les rétroviseurs afin de
vérifier que la voie est dégagée. Soyez prudent comme lorsque vous
effectuez une marche arrière dans n'importe quel autre véhicule.
● La caméra est équipée d'un objectif spécial. Les distances représentées
entre les objets et les surfaces planes diffèrent des distances réelles.
● Vérifiez toujours l'environnement immédiat du véhicule car les lignes de
guidage ne sont que des lignes accessoires.
● Les lignes de guidages sont des lignes accessoires et ne sont pas
modifiée, même lorsque vous tournez le volant.
● N'utilisez pas le système si le coffre est ouvert.
