2018 TOYOTA 86 Manuel du propriétaire (in French)

223
2-2. Combiné d'instruments
2
Pendant la conduite
86_D (OM18086D)
*1:
Véhicules sans système d'accès et de démarrage mains libres
Ces témoins s'allument lorsque le contact du moteur est placé sur
la position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après
quelques secondes. Il peut y avoir un dysfonctionnement dans le
système si un témoin ne s'allume pas, ou si plusieurs témoins ne
s'éteignent pas. Faites contrôler le véhicule par votre
concessionnaire Toyota.
Véhicules avec système d'accès et de démarrage mains libres
Ces témoins s'allument lorsque le contact “ENGINE START STOP”
est placé en mode IGNITION ON pour indiquer qu'un contrôle des
systèmes est en cours. Ils s’éteignent après le démarrage du
moteur, ou après quelques secondes. Il peut y avoir un
dysfonctionnement dans le système si un témoin ne s'allume pas,
ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota pour plus de détails.
*2: Ce témoin s'allume lorsque la température du liquide de
refroidissement moteur est basse.
*3: Le témoin clignote pour indiquer que le système est actif.
*4: Lorsque la température extérieure est d'environ 37°F (3°C) oumoins, le témoin s'allume.
Témoin de
désactivation VSC
( P. 2 7 4 )
(Sur modèles
équipés)
Témoin de température
extérieure basse
( P. 246)
Témoin “TRACK”
( P. 2 7 4 )
Témoin de régime
( P. 1 7 7 )
Témoin d'activation/de
désactivation des coussins
gonflables ( P. 145)(Vert)
Témoin de régulateur
de vitesse ( P. 259)
Témoin “SET”
( P. 2 5 9 )
*1*4

224 2-2. Combiné d'instruments
86_D (OM18086D)
■Témoins d'avertissement
Les témoins d'avertissement informent le conducteur des
dysfonctionnements présents dans les systèmes du véhicule.
( P. 434, 448)
*1:Véhicules sans système d'accès et de démarrage mains libres
Ces témoins s'allument lorsque le contact du moteur est placé sur
la position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après
quelques secondes. Il peut y avoir un dysfonctionnement dans le
système si un témoin ne s'allume pas, ou si plusieurs témoins ne
s'éteignent pas. Faites contrôler le véhicule par votre
concessionnaire Toyota pour plus de détails.
Véhicules avec système d'accès et de démarrage mains libres
Ces témoins s'allument lorsque le contact “ENGINE START STOP”
est placé en mode IGNITION ON pour indiquer qu'un contrôle des
systèmes est en cours. Ils s’éteignent après le démarrage du
moteur, ou après quelques secondes. Il peut y avoir un
dysfonctionnement dans le système si un témoin ne s'allume pas,
ou si plusieurs témoins ne s'éteignent pas. Faites contrôler le
véhicule par votre concessionnaire Toyota pour plus de détails.
(Rouge)
(Sur
modèles
équipés)(États-Unis)(Canada)(États-Unis)(Canada)(Sur
modèles
équipés)
(Jaune)(États-Unis)(Canada)(Sur
modèles
équipés)(Jaune)
(pour le
conducte
ur)(pour le
passager
avant)(Sur
modèles
équipés)(Sur
modèles
équipés)
*1*1*1*1*1*1*1
*1*1*1*1*1*2*3*1
*1*1*4*1

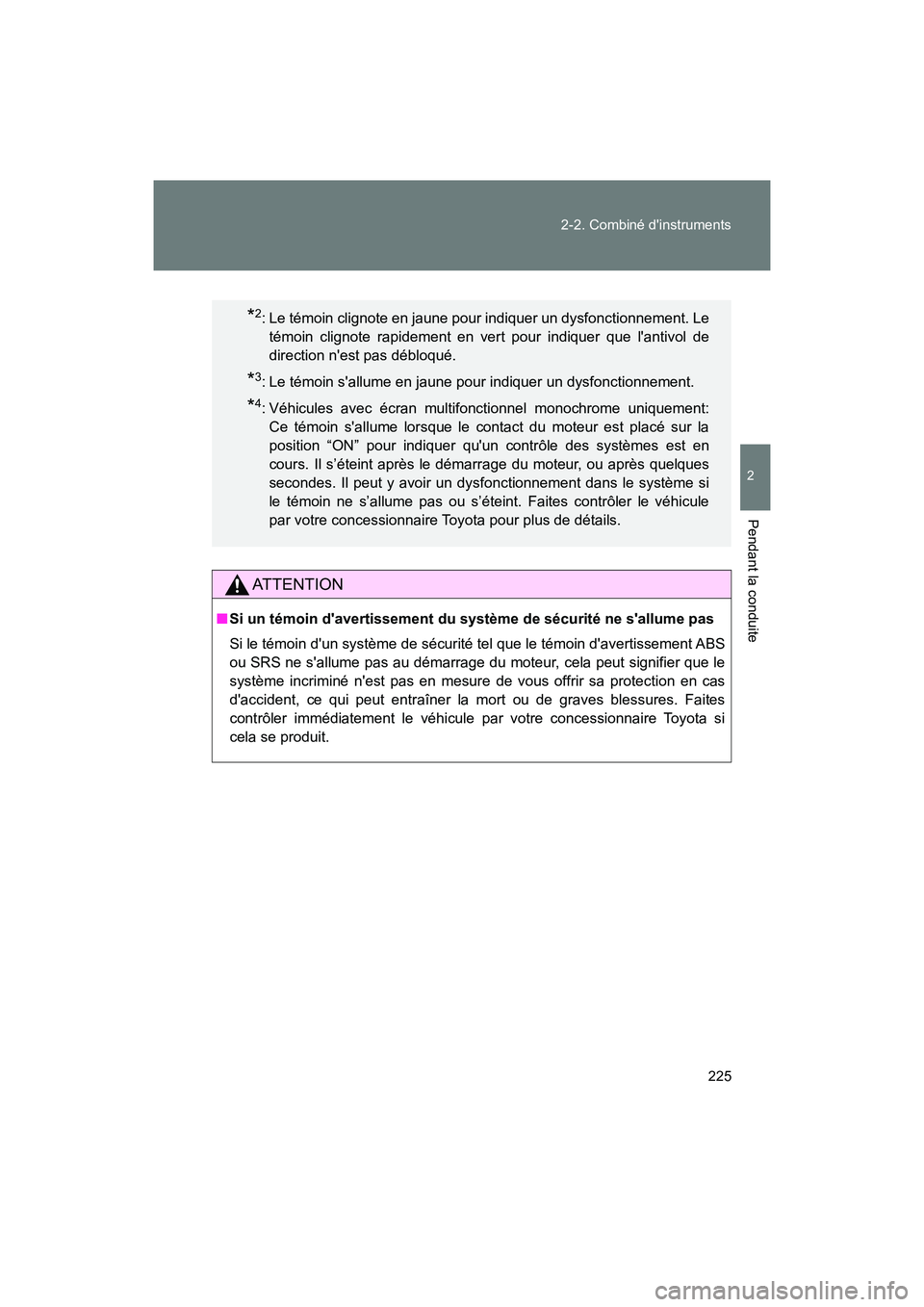

225
2-2. Combiné d'instruments
2
Pendant la conduite
86_D (OM18086D)
AT T E N T I O N
■
Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que le témoin d'avertissement ABS
ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier que le
système incriminé n'est pas en mesure de vous offrir sa protection en cas
d'accident, ce qui peut entraîner la mort ou de graves blessures. Faites
contrôler immédiatement le véhicule par votre concessionnaire Toyota si
cela se produit.
*2: Le témoin clignote en jaune pour indiquer un dysfonctionnement. Le
témoin clignote rapidement en vert pour indiquer que l'antivol de
direction n'est pas débloqué.
*3: Le témoin s'allume en jaune pour indiquer un dysfonctionnement.
*4: Véhicules avec écran multifonctionnel monochrome uniquement:Ce témoin s'allume lorsque le contact du moteur est placé sur la
position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Il s’éteint après le démarrage du moteur, ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si
le témoin ne s’allume pas ou s’éteint. Faites contrôler le véhicule
par votre concessionnaire Toyota pour plus de détails.

226
2-2. Combiné d'instruments
86_D (OM18086D)
Écran multifonctionnel (écran monochrome)
L'écran multifonctionnel présente au conducteur diverses données
relatives à la conduite, telles que la température extérieure actuelle.
L'écran multifonctionnel peut ég alement être utilisé pour modifier
les réglages des instruments.
● Totalisateur kilométrique
● Totalisateur partiel
● Température extérieure
● Consommation de
carburant actuelle
● Consommation moyenne
de carburant
● Écran de réglage du témoin
de position de changement
de vitesse et du témoin de
passage au rapport
supérieur (véhicules
équipés d'une transmission
manuelle)
● Écran de réglage du témoin
REV

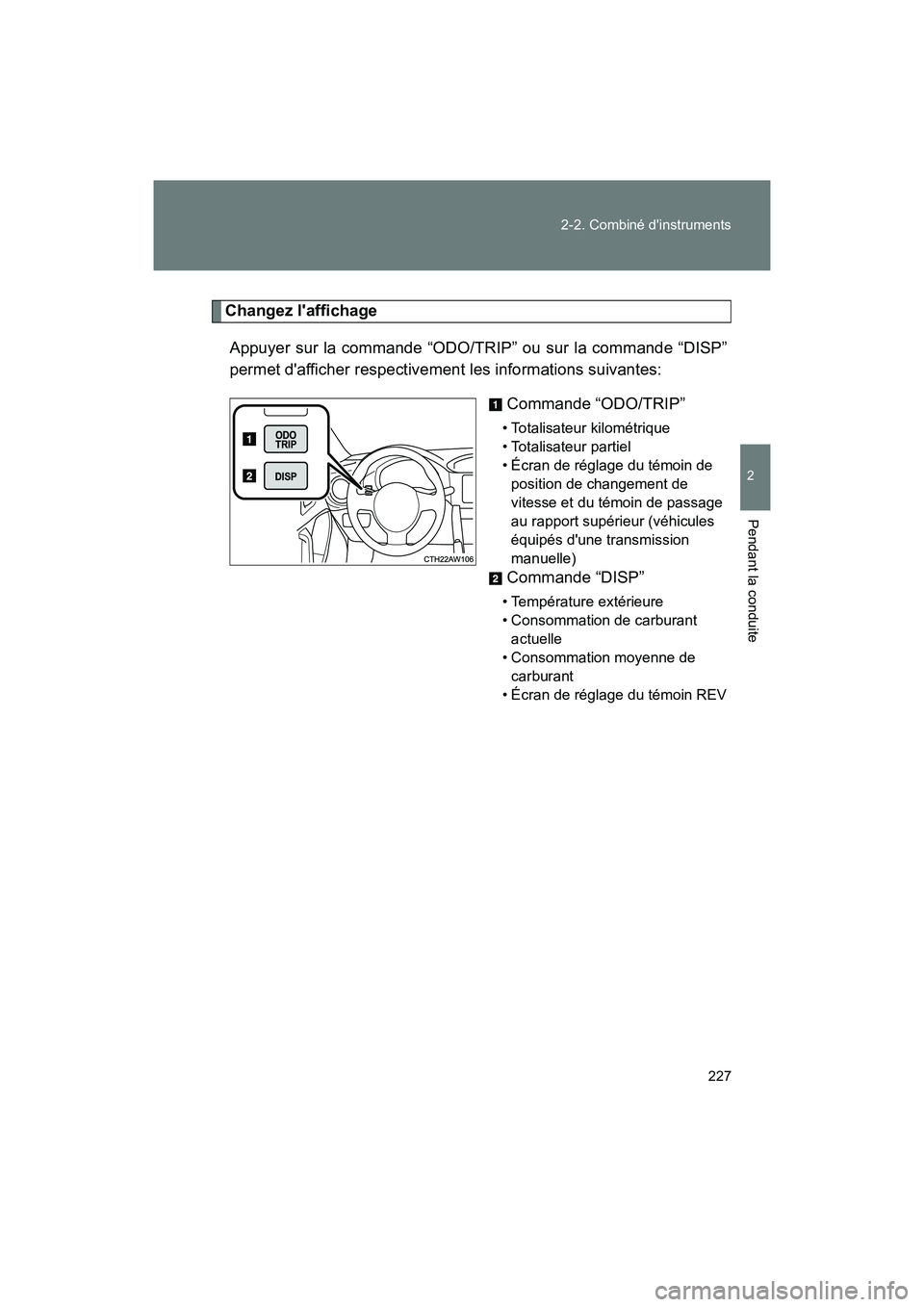

227
2-2. Combiné d'instruments
2
Pendant la conduite
86_D (OM18086D)
Changez l'affichage
Appuyer sur la commande “ODO/TRIP” ou sur la commande “DISP”
permet d'afficher respectivement les informations suivantes: Commande “ODO/TRIP”
• Totalisateur kilométrique
• Totalisateur partiel
• Écran de réglage du témoin de position de changement de
vitesse et du témoin de passage
au rapport supérieur (véhicules
équipés d'une transmission
manuelle)
Commande “DISP”
• Température extérieure
• Consommation de carburant actuelle
• Consommation moyenne de carburant
• Écran de réglage du témoin REV

228 2-2. Combiné d'instruments
86_D (OM18086D)■
Modification de l'affichage au moyen de la commande “ODO/
TRIP”
À chaque pression sur la commande “ODO/TRIP”, l'affichage change
comme suit.
Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
Totalisateur partiel*1
Affiche la distance parcourue par le véhicule depuis la dernière remise à
zéro. Les totalisateurs partiels A et B permettent d'enregistrer et d'afficher
différentes distances indépendamment.
Écran de réglage du témoin de position de changement de vitesse
et du témoin du passage au rapport supérieur*2 (véhicules équipés
d'une transmission manuelle)
 P. 230
*1: Maintenir la commande “ODO/TRIP” appuyée remet à zéro le totalisateur
partiel actuellement affiché.
*2: Affiché uniquement lorsque le contact du moteur est en position “ACC”ou “LOCK”.

229
2-2. Combiné d'instruments
2
Pendant la conduite
86_D (OM18086D)
■
Modification de l'affichage au moyen de la commande “DISP”
À chaque pression sur la commande “DISP”, l'affichage change
comme suit.
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F
(-40°C) et 122°F (50°C).
Consommation de carburant actuelle
Affiche le taux actuel de consommation de carburant.
Consommation moyenne de carburant
Affiche la consommation moyenne de carburant depuis la réinitialisation
de la fonction.
• Cette fonction peut être réinitialisée en appuyant sur la commande “DISP” pendant plus d'une seconde lorsque la consommation moyenne
de carburant est affichée.
• Utilisez la consommation moyenne de carburant affichée comme référence.
Écran de réglage du témoin REV*
P. 230
*: S'affiche uniquement lorsque le véhicule est à l'arrêt.

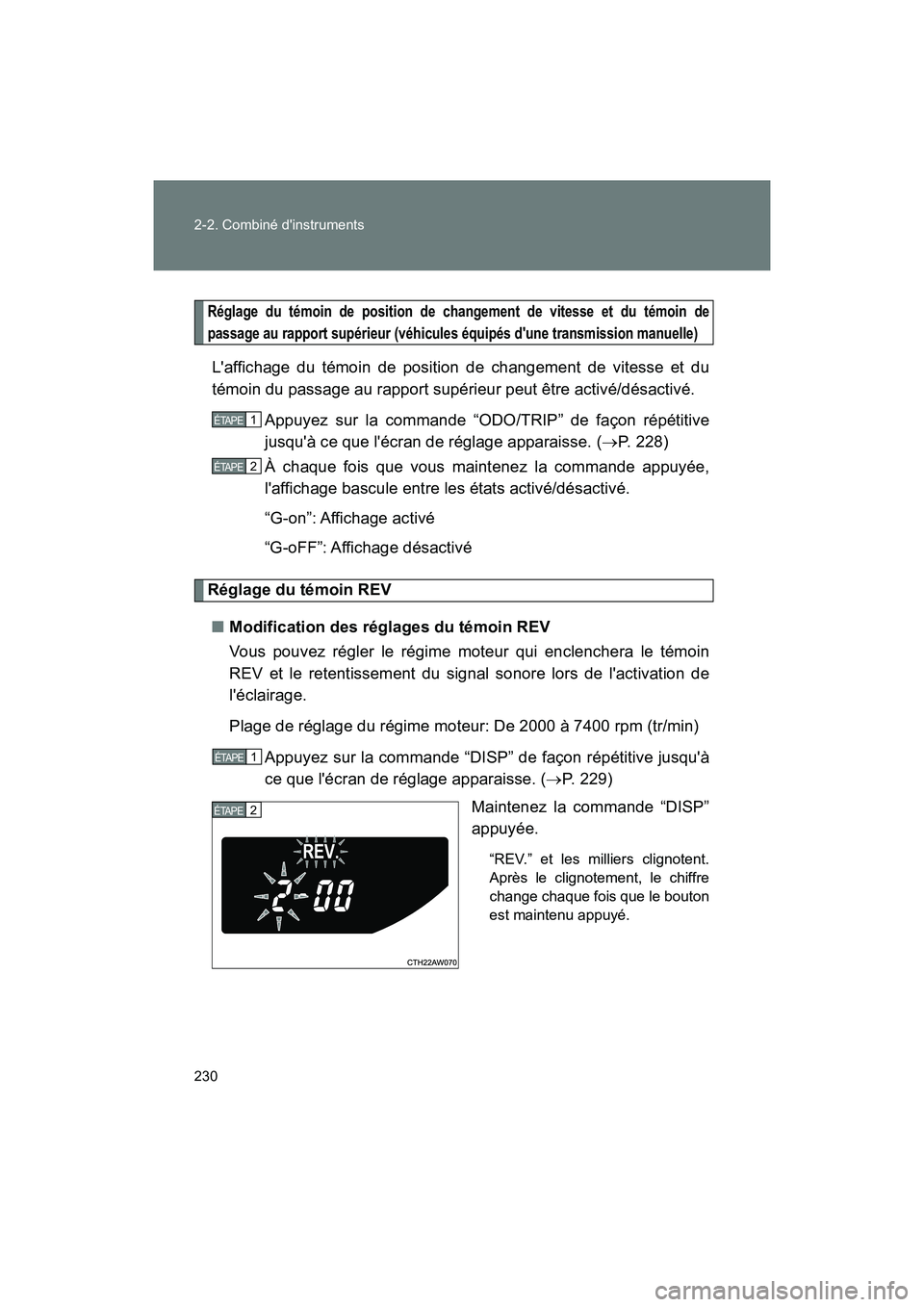

230 2-2. Combiné d'instruments
86_D (OM18086D)
Réglage du témoin de position de changement de vitesse et du témoin de
passage au rapport supérieur (véhicules équipés d'une transmission manuelle)
L'affichage du témoin de position de changement de vitesse et du
témoin du passage au rapport supérieur peut être activé/désactivé.Appuyez sur la commande “ODO/TRIP” de façon répétitive
jusqu'à ce que l'écran de réglage apparaisse. ( P. 228)
À chaque fois que vous maintenez la commande appuyée,
l'affichage bascule entre les états activé/désactivé.
“G-on”: Affichage activé
“G-oFF”: Affichage désactivé
Réglage du témoin REV
■ Modification des réglages du témoin REV
Vous pouvez régler le régime moteur qui enclenchera le témoin
REV et le retentissement du signal sonore lors de l'activation de
l'éclairage.
Plage de réglage du régime moteur: De 2000 à 7400 rpm (tr/min)
Appuyez sur la commande “DISP” de façon répétitive jusqu'à
ce que l'écran de réglage apparaisse. ( P. 229)
Maintenez la commande “DISP”
appuyée.
“REV.” et les milliers clignotent.
Après le clignotement, le chiffre
change chaque fois que le bouton
est maintenu appuyé.
1 ÉTAPE
2 ÉTAPE
1 ÉTAPE
2 ÉTAPE
