Page 241 of 559

239
2-2. Combiné d'instruments
2
Pendant la conduite
86_D (OM18086D)
Vo l t m è t r e
Affiche la tension de charge.
Étant donné que la tension
affichée peut être différente
de la tension réelle de la
batterie, utilisez un
voltmètre à titre indicatif.
●Maintenez appuyé pour activer/désactiver l'affichage de la
valeur de plage sur l'affichage de la jauge de température du
liquide de refroidissement moteur.
Contenu exclusif pour 86 ( )
■ Force G
Affiche les forces G latérales exercées sur le véhicule
Affiche également, à la périphérie de l’affichage de la force G, le
degré de braquage à gauche et à droite, la force sur la pédale
d’accélérateur, et la pression du liquide de frein
Les 2 écrans suivants sont disponibles pour afficher la force G
• Écran d'affichage normal: Convient pour vérifier les forces G latérales actuelles exercées sur le véhicule
• Écran d'affichage du maintien du régime maximum: Convient pour vérifier la taille et la direction des forces G latérales maximales
exercées sur le véhicule
Page 242 of 559
240 2-2. Combiné d'instruments
86_D (OM18086D)●

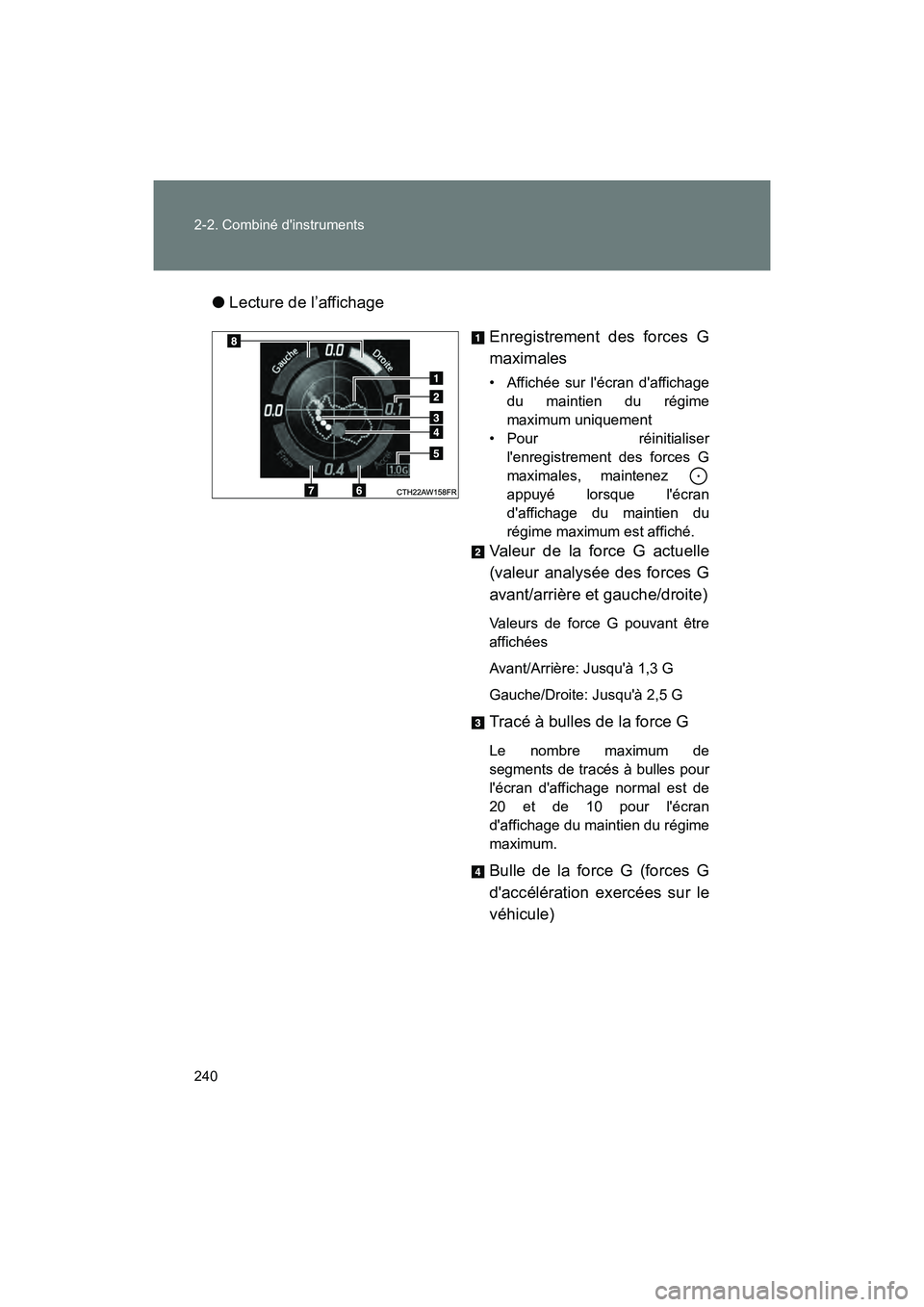

Lecture de l’affichage
Enregistrement des forces G
maximales
• Affichée sur l'écran d'affichagedu maintien du régime
maximum uniquement
• Pour réinitialiser l'enregistrement des forces G
maximales, maintenez
appuyé lorsque l'écran
d'affichage du maintien du
régime maximum est affiché.
Valeur de la force G actuelle
(valeur analysée des forces G
avant/arrière et gauche/droite)
Valeurs de force G pouvant être
affichées
Avant/Arrière: Jusqu'à 1,3 G
Gauche/Droite: Jusqu'à 2,5 G
Tracé à bulles de la force G
Le nombre maximum de
segments de tracés à bulles pour
l'écran d'affichage normal est de
20 et de 10 pour l'écran
d'affichage du maintien du régime
maximum.
Bulle de la force G (forces G
d'accélération exercées sur le
véhicule)
Page 243 of 559

241
2-2. Combiné d'instruments
2
Pendant la conduite
86_D (OM18086D)
Échelle d'affichage de la force
G
L'échelle de l'enregistrement des
forces G maximales et du tracé à
bulles de la force G peut être
modifiée entre 1,0 G et 0,5 G en
maintenant appuyé lorsque
l'écran d'affichage normal est
affiché.
Force sur la pédale
d'accélérateur
Pression du liquide de frein
Degré de braquage
Si vous tournez le volant
complètement vers la gauche ou
la droite, le côté inférieur de la
jauge du côté correspondant
s'allume en rouge.
Cet affichage doit être utilisé à titre indicatif. En fonction de facteurs tels que
l'état du revêtement de la route, la température et la vitesse du véhicule,
l'affichage peut ne pas indiquer l'état actuel du véhicule.
■ Courbe de puissance et de couple
Puissance de sortie
Couple
Régime moteur actuel
La barre verticale coulisse
latéralement en fonction du
régime moteur actuel.
Ce graphique est donné à titre indicatif uniquement et n'indique pas le
couple ou la puissance du moteur réels.
Page 244 of 559
242 2-2. Combiné d'instruments
86_D (OM18086D)■
Chronomètre
Mesure et affiche le temps au tour actuel et les temps au tour
précédents
Temps au tour le plus rapide (écran principal)
Lorsque le chronomètre est remis à zéro, “ ’” ” s'affiche.
Temps au tour le plus rapide (écran de mesure)
Temps au tour actuel
Temps au tour total
Temps au tour précédents
Les enregistrements des 50 temps au tour les plus récents s'affichent.
Guide de fonctionnement de commande de réglage des
instruments
● Commutation entre les écrans du chronomètre
Pour passer à l'écran de mesure: Appuyez sur .
Pour passer à l'écran principal: Appuyez sur .
Écran principal Écran de mesure
Page 245 of 559
243
2-2. Combiné d'instruments
2
Pendant la conduite
86_D (OM18086D)
●

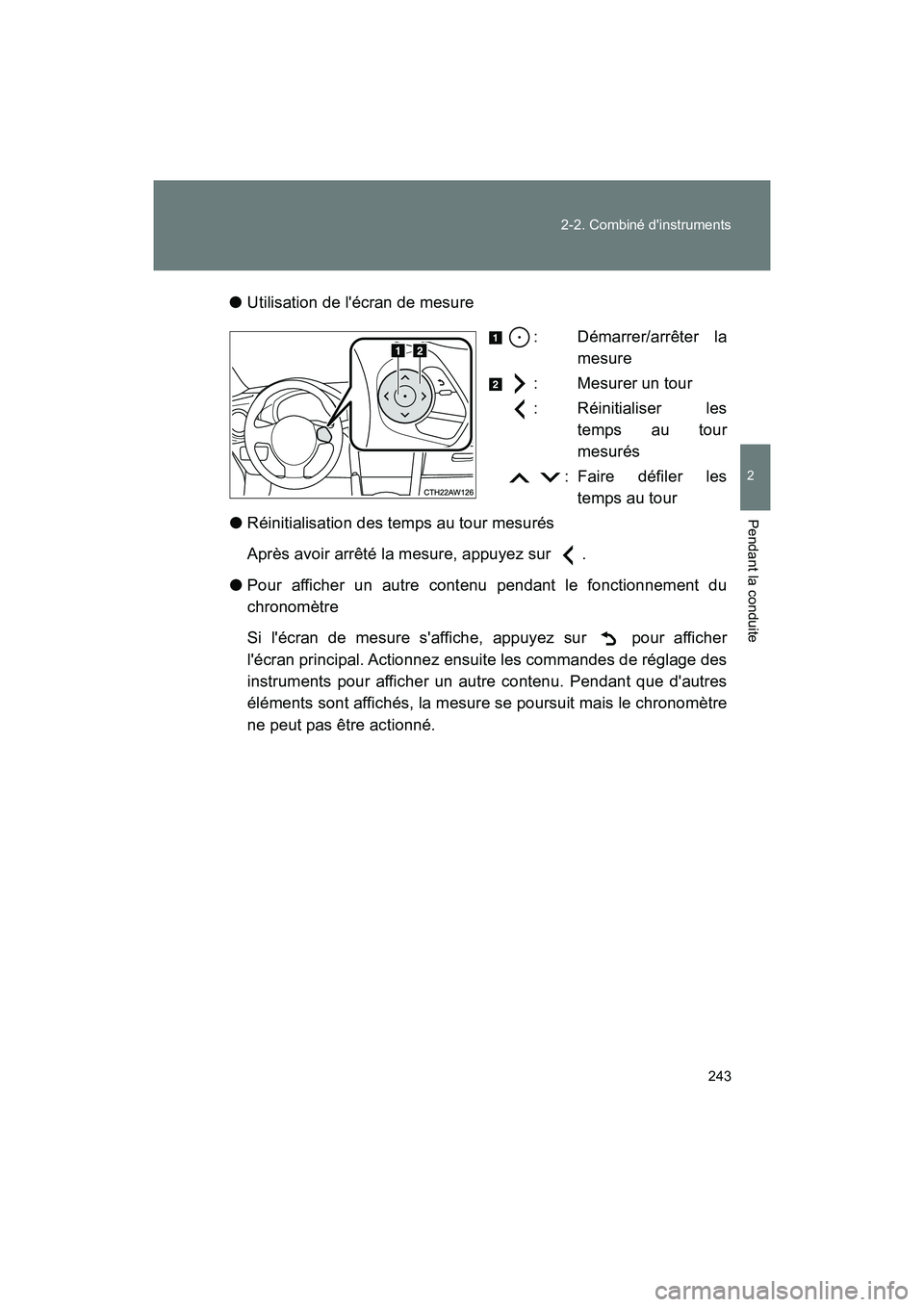

Utilisation de l'écran de mesure
: Démarrer/arrêter lamesure
: Mesurer un tour
: Réinitialiser les temps au tour
mesurés
: Faire défiler les temps au tour
● Réinitialisation des temps au tour mesurés
Après avoir arrêté la mesure, appuyez sur .
● Pour afficher un autre contenu pendant le fonctionnement du
chronomètre
Si l'écran de mesure s'affiche, appuyez sur pour afficher
l'écran principal. Actionnez ensuite les commandes de réglage des
instruments pour afficher un autre contenu. Pendant que d'autres
éléments sont affichés, la mesure se poursuit mais le chronomètre
ne peut pas être actionné.
Page 246 of 559

244 2-2. Combiné d'instruments
86_D (OM18086D)
Affichage des réglages ( )Utilisez les commandes de réglage des instruments situées sur le
volant pour modifier les réglages. Appuyez sur ou pour sélectionner .
Actionnez les commandes pour sélectionner l'élément
souhaité.
Appuyez sur / ou / pour modifier le réglage et
appuyez ensuite sur pour confirmer le changement.
ÉlémentRéglagesDétails
Écran d'accueil Marche Sélectionnez pour activer/désactiver
l'écran d'accueil lorsque le contact
“ENGINE START STOP” est placé en
mode IGNITION ON.
Arrêt
TOUR. RPM
(TR/
MIN)
--00 rpm
(tr/min)
(OFF) ~
7400 rpm
(tr/min) Sélectionnez pour activer/désactiver le
témoin de régime et régler le régime
moteur auquel le témoin de régime
s'allume.
Pour désactiver, sélectionnez “--” pour
le régime moteur (--00 rpm [tr/min])
Plage de régime moteur sélectionnable:
2000 à 7400 rpm (tr/min)
Signal
sonore Marche Sélectionnez pour activer/désactiver
l'émission d'un signal sonore lorsque le
témoin de régime est allumé. Ce
réglage peut être modifié uniquement
lorsque le témoin de régime est activé.
Arrêt
GSI (véhicules avec
transmission
manuelle) Marche Sélectionnez pour activer/désactiver le
témoin de position de changement de
vitesse et le témoin de passage au
rapport supérieur. ( P. 211)
Arrêt
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
Page 247 of 559
245
2-2. Combiné d'instruments
2
Pendant la conduite
86_D (OM18086D)

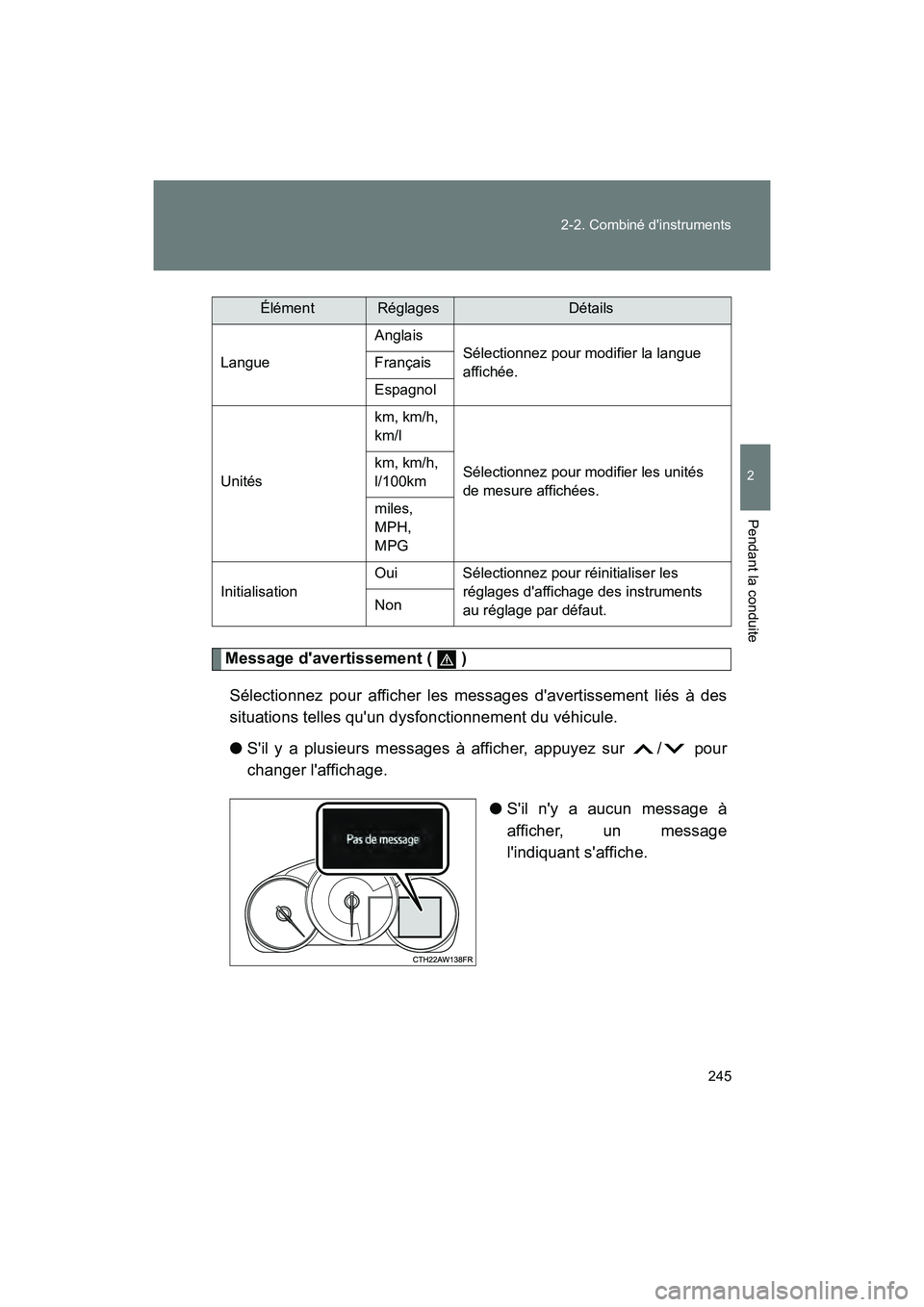

Message d'avertissement ( )
Sélectionnez pour afficher les messages d'avertissement liés à des
situations telles qu'un dysfonctionnement du véhicule.
● S'il y a plusieurs messages à afficher, appuyez sur / pour
changer l'affichage.
●S'il n'y a aucun message à
afficher, un message
l'indiquant s'affiche.
Langue Anglais
Sélectionnez pour modifier la langue
affichée.
Français
Espagnol
Unités km, km/h,
km/l
Sélectionnez pour modifier les unités
de mesure affichées.
km, km/h,
l/100km
miles,
MPH,
MPG
Initialisation Oui Sélectionnez pour réinitialiser les
réglages d'affichage des instruments
au réglage par défaut.
Non
ÉlémentRéglagesDétails
Page 248 of 559
246 2-2. Combiné d'instruments
86_D (OM18086D)
Zone d'affichage du totalisateur kilométrique/totalisateur partiel■ Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
■ Totalisateur partiel A/totalisateur partiel B
Affiche la distance parcourue par le véhicule depuis la dernière
remise à zéro. Les totalisateurs partiels A et B permettent
d'enregistrer et d'afficher différentes distances indépendamment.
Pour réinitialiser, affichez le totalisateur partiel souhaité et maintenez la
commande “ODO/TRIP” appuyée.
■ Température extérieure
Affiche la température extérieure dans une plage comprise entre -
40°F (-40°C) et 122°F (50°C). Le témoin de température extérieure
basse s'allume lorsque la température ambiante est inférieure ou
égale à 37°F (3°C).
