2018 TOYOTA 86 Manuel du propriétaire (in French)

127
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
86_D (OM18086D)
Coussin gonflable latéral SRS et coussin gonflable rideau SRS
Le coussin gonflable latéral SRS est logé dans le côté porte de
chaque dossier de siège avant portant une étiquette “SRS AIRBAG”.
Lors d'une collision latérale modérée à sévère, le coussin gonflable
latéral SRS, situé du côté où le véhicule est percuté, se déploie entre
l'occupant et le panneau de porte, et intervient en complément de la
ceinture de sécurité, en réduisant l'impact sur la poitrine et la taille de
l'occupant. Le coussin gonflable latéral SRS fonctionne uniquement
pour les occupants des sièges avant.
Le coussin gonflable rideau SRS situé de chaque côté de l'habitacle
est logé du côté toit (entre le montant avant et un point au-dessus du
siège arrière). Une inscription “SRS AIRBAG” est située en haut de
chaque montant avant et arrière.
Lors d'une collision latérale modérée à sévère, le coussin gonflable
rideau SRS, situé du côté où le véhicule est percuté, se déploie entre
l'occupant et la vitre latérale et intervient en complément de la
ceinture de sécurité, en réduisant l'impact sur la tête de l'occupant.

128 1-7. Informations relatives à la sécurité
86_D (OM18086D)
■Fonctionnement
Le coussin gonflable latéral SRS et le coussin gonflable rideau SRS ne
peuvent fonctionner que lorsque le contact du moteur est en position “ON”
(véhicules sans système d'accès et de démarrage mains libres) ou lorsque
le contact “ENGINE START STOP” est en mode IGNITION ON (véhicules
avec système d'accès et de démarrage mains libres).
Les coussins gonflables latéraux du conducteur et du passager avant SRS
et les coussins gonflables rideaux SRS se déploient indépendamment les
uns des autres car chacun est doté de son propre capteur d'impact. Par
conséquent, ils peuvent ne pas se déployer dans le même accident. En
outre, le coussin gonflable latéral SRS et le coussin gonflable rideau SRS se
déploient indépendamment des coussins gonflables frontaux du conducteur
et du passager avant SRS situés dans le volant et le tableau de bord.
Un capteur de retournement est également situé à l'intérieur du module de
commande de coussins gonflables.
Un capteur d'impact, qui détecte la force d'impact, est situé dans chacun des
montants centraux gauche et droit, dans les portes et les passages de roue
arrière. Un autre capteur d'impact, qui détecte également la force d'impact,
est situé sous la partie centrale des sièges arrière.
Si, lors d'une collision latérale, le capteur d'impact situé sous la partie
centrale des sièges arrière et l'un des capteurs d'impact du montant central,
ou les capteurs d'impact de porte, détectent simultanément une force
d'impact dépassant un niveau prédéterminé, alors le module de commande
provoque le déploiement du coussin gonflable latéral SRS et du coussin
gonflable rideau SRS situés du côté soumis à l'impact, que le capteur
d'impact de passage de roue arrière situé du même côté détecte ou non
l'impact.

129
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
86_D (OM18086D)
Si le capteur d'impact situé sous la partie centrale des sièges arrière et l'un
des capteurs d'impact de passage de roue arrière détectent simultanément
un impact dépassant un niveau prédéterminé, alors le module de
commande provoque uniquement le déploiement du coussin gonflable
rideau SRS situé du côté soumis à l'impact.
Si le capteur de retournement détecte un retournement du véhicule, le
module de commande gonfle les coussins gonflables rideaux SRS. À ce
stade, les prétensionneurs de ceinture de sécurité du conducteur et du
passager avant fonctionnent également simultanément.
Après le déploiement, le coussin gonflable latéral SRS commence
immédiatement à se dégonfler. Le temps s'écoulant entre la détection de
l'impact et le dégonflage d'un coussin gonflable latéral SRS après
déploiement est plus bref qu'un clin d'œil.
Le coussin gonflable rideau SRS reste gonflé pendant un moment à la suite
de son déploiement, puis se dégonfle lentement.
Le coussin gonflable latéral SRS et le coussin gonflable rideau SRS se
déploient, même lorsque personne n'occupe le siège du côté subissant
l'impact.
Lorsque le coussin gonflable latéral SRS et le coussin gonflable rideau SRS
se déploient, un bruit de gonflage soudain, assez fort, se fait entendre et de
la fumée se répand. Ces événements sont le résultat normal du
déploiement. Cette fumée n'indique pas un incendie dans le véhicule.
Le coussin gonflable latéral SRS et le coussin gonflable rideau SRS sont
conçus pour se déployer dans le cas d'un accident impliquant une collision
latérale modérée à sévère. Ils ne sont pas conçus pour se déployer à la
suite de la plupart des impacts latéraux moins importants. En outre, ils ne
sont pas conçus pour se déployer dans la plupart des impacts frontaux ou
arrière, car le déploiement du coussin gonflable latéral SRS et du coussin
gonflable rideau SRS est inutile pour l'occupant dans ces situations.
Les coussins gonflables rideaux SRS sont également conçus pour se
déployer lorsque le véhicule se trouve dans une position extrêmement
inclinée comme lors d'un retournement. Ils ne sont pas conçus pour se
déployer lorsque l'inclinaison est moindre.
Chaque coussin gonflable latéral SRS et coussin gonflable rideau SRS est
conçu pour ne fonctionner qu'une seule fois.

130 1-7. Informations relatives à la sécurité
86_D (OM18086D)
Le déploiement du coussin gonflable latéral SRS et du coussin gonflable
rideau SRS dépend du niveau de la force exercée sur l'habitacle lors d'une
collision latérale. Ce niveau diffère d'un type de collision à l'autre, et il peut
n'avoir aucune incidence sur les dommages visibles faits au véhicule lui-
même.
■ Exemple du type d'accident au co urs duquel le coussin gonflable
latéral SRS et le coussin gonflable rideau SRS ont le plus de chances
de se déployer
■ Exemple des types d'accidents au cour s desquels le coussin gonflable
rideau SRS est plus su sceptible de se déployer
Un impact latéral sévère à proximité du
siège avant active le coussin gonflable
latéral SRS et le coussin gonflable rideau
SRS.
Le véhicule se retourne sur le côté ou sur
le toit.
Le côté du véhicule se soulève au-
dessus d'un certain seuil ou le véhicule
dérape et ses pneus heurtent le bord d'un
trottoir de manière latérale.

131
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
86_D (OM18086D)
■

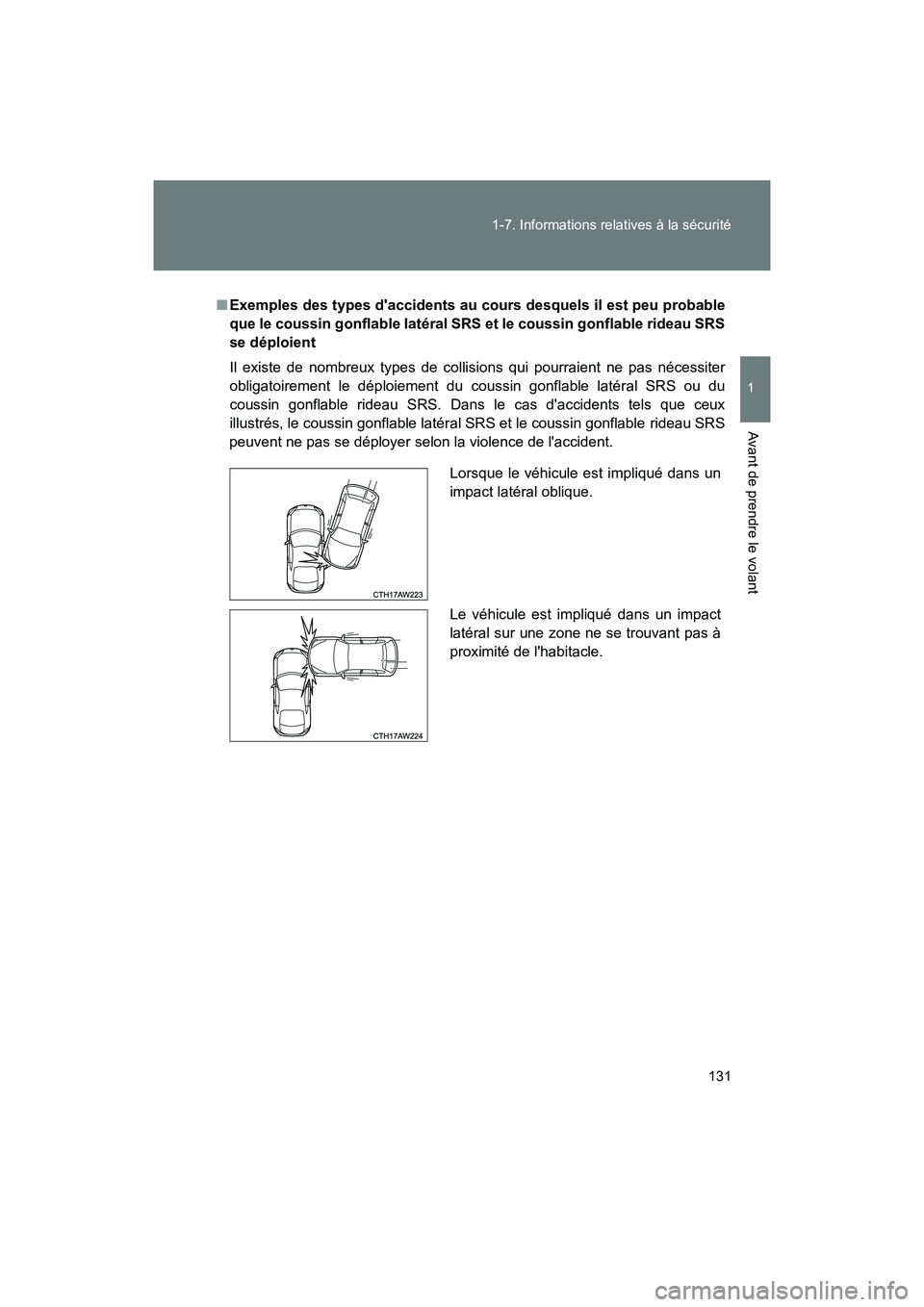

Exemples des types d'accidents au cours desquels il est peu probable
que le coussin gonflable latéral SRS et le coussin gonflable rideau SRS
se déploient
Il existe de nombreux types de collisions qui pourraient ne pas nécessiter
obligatoirement le déploiement du coussin gonflable latéral SRS ou du
coussin gonflable rideau SRS. Dans le cas d'accidents tels que ceux
illustrés, le coussin gonflable latéral SRS et le coussin gonflable
rideau SRS
peuvent ne pas se déployer selon la violence de l'accident.
Lorsque le véhicule est impliqué dans un
impact latéral oblique.
Le véhicule est impliqué dans un impact
latéral sur une zone ne se trouvant pas à
proximité de l'habitacle.

132 1-7. Informations relatives à la sécurité
86_D (OM18086D)
■Exemple des types d'accidents au cour s desquels le coussin gonflable
latéral SRS est peu susceptible de se déployer
Il existe de nombreux types de collisions qui pourraient ne pas nécessiter
obligatoirement le déploiement du coussin gonflable latéral SRS. Dans le
cas d'un accident tel que ceux illustrés, le coussin gonflable latéral SRS peut
ne pas se déployer selon la violence de l'accident.
Le véhicule heurte un poteau de
téléphone ou un objet similaire.
Le véhicule est impliqué dans un impact
latéral causé par une moto.
Le véhicule se retourne sur le côté ou sur
le toit.

133
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
86_D (OM18086D)
■
Exemples des types d'accidents au co urs desquels le déploiement du
coussin gonflable latéral SRS et du coussin gonflable rideau SRS ne
se produit pas en principe
Le coussin gonflable latéral SRS et le coussin gonflable rideau SRS ne sont
pas conçus pour se déployer dans la plupart des cas si le véhicule est
impliqué dans une collision frontale, est heurté par l'arrière ou se retourne
par l'avant. Les illustrations montrent des exemples de tels accidents.
Le véhicule est impliqué dans une
collision frontale avec un autre véhicule
(mobile ou immobile).
Le véhicule est heurté par l'arrière.
Le véhicule se retourne par l'avant.

134 1-7. Informations relatives à la sécurité
86_D (OM18086D)
Lors d'un accident au cours duquel le véhicule est heurté latéralement plus
d'une fois, le coussin gonflable latéral SRS et le coussin gonflable rideau
SRS ne se déploient qu'une seule fois, au moment du premier impact.
Exemple: Dans le cas d'une double collision latérale, d'abord avec un
premier véhicule, puis immédiatement par un autre arrivant dans le même
sens, une fois que le coussin gonflable latéral SRS et le coussin gonflable
rideau SRS se sont activés lors du premier impact, ils ne s'activent pas au
moment du deuxième.
Coussin gonflable rideau SRS
Coussin gonflable latéral SRS
Deuxième
impactPremier impact
