2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

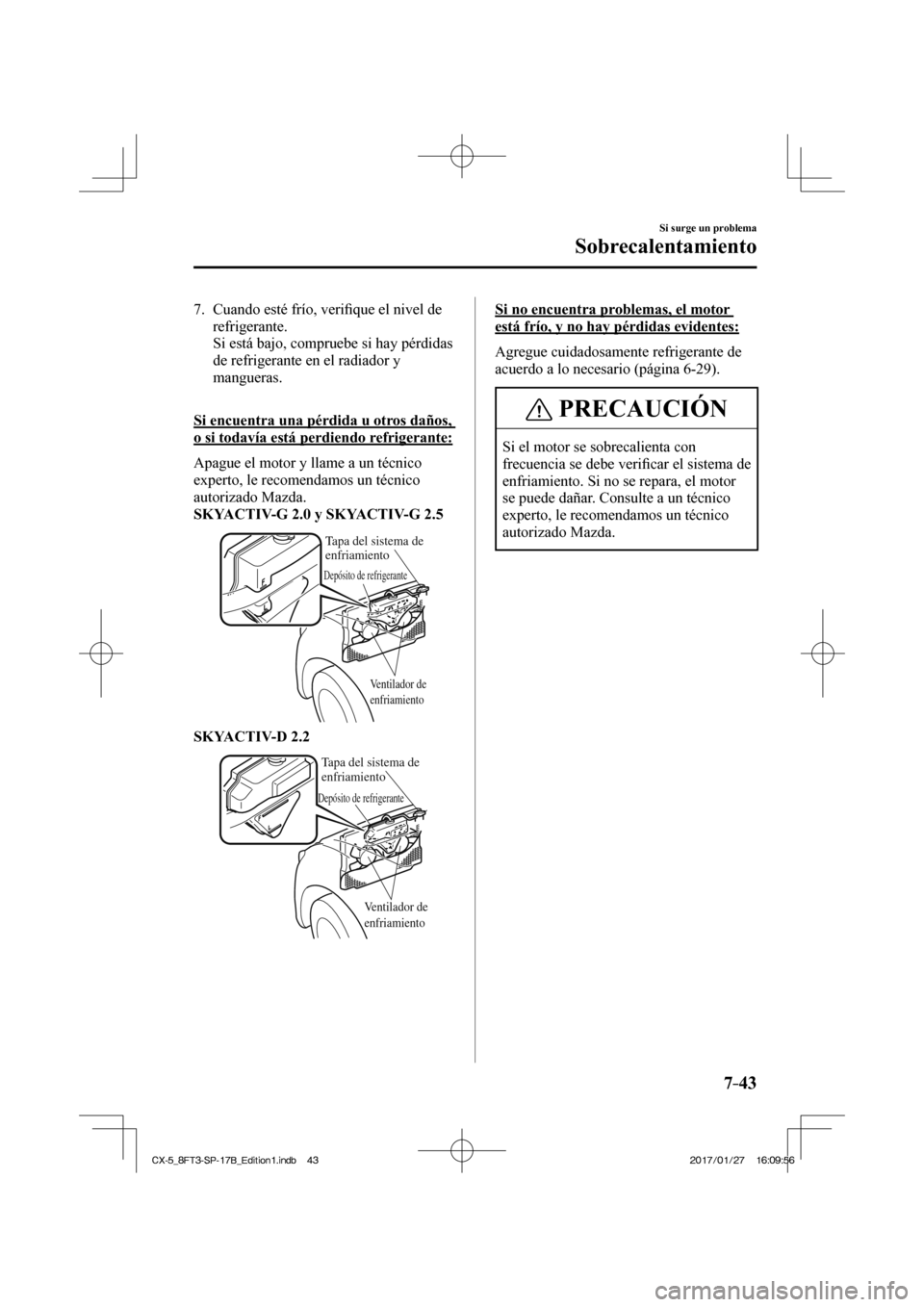

7–43
Si surge un problema
Sobrecalentamiento
7. Cuando esté frío, verifi que el nivel de
refrigerante.
Si está bajo, compruebe si hay pérdidas de refrigerante en el radiador y
mangueras.


Si encuentra una pérdida u otros daños,
o si todavía está perdiendo refrigerante:
Apague el motor y llame a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
SKYACTIV-G 2.0 y SKYACTIV-G 2.5

Tapa del sistema de
enfriamiento
Depósito de refrigerante
Ventilador de
enfriamiento

SKYACTIV-D 2.2

Tapa del sistema de
enfriamiento
Depósito de refrigerante
Ventilador de
enfriamiento

Si no encuentra problemas, el motor
está frío, y no hay pérdidas evidentes:
Agregue cuidadosamente refrigerante de
acuerdo a lo necesario (página 6-29 ).
PRECAUCIÓN
Si el motor se sobrecalienta con
frecuencia se debe verifi car el sistema de
enfriamiento. Si no se repara, el motor
se puede dañar. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
CX-5_8FT3-SP-17B_Edition1.indb 43 CX-5_8FT3-SP-17B_Edition1.indb 43 2017/01/27 16:09:56
2017/01/27 16:09:56

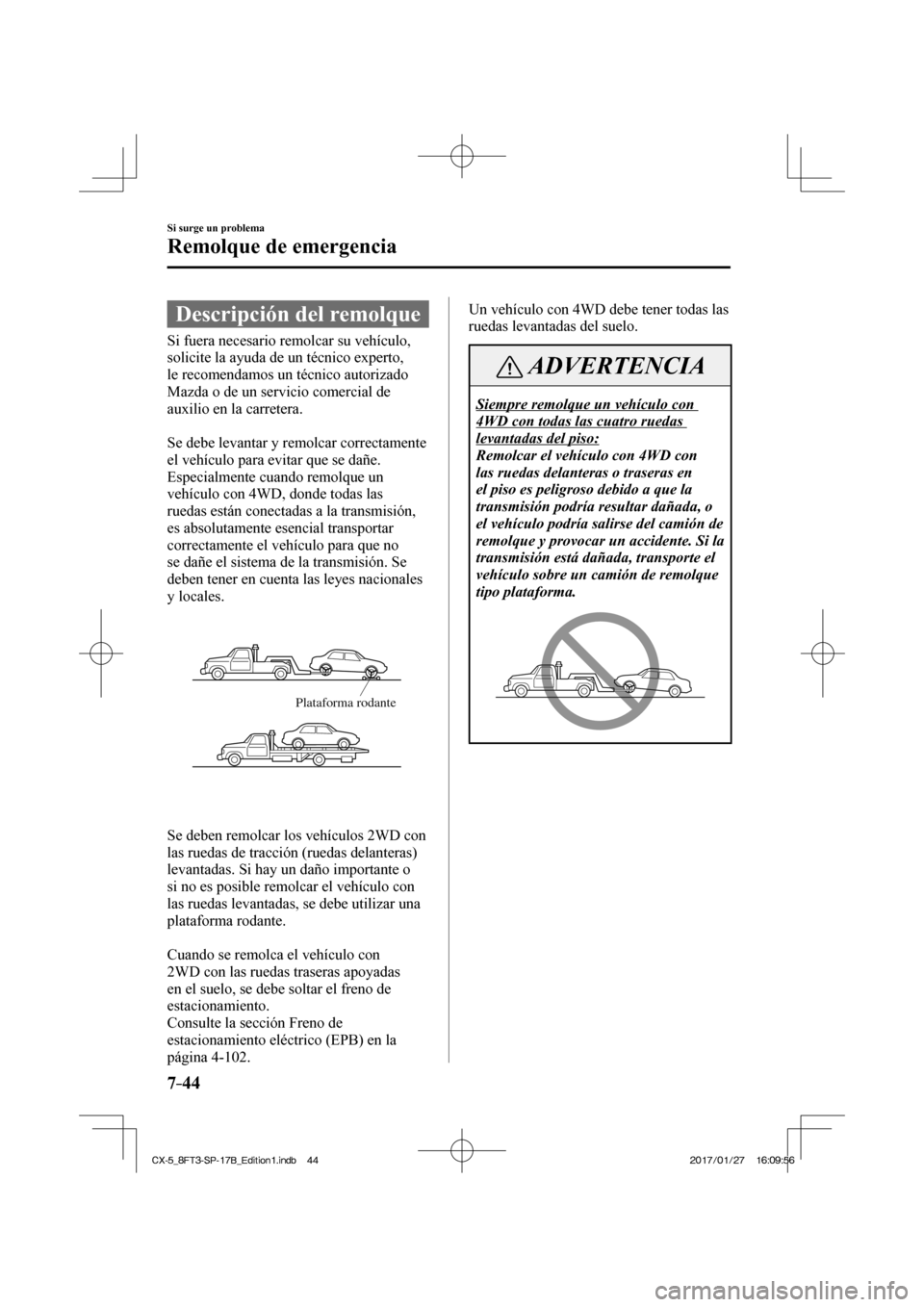

7–44
Si surge un problema
Remolque de emergencia
Descripción del remolque
Si fuera necesario remolcar su vehículo,
solicite la ayuda de un técnico experto,
le recomendamos un técnico autorizado
Mazda o de un servicio comercial de
auxilio en la carretera.

Se debe levantar y remolcar correctamente
el vehículo para evitar que se dañe.
Especialmente cuando remolque un
vehículo con 4WD, donde todas las
ruedas están conectadas a la transmisión,
es absolutamente esencial transportar
correctamente el vehículo para que no
se dañe el sistema de la transmisión. Se
deben tener en cuenta las leyes nacionales
y locales.
Plataforma rodante


Se deben remolcar los vehículos 2WD con
las ruedas de tracción (ruedas delanteras)
levantadas. Si hay un daño importante o
si no es posible remolcar el vehículo con
las ruedas levantadas, se debe utilizar una
plataforma rodante.

Cuando se remolca el vehículo con
2WD con las ruedas traseras apoyadas
en el suelo, se debe soltar el freno de
estacionamiento.
Consulte la sección Freno de
estacionamiento eléctrico (EPB) en la
página 4-102 . Un vehículo con 4WD debe tener todas las
ruedas levantadas del suelo.
ADVERTENCIA
Siempre remolque un vehículo con
4WD con todas las cuatro ruedas
levantadas del piso:
Remolcar el vehículo con 4WD con
las ruedas delanteras o traseras en
el piso es peligroso debido a que la
transmisión podría resultar dañada, o
el vehículo podría salirse del camión de
remolque y provocar un accidente. Si la
transmisión está dañada, transporte el
vehículo sobre un camión de remolque
tipo plataforma.

CX-5_8FT3-SP-17B_Edition1.indb 44 CX-5_8FT3-SP-17B_Edition1.indb 44
2017/01/27 16:09:56
2017/01/27 16:09:56

7–45
Si surge un problema
Remolque de emergencia
PRECAUCIÓN
 No remolque el vehículo apuntando hacia atrás con las ruedas de tracción
en el suelo. Esto puede dañar la
transmisión.
 No se debe remolcar con una cadena tipo eslinga. Esto puede dañar su
vehículo. Se debe usar un levantador
de ruedas o una plataforma.

PRECAUCIÓN
 Si el freno de estacionamiento eléctrico (EPB) no se puede liberar
al remolcar el vehículo, transporte el
vehículo con las ruedas delanteras y
traseras elevadas del suelo como se
muestra en la fi gura. Si el vehículo
se transporta sin elevar las ruedas
del suelo, el sistema de frenos podría
sufrir daños.
Plataforma rodante

Si en caso de emergencia, no existe un
servicio de remolque, tenga en cuenta que
el vehículo puede ser remolcado con las
cuatro ruedas en el suelo usando el gancho
de remolque en la parte delantera del
vehículo.
Solo remolque el vehículo sobre
superfi cies pavimentadas en distancias
cortas a baja velocidad.
CX-5_8FT3-SP-17B_Edition1.indb 45 CX-5_8FT3-SP-17B_Edition1.indb 45 2017/01/27 16:09:57
2017/01/27 16:09:57

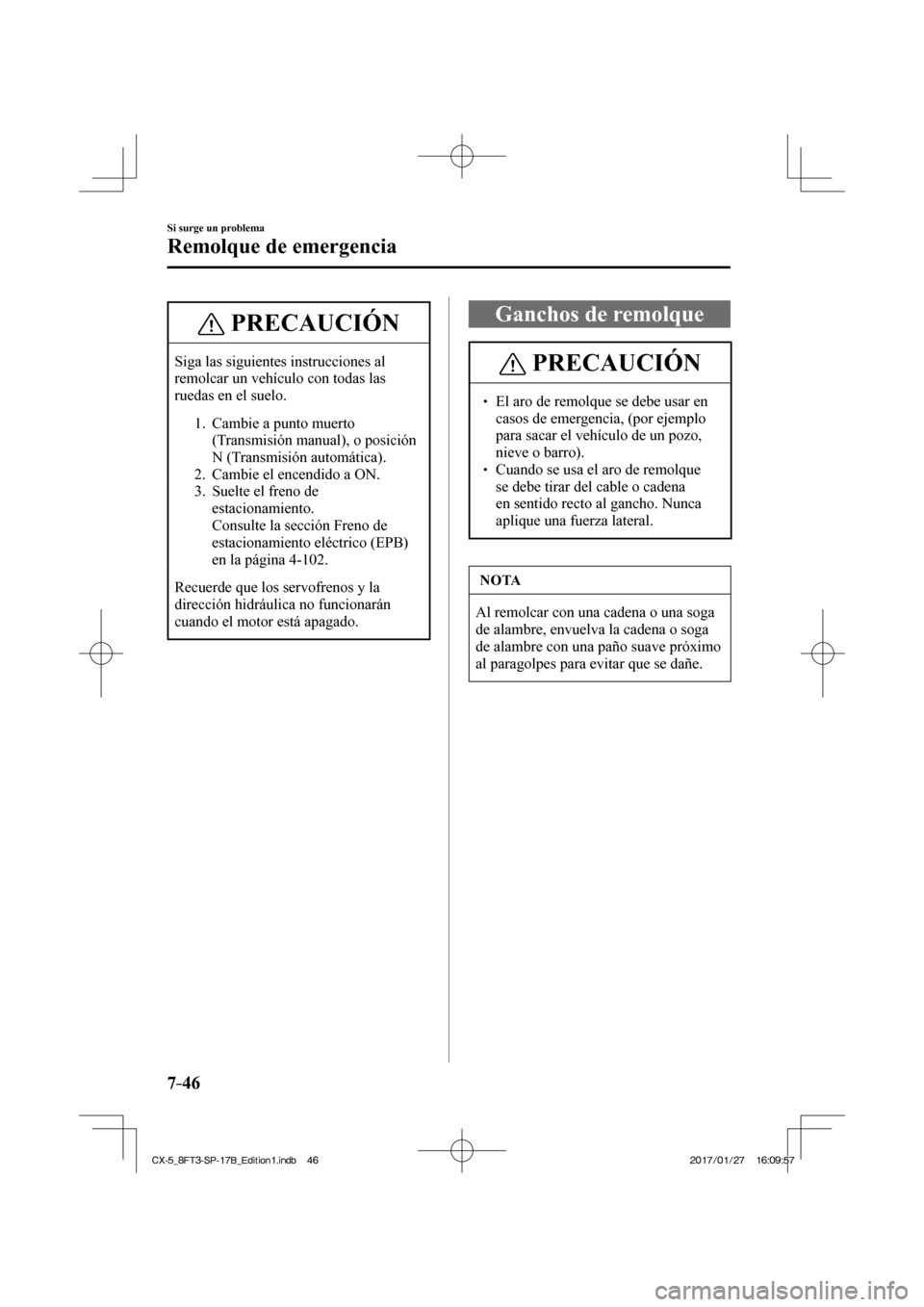

7–46
Si surge un problema
Remolque de emergencia
PRECAUCIÓN
Siga las siguientes instrucciones al
remolcar un vehículo con todas las
ruedas en el suelo.

1. Cambie a punto muerto (Transmisión manual), o posición
N (Transmisión automática).
2. Cambie el encendido a ON.
3. Suelte el freno de
estacionamiento.
 Consulte la sección Freno de estacionamiento eléctrico (EPB)
en la página 4-102 .

Recuerde que los servofrenos y la
dirección hidráulica no funcionarán
cuando el motor está apagado.
Ganchos de remolque
PRECAUCIÓN
 El aro de remolque se debe usar en casos de emergencia, (por ejemplo
para sacar el vehículo de un pozo,
nieve o barro).
 Cuando se usa el aro de remolque se debe tirar del cable o cadena
en sentido recto al gancho. Nunca
aplique una fuerza lateral.
NOTA
Al remolcar con una cadena o una soga
de alambre, envuelva la cadena o soga
de alambre con una paño suave próximo
al paragolpes para evitar que se dañe.
CX-5_8FT3-SP-17B_Edition1.indb 46 CX-5_8FT3-SP-17B_Edition1.indb 46 2017/01/27 16:09:57
2017/01/27 16:09:57

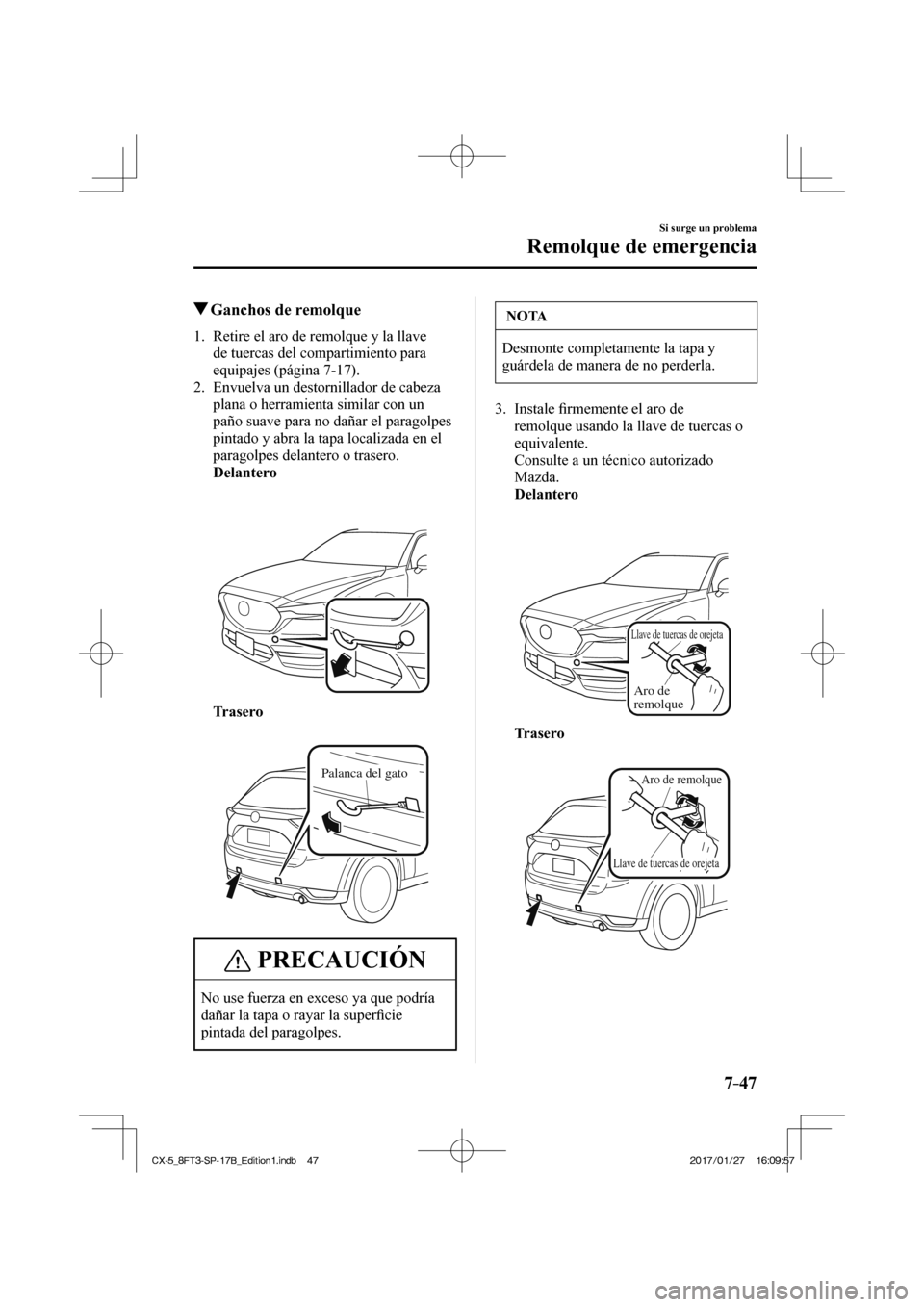

7–47
Si surge un problema
Remolque de emergencia
Ganchos de remolque
1. Retire el aro de remolque y la llave de tuercas del compartimiento para
equipajes (página 7-17 ).
2. Envuelva un destornillador de cabeza plana o herramienta similar con un
paño suave para no dañar el paragolpes
pintado y abra la tapa localizada en el
paragolpes delantero o trasero.
Delantero



Trasero


Palanca del gato

PRECAUCIÓN
No use fuerza en exceso ya que podría
dañar la tapa o rayar la super fi cie
pintada del paragolpes.
NOTA
Desmonte completamente la tapa y
guárdela de manera de no perderla.
3. Instale fi rmemente el aro de
remolque usando la llave de tuercas o
equivalente.
Consulte a un técnico autorizado Mazda.
Delantero


Llave de tuercas de orejeta
Aro de
remolque

Trasero


Aro de remolque
Llave de tuercas de orejeta

CX-5_8FT3-SP-17B_Edition1.indb 47 CX-5_8FT3-SP-17B_Edition1.indb 47 2017/01/27 16:09:57
2017/01/27 16:09:57

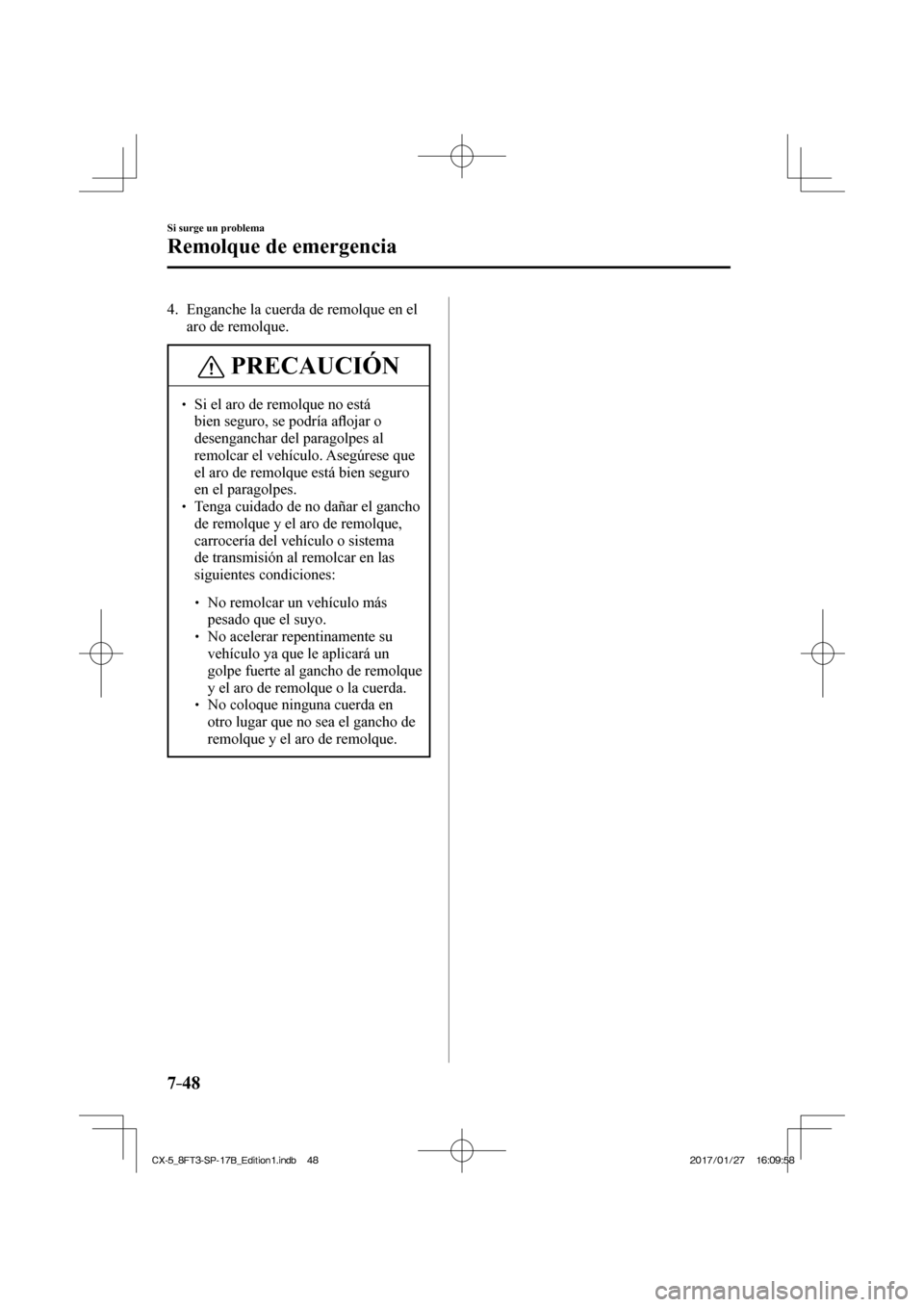

7–48
Si surge un problema
Remolque de emergencia
4. Enganche la cuerda de remolque en el aro de remolque.
PRECAUCIÓN
 Si el aro de remolque no está bien seguro, se podría a fl ojar o
desenganchar del paragolpes al
remolcar el vehículo. Asegúrese que
el aro de remolque está bien seguro
en el paragolpes.
 Tenga cuidado de no dañar el gancho de remolque y el aro de remolque,
carrocería del vehículo o sistema
de transmisión al remolcar en las
siguientes condiciones:
 No remolcar un vehículo más pesado que el suyo.
 No acelerar repentinamente su vehículo ya que le aplicará un
golpe fuerte al gancho de remolque
y el aro de remolque o la cuerda.
 No coloque ninguna cuerda en otro lugar que no sea el gancho de
remolque y el aro de remolque.
CX-5_8FT3-SP-17B_Edition1.indb 48 CX-5_8FT3-SP-17B_Edition1.indb 48 2017/01/27 16:09:58
2017/01/27 16:09:58

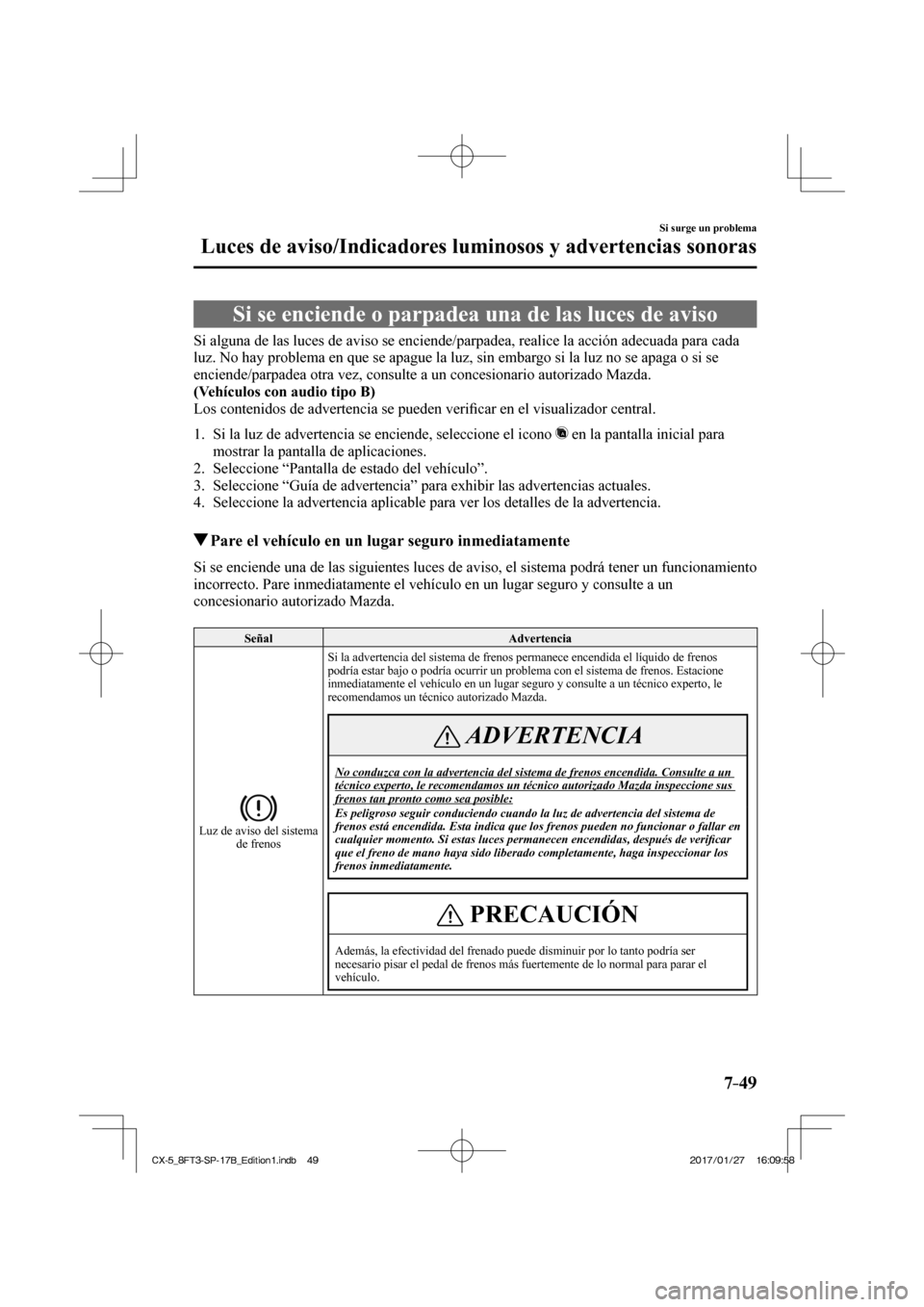

7–49
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
Si se enciende o parpadea una de las luces de aviso
Si alguna de las luces de aviso se enciende/parpadea, realice la acció\
n adecuada para cada
luz. No hay problema en que se apague la luz, sin embargo si la luz no se apaga o si se
enciende/parpadea otra vez, consulte a un concesionario autorizado Mazda\
.
(Vehículos con audio tipo B)
Los contenidos de advertencia se pueden verifi car en el visualizador central.

1. Si la luz de advertencia se enciende, seleccione el icono en la pantalla inicial para
mostrar la pantalla de aplicaciones.
2. Seleccione “Pantalla de estado del vehículo”.
3. Seleccione “Guía de advertencia” para exhibir las advertencias \
actuales.
4. Seleccione la advertencia aplicable para ver los detalles de la adverten\
cia.

Pare el vehículo en un lugar seguro inmediatamente
Si se enciende una de las siguientes luces de aviso, el sistema podrá\
tener un funcionamiento
incorrecto. Pare inmediatamente el vehículo en un lugar seguro y cons\
ulte a un
concesionario autorizado Mazda.

Señal Advertencia


Luz de aviso del sistema de frenos Si la advertencia del sistema de frenos permanece encendida el líquid\
o de frenos
podría estar bajo o podría ocurrir un problema con el sistema de f\
renos. Estacione
inmediatamente el vehículo en un lugar seguro y consulte a un técn\
ico experto, le
recomendamos un técnico autorizado Mazda.
ADVERTENCIA
No conduzca con la advertencia del sistema de frenos encendida. Consulte\
a un
técnico experto, le recomendamos un técnico autorizado Mazda inspe\
ccione sus
frenos tan pronto como sea posible:
Es peligroso seguir conduciendo cuando la luz de advertencia del sistema\
de
frenos está encendida. Esta indica que los frenos pueden no funcionar\
o fallar en
cualquier momento. Si estas luces permanecen encendidas, después de v\
eri
fi car
que el freno de mano haya sido liberado completamente, haga inspeccionar\
los
frenos inmediatamente.
PRECAUCIÓN
Además, la efectividad del frenado puede disminuir por lo tanto podrí\
a ser
necesario pisar el pedal de frenos más fuertemente de lo normal para \
parar el
vehículo.
CX-5_8FT3-SP-17B_Edition1.indb 49 CX-5_8FT3-SP-17B_Edition1.indb 49 2017/01/27 16:09:58
2017/01/27 16:09:58

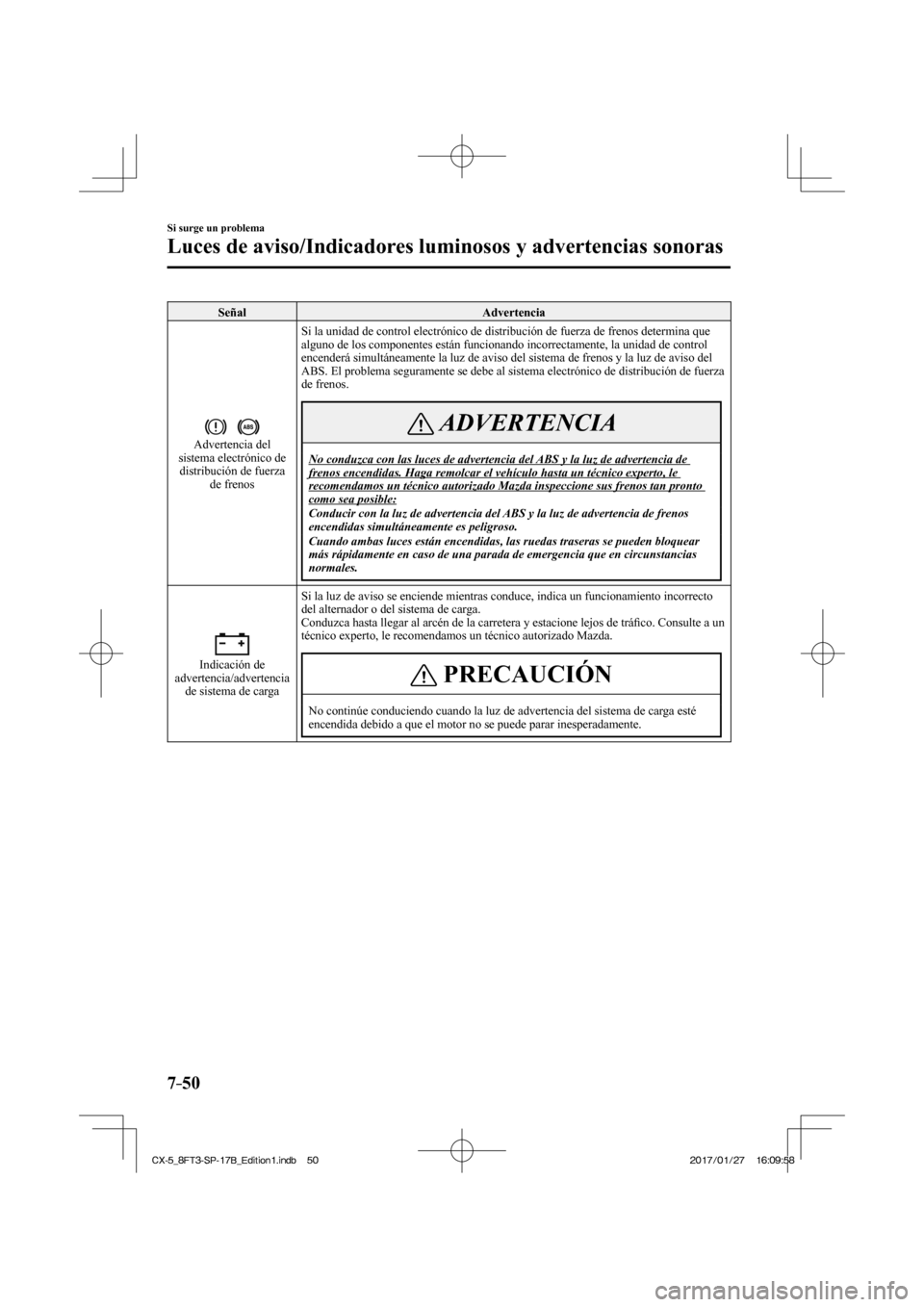

7–50
Si surge un problema
Luces de aviso/Indicadores luminosos y advertencias sonoras
Señal Advertencia


Advertencia del
sistema electrónico de distribución de fuerza de frenos Si la unidad de control electrónico de distribución de fuerza de f\
renos determina que
alguno de los componentes están funcionando incorrectamente, la unida\
d de control
encenderá simultáneamente la luz de aviso del sistema de frenos y \
la luz de aviso del
ABS. El problema seguramente se debe al sistema electrónico de distri\
bución de fuerza
de frenos. ADVERTENCIA
No conduzca con las luces de advertencia del ABS y la luz de advertencia de
frenos encendidas. Haga remolcar el vehículo hasta un técnico expe\
rto, le
recomendamos un técnico autorizado Mazda inspeccione sus frenos tan p\
ronto
como sea posible:

Conducir con la luz de advertencia del ABS y la luz de advertencia de frenos
encendidas simultáneamente es peligroso.
Cuando ambas luces están encendidas, las ruedas traseras se pueden bl\
oquear
más rápidamente en caso de una parada de emergencia que en circuns\
tancias
normales.


Indicación de
advertencia/advertencia de sistema de carga Si la luz de aviso se enciende mientras conduce, indica un funcionamient\
o incorrecto
del alternador o del sistema de carga.
Conduzca hasta llegar al arcén de la carretera y estacione lejos de t\
rá
fi co. Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
PRECAUCIÓN
No continúe conduciendo cuando la luz de advertencia del sistema de c\
arga esté
encendida debido a que el motor no se puede parar inesperadamente.
CX-5_8FT3-SP-17B_Edition1.indb 50 CX-5_8FT3-SP-17B_Edition1.indb 50 2017/01/27 16:09:58
2017/01/27 16:09:58
