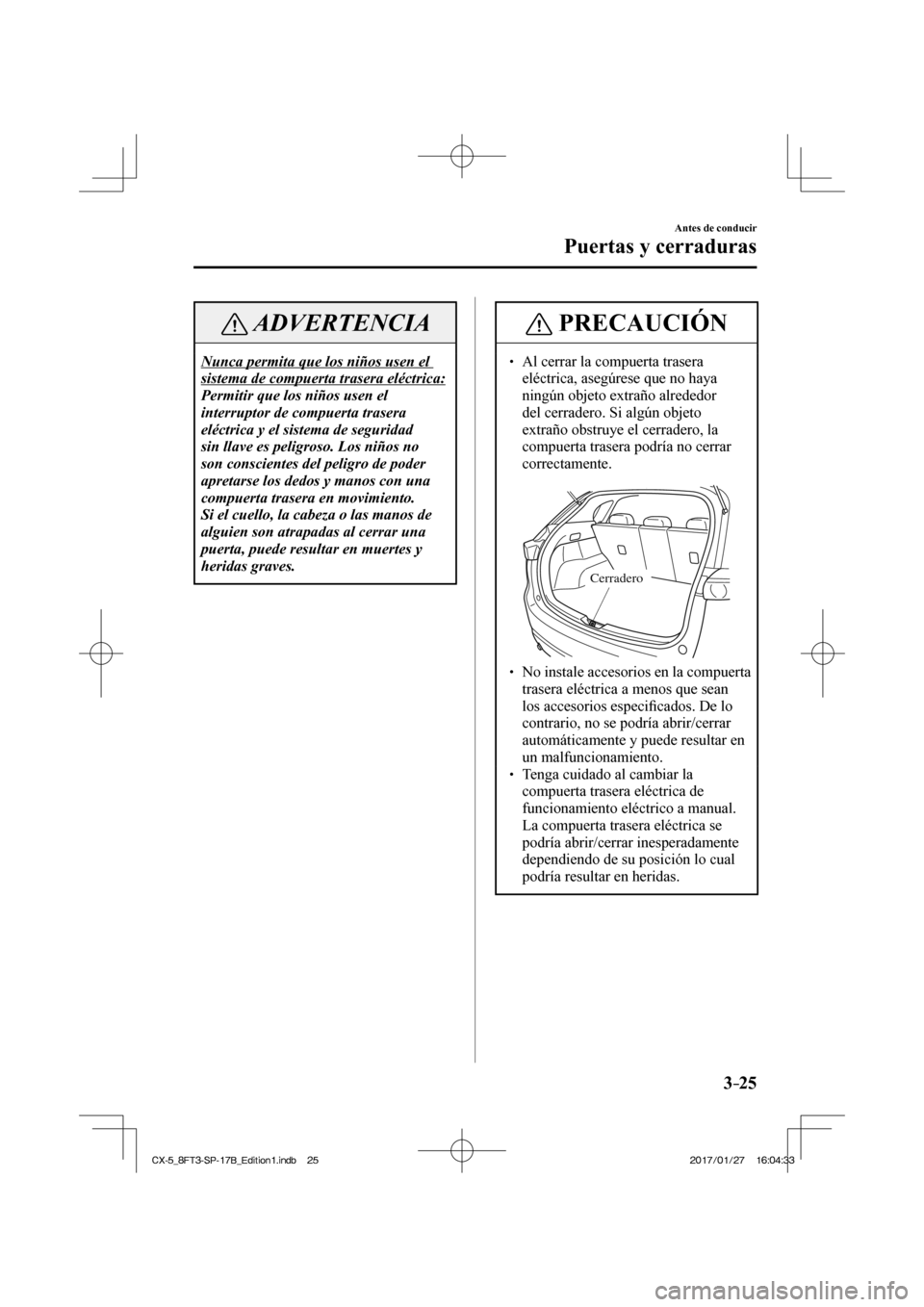

Page 121 of 874

3–25
Antes de conducir
Puertas y cerraduras
ADVERTENCIA
Nunca permita que los niños usen el
sistema de compuerta trasera eléctrica:
Permitir que los niños usen el
interruptor de compuerta trasera
eléctrica y el sistema de seguridad
sin llave es peligroso. Los niños no
son conscientes del peligro de poder
apretarse los dedos y manos con una
compuerta trasera en movimiento.
Si el cuello, la cabeza o las manos de
alguien son atrapadas al cerrar una
puerta, puede resultar en muertes y
heridas graves.
PRECAUCIÓN
Al cerrar la compuerta trasera eléctrica, asegúrese que no haya
ningún objeto extraño alrededor
del cerradero. Si algún objeto
extraño obstruye el cerradero, la
compuerta trasera podría no cerrar
correctamente.
Cerradero
No instale accesorios en la compuerta trasera eléctrica a menos que sean
los accesorios especi fi cados. De lo
contrario, no se podría abrir/cerrar
automáticamente y puede resultar en
un malfuncionamiento.
Tenga cuidado al cambiar la compuerta trasera eléctrica de
funcionamiento eléctrico a manual.
La compuerta trasera eléctrica se
podría abrir/cerrar inesperadamente
dependiendo de su posición lo cual
podría resultar en heridas.
CX-5_8FT3-SP-17B_Edition1.indb 25 CX-5_8FT3-SP-17B_Edition1.indb 25 2017/01/27 16:04:33
2017/01/27 16:04:33

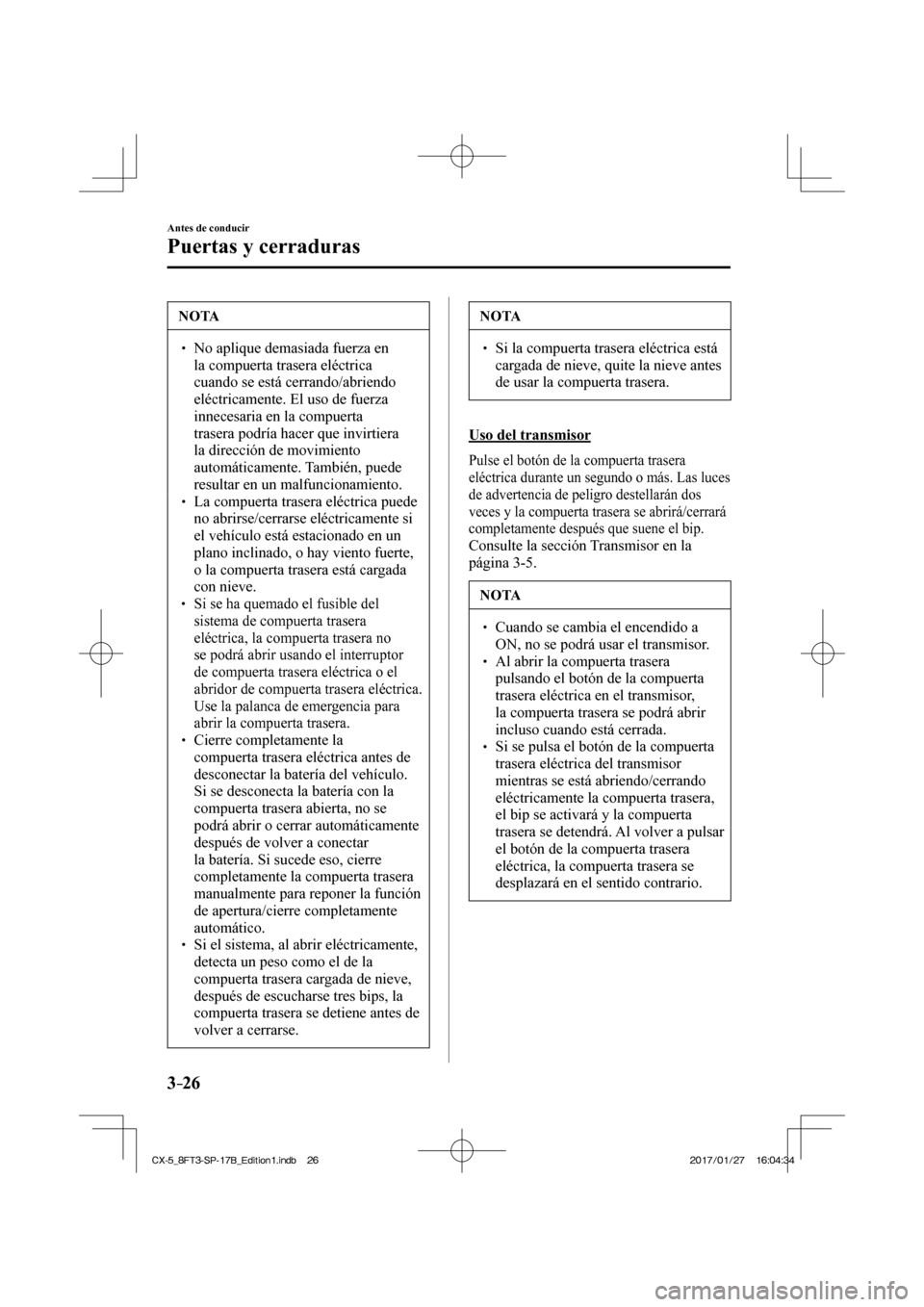

Page 122 of 874

3–26
Antes de conducir
Puertas y cerraduras
NOTA
No aplique demasiada fuerza en la compuerta trasera eléctrica
cuando se está cerrando/abriendo
eléctricamente. El uso de fuerza
innecesaria en la compuerta
trasera podría hacer que invirtiera
la dirección de movimiento
automáticamente. También, puede
resultar en un malfuncionamiento.
La compuerta trasera eléctrica puede no abrirse/cerrarse eléctricamente si
el vehículo está estacionado en un
plano inclinado, o hay viento fuerte,
o la compuerta trasera está cargada
con nieve.
Si se ha quemado el fusible del sistema de compuerta trasera
eléctrica, la compuerta trasera no
se podrá abrir usando el interruptor
de compuerta trasera eléctrica o el
abridor de compuerta trasera eléctrica.
Use la palanca de emergencia para
abrir la compuerta trasera.
Cierre completamente la compuerta trasera eléctrica antes de
desconectar la batería del vehículo.
Si se desconecta la batería con la
compuerta trasera abierta, no se
podrá abrir o cerrar automáticamente
después de volver a conectar
la batería. Si sucede eso, cierre
completamente la compuerta trasera
manualmente para reponer la función
de apertura/cierre completamente
automático.
Si el sistema, al abrir eléctricamente, detecta un peso como el de la
compuerta trasera cargada de nieve,
después de escucharse tres bips, la
compuerta trasera se detiene antes de
volver a cerrarse.
NOTA
Si la compuerta trasera eléctrica está cargada de nieve, quite la nieve antes
de usar la compuerta trasera.
Uso del transmisor
Pulse el botón de la compuerta trasera
eléctrica durante un segundo o más. Las luces
de advertencia de peligro destellarán dos
veces y la compuerta trasera se abrirá/cerrará
completamente después que suene el bip.
Consulte la sección Transmisor en la
página 3-5 .
NOTA
Cuando se cambia el encendido a ON, no se podrá usar el transmisor.
Al abrir la compuerta trasera pulsando el botón de la compuerta
trasera eléctrica en el transmisor,
la compuerta trasera se podrá abrir
incluso cuando está cerrada.
Si se pulsa el botón de la compuerta trasera eléctrica del transmisor
mientras se está abriendo/cerrando
eléctricamente la compuerta trasera,
el bip se activará y la compuerta
trasera se detendrá. Al volver a pulsar
el botón de la compuerta trasera
eléctrica, la compuerta trasera se
desplazará en el sentido contrario.
CX-5_8FT3-SP-17B_Edition1.indb 26 CX-5_8FT3-SP-17B_Edition1.indb 26 2017/01/27 16:04:34
2017/01/27 16:04:34

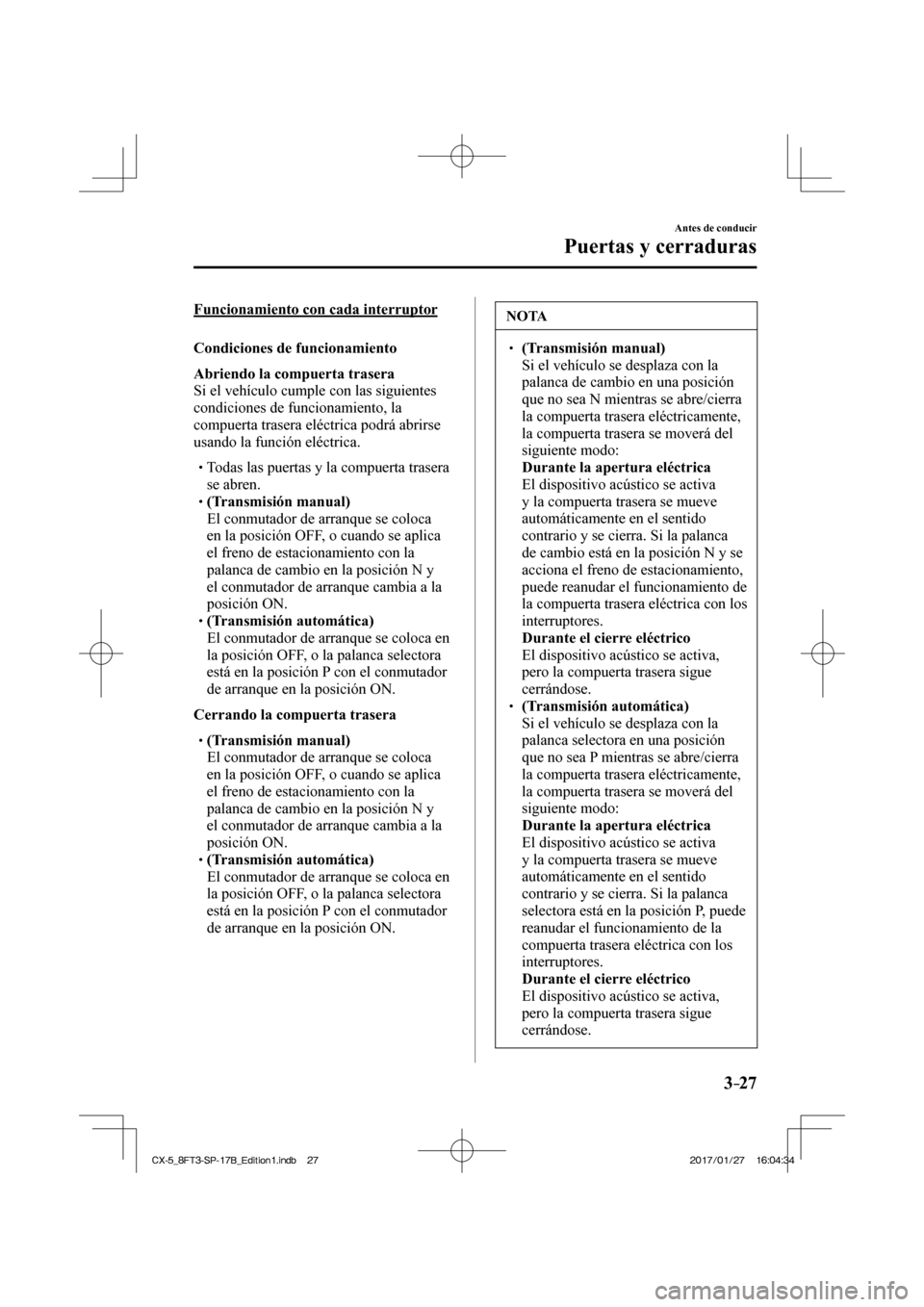

Page 123 of 874

3–27
Antes de conducir
Puertas y cerraduras
Funcionamiento con cada interruptor
Condiciones de funcionamiento
Abriendo la compuerta trasera
Si el vehículo cumple con las siguientes
condiciones de funcionamiento, la
compuerta trasera eléctrica podrá abrirse
usando la función eléctrica.
Todas las puertas y la compuerta trasera se abren.
(Transmisión manual) El conmutador de arranque se coloca
en la posición OFF, o cuando se aplica
el freno de estacionamiento con la
palanca de cambio en la posición N y
el conmutador de arranque cambia a la
posición ON.
(Transmisión automática) El conmutador de arranque se coloca en
la posición OFF, o la palanca selectora
está en la posición P con el conmutador
de arranque en la posición ON.
Cerrando la compuerta trasera (Transmisión manual) El conmutador de arranque se coloca
en la posición OFF, o cuando se aplica
el freno de estacionamiento con la
palanca de cambio en la posición N y
el conmutador de arranque cambia a la
posición ON.
(Transmisión automática) El conmutador de arranque se coloca en
la posición OFF, o la palanca selectora
está en la posición P con el conmutador
de arranque en la posición ON.
NOTA
(Transmisión manual) Si el vehículo se desplaza con la
palanca de cambio en una posición
que no sea N mientras se abre/cierra
la compuerta trasera eléctricamente,
la compuerta trasera se moverá del
siguiente modo:
Durante la apertura eléctrica El dispositivo acústico se activa
y la compuerta trasera se mueve
automáticamente en el sentido
contrario y se cierra. Si la palanca
de cambio está en la posición N y se
acciona el freno de estacionamiento,
puede reanudar el funcionamiento de
la compuerta trasera eléctrica con los
interruptores.
Durante el cierre eléctrico El dispositivo acústico se activa,
pero la compuerta trasera sigue
cerrándose.
(Transmisión automática) Si el vehículo se desplaza con la
palanca selectora en una posición
que no sea P mientras se abre/cierra
la compuerta trasera eléctricamente,
la compuerta trasera se moverá del
siguiente modo:
Durante la apertura eléctrica El dispositivo acústico se activa
y la compuerta trasera se mueve
automáticamente en el sentido
contrario y se cierra. Si la palanca
selectora está en la posición P, puede
reanudar el funcionamiento de la
compuerta trasera eléctrica con los
interruptores.
Durante el cierre eléctrico El dispositivo acústico se activa,
pero la compuerta trasera sigue
cerrándose.
CX-5_8FT3-SP-17B_Edition1.indb 27 CX-5_8FT3-SP-17B_Edition1.indb 27 2017/01/27 16:04:34
2017/01/27 16:04:34

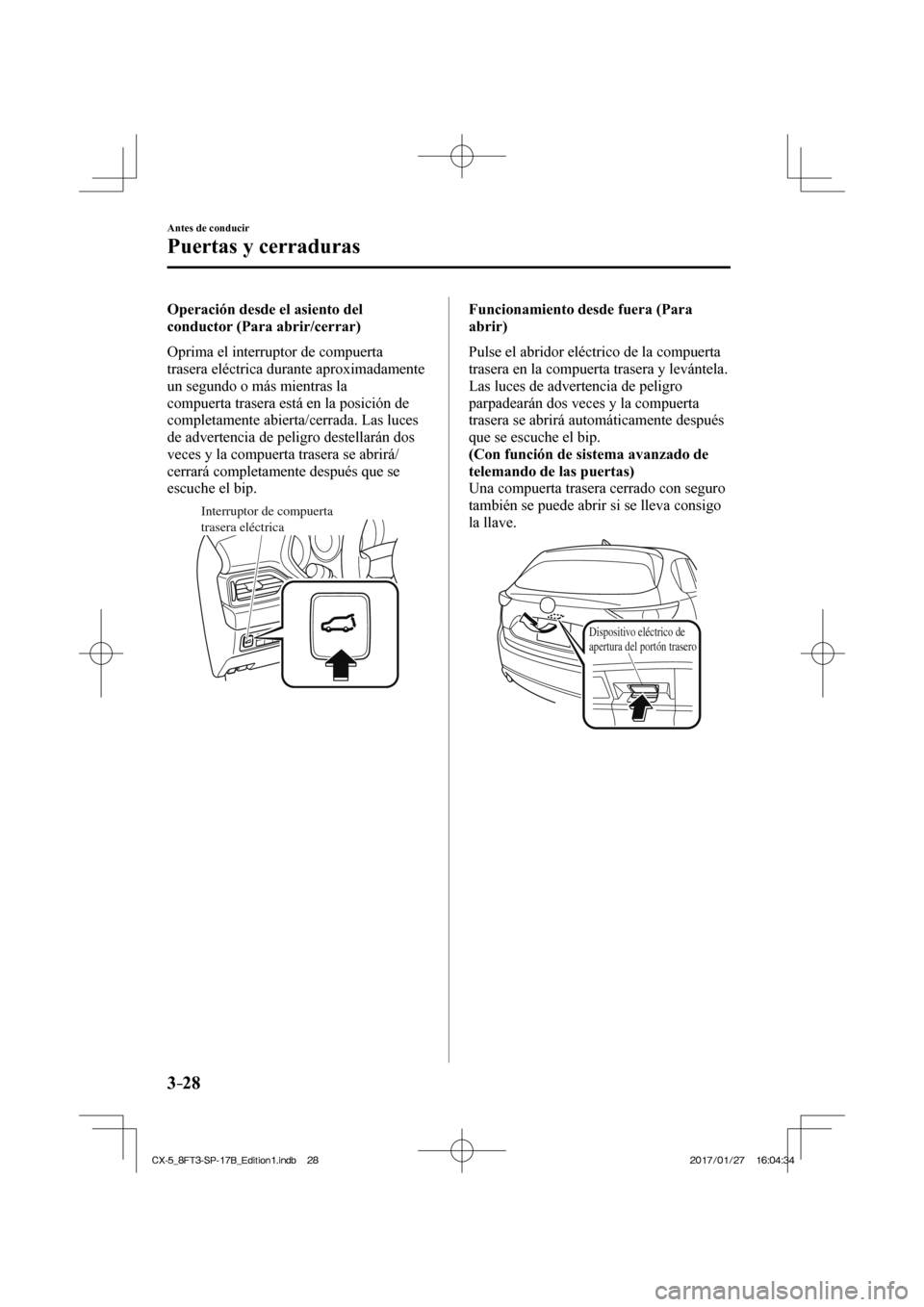

Page 124 of 874

3–28
Antes de conducir
Puertas y cerraduras
Operación desde el asiento del
conductor (Para abrir/cerrar)
Oprima el interruptor de compuerta
trasera eléctrica durante aproximadamente
un segundo o más mientras la
compuerta trasera está en la posición de
completamente abierta/cerrada. Las luces
de advertencia de peligro destellarán dos
veces y la compuerta trasera se abrirá/
cerrará completamente después que se
escuche el bip.
Interruptor de compuerta
trasera eléctrica
Funcionamiento desde fuera (Para
abrir)
Pulse el abridor eléctrico de la compuerta
trasera en la compuerta trasera y levántela.
Las luces de advertencia de peligro
parpadearán dos veces y la compuerta
trasera se abrirá automáticamente después
que se escuche el bip.
(Con función de sistema avanzado de
telemando de las puertas)
Una compuerta trasera cerrado con seguro
también se puede abrir si se lleva consigo
la llave.
Dispositivo eléctrico de
apertura del portón trasero
CX-5_8FT3-SP-17B_Edition1.indb 28 CX-5_8FT3-SP-17B_Edition1.indb 28 2017/01/27 16:04:34
2017/01/27 16:04:34

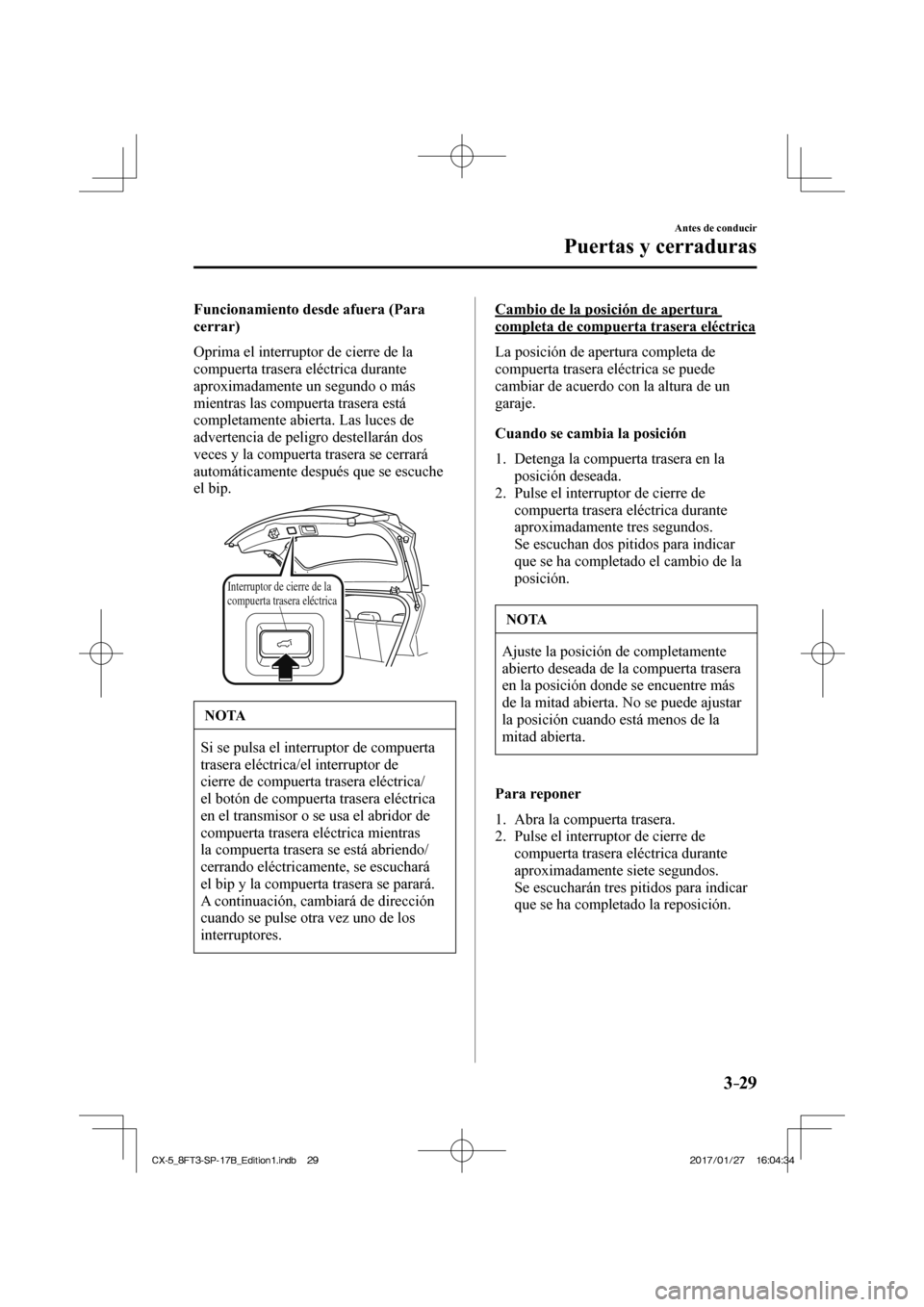

Page 125 of 874

3–29
Antes de conducir
Puertas y cerraduras
Funcionamiento desde afuera (Para
cerrar)
Oprima el interruptor de cierre de la
compuerta trasera eléctrica durante
aproximadamente un segundo o más
mientras las compuerta trasera está
completamente abierta. Las luces de
advertencia de peligro destellarán dos
veces y la compuerta trasera se cerrará
automáticamente después que se escuche
el bip.
Interruptor de cierre de la
compuerta trasera eléctrica
NOTA
Si se pulsa el interruptor de compuerta
trasera eléctrica/el interruptor de
cierre de compuerta trasera eléctrica/
el botón de compuerta trasera eléctrica
en el transmisor o se usa el abridor de
compuerta trasera eléctrica mientras
la compuerta trasera se está abriendo/
cerrando eléctricamente, se escuchará
el bip y la compuerta trasera se parará.
A continuación, cambiará de dirección
cuando se pulse otra vez uno de los
interruptores.
Cambio de la posición de apertura
completa de compuerta trasera eléctrica
La posición de apertura completa de
compuerta trasera eléctrica se puede
cambiar de acuerdo con la altura de un
garaje.
Cuando se cambia la posición
1. Detenga la compuerta trasera en la posición deseada.
2. Pulse el interruptor de cierre de compuerta trasera eléctrica durante
aproximadamente tres segundos.
Se escuchan dos pitidos para indicar que se ha completado el cambio de la
posición.
NOTA
Ajuste la posición de completamente
abierto deseada de la compuerta trasera
en la posición donde se encuentre más
de la mitad abierta. No se puede ajustar
la posición cuando está menos de la
mitad abierta.
Para reponer
1. Abra la compuerta trasera.
2. Pulse el interruptor de cierre de compuerta trasera eléctrica durante
aproximadamente siete segundos.
Se escucharán tres pitidos para indicar que se ha completado la reposición.
CX-5_8FT3-SP-17B_Edition1.indb 29 CX-5_8FT3-SP-17B_Edition1.indb 29 2017/01/27 16:04:34
2017/01/27 16:04:34
Page 126 of 874

3–30
Antes de conducir
Puertas y cerraduras
NOTA
Después que hayan transcurrido
aproximadamente 3 segundos desde que
pulsó el interruptor, se activará
2 veces un sonido para indicar que se ha
cambiado la posición de completamente
abierta de la compuerta trasera. Pulse
de forma continua el interruptor durante
aproximadamente 7 segundos para
completar la reposición.
Equipo libre de aprietes
Mientras la compuerta trasera eléctrica
se abre/cierra eléctricamente y el sistema
detecta a una persona o un objeto en el
paso de la compuerta trasera, la compuerta
trasera se moverá automáticamente en la
dirección inversa y se parará.
ADVERTENCIA
Verifi que siempre el área alrededor de
la compuerta trasera eléctrica antes de
abrir/cerrarla:
Es peligroso no verifi car por ocupantes
u objetos alrededor de la compuerta
trasera eléctrica antes de abrir/cerrarla.
El equipo libre de aprietes fue diseñado
para evitar aprietes en el caso de una
obstrucción en el paso de la compuerta
trasera. El sistema podría no detectar
ciertos objetos que obstruyen la
compuerta trasera dependiendo de la
manera en que se encuentran ubicados y
dependiendo de su forma. Sin embargo,
si la función de libre de aprietes detecta
una obstrucción y mueve la compuerta
trasera en la dirección inversa, uno de
los ocupantes en el paso de la compuerta
trasera podría sufrir heridas graves.
PRECAUCIÓN
Los sensores están instalados a ambos
extremos de la compuerta trasera
eléctrica. Tenga cuidado de no permitir
que los sensores se rayen o dañen
con objetos a fi lados, de lo contrario
la compuerta trasera podría no volver
a abrirse/cerrarse automáticamente.
Además, si el sensor se daña mientras
la compuerta trasera se está cerrando
automáticamente, el sistema se detendrá.
Sensor
NOTA
El equipo libre de aprietes no se activa
durante la operación de cierre fácil
cuando la compuerta trasera eléctrica
se encuentre entre la posición de
casi cerrado y la posición de puerta
completamente cerrada.
Cuando la compuerta trasera eléctrica se
está moviendo para abrirse/cerrarse y se
detecta una obstrucción, se escuchará un
bip y la compuerta trasera se moverá en la
dirección inversa y se parará.
CX-5_8FT3-SP-17B_Edition1.indb 30 CX-5_8FT3-SP-17B_Edition1.indb 30 2017/01/27 16:04:34
2017/01/27 16:04:34

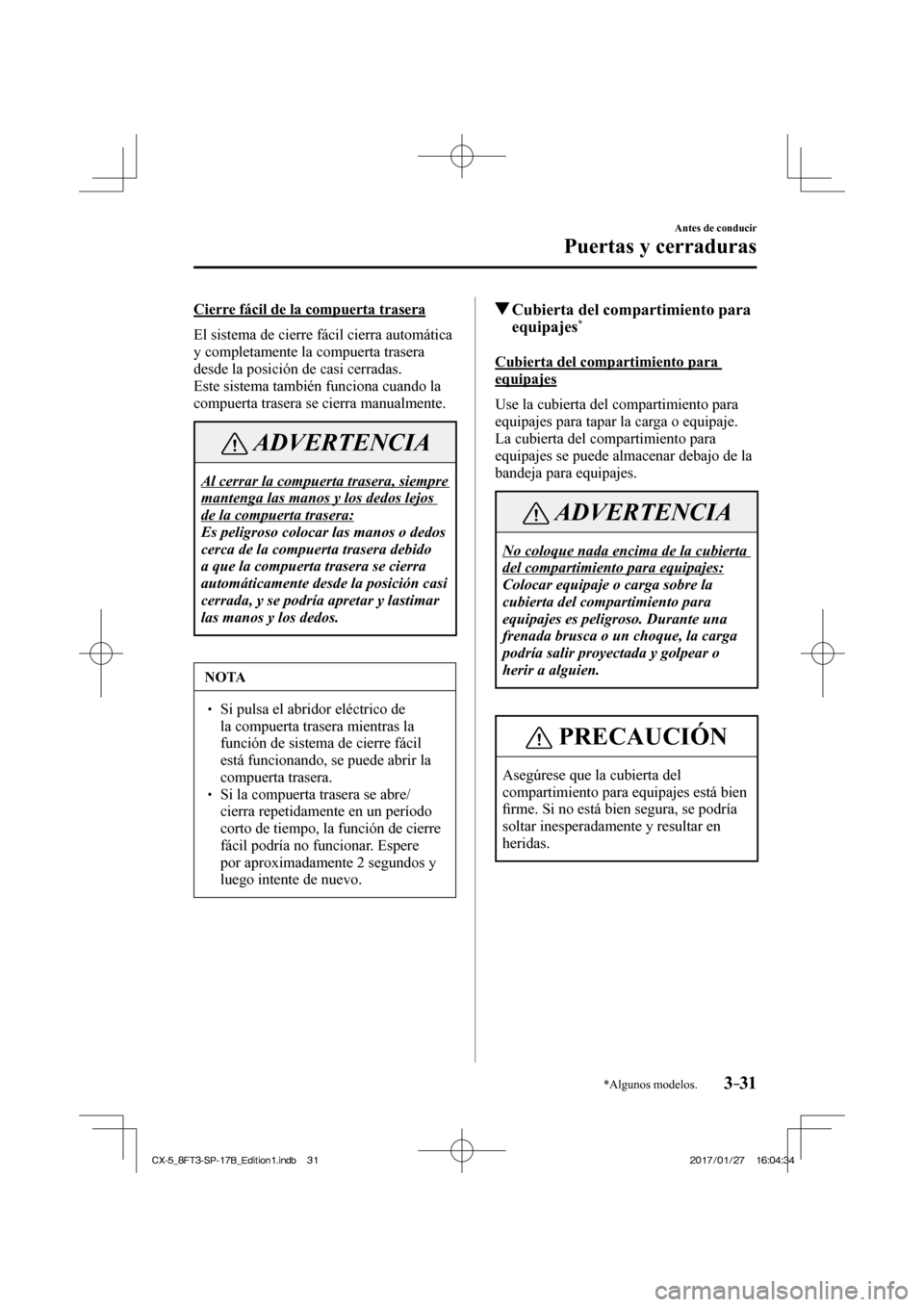

Page 127 of 874

3–31
Antes de conducir
Puertas y cerraduras
*Algunos modelos.
Cierre fácil de la compuerta trasera
El sistema de cierre fácil cierra automática
y completamente la compuerta trasera
desde la posición de casi cerradas.
Este sistema también funciona cuando la
compuerta trasera se cierra manualmente.
ADVERTENCIA
Al cerrar la compuerta trasera, siempre
mantenga las manos y los dedos lejos
de la compuerta trasera:
Es peligroso colocar las manos o dedos
cerca de la compuerta trasera debido
a que la compuerta trasera se cierra
automáticamente desde la posición casi
cerrada, y se podría apretar y lastimar
las manos y los dedos.
NOTA
Si pulsa el abridor eléctrico de la compuerta trasera mientras la
función de sistema de cierre fácil
está funcionando, se puede abrir la
compuerta trasera.
Si la compuerta trasera se abre/cierra repetidamente en un período
corto de tiempo, la función de cierre
fácil podría no funcionar. Espere
por aproximadamente 2 segundos y
luego intente de nuevo.
Cubierta del compartimiento para equipajes *
Cubierta del compartimiento para
equipajes
Use la cubierta del compartimiento para
equipajes para tapar la carga o equipaje.
La cubierta del compartimiento para
equipajes se puede almacenar debajo de la
bandeja para equipajes.
ADVERTENCIA
No coloque nada encima de la cubierta
del compartimiento para equipajes:
Colocar equipaje o carga sobre la
cubierta del compartimiento para
equipajes es peligroso. Durante una
frenada brusca o un choque, la carga
podría salir proyectada y golpear o
herir a alguien.
PRECAUCIÓN
Asegúrese que la cubierta del
compartimiento para equipajes está bien
fi rme. Si no está bien segura, se podría
soltar inesperadamente y resultar en
heridas.
CX-5_8FT3-SP-17B_Edition1.indb 31 CX-5_8FT3-SP-17B_Edition1.indb 31 2017/01/27 16:04:34
2017/01/27 16:04:34

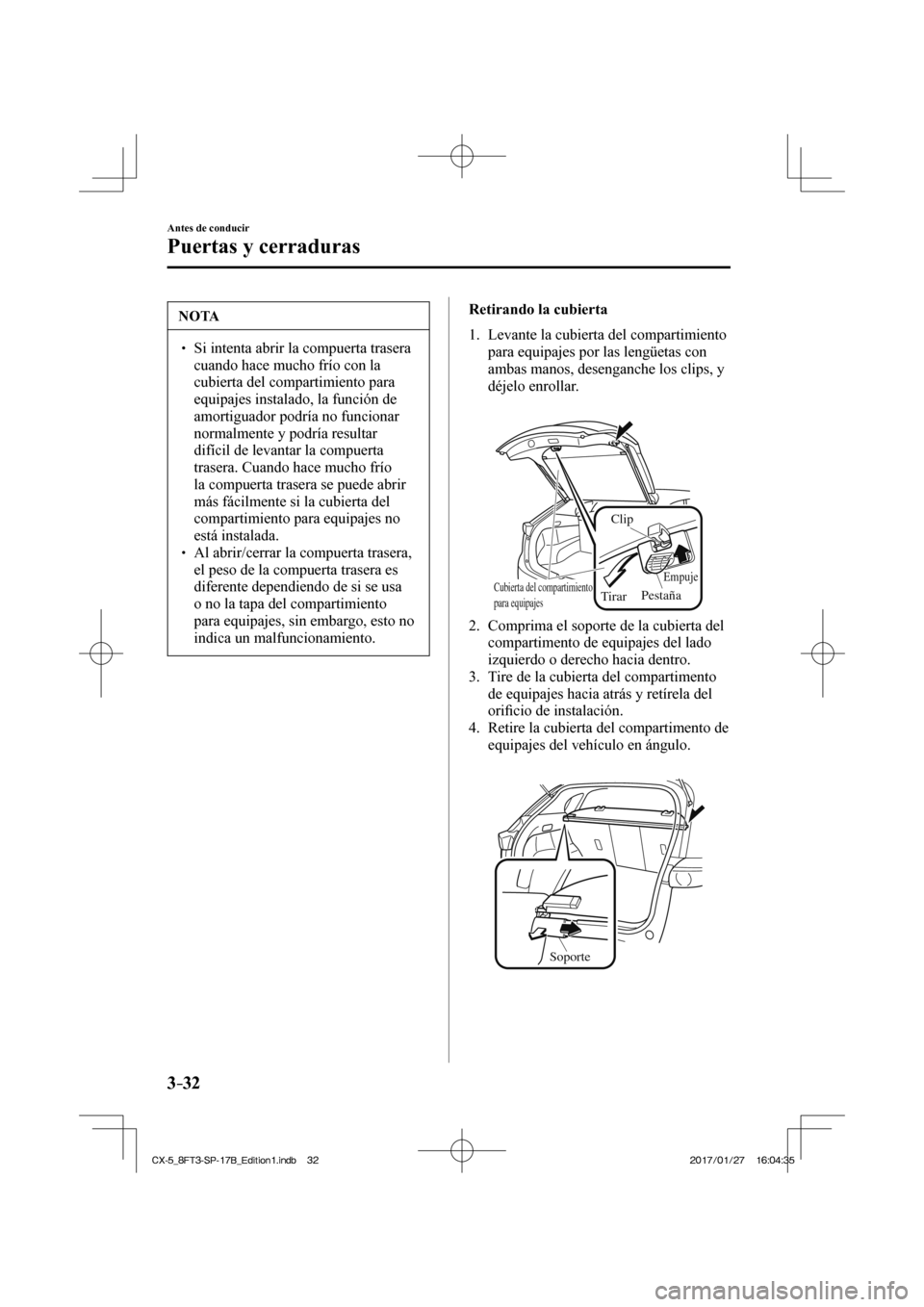

Page 128 of 874

3–32
Antes de conducir
Puertas y cerraduras
NOTA
Si intenta abrir la compuerta trasera cuando hace mucho frío con la
cubierta del compartimiento para
equipajes instalado, la función de
amortiguador podría no funcionar
normalmente y podría resultar
difícil de levantar la compuerta
trasera. Cuando hace mucho frío
la compuerta trasera se puede abrir
más fácilmente si la cubierta del
compartimiento para equipajes no
está instalada.
Al abrir/cerrar la compuerta trasera, el peso de la compuerta trasera es
diferente dependiendo de si se usa
o no la tapa del compartimiento
para equipajes, sin embargo, esto no
indica un malfuncionamiento. Retirando la cubierta
1. Levante la cubierta del compartimiento
para equipajes por las lengüetas con
ambas manos, desenganche los clips, y
déjelo enrollar.
Clip
Empuje
Pestaña
TirarCubierta del compartimiento
para equipajes
2. Comprima el soporte de la cubierta del compartimento de equipajes del lado
izquierdo o derecho hacia dentro.
3. Tire de la cubierta del compartimento de equipajes hacia atrás y retírela del
orifi cio de instalación.
4. Retire la cubierta del compartimento de equipajes del vehículo en ángulo.
Soporte
CX-5_8FT3-SP-17B_Edition1.indb 32 CX-5_8FT3-SP-17B_Edition1.indb 32 2017/01/27 16:04:35
2017/01/27 16:04:35
